Фланец с плавающей головкой модели GKF

Описание и назначение

Фланец с плавающей головкой моделей GKF представляет собой вспомогательное крепёжное устройство для монтажа пневмоцилиндров. Основное его назначение – обеспечить компенсирующее соединение между штоком пневмоцилиндра и перемещаемым объектом. Данное изделие предназначено для стыковки с пневмоцилиндрами серии 40, шток которых вкручивается непосредственно во фланец.

Характеристики и общие параметры

Конструкция фланца с плавающей головкой модели GKF спроектирована для того, чтобы эффективно нивелировать радиальные нагрузки и незначительные смещения, возникающие в точке крепления штока к технологическому оборудованию. Это позволяет предотвратить перекосы, снизить износ уплотнений цилиндра и продлить общий ресурс узла пневмопривода.

Габаритные размеры и присоединительные параметры

Для корректного монтажа фланца с плавающей головкой модели GKF необходимо сверить все присоединительные размеры с данными на чертеже объекта. Ключевыми параметрами являются диаметр центрирования R, посадочный диаметр TF и метрическая резьба KK для соединения со штоком цилиндра.

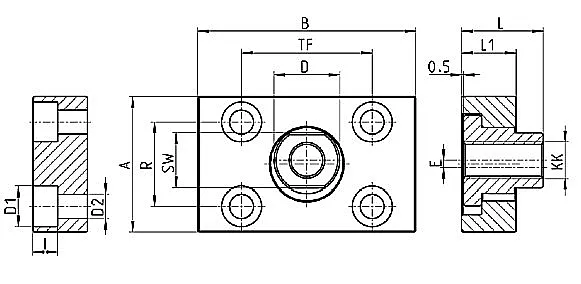

Чертёж фланца с плавающей головкой модели GKF с указанием всех основных монтажных размеров для корректной установки.

Вес и Код ТН ВЭД

Масса фланца с плавающей головкой модели GKF варьируется в зависимости от типоразмера: GKF-50-63 весит примерно 640 грамм, GKF-80-100 – около 1,0 кг, а самый крупный GKF-125 – примерно 1,4 кг. Изделие классифицируется по Код ТН ВЭД 8302 30 000 0 – прочие арматура и ее части.

Стенд с новым пневмоприводом. Инженер с гордостью: «Посмотрите, как плавно ходит! Никаких рывков!». Техник, потрогав фланец с плавающей головкой модели GKF: «Ну да, голова у него теперь действительно плавает, не иначе как из-за этой штуки!».

Принцип работы и нивелирование нагрузок

Установленный фланец с плавающей головкой модели GKF работает следующим образом: шток пневмоцилиндра через резьбовое соединение KK фиксируется внутри плавающей втулки фланца. Сама втулка имеет возможность небольшого смещения относительно корпуса фланца, закреплённого на объекте. При возникновении паразитных радиальных нагрузок или несовпадении осей, плавающий элемент компенсирует эти отклонения, не передавая их на шток цилиндра. Это предотвращает заклинивание, чрезмерный износ сальников и повышает надёжность всего привода.

Преимущества и особенности эксплуатации

Использование данного комплектующего при проектировании и модернизации пневмосистем даёт ряд ощутимых преимуществ:

• Увеличение ресурса оборудования: Снижение боковых нагрузок на шток напрямую увеличивает срок службы уплотнений и направляющих цилиндра.
• Снижение простоев: Минимизация риска преждевременного выхода из строя пневмоцилиндра из-за перекоса сокращает время на ремонт и техобслуживание.
• Универсальность монтажа: Позволяет устанавливать стандартные цилиндры на объекты с неидеальным базированием, упрощая конструкцию креплений.
• Стабильность работы привода: Обеспечивает плавное и прямоходное движение штока даже при незначительных деформациях станины или основания в процессе эксплуатации.
• Совместимость с типовыми решениями: Стандартизированные размеры и резьбы делают фланец с плавающей головкой модели GKF легко интегрируемым в существующие системы.

Области применения и типовое оборудование

Фланец с плавающей головкой модели GKF находит применение на самом разнообразном промышленном оборудовании, где используются пневмоцилиндры серии 40:

• Автоматизированные сборочные линии и конвейеры.
• Станки с ЧПУ для фиксации заготовок и смены инструмента.
• Прессовое и штамповочное оборудование.
• Устройства для упаковки и паллетирования продукции.
• Манипуляторы грузоподъёмных механизмов.
• Установки в деревообработке и металлообработке.

Типичные ошибки при подборе

При выборе данной детали важно избегать следующих ошибок:

• Неверное соответствие резьбы: Подбор фланца с плавающей головкой модели GKF только по габаритам без учёта типа резьбы KK (M16x1.5, M20x1.5, M27x2) приведёт к невозможности монтажа на шток.
• Игнорирование диаметра посадки: Диаметры центрирования R и TF должны точно соответствовать посадочному отверстию на объекте.
• Превышение допустимых нагрузок: Конструкция компенсирует лишь незначительные смещения. При больших радиальных нагрузках требуется иное решение.
• Неучёт условий среды: Хотя материал – оцинкованная сталь, для агрессивных сред или экстремальных температур (значительно ниже -20°С) может потребоваться специальное исполнение.

Расшифровка условного обозначения

Маркировка модельного ряда построена по следующему принципу: GKF – базовое обозначение фланца с плавающей головкой. Цифры после дефиса указывают на типоразмерный ряд совместимого пневмоцилиндра (диапазон диаметров в мм или конкретное значение). Например, GK F-50-63 предназначен для цилиндров с диаметрами поршня 50 и 63 мм, а GK F-125 – для цилиндра с диаметром 125 мм.

Примеры оформления заказа

При заказе необходимо указать точную модель исходя из диаметра вашего цилиндра:

• GKF-50-63: Базовая модель для цилиндров с посадочной резьбой штока M16x1,5.
• GKF-80-100: Модель для цилиндров среднего размера с резьбой M20x1,5.
• GKF-125: Модель для крупногабаритных цилиндров с резьбой M27x2.

Для получения консультации и оформления заказа воспользуйтесь формой на сайте или свяжитесь с нашими специалистами.

Часто задаваемые вопросы (FAQ)

Как подобрать нужную модель GKF по размеру пневмоцилиндра?
Выбор осуществляется на основе диаметра поршня цилиндра. Для диаметров 50 и 63 мм используется GKF-50-63, для 80 и 100 мм – GKF-80-100, для 125 мм – GKF-125. Ключевой параметр – тип резьбы на конце штока (KK), который должен строго совпадать.

Каковы сроки поставки по России?
Наиболее популярные модели, такие как GK F-80-100, как правило, имеются на складе в Москве. Сроки поставки в регионы РФ и страны СНГ зависят от логистики и составляют от 3 до 10 рабочих дней. Актуальное наличие уточняйте у менеджеров по телефону или через форму заказа.

Можно ли использовать фланец на улице или в пыльном цеху?
Конструкция рассчитана на стандартные промышленные условия. Оцинкованное покрытие обеспечивает базовую защиту от коррозии. Для работы в агрессивных средах, при высокой влажности или запылённости рекомендуется оценить фактическое состояние узла в процессе планового ТО системы.

Гарантируется ли совместимость с другими производителями цилиндров?
Фланец с плавающей головкой модели GKF разработан для цилиндров серии 40. Совместимость с аналогами других производителей определяется соответствием трёх параметров: диаметра центрирования (R), посадочного диаметра (TF) и, главное, метрической резьбы (KK) на штоке. Наши инженеры помогут подобрать аналог под вашу конкретную систему.
