Назначение
Шарнирное сферическое крепление R+C+S представляет собой специализированный монтажный узел, предназначенный для надёжного присоединения пневматических цилиндров серии 40, выполненных по стандарту ISO 6431, к несущей плоскости. Его основная функция — обеспечение стабильного крепления с компенсацией возможных перекосов и небольших смещений благодаря вращению сферического шарнира. Это решение незаменимо для монтажа на задней крышке пневмоцилиндра, где требуется поворотная степень свободы. Правильно подобранное шарнирное сферическое крепление R+C+S существенно повышает долговечность и надёжность работы пневматического привода.
Шарнирное сферическое крепление модели R+C+S поставляется в виде полного комплекта для установки, включающего: один сферический шарнир, одну охватывающую цапфу, восемь крепёжных винтов, одну ось и два стопорных кольца для фиксации оси. Такой продуманный комплект поставки экономит время монтажа и исключает необходимость поиска дополнительных компонентов.
Общие характеристики
Производительность и надёжность всей пневматической системы напрямую зависят от правильности выбора и установки монтажных аксессуаров. Шарнирное сферическое крепление R+C+S разработано с учётом высоких инженерных требований. Ниже приведены ключевые эксплуатационные параметры этого устройства.
| Параметр | Значение |
|---|
| Область применения | Предназначено для крепления пневмоцилиндров стандарта ISO 6431 следующих серий: 40, 41, 47, 60, 61, 62. |
| Материалы конструкции | Корпус шарнира и подвеска изготавливаются из лёгкого и прочного алюминиевого сплава. Ось выполнена из нержавеющей стали, что обеспечивает коррозионную стойкость и долгий ресурс работы. |
| Тип установки и подключения | Поворотное крепление на заднюю крышку цилиндра с последующей фиксацией на плоскую поверхность (стенку, раму). |
| Код ТН ВЭД | Подобные узлы обычно классифицируются в группе 8412 (гидравлические силовые установки и их части). Для точного определения кода рекомендуется консультация при заказе. |
Использование качественного шарнирного сферического крепления позволяет значительно снизить паразитные нагрузки на шток цилиндра и его корпус, возникающие из-за несоосности монтажа. Это является залогом стабильного давления и увеличенного срока службы уплотнений и других динамических элементов привода. Поэтому выбор и применение шарнирного сферического крепления R+C+S — это комплексное решение для повышения надёжности системы.
— Что такое идеальный узел для инженера?
— Это когда шарнирное сферическое крепление подобрано так удачно, что даже на неидеально закреплённой плите цилиндр работает как швейцарские часы. Но это, увы, из области производственных легенд.
Таблица габаритных размеров и веса
Для точного расчёта монтажного пространства и проверки совместимости с вашим оборудованием ниже представлена детальная таблица размеров для всего модельного ряда шарнирного сферического крепления R+C+S. Обратите внимание на графу «момент затяжки» — это критически важный параметр для надёжной фиксации узла.

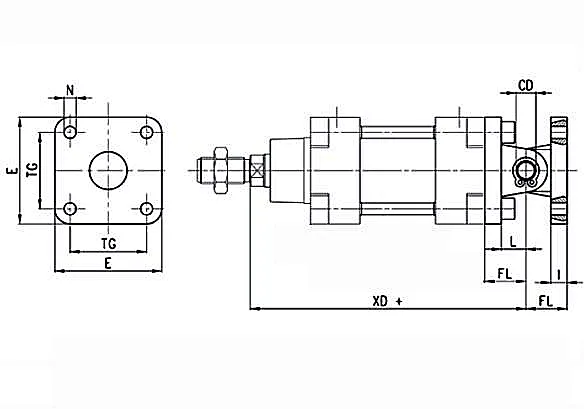

Чертёж шарнирного сферического крепления R+C+S с обозначением размеров, необходимых для интеграции в проект.
| Модель | D (Ø) [мм] | CD (Ø) [мм] | L [мм] | FL [мм] | XD [мм] | TG [мм] | E [мм] | N (Ø) [мм] | I [мм] | Масса (прибл.) [кг] | Момент затяжки |
|---|
| C+L+S-50 | 50 | 12 | 15 | 27 | 170 | 46.5 | 63 | 9 | 12 | ~0.7 | 14 Н·м |
| C+L+S-63 | 63 | 16 | 20 | 32 | 190 | 56.5 | 73 | 9 | 12 | ~0.9 | 20 Н·м |
| C+L+S-80 | 80 | 16 | 24 | 36 | 210 | 72 | 95 | 11 | 12 | ~1.4 | 20 Н·м |
| C+L+S-100 | 100 | 20 | 29 | 41 | 230 | 89 | 115 | 11 | 12 | ~1.9 | 22 Н·м |
| C+L+S-125 | 125 | 25 | 30 | 50 | 275 | 110 | 135 | 13 | 20 | ~2.8 | 26 Н·м |
| C+L+S-160 | 160 | 30 | 35 | 55 | 315 | 140 | 175 | 18 | 20 | ~4.0 | 45 Н·м |
| C+L+S-200 | 200 | 30 | 35 | 60 | 335 | 175 | 215 | 22 | 25 | ~5.5 | 45 Н·м |
Преимущества и особенности эксплуатации
- Компенсация несоосности: Сферический шарнир внутри узла позволяет пневмоцилиндру отклоняться от оси, компенсируя неточности монтажа и температурные деформации конструкции. Это предотвращает заклинивание штока и увеличивает ресурс уплотнений цилиндра.
- Прочное и лёгкое крепление: Алюминиевый корпус обеспечивает малый вес при высокой конструкционной прочности. Нержавеющая сталь оси гарантирует отсутствие коррозии в условиях повышенной влажности или при эксплуатации с нерегулируемым сжатым воздухом.
- Универсальность и совместимость: Данное шарнирное сферическое крепление совместимо с широким спектром пневмоцилиндров европейского стандарта ISO 6431 (серии 40, 41, 47, 60, 61, 62), что упрощает подбор запчастей и стандартизацию ремонтного фонда.
- Удобство монтажа: Полный комплект поставки включает все необходимые крепёжные элементы: винты, ось, стопорные кольца. Простая конструкция позволяет произвести установку быстро и без применения специального инструмента, за исключением динамометрического ключа для соблюдения момента затяжки.
Принцип работы и сфера применения
Сборка шарнирного сферического крепления устанавливается на заднюю торцевую крышку цилиндра. Охватывающая цапфа надевается на корпус цилиндра и фиксируется винтами. Через проушины в подвеске проходит ось из нержавеющей стали, которая, в свою очередь, крепится к монтажной поверхности (стенке, раме, плите). Этот узел обеспечивает две степени свободы для корпуса цилиндра: поворот в сферическом шарнире (угловое смещение) и перемещение по оси самого шарнира. Таким образом, шарнирное сферическое крепление R+C+S эффективно гасит боковые нагрузки, передавая на конструкцию только полезное усилие по оси штока. Данный тип крепления находит применение в системах автоматизации, станкостроении, упаковочном и пищевом оборудовании, в прессовых установках и манипуляторах — везде, где требуется надёжный и долговечный монтаж пневмоцилиндров.
Температурный режим и факторы, влияющие на срок службы
Алюминиевый сплав и нержавеющая сталь обеспечивают работу шарнирного сферического крепления в стандартном для оборудования температурном диапазоне от -10°C до +80°C, что покрывает большинство промышленных условий. Стойкость к коррозии позволяет использовать его в цехах с умеренной влажностью. Ключевыми факторами, определяющими ресурс узла, являются соблюдение момента затяжки крепёжных винтов (указан в таблице) и отсутствие сильной вибрации в месте установки. При соблюдении условий монтажа шарнирное сферическое крепление отрабатывает срок службы, сопоставимый с ресурсом самого пневмоцилиндра.
Типичные ошибки при подборе
- Выбор крепления только по посадочному диаметру D без учёта присоединительных размеров E и XD, что может привести к невозможности монтажа на конструкцию.
- Пренебрежение моментом затяжки, что вызывает либо самоотвинчивание винтов под вибрацией, либо повреждение резьбы в алюминии при перетяжке.
- Игнорирование совместимости с конкретной серией цилиндра. Хотя крепление универсально, важно убедиться, что форма посадочного места цилиндра соответствует конструкции цапфы.
Состав комплекта и запчасти
Узел шарнирного сферического крепления R+C+S обладает высокой надёжностью. В стандартных условиях эксплуатации выход из строя деталей маловероятен. Однако при интенсивной работе с ударными нагрузками первыми могут потребовать замены уплотнения сферического шарнира или стопорные кольца оси. Сами алюминиевые детали и ось из нержавеющей стали обладают высоким запасом прочности.
Расшифровка условного обозначения
Шифр обозначения модели отражает её ключевые геометрические параметры: C+L+S-D, где буквы обозначают тип конструкции (крепление, цапфа, шарнир), а число «D» указывает на номинальный посадочный диаметр под пневмоцилиндр в миллиметрах. Например, С+L+S-80 предназначено для цилиндров с диаметром корпуса 80 мм.
Варианты заказа
В нашем каталоге представлено шарнирное сферическое крепление R+C+S в полном размерном ряду. Вы можете заказать следующее:
- Модель C+L+S-63: Базовая модель для цилиндров диаметром 63 мм.
- Модель C+L+S-125: Наиболее востребованная модель для силовых приводов.
- Любую другую модель из таблицы по индивидуальному запросу, включая консультацию по подбору аналога под ваш пневмоцилиндр.
Независимо от того, требуется ли вам шарнирное сферическое крепление для модернизации существующей линии или для новой сборки, наши специалисты помогут выбрать оптимальный вариант.
Доставка и поставки
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и в страны СНГ. Мы обеспечиваем оперативную доставку в крупнейшие промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в отдалённые регионы. Организуем отгрузку со склада или под заказ. Для получения коммерческого предложения, уточнения сроков и условий оплаты оставьте заявку через форму заказа на сайте или свяжитесь с нами по контактам, указанным в разделе Контакты.
