Назначение и конструкция ответного кронштейна BF
Ответный кронштейн центральной подвески модель BF представляет собой парный монтажный элемент, предназначенный для надежной фиксации на плоскости. Данный компонент выполняет роль ответной части для базовой центральной подвески типа F. Два сквозных крепежных отверстия в каждом кронштейне обеспечивают жесткое и безопасное крепление с помощью болтов. Ключевая функция ответного кронштейна модели BF – обеспечить монтажную совместимость и надежное соединение с пневматическими цилиндрами соответствующего стандарта. Совокупность пары кронштейнов в комплекте поставки позволяет выполнить классическое двухточечное крепление, распределяющее нагрузку и повышающее устойчивость всей системы к боковым усилиям.

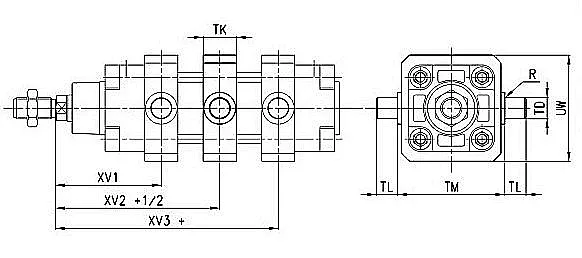

Инженерный чертеж ответного кронштейна BF с основными присоединительными размерами для проверки совместимости.
Основные параметры, вес и Код ТН ВЭД
Изделие выпускается из прочного алюминиевого сплава, что обеспечивает оптимальное соотношение прочности и массы. Комплект поставки стандартно включает в себя два кронштейна, готовых к монтажу. Ответный кронштейн центральной подвески модель BF предназначен для работы с пневмоцилиндрами серий 40, 41, 47, 60, 61, 62, соответствующими международному стандарту ISO 6431. Установка производится исключительно на ровную плоскость, к которой механически крепится элемент конструкции.
Для данного изделия актуален Код ТН ВЭД 8302 42 0000 – изделия из недрагоценных металлов для крепления. Габаритные размеры и вес варьируются в зависимости от модели, охватывающей различные диаметры поршня цилиндров.
Общая таблица характеристик ответного кронштейна BF
| Параметр |
Характеристика |
| Применение |
Крепление пневмоцилиндров серий 40, 41, 47, 60, 61, 62 (стандарт ISO 6431). |
| Материал изготовления |
Алюминиевый сплав. |
| Способ установки |
Монтаж на плоскость (ответный компонент для центральной подвески F). |
| Количество в комплекте |
2 кронштейна. |
| Конструкция крепления |
Два сквозных отверстия под болтовое соединение. |
Инженер заказывает в магазине ответный кронштейн центральной подвески модель BF. Продавец спрашивает: «Вам с установкой?». Инженер отвечает: «Конечно, а почему вы думаете, что я сам смогу прикрутить два болта?». Продавец: «Тогда вам нужен еще и набор отверток – он крепится на плоскость модель F, которая у вас, разумеется, уже есть?».
Преимущества и особенности эксплуатации
Использование специализированных ответных кронштейнов, таких как модель BF для крепления пневмоцилиндров серии 40, дает ряд выгод для производственных и сервисных предприятий.
Стандартизация и унификация. Полное соответствие широкому спектру цилиндров стандарта ISO 6431 упрощает логистику и планирование технического обслуживания. Нет необходимости подбирать уникальные крепления под каждую модель цилиндра.
Надежность соединения. Конструкция с двумя точками крепления на каждый кронштейн и использование пары таких кронштейнов значительно повышают устойчивость цилиндра к моменту опрокидывания и вибрационным нагрузкам. Это напрямую влияет на ресурс работы и снижает риск аварийного разрушения узла.
Удобство монтажа и демонтажа. Простая конструкция и четкая геометрия ответного кронштейна модели BF позволяют проводить обслуживание, замену или переналадку оборудования с минимальными трудозатратами, сокращая время простоя технологических линий.
Легкость и коррозионная стойкость. Использование алюминия обеспечивает малый вес конструкции, что важно для динамичных систем, а также естественную устойчивость к коррозии в условиях повышенной влажности цехов.
Габаритные размеры и вес ответных кронштейнов серии BF
Ключевым параметром для подбора является буквенно-цифровой код модели, который указывает на диапазон диаметров поршня совместимых цилиндров.
Расшифровка условного обозначения: BF – префикс серии ответных кронштейнов (Bracket Front/Ответный кронштейн). Последующие цифры (например, 40-50) указывают на совместимость с цилиндрами, имеющими диаметр поршня в данном диапазоне в миллиметрах (40 мм, 50 мм).
В таблице приведены точные габаритные и весовые показатели для каждой модификации ответного кронштейна центральной подвески модель BF.
| Модель кронштейна |
Диаметр поршня (Ø) |
Вес одного кронштейна |
Общий вес комплекта (2 шт.) |
| BF-40-50 |
40 – 50 мм |
194 г |
388 г |
| BF-63-80 |
63 – 80 мм |
276 г |
552 г |
| BF-100-125 |
100 – 125 мм |
424 г |
848 г |
| BF-160-200 |
160 – 200 мм |
1020 г |
2040 г |
Таблица присоединительных и габаритных размеров
Для проверки монтажной совместимости и расчета пространства необходимо сверяться с детализированной таблицей габаритов.
| Модель |
Ø (мм) |
ØCR (мм) |
C (мм) |
B3 (мм) |
TH (мм) |
UL (мм) |
FK (мм) |
FN (мм) |
B1 (мм) |
B2 (мм) |
HB (мм) |
| BF-40-50 |
40-50 |
16 |
9 |
3 |
36 |
55 |
18 |
36 |
9 |
15 |
9 |
| BF-63-80 |
63-80 |
20 |
10 |
3 |
42 |
65 |
20 |
40 |
11 |
18 |
11 |
| BF-100-125 |
100-125 |
25 |
12.5 |
3.5 |
50 |
75 |
25 |
50 |
13 |
20 |
14 |
| BF-160-200 |
160-200 |
32 |
17.5 |
4 |
60 |
92 |
30 |
60 |
16 |
26 |
18 |
Область применения и совместимое оборудование
Ответный кронштейн модели BF для крепления пневмоцилиндров серии 40 находит широкое применение во всех отраслях, где используется пневмоавтоматика.
Типовое оборудование:
• Промышленные манипуляторы и роботы-укладчики.
• Автоматизированные сварочные и сборочные линии.
• Станки с ЧПУ, оснащенные пневматическими зажимами, податчиками и защитными кожухами.
• Упаковочное и фасовочное оборудование.
• Прессовое оборудование для неметаллических материалов или малого усилия.
• Испытательные стенды и стенды для регулировки.
• Ворота и заслонки с пневмоприводом.
Сфера применения: Машиностроение, пищевая, бумажная, упаковочная, деревообрабатывающая промышленность, производство электроники, сервисные и ремонтные мастерские.
Типичные ошибки при подборе ответного кронштейна
Некорректный выбор крепежного элемента ведет к простою оборудования, поломкам или созданию небезопасных условий труда.
1. Подбор по геометрии без учета серии цилиндра. Внешне схожие кронштейны могут не подходить к крепежным ушкам цилиндра определенной серии (40, 60 и т.д.). Необходимо точно знать серию и стандарт применяемого цилиндра (ISO 6431).
2. Игнорирование необходимости центральной подвески типа F. Сам ответный кронштейн центральной подвески модель BF является лишь ответной частью системы. Он бесполезен без базовой подвески модели F, которая крепится непосредственно к корпусу цилиндра.
3. Пренебрежение проверкой весовой нагрузки. Хотя кронштейн рассчитан на стандартные нагрузки для своего типоразмера, при работе с нестандартными усилиями или в условиях сильной вибрации необходимо проводить отдельный прочностной расчет всей системы крепления.
Примеры оформления заказа
Пример 1 (базовый): Заказ комплекта ответных кронштейнов для цилиндра серии MDB 40×50. Артикул заказа: Ответный кронштейн BF-40-50 (2 шт. в комплекте).
Пример 2 (подбор под другой диаметр): Модернизация оборудования с заменой цилиндра на модель с поршнем диаметром 100 мм. Выбирается совместимый ответный кронштейн BF-100-125.
Пример 3 (комплексный запрос): Подбор всей системы крепления для нового цилиндра ISO 6431 серии 40: «Требуется центральная подвеска модель F и ответная часть к ней – ответный кронштейн центральной подвески модель BF под диаметр 63 мм» (рекомендуется модель BF-63-80).
Для проверки наличия, уточнения цен и оформления заказа используйте удобную форму связи на сайте или обращайтесь по контактам, указанным в разделе Контакты.
Поставки и гарантия качества
Ответные кронштейны бренда ГИДРАВЛИК поставляются на российский рынок компанией ГИДРАВЛИКА. Вся продукция соответствует заявленным техническим характеристикам и стандартам. Мы гарантируем оперативную отправку товара со склада и оказываем консультативную поддержку по подбору аналогов под существующее оборудование.
Осуществляется доставка во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для получения детальной информации и расчета стоимости поставки, а также для технической консультации инженеров, оставьте заявку на сайте https://777-gidra.ru.
