Самоцентрирующийся шаровой шарнир модель GK

Самоцентрирующийся шаровой шарнир модели GK представляет собой специализированное крепёжное устройство, предназначенное для соединения штока пневмоцилиндра серии 40 с перемещаемым объектом, обеспечивая ему не только возможность поворота вокруг оси, но и компенсацию незначительных угловых и радиальных смещений.

Назначение и область применения

Основное назначение самоцентрирующегося шарового шарнира модель GK – защита штока пневмоцилиндра от негативного воздействия радиальных нагрузок, неизбежно возникающих при нарушениях параллельности оси перемещаемого объекта и оси штока. Использование такого самоцентрирующегося шарового шарнира существенно продлевает ресурс штока и всего цилиндра, предотвращая его изгиб, заклинивание или преждевременный износ уплотнений. Это актуально для систем промышленной автоматизации, где требуется высокая надёжность и безотказность пневматических приводов.

Приходит инженер на производство и видит, как оператор долго и тщательно настраивает самоцентрирующийся шаровой шарнир модель GK. Спрашивает: «Что, опять радиальные нагрузки?» А оператор отвечает: «Нет, просто сегодня пятница, хочу, чтобы всё работало идеально, без люфта, как шарик в подшипнике».

Ключевые характеристики и код ТН ВЭД

Изделия данной серии изготавливаются из оцинкованной стали, что обеспечивает коррозионную стойкость и долговечность в стандартных производственных условиях закрытых помещений. Модельный ряд представлен двумя вариантами креплений: GK-50-63 и GK-80-100, отличающимися присоединительными размерами под шток цилиндра и габаритами.

Для таможенного оформления данное изделие классифицируется в соответствии с Кодом ТН ВЭД 8482 91 900 9 – детали подшипников.

Таблица габаритных и присоединительных размеров

Для корректного подбора самоцентрирующегося шарового шарнира модель GK необходимо учитывать все монтажные размеры. Ниже представлена детальная таблица с размерами для обеих модификаций.

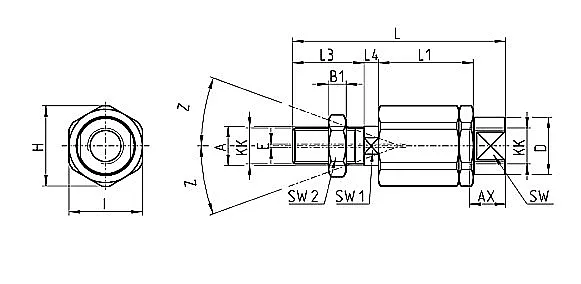

Чертёж и схема габаритов самоцентрирующегося шарового шарнира модель GK с обозначением точек измерений для монтажа.

Преимущества и особенности эксплуатации

• Защита дорогостоящих компонентов: Применение самоцентрирующегося шарового шарнира модель GK продлевает срок службы штока и поршневой группы пневмоцилиндра, избавляя от необходимости частого сервисного обслуживания и замены.
• Снижение вибрации и шума: Правильное шарнирное соединение минимизирует ударные нагрузки и паразитные колебания в системе.
• Простота монтажа: Конструкция предусматривает удобное резьбовое подключение непосредственно к штоку, а также крепление к рабочему органу через отверстие под штифт или палец.
• Универсальность: Подходит для широкого парка пневмоцилиндров серии 40 различных производителей, работающих в аналогичных условиях.
• Долговечность: Использование оцинкованной стали обеспечивает устойчивость к коррозии и механический ресурс, соответствующий ресурсу привода.

Принцип работы в составе пневмосистемы

Самоцентрирующийся шаровой шарнир модель GK монтируется на оконечную резьбу штока пневмоцилиндра. Внутренний шаровой палец шарнира обеспечивает две степени свободы: вращение в любом направлении и небольшое линейное смещение за счёт зазора в сферическом соединении. Когда шток цилиндра начинает движение, а прикреплённый к нему объект имеет собственную траекторию или подвержен перекосам, шарнир компенсирует эти несоосности, предотвращая возникновение изгибающих моментов на шток. Такая работа самоцентрирующегося шарового шарнира критически важна для предотвращения поломок при высоких рабочих давлениях и частоте циклов.

Условное обозначение модели

Структура индекса изделия логична и отражает ключевые параметры:
GK – тип изделия (шаровой шарнир, крепление).
Первая цифра 50 или 80 указывает на характерный размерный параметр, связанный с серией цилиндров.
Вторая цифра 63 или 100 может обозначать максимальную нагрузку или диаметр сопрягаемой детали.

Типичные ошибки при подборе

• Несоответствие резьбы: Выбор модели GK-50-63 для штока с резьбой M20x1,5 приведёт к невозможности монтажа. Требуется проверка присоединительного размера KK.
• Игнорирование габаритов: Недостаточное свободное пространство вокруг штока может помешать установке шарнира, поэтому необходимо сверить все габаритные размеры (L, H).
• Превышение допустимой нагрузки: Хотя шарнир защищает от радиальных нагрузок, существует предельная величина бокового усилия, которую он может воспринять без разрушения.

Актуальная сфера применения

Самоцентрирующийся шаровой шарнир модель GK востребован в любых пневмосистемах промышленного оборудования, где используется серия цилиндров 40:

• Автоматические линии и станки (обрабатывающие центры, сварочные автоматы).
• Линии упаковки и розлива продукции.
• Манипуляторы и роботизированные комплексы.
• Прессовое оборудование с пневматическим приводом.
• Строительная и складская техника, использующая пневматические толкатели.

Примеры заказа

1. Базовая конфигурация: Шаровой шарнир модели GK-50-63 для штока с резьбой M16x1,5.
2. Для цилиндров увеличенного размера: Шаровой шарнир модели GK-80-100 для штока с резьбой M20x1,5.
3. Оптовый заказ: Партия самоцентрирующихся шаровых шарниров модель GK обоих типоразмеров для комплектации производственной линии.

Для оформления заявки уточните модель, количество и условия поставки у наших специалистов через форму на сайте.

Доставка и поставка

Оборудование бренда ГИДРАВЛИК поставляется компанией «ГИДРАВЛИКА». Мы осуществляем доставку продукции самоцентрирующийся шаровой шарнир модель GK по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также в страны СНГ. Наши инженеры готовы предоставить техническую консультацию и помочь с подбором аналога для вашей существующей системы. Для получения подробной информации о сроках, наличии и стоимости обратитесь к нам через Контакты.
