Центральная подвеска модель F для крепления пневмоцилиндров серии 40

Центральная подвеска модель F представляет собой крепёжный аксессуар для сервомеханизмов пневмосистем. Основная функция изделия заключается в обеспечении фиксации и точки подвеса для пневмоцилиндров серии 40 и других совместимых серий по европейскому стандарту ISO 6431.

Описание и назначение

Изделие предназначено для создания промежуточного узла крепления гильзы пневматического цилиндра к стационарной поверхности или ответному кронштейну. Центральная подвеска модель F обхватывает гильзу цилиндра, позволяя ей совершать поворот в одной плоскости, что актуально для автоматизации технологических операций. Узел может перемещаться по всей длине гильзы для выбора оптимальной точки балансировки нагрузки.

Ключевые параметры и Код ТН ВЭД

Все модели центральной подвески F изготавливаются из прочной оцинкованной стали, обеспечивающей устойчивость к коррозии в промышленных условиях. Код ТН ВЭД для изделий данного типа – 8302 30 000 0 (скобы, петли, кронштейны из чёрных металлов). Вес и габаритные размеры варьируются в зависимости от типоразмера комплектующих.

Технические характеристики центральной подвески F

Инженер просит нового стажёра: «Принеси центральную подвеску модель F для крепления пневмоцилиндров серии 40». Через час стажёр приносит ящик: «Все восемь моделей: от F-50 до F-250, ты не уточнил!». Инженер, довольный: «Отлично, заказ для разного диаметра цилиндров можно собрать одной партией». Ценим системный подход!

Сводная таблица габаритов и массы

Обозначения на чертеже и в таблице соответствуют основным присоединительным и габаритным размерам центральной подвески модель F для крепления пневмоцилиндров серии 40.

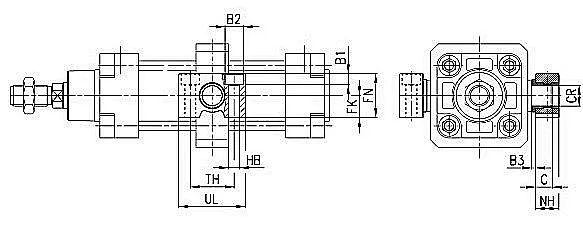

Чертёж и условные обозначения габаритов центральной подвески модель F

Таблица веса модификаций центральной подвески модели F

Условное обозначение и расшифровка

Маркировка «Центральная подвеска модель F для крепления пневмоцилиндров серии 40» имеет чёткую логику. Буква «F» обозначает тип подвески – центральная. Цифра в артикуле (50, 63, 80 и т.д.) указывает на наружный диаметр гильзы пневмоцилиндра в миллиметрах, для которого предназначено данное крепление. Например, модель F-100 предназначена для крепления гильзы диаметром 100 мм.

Преимущества и особенности эксплуатации

• Универсальность и совместимость: Центральная подвеска модель F совместима не только с цилиндрами серии 40, но и с другими сериями стандарта ISO 6431, что позволяет использовать её при модернизации или ремонте различного оборудования.
• Простота монтажа: Конструкция подвески позволяет быстро установить её на гильзу цилиндра без применения специального инструмента, кроме ключа для затяжки винтов. Возможность перемещения вдоль гильзы упрощает балансировку.
• Повышенный ресурс: Изготовленная из оцинкованной стали, центральная подвеска модель F устойчива к воздействию влаги и промышленной атмосферы, что продлевает срок службы узла крепления.
• Стабильность соединения: Надёжная фиксация обеспечивает отсутствие люфтов и вибраций в точке крепления пневмоцилиндра серии 40, что положительно сказывается на точности работы всей пневматической системы.

Принцип работы и монтаж

Монтаж центральной подвески модель F для крепления пневмоцилиндров серии 40 выполняется в несколько шагов. Подвеска состоит из двух половин, которые обхватывают гильзу цилиндра. После позиционирования по длине гильзы половинки стягиваются винтами с усилием до рекомендованного момента затяжки. В корпусе подвески предусмотрено отверстие с осью, которое служит для соединения с ответным кронштейном модели BF, закрепляемым на станине, стене или другом несущем элементе. Именно это соединение обеспечивает требуемую степень свободы – поворот в одной плоскости.

Температурный режим и срок службы

Эксплуатация центральной подвески модель F допустима в широком диапазоне температур окружающей среды – от -20°C до +80°C, что типично для большинства промышленных цехов. Основным фактором, влияющим на ресурс изделия, является качество крепёжных винтов и соблюдение предписанного момента их затяжки. Сам кронштейн, как стальной элемент, имеет практически неограниченный срок службы при отсутствии агрессивных химических воздействий. Режим работы – постоянная нагрузка.

Области применения и совместимое оборудование

Центральная подвеска модель F для крепления пневмоцилиндров серии 40 находит своё применение везде, где требуются надёжные и регулируемые точки крепления пневматических исполнительных механизмов. Типичные сферы использования:

• Автоматизация станков и производственных линий (позиционирование, зажим, переворачивание деталей).
• Машины для упаковки и палетирования.
• Оборудование для деревообработки.
• Роботизированные и манипуляционные системы.
• Испытательные стенды и лабораторные установки.

Состав комплекта поставки и требуемые запчасти

Стандартный комплект для центральной подвески модель F включает саму подвеску, четыре фиксирующих элемента (винта или шпильки, в зависимости от исполнения) и четыре крепёжных винта. Основными расходными элементами, которые могут потребовать замены в случае износа или коррозии, являются именно крепёжные винты. При выборе замены необходимо учитывать класс прочности и момент затяжки, указанный в таблице характеристик.

Типичные ошибки при подборе

1. Неверное определение диаметра гильзы. Ключевой параметр – именно наружный диаметр гильзы цилиндра. Необходимо использовать штангенциркуль для точного замера.
2. Игнорирование ответного кронштейна. Для фиксации к конструкции требуется совместимый ответный кронштейн модели BF, который приобретается отдельно.
3. Неправильное расположение по длине. Необходимо учитывать место установки подвески для обеспечения свободного хода штока цилиндра и отсутствия соударений с другими элементами.

Примеры заказа номенклатуры

Правильный подбор центральной подвески модель F для крепления пневмоцилиндров серии 40 осуществляется по наружному диаметру гильзы, данному в названии модели.

• Базовый заказ: Центральная подвеска F-100 для цилиндра с диаметром гильзы 100 мм.
• Расширенный заказ: Партия подвесок F-80, F-125 и ответные кронштейны BF-80, BF-125 для модернизации нескольких типоразмеров оборудования.
• Комплексный заказ: Цилиндр серии 40, центральная подвеска модель F и ответный кронштейн BF в сборе сразу под определённую задачу.

Доставка и поставки

Компания ГИДРАВЛИКА осуществляет поставки продукции бренда ГИДРАВЛИК по всей территории Российской Федерации и в страны СНГ. Доставка возможна в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наличие конкретных моделей центральной подвески модели F уточняйте у менеджеров. Специалисты компании готовы оказать техническую консультацию и помочь подобрать совместимые компоненты для вашей системы. Для оформления запроса воспользуйтесь формой на сайте.

Для точного подбора центральной подвески модель F для крепления пневмоцилиндров серии 40 или получения прайс-листа свяжитесь с нами через Контакты или оставьте заявку в форме заказа.
