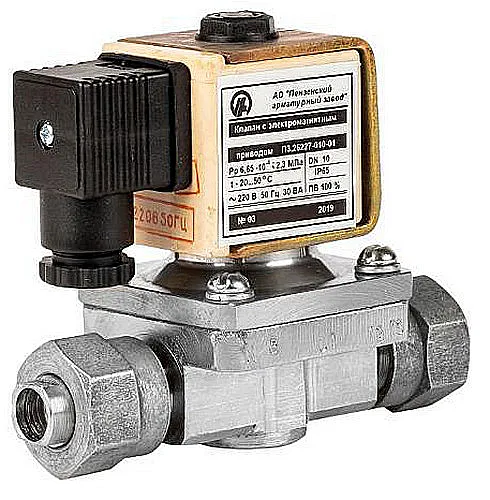

Клапан ПЗ.26227-015-09 – это электромагнитный запирающий клапан мембранного типа, комплектуемый ручным дублёром для принудительного управления. Устройство предназначено для работы в составе систем, требующих дистанционного управления потоком рабочей жидкости. Основная область применения – трубопроводы магистральных холодильных установок для управления циркуляцией жидкого хладона или воды.
Описание и техническое назначение
Гидрозамок (гидравлический запирающий клапан) ПЗ.26227-015-09 выполняет функцию полного перекрытия потока рабочей среды по сигналу внешнего управляющего устройства. Конструктивно он относится к клапанам нормально-закрытого типа (NC). В стандартном состоянии проход перекрыт мембранным затвором. Открывание происходит при подаче на соленоид электрического сигнала, который приводит в действие силовой элемент и отжимает мембрану. Наличие ручного дублёра (кнопки или рычага) позволяет принудительно открыть проход, что критически важно для технологических операций или при отключении электропитания.
Габариты, вес и Код ТН ВЭД
Клапан ПЗ.26227-015-09 характеризуется условным проходом DN15. Он предназначен для монтажа в гидравлические линии соответствующего диаметра. Габаритные размеры варьируются в зависимости от модификации, основными из которых являются DN10 и DN15. Общая масса изделия также зависит от материала корпуса: латунь ЛС 59-1 или сталь Ст.3. Для указанной модели характерны следующие физические параметры:
| Обозначение модели | DN (условный проход), мм | Общий вес, кг | Приблизительные размеры (Д x Ш x В), мм | Код ТН ВЭД |
|---|
| ПЗ.26227-015-09 (стальной корпус) | 15 | ~1.69 | ~138 x Ø74 x 88 | 8481 80 900 0 |
| ПЗ.26227-010-09 (стальной корпус) | 10 | ~1.55 | ~132 x Ø74 x 88 | 8481 80 900 0 |
Для точного подбора запасной части или замены необходимо учитывать присоединительные размеры: наружный диаметр присоединительного ниппеля (D) составляет 18,25 мм для DN15 и 12,2 мм для DN10, глубина захода (I) — 12 мм и 9 мм соответственно.
Инженер спрашивает у новичка-гидравлика: «В чем принципиальная разница между предохранительным и перепускным клапаном?» Тот, подумав: «Один сбрасывает лишнее давление, а другой… тоже сбрасывает, но в другую сторону!» И тут старший механик добавляет: «Главное, чтобы клапан ПЗ.26227-015-09 не начал сбрасывать тебя с должности за такие ответы». Настоящий гидравлик должен знать детали до миллиметра.
Технические характеристики и параметры эксплуатации
Ключевые технические данные клапана определяют сферу его безопасной и эффективной работы. Они должны строго соблюдаться для обеспечения заявленного ресурса и надёжности гидросистемы.
| Параметр | Значение |
|---|
| Рабочее давление (Pр) | от 0,0006665 до 2,3 МПа (от ~5 мм.рт.ст. до 23 кгс/см²) |
| Диапазон температур рабочей среды | Для R12 с ХФ12-16: от -2°C до +45°C
Для R22 с ХС40: от -20°C до +50°C
Для воды: от +1°C до +45°C |
| Тип рабочей среды | Жидкий хладон R12 с маслом ХФ12-16;
Жидкий хладон R22 с маслом ХС40;
Пресная (дистиллированная) вода. |
| Тип присоединения к трубопроводу | Штуцерно-ниппельное по АТК 26-03-5-89 |
| Номинальный расход / пропускная способность | Определяется условным проходом DN15 и перепадом давления. Герметичность в закрытом состоянии при ΔР от 0,1 до 2,3 МПа – полная. |
| Масса (для ПЗ.26227-015-09) | 1.69 кг |
Характеристики электромагнитного привода
| Обозначение модели | Напряжение питания, В | Частота, Гц | Род тока | Мощность (потребление) | Степень защиты (IP) | Режим работы (ПВ) |
|---|
ПЗ.26227-015-09
(рис.2) | Переменный ток: 127, 220, 380 | 50 | Переменный | 30 В·А | IP65 | 100% (длительный) |
Модель ПЗ.26227-015-09 относится к исполнению с ручным дублёром и нормальным климатическим исполнением. Существуют модификации как на переменном, так и на постоянном токе, а также в тропическом исполнении.
Преимущества и особенности эксплуатации
Использование клапана ПЗ.26227-015-09 в промышленных гидравлических и холодильных контурах предоставляет ряд существенных эксплуатационных преимуществ:
1. Повышение отказоустойчивости системы. Наличие ручного дублёра гарантирует возможность управления потоком в аварийной ситуации или при отключении электроэнергии, минимизируя простои технологического оборудования.
2. Высокая герметичность и надёжность. Конструкция мембранного затвора обеспечивает полное перекрытие потока в закрытом состоянии в широком диапазоне давлений (до 2,3 МПа), исключая утечки и потери рабочей среды.
3. Универсальность по напряжению питания. Возможность выбора катушки на стандартные напряжения переменного тока (127, 220, 380 В) упрощает интеграцию в существующие электрические схемы.
4. Стойкость к внешним воздействиям. Степень защиты оболочки электромагнита IP65 позволяет эксплуатировать клапан ПЗ.26227-015-09 в условиях повышенной запылённости и влажности, характерных для промышленных цехов.
5. Совместимость с различными рабочими средами. Устройство рассчитано на работу как с хладагентами (R12, R22 с соответствующими маслами), так и с водой, что расширяет область его применения.
Принцип работы в гидросистеме
Клапан ПЗ.26227-015-09 монтируется в разрыв трубопровода. В обесточенном состоянии затвор (мембрана) под действием возвратной пружины и давления среды плотно прижат к седлу, перекрывая проход. При подаче управляющего напряжения на катушку соленоида создаётся электромагнитная сила. Она преодолевает усилие пружины и давление среды, поднимая сердечник и связанную с ним мембрану. Проход открывается, и рабочая жидкость (хладон или вода) получает возможность свободного протекания через устройство. Ручной дублёр представляет собой механическое устройство (кнопку или рычаг), воздействующее на шток клапана напрямую, минуя электромагнит, что обеспечивает открытие при отсутствии питания.
Температурный режим и ресурс работы
Ресурс и надёжность клапана напрямую зависят от соблюдения заданных условий эксплуатации. Корпусная сталь Ст.3 и материалы уплотнений подобраны для работы в следующих условиях:
Диапазон температур окружающей среды: от -20°C до +50°C (определяется климатическим исполнением и типом рабочей среды).
Режим работы: длительный (ПВ=100%), допускаются частые циклы включения-выключения.
Основные факторы, влияющие на ресурс:
- Качество рабочей среды. Загрязнения, абразивные частицы ускоряют износ мембраны и седла. Рекомендуется установка фильтров тонкой очистки на входе в клапан.
- Соблюдение параметров давления. Работа на предельных значениях (близких к 2,3 МПа) снижает общий срок службы уплотнительных элементов.
- Частота и качество технического обслуживания. Периодическая проверка герметичности и механического состояния ручного дублёра позволяет выявить проблемы на ранней стадии.
Область применения и типичное оборудование
Основное назначение клапана ПЗ.26227-015-09 – системы промышленного холодильного оборудования и гидравлические контуры, работающие на водяной основе.
Типичные сферы применения:
- Холодильные компрессорные станции и агрегаты для управления подачей жидкого хладона (R12, R22).
- Системы охлаждения промышленного оборудования (прессы, металлообрабатывающие станки, термопластавтоматы).
- Установки водоподготовки и технологические линии, где требуется дистанционное отсечение потока воды.
- Вспомогательные гидравлические контуры в строительной и коммунальной технике.
Состав ремонтного комплекта и слабые места
Для поддержания работоспособности клапана ПЗ.26227-015-09 рекомендуется иметь ремонтный комплект, в который обычно входят расходные элементы, подверженные естественному износу.
| Наименование элемента | Типичная причина выхода из строя |
|---|
| Уплотнительная мембрана (диафрагма) | Усталостные трещины, разрывы из-за циклических нагрузок, воздействие агрессивных сред или мелких абразивных частиц. |
| Уплотнительные кольца и манжеты (сальниковое уплотнение штока) | Потеря эластичности, высыхание, истирание. Чаще страдают при работе в условиях перепадов температур и низкого качества масла в хладагенте. |
| Возвратная пружина | Потеря упругости, остаточная деформация при длительной эксплуатации на предельных давлениях. |
| Катушка электромагнита | Перегорание обмотки из-за скачков напряжения в сети или перегрева при нарушении условий охлаждения. |
| Седло клапана | Механический износ или повреждение кромки, приводящее к потере герметичности. |
Типичные ошибки при подборе и замене
Неправильный подбор аналога для замены вышедшего из строя клапана может привести к отказу системы или снижению её эффективности. Распространённые ошибки:
1. Учёт только диаметра подключения (DN). Критически важно также проверять диапазон рабочего давления и тип рабочей среды. Использование клапана, рассчитанного на воду, в контуре с хладагентом и маслом недопустимо.
2. Игнорирование типа напряжения питания. Замена клапана с катушкой на 380 В переменного тока на устройство с катушкой постоянного тока 24 В приведёт к немедленному выходу из строя электрической части.
3. Несоответствие нормального положения. Подбор нормально-открытого (NO) клапана вместо нормально-закрытого (NC) кардинально меняет логику работы системы безопасности.
4. Пренебрежение наличием ручного дублёра. Если в технологическом процессе необходима возможность ручного управления при отключении питания, его отсутствие в заменяемой детали недопустимо.
Условное обозначение (расшифровка индекса)
Маркировка ПЗ.26227-015-09 несёт следующую информацию:
- ПЗ: Пневмогидравлический Запорный (запирающий) клапан.
- 26227: Номер индекса (шифра) изделия по конструкторской документации.
- 015: Условный проход DN15.
- 09: Порядковый номер модификации в серии. Для данной серии указывает на стальной корпус, исполнение с ручным дублёром, нормальное климатическое исполнение, катушку электромагнита на переменный ток 127/220/380 В 50 Гц.
Изображение и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующим трубопроводом необходимо сверить присоединительные размеры.

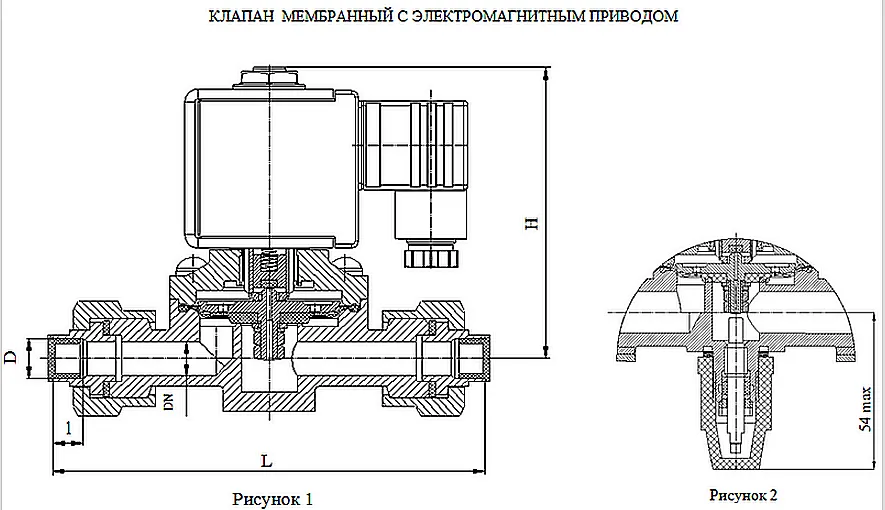

Габаритный чертёж (таблица размеров) указывает на длину корпуса L=138 мм для DN15, наружный диаметр присоединительного ниппеля D=18,25 мм и высоту устройства H=88 мм. Эти параметры необходимо учитывать для обеспечения свободного монтажного пространства и доступа к ручному дублёру.
Примеры заказа модификаций
В серии ПЗ.26227 доступны различные модификации. Для оформления заказа укажите требуемый артикул:
1. Базовая модель с ручным дублёром и катушкой на ~220В: ПЗ.26227-015-09 (сталь, DN15, 127/220/380В ~50Гц).
2. Модель с катушкой постоянного тока: ПЗ.26227-015-10 (латунь, DN15, 12/24/110/220В —, ручной дублёр).
3. Модель меньшего диаметра без ручного дублёра: ПЗ.26227-010-01 (сталь, DN10, 127/220/380В ~50Гц).
Для подбора аналога, консультации по параметрам и оформления заказа свяжитесь с техническими специалистами компании ГИДРАВЛИКА через сайт 777-gidra.ru или по телефону.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию клапана ПЗ.26227 по давлению, расходу и типу подключения?
Ключевые параметры: условный проход (DN10 или DN15), который определяет пропускную способность; диапазон рабочего давления (до 2,3 МПа); тип рабочей среды (хладон с маслом или вода); напряжение питания катушки (переменный 127/220/380В 50Гц или постоянный 12/24/110/220В). Также необходимо определиться с необходимостью ручного дублёра.
2. Каковы сроки поставки и доставки по России и СНГ? Есть ли товар на складе?
Наличие конкретной модели, например, клапана ПЗ.26227-015-09, уточняйте у менеджеров. Стандартные сроки поставки под заказ составляют от 5 рабочих дней. Доставка возможна во все регионы России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ.
3. Каковы условия эксплуатации клапана? Как он переносит мороз, открытые площадки, пыльные помещения?
Изделие предназначено для работы в диапазоне температур окружающей среды от -20°C до +50°C. Степень защиты корпуса электромагнита IP65 допускает эксплуатацию в условиях высокой запылённости и струй воды. Однако сам корпус клапана не предназначен для постоянного нахождения под прямыми атмосферными осадками без дополнительного кожуха.
4. Совместим ли клапан ПЗ.26227-015-09 с существующим оборудованием? Можно ли подобрать аналог?
Совместимость определяется по трём основным параметрам: присоединительным размерам (штуцерно-ниппельное соединение по АТК 26-03-5-89), рабочему давлению и типу рабочей среды. Наши специалисты готовы провести анализ вашей системы и подобрать полный аналог или функциональную замену под необходимые технические условия.
Заключение
Клапан ПЗ.26227-015-09 является специализированным и надёжным компонентом для систем управления жидкими средами. Его конструкция с ручным дублёром и высокой степенью защиты обеспечивает бесперебойную работу ответственных технологических линий. Компания ГИДРАВЛИКА, как официальный поставщик оборудования бренда ГИДРАВЛИК в России и странах СНГ, предлагает профессиональный подбор, консультацию и поставку оригинальных запчастей, включая данную модель. Мы гарантируем соответствие продукции заявленным техническим характеристикам и оперативную логистику. Для расчёта стоимости и оформления заказа воспользуйтесь формой обратной связи на сайте 777-gidra.ru или свяжитесь с нами по контактным данным в разделе Контакты.
