Клапан электромагнитный с мембранным затвором и ручным дублером
Гидравлический клапан модели ПЗ.26227-015-13 представляет собой запорное устройство нормально-закрытого типа с внешним управлением для установки в трубопроводные системы. Основная функция данного клапана – дистанционное управление потоком рабочей среды (разрешение или блокировка прохода) в магистралях холодильных агрегатов и других установок, функционирующих на жидком хладоне или воде.
Описание и назначение клапана ПЗ.26227-015-13
Гидроклапан ПЗ.26227-015-13 – это специализированное устройство мембранного типа с электромагнитным приводом. Клапан предназначен для установки в стационарные трубопроводы для управления потоками жидкого хладона R12 и R22 с соответствующими маслами, а также пресной воды.
Вес изделия составляет 1,69 кг. Габаритные размеры модели варьируются в зависимости от диаметра условного прохода и типа исполнения. Для серии с DN 15 мм характерны одни габариты, для DN 10 мм – другие.
| Характеристика | Значение для модели 015-13 |
|---|
| Диаметр условного прохода (DN), мм | 15 |
| Общая длина (L), мм | 138 |
| Высота (H), мм | 88 |
| Присоединительный размер (D), мм | 18.25 |
| Глубина вворачивания (l), мм | 12 |
| Масса, кг | 1,69 |
Особенности конструкции и преимущества эксплуатации
Конструкция гидроклапана ПЗ.26227-015-13 предусматривает наличие ручного дублера, что является ключевым преимуществом для обеспечения надежности системы. Данный клапан специально разработан для эксплуатации в условиях тропического климата, имеет степень защиты оболочки привода IP65.
"Говорят, что инженер купил клапан ПЗ.26227-015-13 и поставил на систему. Включает его каждый день, а сам любуется. Коллеги спрашивают: 'Что ты делаешь?' А он отвечает: 'Работу клапана проверяю. И душевное равновесие...'".
Полные технические параметры клапана
Клапан ПЗ.26227-015-13 рассчитан на работу в специфических условиях. Его технические данные соответствуют требованиям для оборудования холодильных контуров.
| Параметр | Характеристика |
|---|
| Рабочее давление (Рр), МПа (кгс/см²) | от 6.65?10⁻⁴ (5 мм.рт.ст) до 2.3 (23) |
| Перепад давления для открывания (ΔР), МПа (кгс/см²) | от 0.005 до 2 (от 0.05 до 20) |
| Утечка в закрытом состоянии при ΔР от 0.1 до 2.3 МПа | не допускается |
| Тип рабочей среды | R12 с маслом ХФ 12-16, R22 с маслом ХС 40, пресная вода |
| Температура среды, °С | R12: -2...+45, R22: -20...+50, вода: +1...+45 |
| Основной материал деталей | Сталь 3 (Ст.3) |
| Присоединение | Штуцерно-ниппельное по АТК 26-03-5-89 |
| Климатическое исполнение | Тропическое «Т» |
| Номинальное напряжение питания катушки*, В | 12, 24, 110, 220 постоянного тока |
| Мощность потребления катушки | 18 Вт (постоянный ток) |
| Режим работы привода (ПВ), % | 100 (длительный) |
| Установочное положение | Электромагнитом вверх, отклонение ≤ 15° от вертикали |
| Нормативное основание | Изготовление и приёмка по ТУ 26-07-046-2006 |
| *По таблице: индекс -13 соответствует модели с ручным дублером, тропическим исполнением и катушкой постоянного тока 18 Вт. |
Преимущества и особенности эксплуатации клапана ПЗ.26227-015-13
Высокая эксплуатационная надежность, обусловленная:- Наличием ручного дублера, позволяющего вручную открыть затвор при отключении электропитания или неисправности катушки, что минимизирует простои оборудования.
- Мембранным рабочим органом, обеспечивающим надежную герметизацию и устойчивость к скачкам давления в системе до 2.3 МПа.
- Защитой электромагнитного привода по стандарту IP65 от пыли и водяных струй, что расширяет зоны возможного монтажа.
- Климатическим тропическим исполнением, гарантирующим стабильную работу в условиях повышенной влажности и температуры.
- Совместимостью с широким спектром распространенных хладагентов (R12, R22) и пресной воды, упрощающей подбор компонентов под существующие системы.
Принцип функционирования в гидравлической системе
В нормальном (обесточенном) состоянии клапан ПЗ.26227-015-13 находится в закрытом положении. Электромагнитная катушка, получая управляющий сигнал (например, 24 В постоянного тока), создает магнитное поле, которое воздействует на сердечник привода. Сердечник преодолевает усилие возвратной пружины и перемещает мембрану, открывая проход для рабочей среды. При снятии напряжения пружина возвращает затвор в исходное закрытое состояние. Для экстренного управления предусмотрен ручной дублер – механический переключатель для принудительного открытия клапана.
Температурный режим и ресурс работы
Допустимый диапазон температур эксплуатации клапана ПЗ.26227-015-13 зависит от типа рабочей среды: от -20°C при использовании R22 с маслом до +50°C. Модель рассчитана на непрерывный режим работы (ПВ 100%) в течение длительного срока службы. Основными факторами, влияющими на ресурс, являются: соблюдение допустимого давления и температурного диапазона, качество рабочей жидкости (отсутствие абразивных частиц и агрессивных примесей), а также своевременность сервисного обслуживания уплотнений.
Область применения клапана ПЗ.26227-015-13
Данный клапан применяется преимущественно в стационарных холодильных установках промышленного и коммерческого назначения. Конкретные сферы и оборудование: магистральные трубопроводы компрессионных холодильных машин, системы промышленного кондиционирования, чиллеры, технологические линии пищевой промышленности, требующие точного управления потоками хладагента или воды.
Комплектующие и детали, подверженные износу
В процессе эксплуатации клапана ПЗ.26227-015-13 могут потребовать замены следующие компоненты. Их выход из строя обычно связан с циклическими нагрузками, старением материала или загрязнением рабочей среды.
| Наименование детали (условно) | Типичные условия износа |
|---|
| Уплотнительная мембрана | Механический износ от циклов открытия/закрытия, химическое старение от контакта с хладагентом. |
| Кольцевые уплотнения (сальники) | Потеря эластичности при длительном температурном воздействии, износ от трения. |
| Возвратная пружина | Усталость металла после большого количества рабочих циклов. |
| Электромагнитная катушка | Чаще всего перегорание обмотки из-за скачков напряжения в сети или перегрева. |
Типичные ошибки при подборе гидроклапана
- Игнорирование типа рабочей среды: использование клапана ПЗ.26227-015-13 с неподходящим хладагентом или маслом может привести к разрушению мембраны и уплотнений.
- Несоблюдение требований к давлению: установка в контур, где рабочее или испытательное давление превышает 2.3 МПа, опасна аварией.
- Пренебрежение температурным диапазоном: эксплуатация при температурах ниже -20°C или выше +50°C для конкретного хладагента сокращает ресурс.
- Неправильный монтаж: установка клапана с отклонением от вертикали более 15 градусов ухудшает его работоспособность и может привести к заклиниванию.
Расшифровка условного обозначения клапана ПЗ
Маркировка ПЗ.26227-015-13 несет следующую информацию:
- ПЗ – Клапан электромагнитный.
- 26227 – Порядковый номер разработки или серии изделия.
- 015 – Диаметр условного прохода (номинальный) – 15 мм. (010 – для 10 мм).
- 13 – Порядковый номер модификации в серии, указывающий на конкретный набор параметров: материал корпуса (сталь), наличие ручного дублера, тропическое исполнение, тип и напряжение питания катушки.
Габаритные и присоединительные размеры для монтажа
Для корректной установки клапана ПЗ.26227-015-13 в существующую систему необходимо сверять размеры D (присоединительный диаметр), L (строительная длина) и I (глубина вворачивания) с параметрами посадочных мест в трубопроводе.

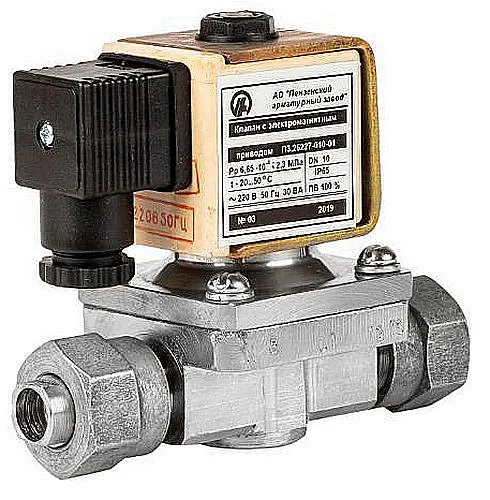

На фотографии ниже представлен общий вид клапана ПЗ.26227-015-13, где видны корпус из стали, электромагнитный привод с катушкой и ручной дублер (кнопка принудительного открытия).

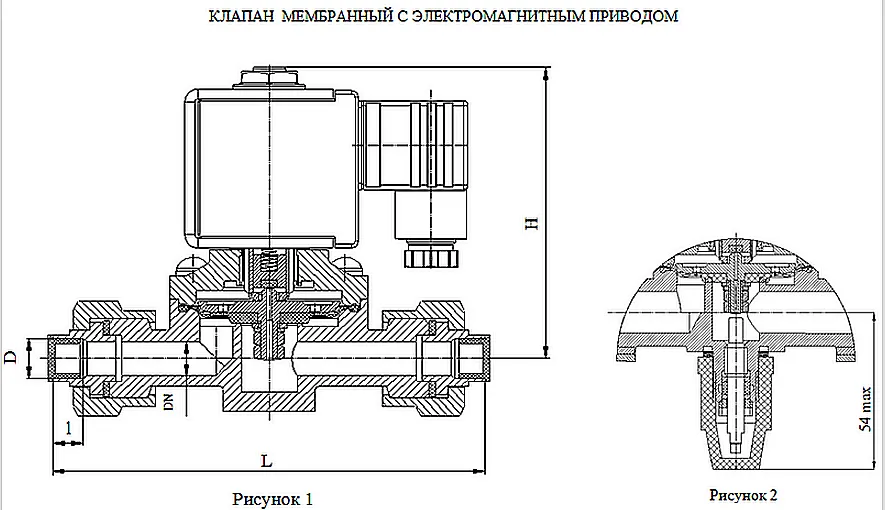

На схеме клапана ПЗ.26227-015-13 показано расположение основных узлов: присоединительных штуцеров, мембранной камеры, электромагнитного привода и механизма ручного управления.
Варианты заказа клапанов серии ПЗ.26227
В линейке представлены различные модификации клапана. Для оформления заказа можно указать следующие обозначения:
- ПЗ.26227-015-13 – Базовая модель для заказа: DN 15 мм, сталь, ручной дублер, тропическое исполнение, катушка постоянного тока 18 Вт (12/24/110/220 В).
- ПЗ.26227-015-12 – Аналог для катушки переменного тока 30 В·А (127/220/380 В, 50 Гц), DN 15 мм, латунь, ручной дублер, тропическое исполнение.
- ПЗ.26227-010-15 – Модель с диаметром DN 10 мм, сталь, с ручным дублером, тропическое исполнение, катушка постоянного тока 18 Вт.
Для точного подбора по напряжению катушки, материалу корпуса или диаметру прохода рекомендуем обратиться за консультацией к специалистам сайта 777-gidra.ru.
