Назначение и описание
Пневмоблок ПБУ7 представляет собой компактный батарейный блок, предназначенный для централизованного управления исполнительными пневматическими приводами. Основное применение оборудование находит в автоматизированных системах литейных машин. Блок объединяет в общем корпусе до четырех электропневматических распределителей, что значительно упрощает монтаж, обеспечивает стабильное давление в контурах управления и экономит пространство на установке.
Батарейный блок ПБУ 7-10.4ХХ создан для работы в условиях повышенных требований к надежности. Его использование позволяет оптимизировать пневмосхему управления, заменив несколько разрозненных элементов одним модульным узлом, что облегчает техническое обслуживание и диагностику.
| Параметр / Характеристика |
Значение (для моделей 7.10.4) |
| Код ТН ВЭД |
8481 20 000 0 |
| Условный проход, DN |
10 |
| Номинальное рабочее давление, МПа (кгс/см²) |
1,0 (10,0) |
| Диапазон рабочих температур |
Определяется климатическим исполнением (УХЛ4). Точные значения уточняйте. |
| Тип рабочей среды |
Сжатый воздух с распыленным маслом (см. требования ниже) |
| Присоединительные размеры (интерфейс) |
Резьбовой, соответствующий условному проходу DN10 |
| Масса (не более), кг |
6.16 |
| Производительность (пропускная способность), м³/ч (на канал) |
1.5 |
Молодой инженер спрашивает у наставника: «Почему этот пневмоблок управления назвали батарейным?» Старый мастер усмехнулся: «Потому что, как батарейка, дает энергию и импульс сразу нескольким «потребителям», и если его неправильно подключить, вся система «сдохнет» с той же вероятностью».
Технические параметры и характеристики
При выборе пневмоблока управления необходимо учитывать полный комплекс рабочих параметров для обеспечения долговечной и безаварийной эксплуатации. Основные технические характеристики моделей серии ПБУ7 сведены в подробную таблицу.
| Параметр |
Нормы для типоразмеров |
| ПБУ7.10.2 |
ПБУ7.10.3 |
ПБУ7.10.4 |
ПБУ7.20.232.231 |
| Условный проход, мм |
10 |
20 |
| Номинальное давление, МПа (кгс/см²) |
1,0 (10,0) |
| Минимальное давление, МПа (кгс/см²) |
0,25 (2,5) |
0,3 (3,0) |
| Пропускная способность каждого распределителя, м³/час (не менее) |
1,5 |
5,6 |
Электрическое напряжение, В:
— постоянного тока
— переменного тока 50 Гц
— переменного тока 60 Гц |
12, 24, 48, 110
36, 110, 220, 380
110, 220 |
Номинальная мощность электромагнита, не более:
— постоянного тока, Вт
— переменного тока 50 Гц, В·А
— переменного тока 60 Гц, В·А |
14
21
28 |
18
27
36 |
24
36
48 |
8
10
13 |
| Габариты (ширина х высота), мм |
166×130 |
222×186 |
278×242 |
— |
| Масса, кг (не более) |
3,44 |
4,8 |
6,16 |
7,8 |
Условия эксплуатации и требования к среде
Для корректной работы и заявленного ресурса пневмоблока управления ПБУ7 критически важно соблюдать требования к качеству рабочей среды и условиям размещения. Блок предназначен для работы на сжатом воздухе, класс загрязненности которого не должен превышать показатели, установленные ГОСТ 17433-80. Для обеспечения смазки трущихся пар в воздухе должно присутствовать распыленное масло с вязкостью 10–35 мм²/с при температуре 50 °С. Рекомендованная концентрация составляет 2–4 капли на 1 м³ воздуха, приведенного к нормальным условиям.
Степень защиты корпуса по стандарту IP54 гарантирует защиту от попадания пыли и брызг воды с любого направления. Блок может эксплуатироваться в любом пространственном положении, что расширяет возможности его интеграции в различные пневмосистемы.
Преимущества и особенности эксплуатации
- Модульная конструкция (батарейный блок): Объединение нескольких распределителей в едином корпусе сокращает время монтажа, количество трубных соединений и уплотнений, что напрямую повышает надежность всей гидравлической или пневматической системы.
- Стабильность управления: Компактное размещение всех элементов управления обеспечивает минимальные потери давления и сокращает время отклика исполнительных механизмов.
- Увеличение ресурса работы: Конструкция и качество изготовления блоков серии ПБУ7 обеспечивают длительный срок службы при своевременном сервисном обслуживании и соблюдении требований к фильтрации воздуха.
- Универсальность подключения: Широкий выбор исполнений по типу тока и номинальному напряжению электромагнитов позволяет легко интегрировать данный пневмоблок управления в существующую электросистему оборудования.
- Удобство обслуживания: Блочное исполнение упрощает диагностику и проведение ремонтных работ.
Принцип работы и устройство
Пневмоблок управления функционирует как центральный коммутационный узел. Сжатый воздух от магистрали поступает на общий вход блока. От него питание распределяется по внутренним каналам к входам четырех независимых электропневматических распределителей. Управление каждым распределителем осуществляется подачей электрического сигнала (постоянного или переменного тока) на соответствующий соленоид.
Под действием электромагнита происходит переключение золотника распределителя, который направляет поток воздуха к рабочему порту, а связанный с ним приводной механизм выполняет требуемое действие (ход цилиндра, поворот пневмомотора и т.д.). После отключения питания соленоида пружина возвращает золотник в исходное положение, происходит сброс давления и возврат привода. Таким образом, комплексный пневмоблок управления ПБУ 7-10.4ХХ обеспечивает точное и синхронизированное управление несколькими пневмоприводами.
Область применения и совместимое оборудование
Данный пневмоблок управления традиционно используется в станкостроении и литейном производстве. Он является штатным или взаимозаменяемым элементом систем управления для следующих типов оборудования:
- Автоматические и полуавтоматические литейные машины (литье под давлением, литье по выплавляемым моделям).
- Манипуляторы и роботизированные комплексы для обработки заготовок.
- Сборочные автоматические линии и конвейерные системы.
- Прессовое оборудование с пневматическим приводом.
- Испытательные стенды и специализированная технологическая оснастка.
Расшифровка условного обозначения пневмоблока
Для корректного подбора необходимо понимать логику маркировки. Обозначение ПБУ7.ХХ.ХХХ.ХХХ Х раскладывается на следующие позиции:
| Позиция в коде |
Расшифровка |
Примеры значений |
| ПБУ7.ХХ. |
Серия и типоразмер (условный проход) |
10 (DN10), 20 (DN20) |
| .ХХХ. |
Количество распределителей (для 7.10) или род тока (для 7.20) |
2,3,4 — количество каналов (2,3,4 распред.) |
| ХХХ.ХХХ |
Величина электрического напряжения (цифровой код) и климатическое исполнение |
226 (220В перем. 50Гц), УХЛ4 |
Таким образом, модель ПБУ 7-10.4ХХ УХЛ4 расшифровывается как: Пневмоблок Управления серии 7, условный проход DN10, содержащий четыре распределителя, климатическое исполнение УХЛ категории размещения 4.
Типичные ошибки при подборе
- Игнорирование требований к качеству воздуха: Подключение пневмоблока к магистрали без фильтра-влагоотделителя и лубрикатора мгновенно сокращает ресурс золотников и уплотнений.
- Несоответствие электрических параметров: Выбор блока с питанием соленоида 220В переменного тока при наличии в системе только источника постоянного тока 24В.
- Неверная оценка расхода: Подбор только по давлению без учета суммарного потребления воздуха всеми приводами, подключенными к блоку. Это может привести к падению давления и «зависанию» механизмов.
- Пренебрежение климатическим исполнением: Установка блока УХЛ4 в неотапливаемом помещении с длительными периодами отрицательных температур или в условиях тропической влажности.
- Замена блока на механически несовместимый аналог: Несоблюдение габаритных, присоединительных размеров и посадочных мест при модернизации или ремонте существующего оборудования.
Примеры оформления заказа
Для заказа необходимо указать полное обозначение из паспорта оборудования или корректно сформировать его по требуемым параметрам. Варианты запросов:
- Базовая модель: Пневмоблок ПБУ7.10.226 УХЛ4 ТУ2-053-0224842-008-89 (DN10, 4 распред., 220В переменный ток 50Гц).
- С другим напряжением: Пневмоблок ПБУ7.10.224 УХЛ4 (DN10, 4 распред., 24В постоянный ток).
- С другим количеством каналов: Пневмоблок ПБУ7.10.326 УХЛ4 (DN10, 3 распред., 220В переменный ток 50Гц).
Специалисты компании ГИДРАВЛИКА всегда готовы помочь с расшифровкой старого обозначения и подбором актуальной модели пневмоблока управления бренда ГИДРАВЛИК.

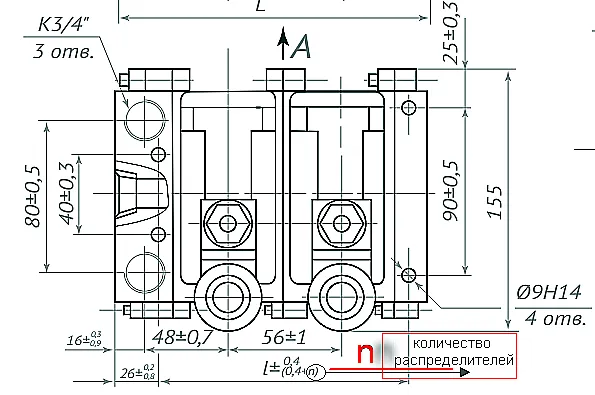

Визуализация изделия
 |
 |
 |

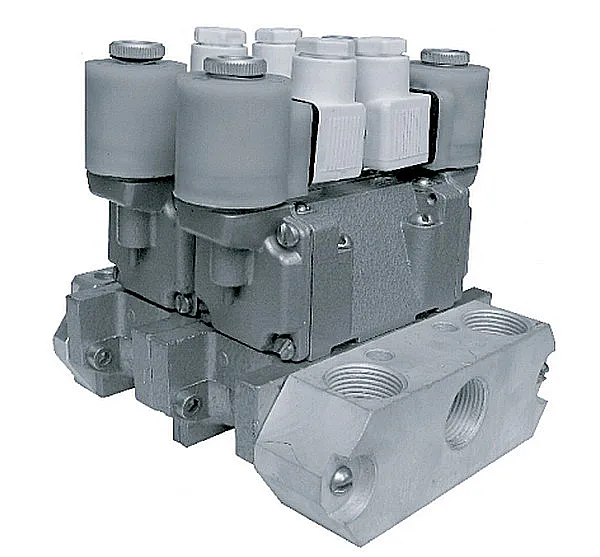

| Вид спереди на блок ПБУ7-10.4 |
Боковой вид батарейного блока |
Задняя панель с маркировкой |
