Назначение и описание изделия

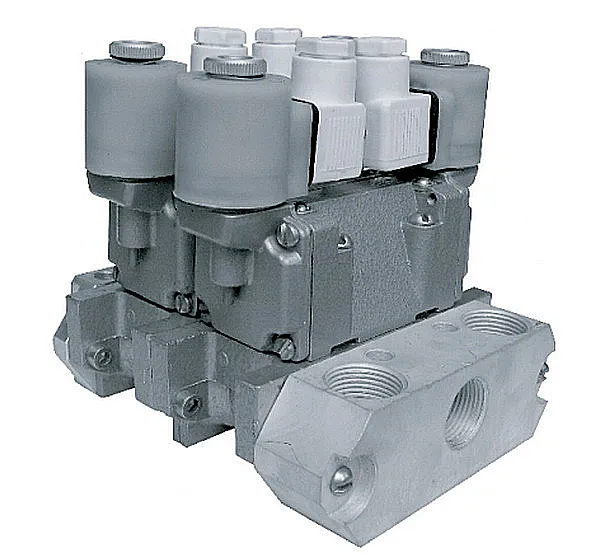

Пневмоблок управления ПБУ7-10.3ХХ УХЛ4 представляет собой компактный модуль, предназначенный для централизованного управления несколькими пневматическими исполнительными механизмами. Он выполняет функции распределения и коммутации сжатого воздуха в системах автоматизации технологических процессов.
Основная функция устройства – управление пневматическими приводами литейных машин и другого промышленного оборудования. Пневмоблок управления объединяет в едином корпусе три распределительных элемента, что упрощает монтаж и сокращает количество соединительных линий на пневмосхеме.
Вес и габаритные размеры варьируются в зависимости от модификации. Для базовой модели серии ПБУ7.10.3 габариты составляют 222x186 мм, масса не превышает 4,8 кг. Данные по всей серии представлены в таблице ниже.
Код ТН ВЭД для подобных пневматических блоков управления — 8481 20 000 0 (клапаны для трубопроводов, краны и аналогичная арматура).
| Параметр | ПБУ7.10.2 | ПБУ7.10.3 | ПБУ7.10.4 | ПБУ7.20.232.231 |
|---|
| Условный проход, мм | 10 | 20 |
| Масса, кг, не более | 3,44 | 4,8 | 6,16 | 7,8 |
| Габариты (ШxВ), мм | 166х130 | 222х186 | 278х242 | - |
Инженер жалуется коллеге: «С этим новым пневмоблоком управления у меня голова кругом идет! Уже третий день пытаюсь найти, где тут кнопка «Сделать все хорошо». Оказывается, он и так работает идеально — просто давление в линии было низкое!»
Технические характеристики ПБУ 7-10.3
Ключевые эксплуатационные параметры пневмоблока ПБУ7-10.3 определяют область его применения и надёжность работы.
| Параметр | Значение для ПБУ7.10.3 |
|---|
| Рабочее давление (номинальное), МПа (кгс/см²) | 1,0 (10,0) |
| Минимальное давление, МПа (кгс/см²) | 0,25 (2,5) |
| Тип рабочей среды | Сжатый воздух с масляным туманом |
| Пропускная способность одного распределителя, м³/час, не менее | 1,5 |
| Диапазон температур эксплуатации | Определяется климатическим исполнением УХЛ4 |
| Присоединительные размеры | Резьба по условному проходу 10 мм |
| Степень защиты корпуса | IP 54 |
| Напряжение питания электромагнита (перем. ток 50 Гц), В | 36, 110, 220, 380 |
| Номинальная мощность электромагнита (перем. ток 50 Гц), В*А, не более | 27 |
Преимущества и особенности эксплуатации
- Батарейная конструкция: Интеграция трёх распределителей в один модуль повышает надёжность системы, сокращает время монтажа и количество потенциальных точек утечки. Такой пневмоблок управления оптимизирует компоновку шкафа управления.
- Увеличенный ресурс работы: Блок рассчитан на длительную эксплуатацию в составе непрерывно работающего оборудования благодаря использованию износостойких материалов уплотнений и качественной обработке каналов.
- Широкая совместимость: Унифицированные присоединительные размеры и стандартные напряжения питания позволяют интегрировать данный пневмоблок управления в большинство существующих промышленных пневмосистем без дорогостоящей адаптации.
- Стабильность работы: Обеспечивает точное и быстрое срабатывание управляемых приводов даже при минимальном давлении в системе от 0,25 МПа, что критично для цикличных операций литейных машин.
- Удобство сервисного обслуживания: Модульная конструкция и доступность ремкомплектов упрощают диагностику и замену изношенных компонентов, минимизируя простои оборудования.
Принцип работы в составе пневмосистемы
Пневмоблок управления ПБУ7-10.3 функционирует как управляемый электрическим сигналом распределительный узел. Сжатый воздух от компрессорной станции или ресивера подаётся на общий входной порт блока. При подаче напряжения на катушку одного из трёх электромагнитных распределителей его золотник перемещается, перенаправляя поток воздуха на соответствующий выходной порт, подключенный к исполнительному механизму (пневмоцилиндру, мембранному приводу). После снятия управляющего сигнала под действием возвратной пружины золотник занимает исходное положение, и канал перекрывается. Каждый из трёх распределителей в блоке управляется независимо.
Температурный режим и срок службы
Климатическое исполнение УХЛ4 предполагает эксплуатацию в умеренном и холодном макроклиматических районах. Блок рассчитан на работу в диапазоне температур окружающей среды, характерном для отапливаемых производственных помещений. Режим работы – продолжительный (S1) в соответствии с ГОСТ. На ресурс работы напрямую влияет качество подготовленной рабочей среды: очистка воздуха от влаги и твёрдых частиц, а также наличие в нём распылённого масла для смазки трущихся пар. Своевременная фильтрация и соблюдение допустимого давления существенно продлевают межсервисный интервал.
Область применения и типовое оборудование
Данный пневмоблок управления первоначально разработан для управления пневматическими приводами литейных машин (автоматов для литья под давлением, формовочных линий). Благодаря своей универсальности он также применяется в других областях промышленной автоматизации:
- Прессовое и штамповочное оборудование (управление зажимными устройствами, выталкивателями).
- Станки с ЧПУ (переключение инструмента, фиксация заготовок, управление защитными кожухами).
- Сборочные автоматизированные линии и роботизированные комплексы.
- Упаковочное и фасовочное оборудование.
- Технологические линии в деревообработке и производстве полимерных изделий.
Использование батарейного пневмоблока управления особенно оправдано на оборудовании, требующем одновременного или последовательного управления несколькими пневмоцилиндрами с централизованного пункта.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности пневмоблока управления рекомендуется иметь в запасе комплект сменных элементов.
| Наименование запчасти | Причина возможного износа |
|---|
| Комплект уплотнительных манжет (кольца круглого сечения) | Естественный износ, работа в условиях повышенной загрязнённости воздуха, нерегулярная смазка. |
| Возвратные пружины золотников | Усталость металла при большом количестве циклов срабатывания. |
| Электромагнитная катушка | Перегрев из-за нарушения условий охлаждения, скачки напряжения в сети. |
| Золотник (плунжер) распределителя | Абразивный износ при плохой фильтрации воздуха, задиры. |
| Уплотнительные прокладки межблочных соединений | Потеря эластичности, температурные деформации. |
Типичные ошибки при подборе пневмоблока
- Выбор только по присоединительной резьбе. Важно учитывать требуемую пропускную способность (расход воздуха) для ваших потребителей. Недостаточный расход приведёт к медленной работе пневмоцилиндров.
- Игнорирование параметров питающей сети. Напряжение и род тока (постоянный/переменный) катушек должны строго соответствовать параметрам системы управления, иначе потребуется установка дополнительных промежуточных реле или повреждение электромагнита.
- Пренебрежение качеством подготовки воздуха. Установка блока в линию без фильтра-влагоотделителя и лубрикатора резко сократит его ресурс. Требуется класс загрязнённости не грубее 10 по ГОСТ 17433-80.
- Несоответствие климатического исполнения условиям монтажа. Исполнение УХЛ4 предназначено для установки внутри помещений. Для неотапливаемых цехов или уличного размещения требуется выбор соответствующего климатического исполнения.
Условное обозначение (шифр)
Индекс модели ПБУ 7-10.3ХХ УХЛ4 расшифровывается следующим образом:
- ПБУ 7 – пневмоблок управления, тип 7.
- 10 – условный проход, мм (в данном случае 10 мм). Следующая цифра (3) указывает на количество распределителей в блоке.
- Последующие символы (ХХ) обозначают электрические параметры: род тока (1,2,3) и номинальное напряжение питания (1-7). Например, 226: 2 – переменный ток 50 Гц, 2 – 24В, 6 – исполнение по напряжению.
- УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150 (для умеренного и холодного климата, в закрытых помещениях с искусственной вентиляцией).
Для корректного заказа необходимо точно определить требуемую комбинацию этих параметров.
Габаритные и присоединительные размеры
Габариты корпуса модели ПБУ7.10.3 составляют 222 мм в ширину и 186 мм в высоту. Присоединительные порты имеют резьбу, соответствующую условному проходу 10 мм (например, трубная резьба G3/8" или метрическая). Перед монтажом необходимо сверить межосевые расстояния и тип резьбы на установочной плоскости блока с параметрами монтажной пластины или поверхности в шкафу управления. Это гарантирует герметичное подключение без применения дополнительных переходников.

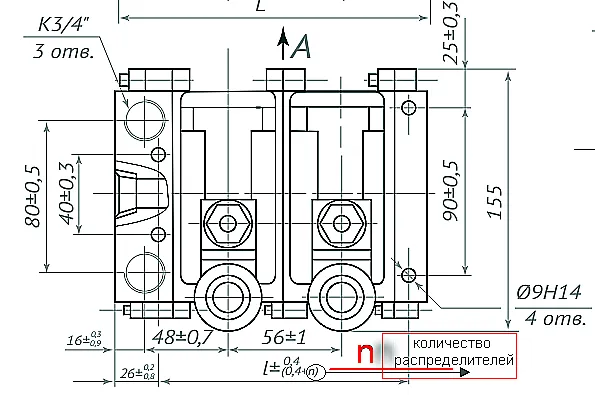

Рис. 1. Чертёж пневмоблока управления ПБУ7-10.3: вид спереди с размерами подключения
Рис. 2. Схема подключения пневмоблока ПБУ7-10.3ХХ УХЛ4 к пневмосети
Рис. 3. Вид пневмоблока управления ПБУ7-10.3 со стороны электрических клемм
Примеры оформления заказа
Для заказа пневмоблока управления необходимо указать полное обозначение по ТУ.
- Пример 1 (базовая модель): Пневмоблок управления ПБУ7.10.236 УХЛ4 – батарейный блок с тремя распределителями на переменный ток 50 Гц, напряжение 36В.
- Пример 2 (с другим напряжением): Пневмоблок управления ПБУ7.10.226 УХЛ4 – вариант с напряжением питания электромагнитов 24В.
- Пример 3 (с другим родом тока): Пневмоблок управления ПБУ7.10.316 УХЛ4 – исполнение на постоянном токе, напряжение 110В.
Наши специалисты помогут подобрать нужную модификацию или аналог под параметры вашей системы. Оставить заявку на консультацию можно через форму обратной связи.
