Пневмоблок управления ПБУ7-10.7 УХЛ4 является высоконадежным батарейным блоком, оснащенным семью распределителями. Основное назначение – централизованное управление пневматическими приводами промышленного оборудования, в первую очередь литейных машин. Блок обеспечивает распределение сжатого воздуха и управление несколькими исполнительными механизмами, что повышает эффективность и упрощает конструкцию пневмосистемы.
Основные параметры, габариты и вес пневмоблока ПБУ7-10.7
Конструкция пневмоблока управления ПБУ7 рассчитана на долговечную работу при соблюдении условий эксплуатации. Ниже приведены массогабаритные характеристики различных типоразмеров, входящих в серию.
| Типоразмер | Габаритные размеры, мм | Масса, кг, не более | Код ТН ВЭД |
| ПБУ7.10.2 | 166х130 | 3,44 | 8413 81 000 0 |
| ПБУ7.10.3 | 222х186 | 4,8 | 8413 81 000 0 |
| ПБУ7.10.4 | 278х242 | 6,16 | 8413 81 000 0 |
| ПБУ7.20.232.231 | - | 7,8 | 8413 81 000 0 |
Код ТН ВЭД 8413 81 000 0 соответствует устройствам для пневматического распределения и управления.
Инженер спрашивает у пневмоблока управления: «Почему у тебя семь распределителей?» А тот отвечает: «Чтобы управлять не только оборудованием, но и настроением начальства!»
Технические характеристики серии ПБУ7-10.7
Эксплуатационные параметры пневмоблока управления ПБУ7-10.7 определяют его применимость в различных производственных процессах. Ключевые технические характеристики для основных типоразмеров собраны в таблице ниже.
| Параметр | ПБУ7.10.2 | ПБУ7.10.3 | ПБУ7.10.4 | ПБУ7.20.232.231 |
| Условный проход | 10 | 20 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10,0) |
| Минимальное давление, МПа (кгс/см²) | 0,25 (2,5) | 0,3 (3,0) |
| Пропускная способность каждого распределителя, м³/час, не менее | 1,5 | 5,6 |
| Диапазон рабочих температур | от -40°C до +50°C |
| Тип рабочей среды | Сжатый воздух, класс загрязненности не грубее 10 по ГОСТ 17433-80, с распыленным маслом |
| Присоединительные размеры | Резьба, соответствующая условному проходу 10 | Резьба, соответствующая условному проходу 20 |
| Электрическое напряжение | Постоянный ток: 12, 24, 48, 110 В
Переменный ток 50 Гц: 36, 110, 220, 380 В
Переменный ток 60 Гц: 110, 220 В |
| Номинальная мощность электромагнита, не более | Постоянный ток: 14 Вт
50 Гц: 21 В·А
60 Гц: 28 В·А | Постоянный ток: 18 Вт
50 Гц: 27 В·А
60 Гц: 36 В·А | Постоянный ток: 24 Вт
50 Гц: 36 В·А
60 Гц: 48 В·А | Постоянный ток: 8 Вт
50 Гц: 10 В·А
60 Гц: 13 В·А |
| Утечка воздуха, см³/мин, не более | - | 320 |
Преимущества и особенности эксплуатации
Внедрение пневмоблока управления ПБУ7-10.7 в производственную линию предоставляет ряд ключевых выгод для технического специалиста:
- Высокая надежность и минимизация простоев. Конструктивные особенности и подбор материалов обеспечивают высокий ресурс работы в условиях циклической нагрузки.
- Оптимизация обслуживания. Компактный монтаж всех распределителей в единый блок снижает затраты на сервисное обслуживание и упрощает диагностику.
- Стабильность рабочих параметров. Благодаря точному регулированию потока и давления поддерживается заданная производительность пневмоприводов.
- Универсальность подключения. Поддержка широкого спектра напряжений и родов тока позволяет интегрировать пневмоблок в различные системы управления без дополнительных преобразователей.
- Адаптивность к условиям среды. Климатическое исполнение УХЛ4 и степень защиты IP54 позволяют использовать блок в неотапливаемых цехах и помещениях с повышенной запыленностью.
Принцип работы батарейного блока
В стандартной схеме пневмоблок управления ПБУ7-10.7 монтируется в линию подачи сжатого воздуха после подготовительной аппаратуры (фильтр-влагоотделитель, редуктор). Воздух поступает на общий входной коллектор блока, откуда распределяется по индивидуальным каналам к золотниковым распределителям. Управление каждым каналом осуществляется электрическим сигналом, подаваемым на электромагнитный привод соответствующего клапана. При активации электромагнита золотник перемещается, открывая проход рабочей среде к исполнительному органу (пневмоцилиндру, мембранному приводу). После снятия управляющего сигнала клапан возвращается в исходное положение, сбрасывая давление в рабочей полости. Такая схема позволяет прецизионно управлять комплексом механизмов с использованием централизованной системы управления.
Ресурс работы и сервисное обслуживание
Срок службы пневмоблока управления ПБУ7-10.7 существенно зависит от качества подаваемой рабочей среды и соблюдения рекомендованных условий эксплуатации. Наиболее подвержены износу уплотнительные элементы (манжеты, кольца) и подвижные части золотников. Для поддержания высокого ресурса работы критически важна эффективная фильтрация масла и воздуха, подаваемых в блок. Рекомендуется периодический контроль утечек рабочей среды и проверка работоспособности электромагнитных катушек. При необходимости ремонта возможна замена отдельных распределителей или их компонентов. Компания-поставщик предоставляет техническую поддержку и услуги по подбору и поставке ремкомплектов.
Области применения пневмоблока управления ПБУ7
Батарейный блок с семью распределителями нашел широкое применение в различных отраслях промышленности:
- Металлургия и литейное производство: управление механизмами литейных машин, прессового оборудования.
- Машиностроение: автоматизация работы станков с числовым программным управлением (ЧПУ), систем зажима и позиционирования.
- Строительная и дорожная техника: управление гидравлическими манипуляторами, отбойными молотками, системами открывания/закрывания.
- Производство упаковки и обработки изделий: в составе пневмостанций для приводов конвейеров, штамповочных прессов.
Типичные ошибки при подборе
Неточный подбор пневмоблока управления может привести к нестабильной работе системы или преждевременному выходу его из строя. Наиболее распространенные ошибки включают:
- Выбор модели исключительно по присоединительной резьбе без учета номинального и минимального давления в системе, что может привести к неполному открытию клапанов или их повреждению.
- Пренебрежение параметром пропускной способности, что чревато недостаточным расходом воздуха на исполнительные механизмы.
- Неучет типа и качества рабочей среды. Использование несмазываемого или загрязненного воздуха вне пределов, установленных ГОСТом, ускоряет износ уплотнений.
- Подбор неверного напряжения питания электромагнитов, влекущий за собой нестабильное срабатывание или перегрев катушек.
Условное обозначение и расшифровка индекса
Код модели пневмоблока ПБУ7 имеет структурированный вид, отражающий его ключевые параметры. Например, обозначение ПБУ7.10.226 УХЛ4 расшифровывается следующим образом:
- ПБУ7 – тип изделия (пневмоблок управления).
- 10 – условный проход (10 мм).
- 2 – количество распределителей (в данном случае – 2).
- 2 – род тока (2 – переменный ток 50 Гц).
- 6 – номинальное напряжение (6 соответствует 220 В для переменного тока).
- УХЛ4 – климатическое исполнение (умеренно-холодный климат) и категория размещения 4 (в закрытых помещениях).
Габариты и внешний вид
Ниже представлены изображения пневмоблока управления ПБУ7-10.7 УХЛ4, иллюстрирующие его конструкцию и удобство монтажа.
 |  |  |

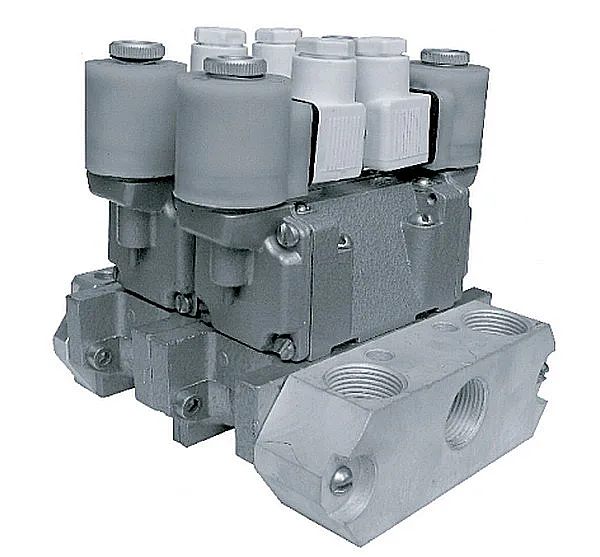

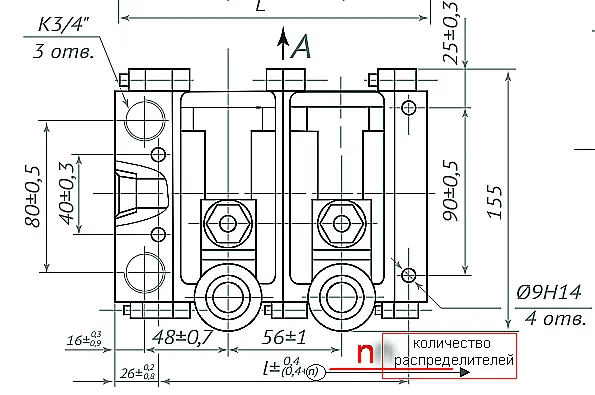

Вид спереди пневмоблока управления ПБУ7-10.7 УХЛ4, компактное расположение электромагнитных клапанов. | Боковой ракурс пневмоблока ПБУ7, демонстрирующий патрубки для подключения пневмолиний. | Схематическое изображение плана монтажа пневмоблока управления ПБУ7-10.7. |
При монтаже важно обеспечить соответствие присоединительных размеров каналов подачи воздуха и удобный доступ к электрическим клеммам для подключения.
Примеры заказа пневмоблока ПБУ7
При оформлении заказа необходимо корректно указать условное обозначение требуемой модификации. Вот несколько примеров типовых обозначений:
- Базовая модель с тремя распределителями на переменный ток 220В 50Гц: Пневмоблок ПБУ7.10.226 УХЛ4
- Вариант с четырьмя распределителями для сети постоянного тока 24В: ПБУ7.10.212 УХЛ4
- Модель с увеличенным условным проходом для высоких расходов: ПБУ7.20.232.231 УХЛ4 (примерного исполнения).
Для уточнения наличия и получения консультации по подбору обратитесь к специалистам на сайте.
Часто задаваемые вопросы про пневмоблок управления ПБУ7
Как выбрать модификацию пневмоблока ПБУ7 по давлению, расходу и типу подключения?
Ключевыми параметрами для выбора являются номинальное давление (до 1,0 МПа), минимальное давление запуска (от 0,25 МПа) и пропускная способность каждого распределителя (от 1,5 до 5,6 м³/час). Также необходимо определиться с родом тока (постоянный или переменный 50/60 Гц) и номинальным напряжением, исходя из параметров вашей системы управления.
Какие сроки поставки и доставки по России и СНГ для пневмоблока управления ПБУ7?
Поставки организуются в течение 10-15 рабочих дней после согласования заказа. Точные сроки зависят от региона. Информацию о наличии на складах в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске и других городах России, а также вопросы доставки в страны СНГ можно уточнить у менеджеров компании.
Какие условия эксплуатации для пневмоблока ПБУ7 (мороз, пыль, качество воздуха)?
Пневмоблок управления ПБУ7-10.7 УХЛ4 рассчитан на работу при температуре окружающей среды от -40°C до +50°C. При размещении на открытых площадках или в пыльных цехах рекомендуется использовать защитные кожухи. Рабочая среда – сжатый воздух класса чистоты не ниже 10 по ГОСТ 17433-80 с обязательным наличием распыленного масла вязкостью 10-35 мм²/с.
Совместим ли пневмоблок ПБУ7 с существующим оборудованием и можно ли подобрать аналог?
Да, пневмоблок управления ПБУ7 имеет стандартизированные габаритные и присоединительные размеры, что обеспечивает его установку в большинство типовых пневмосистем. При необходимости замены устаревшего оборудования или подбора функционального аналога наши специалисты помогут произвести подбор по техническому заданию.
