Описание и назначение пневмоблока управления ПБУ3
Пневмоблок управления ПБУ 3-ХХ УХЛ4 представляет собой многофункциональное устройство, разработанное для интеграции в промышленные пневматические системы. Его основное назначение — управление линией МФК-2 и станками МОК-3, МОК-4. Устройство выполняет четыре ключевые функции: точное регулирование давления, непрерывный контроль заданных параметров, управление подачей сжатого воздуха и оперативная сигнализация при отклонении давления от установленного рабочего диапазона.
Основные параметры, габариты и код ТН ВЭД
Конструкция ПБУ3 оптимизирована для монтажа на плите, что обеспечивает простоту установки и надежное крепление. Условный проход устройства составляет Ду=2,5мм, что определяет совместимость с соответствующими трубопроводами. Вес блока не превышает 1,96 кг, что указывает на его компактность.
| Параметр | Значение для модели ПБУ3 |
|---|
| Условный проход (Ду) | 2,5 мм |
| Масса, не более | 1,96 кг |
| Примерный код ТН ВЭД | 8412 39 000 0 (для пневматических устройств управления) |
Инженер настраивает пневмоблок ПБУ 3-ХХ УХЛ4 и ворчит: «Опять давление скачет!» Коллега, не отрываясь от чертежей, отвечает: «А ты проверь, тот ли у тебя ПРЭ 3/2,5 стоит? Может, он с утра не в настроении».
Подробные технические характеристики
Устройство Пневмоблок управления ПБУ3 рассчитано на длительную эксплуатацию в составе сложных пневмосистем. Его технические параметры гарантируют стабильную работу при соблюдении рекомендованных условий.
| Характеристика | Значение |
|---|
| Рабочее давление, номинальное | 1,0 МПа (10,0 кгс/см²) |
| Минимальное давление питания | 0,14 МПа (1,4 кгс/см²) |
| Диапазон рабочих температур | От -10°C до +40°C (для исполнения УХЛ4) |
| Тип рабочей среды | Сжатый воздух, очищенный от влаги и масляных включений |
| Присоединительные размеры | Условный проход Ду=2,5 мм |
| Производительность (расход при 0,4 МПа) | Не менее 0,1 м³/мин |
| Электрическое напряжение питания | Постоянный ток: 12, 24, 48, 110 В.
Переменный ток 50 Гц: 24, 36, 110, 220, 380 В.
Переменный ток 60 Гц: 110, 220 В. |
| Максимальная частота срабатываний | 1000 циклов в минуту |
| Время срабатывания | Включение: ≤ 0,020 с, выключение: ≤ 0,012 с |
| Масса, не более | 1,96 кг |
Преимущества и особенности эксплуатации
Использование пневмоблока ПБУ 3-ХХ УХЛ4 с Ду=2,5мм приносит ряд эксплуатационных выгод для промышленных предприятий.
- Снижение простоев оборудования. Высокая надежность и быстродействие устройства минимизируют риски незапланированных остановок производственных линий.
- Увеличение ресурса работы пневмосистемы. Точное регулирование давления и контроль его отклонений предотвращают перегрузки и износ других компонентов, таких как цилиндры и клапаны.
- Удобство монтажа и сервисного обслуживания. Конструкция, предназначенная для монтажа на плите, упрощает установку, а модульный принцип построения облегчает замену износившихся элементов, например, уплотнений из ремкомплекта.
- Стабильность рабочих параметров. Блок обеспечивает поддержание заданного давления в широком диапазоне входных условий, что критично для точных технологических операций.
- Широкая совместимость. Агрегат легко интегрируется в типовые системы управления, используемые в станках МОК-3, МОК-4 и линии МФК-2, а также может быть адаптирован для другого оборудования.
Как работает пневмоблок ПБУ3 в системе
Принцип функционирования основан на последовательном выполнении операций. Сжатый воздух от магистрали поступает на вход устройства. Встроенный редуктор (ПРЭ 3/2,5) снижает и стабилизирует давление до требуемого значения. Датчик контроля (РД-23) непрерывно отслеживает этот параметр. Управляющий модуль (П-МК 05.06) по электрическому сигналу активирует электромагнитный клапан, регулируя подачу воздуха к исполнительным механизмам. При выходе давления за установленные пределы блок формирует сигнал тревоги.
Температурный режим, ресурс и факторы влияния
Климатическое исполнение УХЛ4 определяет область применения ПБУ3 в условиях умеренного и холодного климата. Устройство рассчитано на непрерывный режим работы при температурах окружающей среды от -10°C до +40°C. Циклические нагрузки с частотой до 1000 срабатываний в минуту не снижают его надежности. На срок службы напрямую влияет качество подготовки рабочей среды: наличие фильтрации масла и влаги в воздухе, соблюдение номинального давления и регулярность профилактических осмотров. При корректной эксплуатации ресурс пневмоблока существенно возрастает.
Сферы применения и типы оборудования
Основная область применения пневмоблока управления ПБУ3 — промышленное оборудование с пневматическим приводом. Помимо управления линией МФК-2 и станками серии МОК, устройство востребовано в следующих областях:
- Металлообрабатывающие и деревообрабатывающие станки с автоматическими зажимными устройствами и подачами.
- Прессовое оборудование, где требуется точное управление давлением в полостях цилиндров.
- Сборочные автоматизированные линии и манипуляторы.
- Спецтехника и строительное оборудование с пневмосистемами управления.
- Испытательные стенды и лабораторные установки, нуждающиеся в стабилизации давления.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности ПБУ 3-ХХ УХЛ4 рекомендуется иметь на складе типовой набор запасных частей. Выход из строя отдельных элементов часто связан с естественным износом или нарушением условий эксплуатации.
| Наименование детали | Функция в блоке | Условия и причины износа |
|---|
| Уплотнительные кольца и манжеты (различных сечений) | Обеспечение герметичности в местах соединений и подвижных узлах | Потеря эластичности из-за температурных перепадов, механический износ при трении, разрушение от загрязненной рабочей среды. |
| Мембрана редуктора давления | Ключевой элемент узла регулирования ПРЭ 3/2,5 | Деформация или разрыв при резких скачках давления, старение материала. |
| Электромагнитная катушка клапана | Создание магнитного поля для перемещения золотника | Перегрев при длительной работе под напряжением, превышающем номинал, обрыв обмотки. |
| Возвратная пружина золотника | Возврат управляющего элемента в исходное положение после срабатывания | Потеря упругости (усталость металла) вследствие высокочастотных циклов. |
| Шток и золотник клапана | Непосредственное распределение потоков воздуха | Задиры и износ рабочей поверхности при попадании абразивных частиц без должной фильтрации масла и воздуха. |
Распространенные ошибки при подборе пневмоблока
- Ориентация только на присоединительный размер. Выбор модели, например, по Ду=2,5мм, без учета необходимого расхода воздуха (не менее 0,1 м³/мин) и рабочего давления (до 1,0 МПа).
- Игнорирование климатического исполнения. Установка устройства УХЛ4 в условия, выходящие за температурный диапазон от -10°C до +40°C, например, в неотапливаемых цехах с сильными морозами.
- Несоответствие типа рабочей среды. Подача на вход неочищенного воздуха с влагой, пылью или масляным туманом, что приводит к быстрому засорению и выходу из строя редуктора и клапанов.
- Неверный выбор электрических параметров. Подключение к сети с напряжением, не соответствующим паспортным данным блока (12-380 В, постоянный/переменный ток).
Расшифровка условного обозначения модели
Маркировка ПБУ 3-ХХ УХЛ4 содержит всю необходимую информацию для идентификации. ПБУ — сокращение от «Пневмоблок Управления». Цифра 3 указывает на модификацию в серии (отличается от ПБУ1 и ПБУ2 параметрами прохода и производительности). ХХ — это переменная часть, обозначающая конкретные исполнения по типу встроенных элементов (например, ПРЭ 3/2,5 — редуктор, РД-23 — датчик, П-МК 05.06 — управляющий модуль). УХЛ4 — климатическое исполнение и категория размещения: для работы в макроклиматических районах с умеренным и холодным климатом, в закрытых помещениях с искусственно регулируемыми условиями.
Визуализация устройства и его монтажа

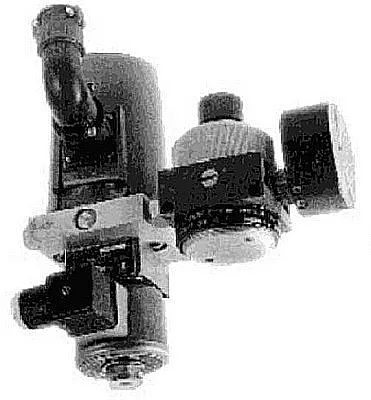

На фотографиях представлен пневмоблок управления ПБУ3 с различных ракурсов. Хорошо видны органы регулировки, элементы подключения пневмолиний с Ду=2,5мм и электрических разъемов. Конструкция предусматривает надежное крепление для монтажа на плите.
Габаритные и присоединительные размеры для проверки совместимости
При интеграции ПБУ 3-ХХ УХЛ4 в существующую систему необходимо проверить соответствие его габаритов свободному пространству в шкафу управления или на раме оборудования. Ключевой размер для подключения — условный проход Ду=2,5мм. Также следует учитывать расстояние между крепежными отверстиями на основании устройства для его фиксации на плите. Точные чертежи с размерами доступны по запросу у наших инженеров.
Варианты оформления заказа модели ПБУ3
При обращении в компанию «ГИДРАВЛИКА» вы можете заказать пневмоблок управления в различных исполнениях, подобранных под ваши задачи:
- Базовая комплектация: ПБУ 3-ХХ УХЛ4 с параметрами Ду=2,5мм, в составе редуктор ПРЭ 3/2,5, датчик РД-23, блок управления П-МК 05.06, для монтажа на плите.
- Модификация с расширенным диапазоном давления: ПБУ 3-ХХ УХЛ4 с номинальным давлением 1,6 МПа и повышенной производительностью.
- Исполнение с альтернативным электрическим подключением: ПБУ 3-ХХ УХЛ4 с клеммной колодкой или разъемом другого стандарта под конкретное напряжение сети.
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА во все регионы России и страны СНГ. Мы обеспечиваем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты готовы предоставить детальную техническую консультацию, помочь с подбором аналога для вашей системы и оформить заявку на поставку. Для связи используйте сайт 777-gidra.ru или форму обратной связи.
