Пневмоблок управления ПБУ 7-10.2ХХ УХЛ4 представляет собой компактную батарейную сборку, предназначенную для централизованного управления пневматическими цилиндрами и приводами. Основная область применения данного оборудования – оснащение литейных машин (автоматов для литья под давлением, литьевых машин). Он обеспечивает надежное и точное распределение сжатого воздуха по исполнительным механизмам.
Описание и назначение
Это компактный и функциональный узел, выполняющий роль центрального распределительного пункта для сжатого воздуха в пневмосистеме. Конструктивно он представляет собой моноблок, объединяющий несколько (в данном случае два) пневматических распределителя, что упрощает монтаж и снижает количество мест потенциальных утечек. Основная задача – управление работой пневмоцилиндров литейного оборудования, обеспечивая цикличность процессов зажима форм, выталкивания отливок и других операций.
Габариты, вес и Код ТН ВЭД
Конкретные габаритные размеры и масса пневмоблока варьируются в зависимости от количества распределителей в сборке и типоразмера условного прохода. Базовая модель ПБУ 7-10.2ХХ имеет условный проход 10 мм. Для подбора под существующую пневмомагистраль необходимо учитывать присоединительные размеры. Код ТН ВЭД для подобного оборудования обычно относится к группе 8481 (Арматура трубопроводная). Точный код уточняется при таможенном оформлении в зависимости от конкретной конфигурации.
| Модель (типоразмер) |
Ширина x Высота, мм (габариты) |
Масса, кг, не более |
| ПБУ7.10.2 (2 распред., Ду10) |
166 x 130 |
3.44 |
| ПБУ7.10.3 (3 распред., Ду10) |
222 x 186 |
4.80 |
| ПБУ7.10.4 (4 распред., Ду10) |
278 x 242 |
6.16 |
| ПБУ7.20.232.231 (специсполнение) |
– |
7.80 |
Инженер вызывает механика: «Срочно нужен новый батарейный блок ПБУ7, старый не справляется с управлением!». Механик смотрит на схему и спрашивает: «А давление-то воздуха вы проверили?». Оказалось, забыли открыть магистральный вентиль. Мораль: даже самый надежный пневмоблок управления не работает без правильного входного давления.
Технические характеристики пневмоблока управления ПБУ 7-10
Устройство рассчитано на работу в стандартных для промышленной пневматики условиях. Выбор конкретной модификации осуществляется по электрическим параметрам и требуемой пропускной способности.
| Параметр |
Значение / Диапазон |
| Рабочее давление (номинальное), МПа (кгс/см²) |
1,0 (10,0) |
| Минимальное рабочее давление, МПа |
0.25 – 0.3 (в зависимости от типоразмера) |
| Тип рабочей среды |
Сжатый воздух, очищенный и смазанный |
| Температурный диапазон эксплуатации |
Определяется климатическим исполнением (УХЛ4) |
| Условный проход (Ду), мм |
10 (для серии .10), 20 (для серии .20) |
| Пропускная способность одного распределителя, м³/час, не менее |
От 1.5 (Ду10) до 5.6 (Ду20) |
| Напряжение питания электромагнитов |
Постоянный ток: 12, 24, 48, 110 В.
Переменный 50 Гц: 36, 110, 220, 380 В. |
| Степень защиты по ГОСТ |
IP54 (защита от пыли и брызг воды) |
Преимущества и особенности эксплуатации
Использование готового батарейного блока управления, такого как ПБУ 7-10.2ХХ УХЛ4, предоставляет ряд существенных выгод для производственных и сервисных предприятий:
Сокращение времени монтажа и отладки. Предсобранный и настроенный на заводе блок с двумя распределителями требует лишь подключения к пневмолинии и электрическим сигналам управления, в отличие от раздельного монтажа отдельных компонентов.
Повышение надежности и снижение утечек. Интегральная конструкция минимизирует количество резьбовых соединений в магистрали высокого давления, что напрямую влияет на герметичность системы в целом.
Удобство ТО и ремонта. Модульная конструкция многих узлов и наличие ремкомплектов позволяют проводить замену износившихся уплотнений или соленоидов без демонтажа всей сборки, сокращая простой оборудования.
Стандартизация подключения. Каждый распределитель в составе пневмоблока управления имеет типовые порты (питание P, выходы A/B, выхлоп R/S), что упрощает интеграцию в существующие схемы и чтение пневматических чертежей.
Адаптивность к различным сетям. Благодаря широкому выбору напряжений питания электромагнитов, блок может быть интегрирован как в цеховые сети 220/380 В, так и в системы управления с низковольтным постоянным током (12, 24 В).
Принцип работы в системе
Сжатый воздух от цеховой сети или компрессорной станции подается на общий входной порт (P) пневмоблока управления. Внутри корпуса магистраль разводится на каждый из двух распределителей. При подаче электрического сигнала на катушку соответствующего соленоида происходит переключение его золотника. Это открывает путь воздуху от общего входа P к рабочему выходу A (или B), направляя поток к поршневой полости управляемого пневмоцилиндра. Отработанный воздух из противоположной полости цилиндра через другой выход распределителя сбрасывается в атмосферу через выхлопные порты (R/S). Двухсекционная конструкция батарейного блока позволяет независимо управлять двумя различными приводами от одного источника давления и питания.
Режим работы, требования к среде и ресурс
Пневмоблок управления ПБУ7 предназначен для продолжительной работы в циклическом режиме, характерном для литейных автоматов. Допустимый диапазон температур окружающей среды определяется исполнением УХЛ4 (умеренный и холодный климат). Критически важным фактором для долговечности устройства является качество подаваемой рабочей среды. Воздух должен соответствовать классу чистоты не хуже 10 по ГОСТ 17433-80 и содержать распыленное масло в концентрации 2-4 капли на кубометр. Это обеспечивает смазку трущихся пар золотника и продлевает срок службы уплотнений. При соблюдении требований к фильтрации и регулярном обслуживании ресурс работы блока составляет многие тысячи циклов. Основные изнашиваемые компоненты – резиновые манжеты и уплотнительные кольца золотников, а также соленоиды управления, ресурс которых зависит от качества напряжения питания.
Область применения и совместимое оборудование
Основная сфера использования – литейное производство. Блоки ПБУ 7-10.2ХХ применяются на автоматах для литья под давлением из цветных металлов и сплавов, машинах для литья по выплавляемым моделям, другом литьевом оборудовании для управления механизмами зажима пресс-форм, толкателями, поворотными столами. Помимо литейки, они могут использоваться в составе пневмосистем промышленных роботов-манипуляторов, сборочных автоматов или специальных станков, где требуется компактное и надежное управление несколькими приводами от единого источника сигналов.
Состав ремкомплекта и типовые изнашиваемые детали
Для поддержания работоспособности пневмоблока управления рекомендуется иметь ремкомплект. Чаще всего требуется замена следующих элементов:
| Наименование детали/узла |
Причина износа/неисправности |
| Комплект уплотнений золотника (манжеты, кольца) |
Естественный износ от трения, работа с неочищенным или сухим воздухом. |
| Возвратная пружина золотника |
Усталость металла при большом количестве циклов. |
| Катушка (соленоид) электромагнита |
Термический пробой изоляции из-за скачков напряжения или перегрева. |
| Уплотнительные прокладки межблочных соединений |
Потеря эластичности, механическое повреждение при разборке. |
Типичные ошибки при подборе
Избегайте следующих распространенных ошибок, которые могут привести к неправильной работе или поломке оборудования:
1. Подбор только по типу подключения или габаритам без учета требуемой пропускной способности (расхода воздуха) для конкретного пневмоцилиндра. Недостаточный расход приведет к замедлению хода поршня.
2. Игнорирование требований к качеству сжатого воздуха. Подача воздуха без масляного тумана или с высокой влажностью/твердыми частицами резко сокращает ресурс уплотнений и засоряет каналы.
3. Несоответствие напряжения питания. Подключение катушки на 24 В к сети 220 В мгновенно выведет ее из строя, и наоборот, катушка на 220 В не сработает от низкого напряжения. Следует строго соблюдать параметры, заложенные в шифре модели.
4. Невнимание к климатическому исполнению. Установка блока УХЛ4 в тропическом климате или под прямой струю воды (несмотря на IP54) может привести к коррозии и отказам.

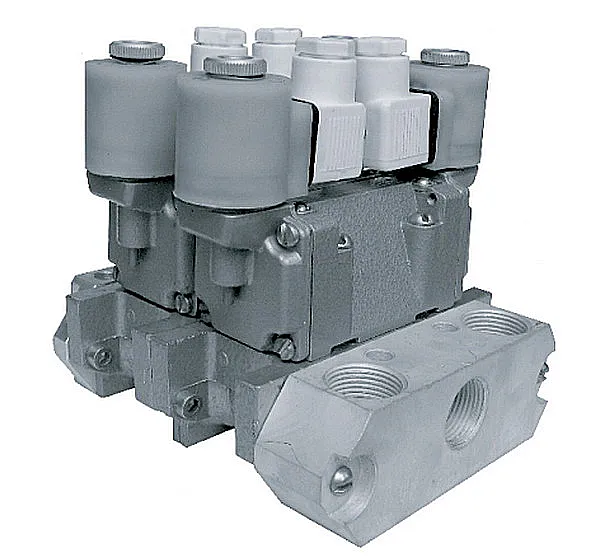

Вид спереди: пневмоблок управления ПБУ7.10 с двумя распределителями, видны монтажные отверстия, порты P, A, B и электрические разъемы соленоидов.
Вид сбоку: демонстрирует компактную, но прочную конструкцию корпуса батарейного блока и его относительные размеры.
Пневмоблок управления на испытательном стенде, пример его установки на оборудовании или монтажной плите.
Расшифровка условного обозначения (индекса) модели
Маркировка Пневмоблок управления ПБУ7.10.2ХХ УХЛ4 содержит всю необходимую информацию для заказа:
ПБУ7 – тип изделия: пневмоблок управления, седьмая модификация.
.10 – условный проход: 10 мм.
.2 – количество распределителей в блоке: два.
ХХ – позиции под указание рода тока и напряжения: например, .26 (переменный ток 50 Гц, 220 В) или .15 (постоянный ток, 110 В).
УХЛ4 – климатическое исполнение и категория размещения по ГОСТ 15150: для районов с умеренным и холодным климатом, в закрытых помещениях с искусственным регулированием условий.

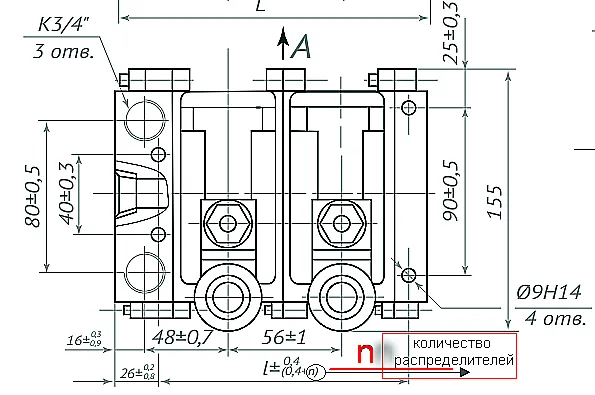

Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием необходимо сверить межосевые расстояния монтажных отверстий на корпусе пневмоблока управления и посадочные размеры на станине станка. Блоки серии ПБУ7.10.** монтируются на плоскость, размеры приведены в таблице выше. Присоединительная резьба на портах, как правило, метрическая или трубная (дюймовая), что необходимо уточнять по паспорту на конкретную модель или визуально при осмотре. Наличие двух распределителей в одном корпусе экономит монтажное пространство, но требует проверки на достаточность места для подвода воздушных шлангов и электрических кабелей к разъемам соленоидов.
Примеры заказа модификаций
В зависимости от потребностей производства, можно заказать различные варианты комплектации пневмоблока управления:
1. Базовая модель для сети 220В 50Гц: Пневмоблок управления ПБУ 7-10.226 УХЛ4 (два распред., переменный ток 50 Гц, 220 В).
2. Для низковольтной системы управления 24В DC: Пневмоблок управления ПБУ 7-10.214 УХЛ4 (два распред., постоянный ток, 24 В).
3. Модель с большей пропускной способностью (Ду20): Пневмоблок управления ПБУ 7-20.ххх.ххх – под заказ с уточнением электрических параметров.
Поставки, гарантия и техническая поддержка
Оборудование торговой марки ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем прямые поставки пневмоблоков управления ПБУ7 со склада в Москве и под заказ. Доставка возможна во все регионы Российской Федерации (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ. Наши специалисты готовы оказать консультацию по подбору аналога для замены вышедшего из строя узла, исходя из параметров вашей пневмосистемы. Для получения детальной технической информации, оформления заказа или расчета стоимости, пожалуйста, свяжитесь с нами через сайт 777-gidra.ru или оставьте заявку, воспользовавшись формой обратной связи.
