Пневмоблок управления ПБУ7-10.5ХХ — это компактный батарейный блок, предназначенный для централизованного управления пневматическими приводами технологического оборудования, прежде всего литейных машин. Он объединяет несколько распределителей в едином корпусе, что упрощает монтаж, обслуживание и повышает надежность пневмосистемы.
Описание и назначение
Пневмоблок управления ПБУ7-10.5 функционирует как управляющий узел в пневмосистемах. Его основная задача — подача, распределение и отсечка сжатого воздуха к исполнительным механизмам, таким как пневмоцилиндры. Конструкция блока ПБУ7 предусматривает установку от 2 до 4 электромагнитных распределителей в едином корпусе, что минимизирует количество соединений и точек потенциальных утечек.
Блок управления ПБУ 7-10.5ХХ УХЛ4 предназначен для работы в составе стационарного промышленного оборудования, функционирующего в умеренном и холодном климате (исполнение УХЛ4). Гарантированная работа обеспечивается при использовании очищенного сжатого воздуха.
| Габаритные размеры и масса пневмоблоков серии ПБУ7 |
| Типоразмер |
Условный проход |
Кол-во распределителей |
Габариты (ширина х высота), мм |
Масса, кг, не более |
| ПБУ7.10.2ХХ |
10 |
2 |
166 х 130 |
3,44 |
| ПБУ7.10.3ХХ |
10 |
3 |
222 х 186 |
4,8 |
| ПБУ7.10.4ХХ |
10 |
4 |
278 х 242 |
6,16 |
| ПБУ7.20.232.231 |
20 |
2 (схема 231) |
- |
7,8 |
Код ТН ВЭД: 8481 10 000 9 (Арматура для трубопроводов и котлов, включая редукционные и регулирующие клапаны, и клапаны обратные).
Инженер налаживает новую линию с пневмоблоком управления ПБУ. Коллега спрашивает: «Ну как, работает?» – «Да нормально, – отвечает инженер, – если не считать, что давление в два раза выше расчётного, а пневмоцилиндр двигается рывками.» Коллега, подумав: «Значит, блок управления исправен. Проблема в проектировщике.»
Технические характеристики
| Параметр |
ПБУ7.10.2ХХ |
ПБУ7.10.3ХХ |
ПБУ7.10.4ХХ |
ПБУ7.20.232.231 |
| Условный проход, DN |
10 |
20 |
| Номинальное давление, МПа (кгс/см²) |
1,0 (10,0) |
| Минимальное рабочее давление, МПа (кгс/см²) |
0,25 (2,5) |
0,3 (3,0) |
| Пропускная способность на один распределитель, м³/час, не менее |
1,5 |
5,6 |
Напряжение питания электромагнитов:
- постоянный ток (DC)
- переменный ток 50 Гц (AC)
- переменный ток 60 Гц (AC) |
12, 24, 48, 110 В
36, 110, 220, 380 В
110, 220 В |
| Ном. мощность электромагнита (DC), Вт, ≤ |
14 |
18 |
24 |
8 |
| Ном. мощность электромагнита (AC 50Гц), В·А, ≤ |
21 |
27 |
36 |
10 |
| Утечка воздуха, см³/мин, ≤ |
- |
320 |
| Тип рабочей среды |
Сжатый воздух, класс чистоты не грубее 10 по ГОСТ 17433-80, с распыленной смазкой (2-4 капли масла вязкостью 10-35 мм²/с на 1 м³ воздуха) |
| Степень защиты по ГОСТ 14254 |
IP54 |
| Климатическое исполнение |
УХЛ4 (умеренный и холодный климат, для закрытых помещений с отоплением) |
Преимущества и особенности эксплуатации
- Компактная батарейная конструкция. Объединение нескольких пневмораспределителей в одном пневмоблоке управления ПБУ экономит место в шкафу управления, сокращает количество трубных соединений и упрощает монтаж.
- Повышенная надежность системы. Меньшее количество резьбовых стыков снижает вероятность утечек сжатого воздуха, что обеспечивает стабильность давления в контурах.
- Удобство сервисного обслуживания. При необходимости замены или ремонта распределителя демонтаж всего узла управления упрощается по сравнению с отдельными элементами.
- Стандартизированные пневмосхемы. Исполнения с типовыми схемами подключения (например, 231) обеспечивают предсказуемость работы пневмоприводов и совместимость с существующим оборудованием литейных машин.
- Широкий выбор по напряжению питания. Наличие модификаций под постоянный и переменный ток с разными номиналами напряжения позволяет интегрировать блок в системы с различными источниками питания без дополнительных преобразователей.
Принцип работы
Пневмоблок управления ПБУ7-10.5 монтируется в разрыв напорной магистрали после подготовки воздуха (фильтр-регулятор-смазчик). Сжатый воздух поступает на общий вход блока, откуда распределяется по внутренним каналам к входам отдельных электромагнитных распределителей. При подаче управляющего электрического сигнала на катушку соответствующего распределителя происходит переключение его золотника. Это открывает путь воздуху от входа к одному из рабочих портов, соединенных с пневмоцилиндрами или иными исполнительными органами. После снятия сигнала золотник под действием возвратной пружины занимает исходное положение, выпуская воздух из рабочей полости привода через дренажные отверстия. Таким образом, пневмоблок управления ПБУ обеспечивает цикличную работу пневмосистемы по командам контроллера.
Температурный режим работы и срок службы
Оборудование рассчитано на эксплуатацию в закрытых отапливаемых помещениях в соответствии с климатическим исполнением УХЛ4. Конкретный диапазон температур окружающей среды и рабочей среды указан в ТУ производителя. Ресурс пневмоблока управления ПБУ7 напрямую зависит от качества подаваемого сжатого воздуха. Соблюдение требований к классу очистки (не грубее 10) и наличию смазки критически важно для долговечности уплотнений золотников и внутренних поверхностей. При непрерывной работе в нормальных условиях и регулярном техническом обслуживании блок способен выполнить несколько миллионов переключений. Ресурс сокращается при работе в запыленной среде, при повышенной влажности воздуха и при использовании некондиционной рабочей среды.
Область применения и совместимое оборудование
Пневмоблок управления ПБУ серии 7-10.5 изначально разработан для систем управления литейными машинами – машин для литья под давлением, опок, манипуляторов. Также он находит применение в другом промышленном оборудовании с пневмоприводами:
- Прессовое и штамповочное оборудование.
- Автоматизированные технологические линии и роботизированные комплексы.
- Станки с пневматическими зажимами и податчиками.
- Установки для упаковки и паллетирования.
Для подключения важно учитывать тип и шаг присоединительной резьбы на портах, чтобы обеспечить герметичное соединение с трубопроводной арматурой.
Типичные ошибки при подборе
- Игнорирование расхода. Выбор пневмоблока управления ПБУ только по условному проходу без учета требуемой суммарной пропускной способности для всех потребителей может привести к "голоданию" пневмоприводов.
- Неверное напряжение питания. Подключение блока на 220В AC к источнику 24В DC (или наоборот) приведет к немедленному выходу катушек из строя.
- Несоблюдение требований к качеству воздуха. Подача неочищенного, неосушенного или несмазанного воздуха резко сокращает ресурс уплотнений и приводит к заклиниванию золотников.
- Неправильная расшифровка исполнения. Заказ модели без учета климатического исполнения (УХЛ4 для отапливаемых помещений) для установки в неотапливаемый цех грозит отказом в зимний период.
Условное обозначение и расшифровка индекса
Модель ПБУ 7-10.5ХХ УХЛ4 кодирует основные параметры:
- ПБУ7 – ПневмоБлок Управления, серия 7.
- 10 – условный проход DN 10.
- Первая цифра после второй точки (5 в данном случае) – количество распределителей в блоке (от 2 до 4).
- Вторая цифра после второй точки (X) – род тока: 1 (Д) – постоянный, 2 (А) – переменный 50 Гц, 3 (Б) – переменный 60 Гц.
- Третья цифра после второй точки (X) – номинальное напряжение: 1-12В, 2-24В, 3-36В, 4-48В, 5-110В, 6-220В, 7-380В.
- УХЛ4 – климатическое исполнение и категория размещения.

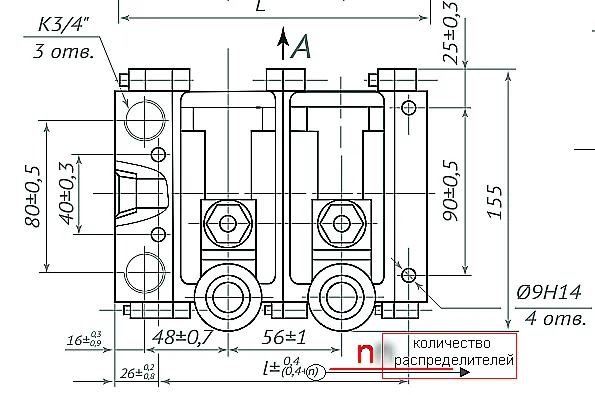

Габаритные и присоединительные размеры
Для проверки совместимости с установленным оборудованием необходимо сравнить межосевые расстояния крепежных отверстий и тип/шаг резьбы на портах. Батарейный блок ПБУ7-10.5ХХ имеет стандартные присоединительные интерфейсы, характерные для отечественной промышленной пневматики.

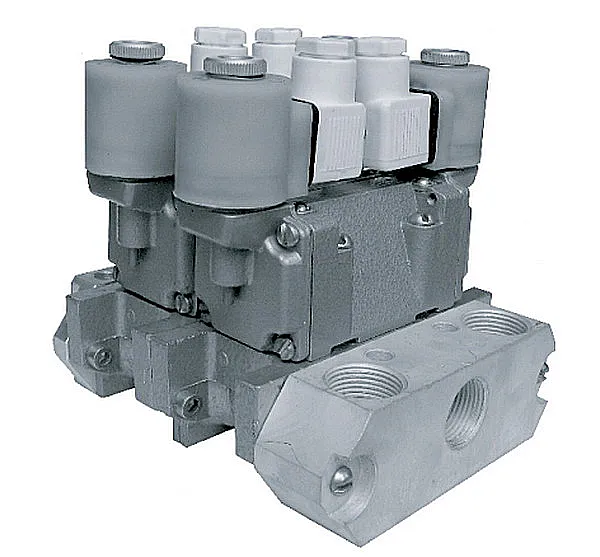

 Внешний вид пневмоблока управления ПБУ7 с 4 распределителями, вид спереди |
 Блок ПБУ7-10.5ХХ, вид со стороны подключения трубопроводов и кабелей |
 Схематическое изображение монтажа пневмоблока управления в шкафу |
Примеры заказа
- Базовая модель для линии с двумя цилиндрами: Пневмоблок ПБУ7.10.225 УХЛ4 – DN10, 2 распределителя, переменный ток 50 Гц, напряжение 220В.
- Модель для системы управления с логикой ПЛК: Пневмоблок ПБУ7.10.214 УХЛ4 – DN10, 1 распределитель (спецзаказ), постоянный ток, напряжение 24В.
- Модель с увеличенным условным проходом: Пневмоблок ПБУ7.20.232.231 – DN20, пропускная способность 5,6 м³/час на канал.
Поставки промышленной пневмоаппаратуры бренда ГИДРАВЛИК, в том числе пневмоблока управления ПБУ7, осуществляет ГК «ГИДРАВЛИКА». Мы обеспечиваем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и странам СНГ. Наши специалисты проконсультируют по техническим параметрам, помогут подобрать аналог под существующую систему и оформят заявку. Для получения подробной информации и расчета стоимости обратитесь через сайт https://777-gidra.ru или по телефону.
