Станция смазки СДР – это надежное ручное устройство, предназначенное для нагнетания пластичных консистентных смазок в двухлинейные централизованные системы смазывания промышленного оборудования. Она обеспечивает стабильную подачу смазочного материала к точкам трения в условиях, где применение электрических или пневматических насосов невозможно или нецелесообразно.
Описание и ключевые функции
Станция двухмагистральная ручная СДР служит для технического обслуживания систем смазки станочного, прессового и конвейерного оборудования. Её основная задача – создавать и поддерживать в магистралях давление, необходимое для срабатывания дозирующих питателей. Модель рассчитана на работу с материалами, имеющими пенетрацию (глубину проникновения иглы) не менее 280 единиц при 25 °C, предварительно очищенными от механических примесей крупнее 0.25 мм.
Устройство особенно востребовано на удаленных участках производства, в ремонтных зонах, а также на объектах с повышенными требованиями к взрывобезопасности. Компактные размеры и ручной привод делают станцию смазки СДР мобильным и универсальным решением.
Масса, габаритные параметры и кодировка
Конструкция станции отличается простотой и надежностью. Вес устройства без заправки смазкой составляет 8.6 кг. Габаритные размеры: 200 мм в ширину, 260 мм в глубину и 445 мм в высоту. Присоединительные размеры соответствуют конструкторской документации (чертеж СДР-001).
Код ТН ВЭД для данного оборудования: 8413 50 000 0 – насосы для смазочных материалов. Условное обозначение модели СДР УХЛ4 расшифровывается следующим образом: СДР – станция двухмагистральная ручная, УХЛ – климатическое исполнение для умеренного и холодного климата, 4 – категория размещения (эксплуатация в помещениях без искусственного контроля микроклимата).
| Параметр | Значение |
|---|
| Вес, кг | 8.6 |
| Высота, мм | 445 |
| Ширина, мм | 200 |
| Глубина, мм | 260 |
| Категория размещения | УХЛ4 |
Приходит как-то инженер на склад и спрашивает: «У вас есть надежная ручная станция СДР? Мне нужно смазать механизм, а главный по ТО снова ушел в запой». – «Есть, – отвечает кладовщик, – только наша станция СДР требует не запой, а качественную смазку!». Здесь даже в шутках важно помнить, что правильная смазка – залог бесперебойной работы.
Технические характеристики модели СДР
Основные эксплуатационные параметры станции смазки СДР сведены в таблицу для удобства подбора и анализа.
| Параметр | Значение |
|---|
| Конструкция насоса | Одноплунжерный, ручной привод |
| Рабочее давление в системе | >10 МПа (свыше 100 бар) |
| Объем вытеснения за цикл | 7.2 куб. см |
| Номинальная подача смазки | >5 куб. дм/мин |
| Полезный объем резервуара | 2.5 куб. дм |
| Диапазон температур эксплуатации | от -40 °C до +50 °C |
| Тип рабочей среды | Пластичные смазки (солидолы, литолы, УНИОЛ) |
| Присоединительные размеры магистралей | Резьба G1/4 |
| Усилие на рычаге управления | 160 Н (примерно 22 кгс) |
Преимущества и особенности эксплуатации
Выбор в пользу ручной станции смазки СДР обоснован рядом существенных технических и эксплуатационных преимуществ:
1. Независимость от источников энергии. Устройство не требует подключения к электрической сети или пневмолинии, что критически важно для мобильного обслуживания, аварийных ситуаций или работы во взрывоопасных зонах.
2. Надежность и долгий срок службы. Простая механическая конструкция, отсутствие сложных электромеханических компонентов и высокий запас прочности по давлению обеспечивают ресурс работы не менее 8 лет при своевременном обслуживании.
3. Универсальность и совместимость. Станция СДР легко интегрируется с большинством типовых двухмагистральных систем смазки и совместима с распространенными питателями (ПЦС-40, ПЦС-63 и их аналогами).
4. Стабильность выходных параметров. Обеспечивает постоянное рабочее давление в системе, необходимое для корректного дозирования смазки каждым питателем, что напрямую влияет на равномерность смазывания и износ узлов.
5. Простота монтажа и обслуживания. Компактные габариты и стандартные присоединительные размеры упрощают установку. Конструкция предусматривает легкий доступ к фильтру и ремонтопригодным узлам.
Принцип действия в системе
Функционирование станции смазки СДР построено на возвратно-поступательном движении плунжера, приводимого в действие рукоятью оператора. При движении плунжера в одном направлении в рабочей полости создается разрежение, открывается всасывающий клапан, и порция смазки забирается из бака через сетчатый фильтр. При обратном ходе плунжера клапан закрывается, и смазка под давлением выталкивается в другую полость.
Далее поток управляется золотниковым распределителем, который поочередно направляет смазку то в одну, то в другую магистраль системы. Предохранительный клапан, настроенный на давление 12.5 МПа, защищает как саму станцию, так и всю систему смазки от перегрузок. Таким образом, ручная станция смазки СДР эффективно заменяет автоматический насос в циклическом режиме работы.
Температурный режим и факторы, влияющие на ресурс
Данная станция смазки СДР рассчитана на эксплуатацию в широком температурном диапазоне окружающей среды: от -40 °C до +50 °C. Однако для обеспечения номинальной производительности и минимального усилия на рукояти рекомендуется использовать смазку в диапазоне температур от +15 °C до +60 °C. Применение зимних смазок (например, ИП-1) позволяет производить рабочие циклы и при более низких температурах, вплоть до -20 °C.
На срок службы станции, который составляет не менее 8 лет, напрямую влияют три ключевых фактора: качество заливаемой смазки, регулярность технического обслуживания и соблюдение рабочих давлений. Использование загрязненных или некондиционных материалов приводит к ускоренному износу плунжерной пары и клапанов. Не реже, чем при каждой заправке, необходимо очищать или промывать сетчатый фильтр заливной горловины от частиц крупнее 0.25 мм.
Области применения и совместимое оборудование
Сфера использования ручной станции смазки СДР охватывает практически все отрасли промышленности, где применяется двухлинейная централизованная система смазывания:
Металлообработка: Токарные (16К20), фрезерные, шлифовальные станки, зубообрабатывающее оборудование.
Кузнечно-прессовое производство: Кривошипные, гидравлические и фрикционные прессы (модели ЦД-400, КД-232 и др.).
Конвейерные и транспортирующие системы: Роликовые транспортеры, системы подачи заготовок в автоматических линиях.
Общепромышленное применение: Подшипниковые узлы крупногабаритных механизмов, открытые зубчатые передачи, цепи.
Эта станция смазки СДР является незаменимым инструментом для сервисных и ремонтных бригад, осуществляющих плановое техническое обслуживание и пуско-наладочные работы на месте установки оборудования.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности станции рекомендуется иметь минимальный запас наиболее подверженных износу элементов. Их замена может потребоваться при нарушении герметичности или снижении производительности.
| Наименование детали / узла | Признаки износа / условия замены |
|---|
| Уплотнительные манжеты плунжера | Появление подтекания смазки по штоку плунжера, падение создаваемого давления. |
| Клапанные группы (всасывающий и нагнетательный) | Зависание, недостаточное запирание, приводящее к обратному току смазки и снижению КПД. |
| Уплотнительные прокладки крышки бака и манометра | Течь в местах резьбовых соединений. |
| Сетчатый фильтр заливной горловины | Забивание сетки, затруднение заправки, снижение скорости заполнения бака. |
| Пружина предохранительного клапана | Изменение усилия срабатывания, «дребезг» клапана при рабочих нагрузках. |
Типичные ошибки при подборе и эксплуатации
Во избежание проблем при интеграции и использовании устройства следует обратить внимание на следующие моменты:
1. Несоответствие типа рабочей среды. Попытка закачать через станцию СДР жидкое масло или смазку с неподходящей пенетрацией приведет к некорректной работе или поломке клапанного механизма.
2. Пренебрежение фильтрацией. Заправка неочищенной смазки – наиболее частая причина выхода из строя плунжерной пары и заклинивания золотника.
3. Игнорирование температурного диапазона. Использование летней смазки при отрицательных температурах сделает работу с рычагом практически невозможной из-за резкого роста её вязкости.
4. Превышение рабочего давления. Регулировка или блокировка предохранительного клапана на давление выше 12.5 МПа недопустима и снимает гарантийные обязательства.
Габаритные и монтажные размеры
Детальная информация о присоединительных размерах необходима для подготовки места установки и проверки совместимости с существующими трубопроводами.

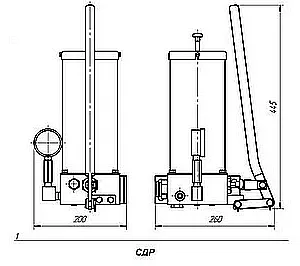

На чертеже станции смазки СДР четко видны ключевые точки подключения. Выходные порты для присоединения напорных рукавов системы имеют резьбу G1/4. Для контроля давления в системе предусмотрено отверстие с резьбой М14×1.5 под установку контрольного манометра (обычно в комплект поставки входит манометр на 160 кгс/см²). Станция крепится к станине оборудования или стене через два отверстия диаметром 8.5 мм в опорном кронштейне, расстояние между центрами этих отверстий стандартизировано.
Варианты оформления заказов
Мы предлагаем гибкие условия поставки станции смазки СДР для различных потребностей производства:
Вариант 1. Базовая комплектация. Станция СДР УХЛ4 в сборе, с установленным манометром (0-16 МПа), паспортом изделия и инструкцией по эксплуатации. Комплект поставки готов к установке и заправке.
Вариант 2. Комплект для сервисной бригады. Станция СДР + набор переходников для подключения к различным типам магистралей (арт. ПР-СДР-01) + запасной фильтроэлемент (арт. ФС-01). Оптимально для выездных работ.
Вариант 3. Опора для стационарного монтажа. Станция СДР + усиленный кронштейн для настенного крепления с виброизоляторами (арт. КС-У). Для установки в цехах с вибрационными нагрузками.
Ознакомиться с полным ассортиментом и оформить заявку можно на нашем сайте.
