Описание и назначение
Гидрораспределители МР 100.3.000 лев. представляют собой моноблочное клапанно-золотниковое устройство, созданное для точного управления потоками рабочей жидкости в гидравлических контурах мобильной и стационарной техники. Основная функция данного узла – трехпозиционное переключение (подъем, опускание, нейтраль) без фиксации золотника в гидросистемах экскаваторов, погрузчиков, кранов. По своим функциональным и установочным параметрам гидрораспределители МР 100.3.000 лев. являются полноправным аналогом распределителя Р80-3/1-444, что делает их универсальным решением для замены в существующих системах.
Габариты, вес и код товара
Конструкция отличается компактностью и продуманной эргономикой. Для удобства подбора и проверки совместимости с оборудованием ниже приведены ключевые размерно-массовые характеристики.
| Параметр | Значение |
|---|
| Длина, мм | 320 |
| Ширина, мм | 145 |
| Высота, мм | 195 |
| Масса, кг | 18.5 |
| Код ТН ВЭД | 8481.20.000 |
— Чем гидрораспределитель похож на опытного механика?
— Как и гидрораспределители МР 100.3.000 лев., он никогда не теряет контроль над давлением, даже в самой сложной ситуации!
Технические параметры
Технические характеристики гидрораспределителей МР 100.3.000 лев. определяют их надежность и производительность в составе насосной группы или гидростанции.
| Параметр | Значение |
|---|
| Тип устройства | Клапанно-золотниковый, моноблочный |
| Способ разгрузки системы | Посредством переливного клапана |
| Тип встроенного гидроклапана | Предохранительно-переливной с серводействием |
| Количество позиций золотника | 3 («Подъем», «Опускание», «Нейтраль») |
| Конфигурация золотника | С закрытым центром |
| Вид управления | Ручное |
| Номинальный условный проход, мм | 20 |
| Расход рабочей среды (производительность), л/мин | 100 |
| Рабочее давление на входе, МПа | 16 |
| Диапазон регулировки клапана, МПа | 10…20 |
| Усилие перемещения золотника, Н | 50 |
Преимущества и особенности эксплуатации
Выбор гидрораспределителей МР 100.3.000 лев. обеспечивает ряд значимых эксплуатационных преимуществ для инженерно-технического персонала:
1. Увеличение ресурса работы гидросистемы. Моноблочная конструкция и качественные материалы минимизируют риск протечек и поломок, сокращая простои техники.
2. Высокая стабильность давления. Предохранительно-переливной клапан с серводействием гарантирует точное поддержание заданного давления, что критично для точности работы исполнительных механизмов.
3. Универсальность подключения. Стандартные присоединительные размеры и тип рабочей среды (минеральные масла) упрощают интеграцию в большинство типовых гидравлических систем отечественной и импортной техники.
4. Удобство сервисного обслуживания. Конструкция предусматривает легкий доступ к основным узлам для ревизии, замены уплотнений или настройки, что снижает затраты на ремонт.
5. Широкий климатический диапазон. Возможность работы при отрицательных температурах позволяет использовать технику в различных регионах России.
Принцип функционирования
Работа гидрораспределителей МР 100.3.000 лев. основана на осевом перемещении золотника внутри корпуса. При переводе рукоятки управления оператором золотник смещается, открывая или перекрывая каналы для потока рабочей жидкости от насоса к гидроцилиндру и обратно в бак. В нейтральной позиции все каналы закрыты, создавая надежный гидрозамок, что исключает самопроизвольное движение штока. Переливной клапан обеспечивает защиту системы от превышения давления, сбрасывая излишки жидкости в сливную магистраль.
Температурный режим и ресурс
Данные распределители рассчитаны на длительную эксплуатацию в диапазоне температур рабочей среды от -40°C до +80°C. Для обеспечения заявленного срока службы (не менее 5 лет или 10 000 моточасов) необходимо соблюдать рекомендованный тип рабочей среды – минеральные масла с вязкостью 15–100 мм²/с. Критически важным фактором для ресурса работы является качественная фильтрация масла, предотвращающая абразивный износ золотника и клапанов. Гарантийный период составляет 24 месяца.
Сфера применения
Гидрораспределители МР 100.3.000 лев. нашли широкое применение в системах управления рабочего оборудования следующих машин: экскаваторы (ЭО-2621 и аналоги), фронтальные погрузчики (ЛТ-188Б), автомобильные краны, гидроманипуляторы (например, ЛБ-40), автопогрузчики грузоподъемностью 3.2 тонны. Кроме мобильной техники, они используются в гидравлике промышленных прессов, металлообрабатывающих станков и другого стационарного оборудования.
Расшифровка маркировки
Условное обозначение МР 100.3.000 лев. структурировано: МР – моноблочный распределитель; 100 – номинальный расход 100 л/мин; 3 – количество позиций управления; 000 – индекс базовой модели; лев. – левостороннее исполнение рукоятки. Маркировка соответствует стандарту предприятия ГИДРАВЛИК СТП 124-2020.
Чертежи и размеры для монтажа
Для точного определения возможности установки и замены на существующем оборудовании ниже представлены чертежи с габаритными и присоединительными размерами.

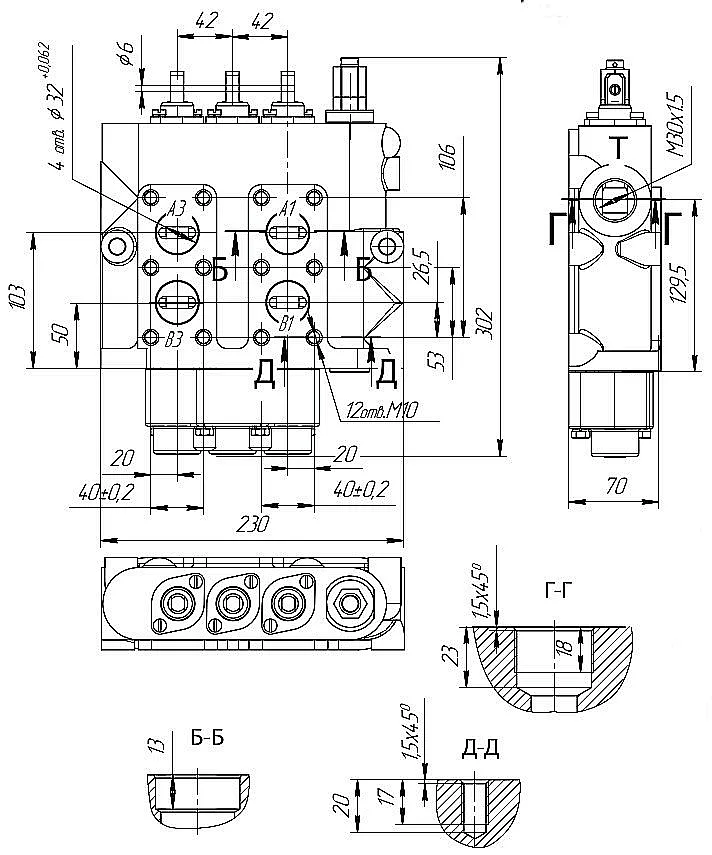

Общий вид и габаритные размеры гидрораспределителя МР 100.3.000 лев.

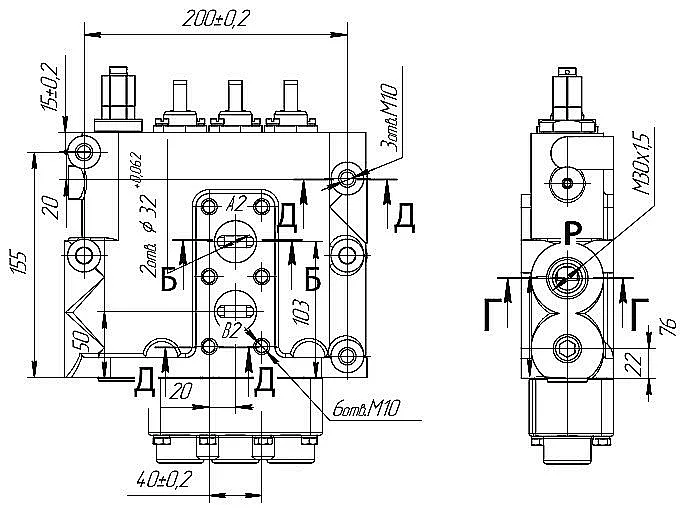

Схема присоединительных отверстий и размеров для подключения гидрораспределителя.
Типичные ошибки при подборе
Чтобы избежать проблем с эксплуатацией, важно не допускать следующих ошибок:
— Выбор только по типу резьбы или габаритам без учета номинального расхода (100 л/мин) и рабочего давления (16 МПа).
— Игнорирование температурного диапазона рабочей среды, особенно для техники, работающей в условиях Крайнего Севера.
— Использование рабочих жидкостей, не соответствующих рекомендованному типу (минеральные масла) и уровню чистоты.
Возможные варианты заказа
При оформлении заявки вы можете указать следующие основные артикулы:
1. МР 100.3.000 лев. – базовая модель с основными параметрами.
2. МР 100.3.000-01 лев. – модификация, оснащенная дополнительным сливным каналом для последовательного подключения следующих секций в гидросистеме.
Также доступны варианты исполнения под специальные условия: с индивидуальной настройкой давления срабатывания предохранительного клапана в узком диапазоне (например, 12-18 МПа), с усиленными уплотнениями для работы с особыми типами жидкостей.
Сервис и ремонтопригодность
Все узлы гидрораспределителей МР 100.3.000 лев. ремонтопригодны. Наиболее часто заменяемыми элементами являются уплотнительные манжеты и кольца золотника, пружины предохранительного клапана, реже – сам золотник при попадании абразивных частиц. Для своевременного обслуживания рекомендуем приобретать оригинальные ремкомплекты.
Доставка и поддержка
Официальный поставщик ГИДРАВЛИКА осуществляет поставки оборудования бренда ГИДРАВЛИК по всей территории Российской Федерации и в страны СНГ. Доставка возможна в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Мы обеспечиваем полную техническую консультацию, помощь в подборе аналога под вашу систему и послепродажное сопровождение. Для заказа или получения подробной информации перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте 777-gidra.ru.
