Гидрораспределитель секционный МРС 70.4/1.РМ.111 представляет собой высоконадежный узел управления потоками рабочей жидкости в гидравлических системах мобильной техники. Изделие предназначено для установки на тракторы, экскаваторы-погрузчики, коммунальную и дорожно-строительную технику, где требуется точное и надежное разделение потоков масла. Основная функция устройства – изменение направления потока рабочей среды к исполнительным механизмам (гидроцилиндрам, гидромоторам) и поддержание стабильного давления в системе.
Описание и назначение
Изделие выполняет роль ключевого органа управления в гидравлических системах с открытым центром. Конструкция распределителя секционная, что позволяет формировать насосные группы под конкретные технологические задачи путем добавления необходимого количества золотниковых секций. Это обеспечивает высокую гибкость при проектировании и модернизации гидропривода.
Оригинальный гидрораспределитель секционный МРС 70.4/1.РМ.111 от бренда ГИДРАВЛИК изготовлен в строгом соответствии с требованиями ГОСТ, что гарантирует его взаимозаменяемость и надежную работу в составе отечественной и зарубежной техники.
Габариты, вес и код ТН ВЭД
Вес и габаритные размеры устройства зависят от количества установленных секций. Масса основания (подающей секции) составляет 4,1 кг. Каждая последующая золотниковая секция добавляет к общему весу примерно 3,3 кг. Таким образом, масса собранного гидрораспределителя рассчитывается по формуле: 4,1 + N * 3,3 кг, где N – количество золотниковых секций.
| Параметр | Значение |
|---|
| Масса базовой секции | 4,1 кг |
| Масса золотниковой секции | ~3,3 кг |
| Код ТН ВЭД | 8481.20.000 |
Инженер читает лекцию по гидравлике и говорит: «Эффективность любой системы управления потоками зависит от точности золотника». Запоздавший студент спрашивает: «А на какую точность настроен гидрораспределитель секционный МРС 70.4/1.РМ.111?» – «Настолько, что на следующую пару ты уже опоздал», – отвечает ему лектор.
Технические характеристики гидрораспределителя МРС 70.4/1.РМ.111
Ниже приведены ключевые эксплуатационные параметры, определяющие область применения и рабочий потенциал устройства.
| Параметр | Значение/Описание |
|---|
| Тип распределителя и рабочая среда | Секционный, с открытым центром. Работает на минеральных и синтетических гидравлических маслах. |
| Условный проход, мм | 12 |
| Номинальный расход рабочей жидкости, л/мин | 70 |
| Максимальный расход, л/мин | 90 |
| Номинальное рабочее давление, МПа | 20 |
| Максимальное рабочее давление, МПа | 25 |
| Тип подключения | Резьбовое (уточняется по монтажным размерам) |
| Количество золотников (секций) | От 1 до 10 |
| Тип управления золотником | Механическое, рычажное |
Преимущества и особенности эксплуатации
Выбор гидрораспределителя секционного МРС 70.4/1.РМ.111 от бренда ГИДРАВЛИК дает пользователю ряд существенных эксплуатационных преимуществ:
1. Увеличение ресурса гидросистемы. Точная обработка каналов и использование износостойких материалов снижают абразивный износ, продлевая срок службы всей насосной группы и фильтров тонкой очистки.
2. Снижение эксплуатационных простоев. Благодаря высокой ремонтопригодности и доступности запчастей ремонт или замена изношенного узла производятся в сжатые сроки.
3. Стабильность рабочих параметров. Устройство обеспечивает точное поддержание заданного давления и управление потоком даже при циклических нагрузках, что критично для прессового и технологического оборудования.
4. Универсальность и удобство монтажа. Секционный принцип и стандартизированные присоединительные размеры позволяют интегрировать его в большинство типовых гидросистем без сложных доработок.
5. Надежность в сложных условиях. Конструкция рассчитана на работу при высокой внешней вибрации и в широком температурном диапазоне, что характерно для строительной и сельскохозяйственной техники.
Визуализация внутренней компоновки гидрораспределителя, демонстрирующая путь потока рабочей жидкости через золотники.
Принцип работы в гидросистеме
Рабочая жидкость от гидронасоса поступает в напорную магистраль гидрораспределителя секционного МРС 70.4/1.РМ.111. В нейтральном положении всех золотников (позиция «Нейтраль») поток через открытый центр сливается в бак, разгружая систему. При воздействии на рычаг управления соответствующий золотник смещается, перераспределяя поток: либо направляя его к поршневой или штоковой полости гидроцилиндра, либо к гидромотору. Возврат масла от силового органа происходит по сливной линии. Каждая секция гидрораспределителя, оснащенная предохранительным клапаном непрямого действия, обеспечивает защиту своего контура от превышения давления и гидроударов.
Температурный режим работы и ресурс
Устройство рассчитано на непрерывную работу в диапазоне температур рабочей среды от -40°C до +80°C. Для обеспечения заявленного ресурса, который при соблюдении условий может достигать 10 лет, критически важны следующие факторы:
– Соблюдение номинального рабочего давления (20 МПа) без длительных пиковых нагрузок на максимуме (25 МПа).
– Качество фильтрации масла. Рекомендуется использование фильтров с тонкостью очистки не ниже 25 мкм.
– Своевременное техническое обслуживание и замена уплотнений.
– Использование рабочих жидкостей, рекомендованных производителем базовой машины.
Область применения и устанавливаемое оборудование
Гидрораспределитель секционный МРС 70.4/1.РМ.111 широко применяется в мобильной технике, где требуется управление несколькими гидравлическими приводами:
• Тракторы (МТЗ, К-700, «Беларус» и их аналоги).
• Экскаваторы-погрузчики, мини-погрузчики.
• Автогрейдеры, асфальтоукладчики, дорожные катки.
• Коммунальная техника: уборочные машины, снегоочистители, подметальные машины.
• Стационарные гидравлические станции (гидростанции) для прессового, подъемного или испытательного оборудования.
Ремонтный комплект и часто заменяемые детали
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы и возвратные пружины. Их выход из строя обычно связан с естественным старением резины, попаданием абразивных частиц из-за недостаточной фильтрации масла или работой на предельных давлениях.
| Наименование запчасти / типа детали | Причина и условия износа |
|---|
| Уплотнительные кольца (манжеты) штока золотника | Потеря эластичности, истирание при загрязнении масла, перекос золотника. |
| Уплотнения между секциями | Деформация под высоким давлением, «протечки» по плоскости разъема. |
| Возвратная пружина золотника | Усталость металла при частых циклах переключения. |
| Шарики и седла предохранительных клапанов | Задиры и эрозия при частых срабатываниях на максимальном давлении. |
Для оперативного ремонта рекомендуем уточнять состав ремкомплектов под конкретную модификацию у наших специалистов.
Типичные ошибки при подборе распределителя
1. Выбор только по типу резьбы или габаритам, без учета расхода и давления. Это приводит к перегрузке и быстрому выходу устройства из строя.
2. Игнорирование температурного диапазона. Применение в климатических условиях, выходящих за пределы -40°C…+80°C, требует особых масел или дополнительного термооборудования.
3. Несоответствие типа рабочей среды. Использование рабочих жидкостей, несовместимых с материалами уплотнений (например, некоторых типов синтетических масел или жидкостей на водной основе).
4. Неверный расчет количества секций. Недостаток золотников не позволит задействовать все необходимые механизмы, а избыток усложнит и удорожит систему без реальной потребности.
Расшифровка условного обозначения МРС 70.4/1.РМ.111
Индекс модели содержит всю необходимую информацию для предварительного подбора:
М – Мобильный (исполнение для мобильной техники).
Р – Распределитель.
С – Секционный.
70.4 – Номинальный расход 70 л/мин, типоразмер корпуса №4.
/1. – Количество золотников (рабочих секций) – в данной комплектации одна.
РМ – Тип управления: Рычажное, Механическое.
111 – Конструктивное исполнение и модификация (вариант уплотнений, типа клапана).
Габаритные, установочные и присоединительные размеры
Для проверки монтажной совместимости гидрораспределителя с существующей гидросистемой необходимо свериться с габаритно-присоединительными чертежами. Ниже представлены изображения для визуальной оценки.

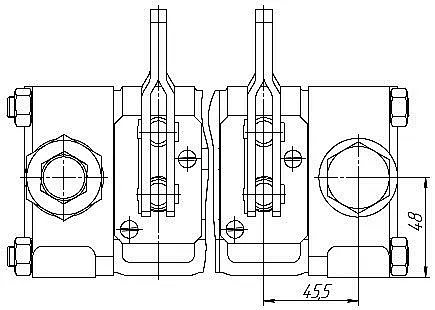

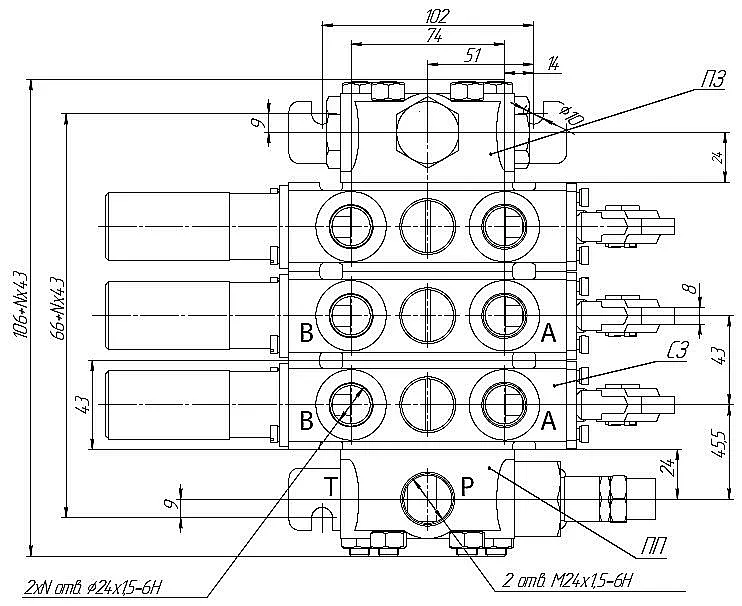

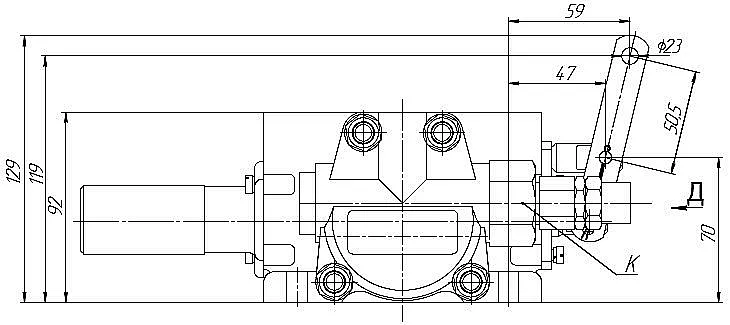

Чертеж с основными габаритами и межосевыми расстояниями отверстий крепления.
Принципиальная схема подключения гидрораспределителя к насосу (P), баку (T) и исполнительным органам (A, B).
Примеры комплектации для заказа
Технические специалисты часто оформляют заказы в следующих типовых конфигурациях:
Пример 1. Базовая модель для замены.
МРС 70.4/1.РМ.111 – для восстановления работоспособности однозолотникового привода (например, управления ковшом).
Пример 2. Увеличенная секционность.
МРС 70.4/3.РМ.111 – распределитель на три золотника для управления несколькими функциями (подъем стрелы, поворот рукояти, вспомогательный гидроинструмент).
Пример 3. Измененное исполнение.
МРС 70.4/1.РМ.113 – модификация с иным типом торцевого уплотнения или клапанной группы под специфичные условия эксплуатации.
Для точного подбора аналогичной модели под вашу технику рекомендуем связаться с нашими инженерами через сайт 777-gidra.ru.
Поставка, гарантия и техническая консультация
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем техническую консультацию по подбору аналога под существующую систему, гарантируем соответствие продукции заявленным характеристикам и осуществляем оперативные поставки по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города.
Для оформления заказа на гидрораспределитель секционный МРС 70.4/1.РМ.111 или получения подробной консультации оставьте заявку на сайте или свяжитесь с нашими специалистами по контактным данным, указанным в разделе Контакты.
