Описание и назначение
Гидрораспределители серии МР 80-3/1-444-4 представляют собой ключевые компоненты систем гидропривода, предназначенные для точного распределения потоков рабочей жидкости и управления исполнительными механизмами. Данные устройства являются полными конструктивными и присоединительными аналогами распространённых распределителей Р80, но превосходят базовую модель по ресурсу на 50%. Основная функция — обеспечение надёжной работы гидросистем мобильной и стационарной техники с рабочим расходом масла от 20 до 120 литров в минуту. Применение гидрораспределителя МР 80-3/1-444-4 позволяет добиться стабильности в работе гидравлических контуров под высокими нагрузками.
Основные параметры и габариты
Изделие характеризуется сбалансированными габаритами, обеспечивающими простую интеграцию в существующие схемы. Основная заявленная масса составляет 17,0 килограмм. Условный проход по присоединениям — 16 миллиметров. Код ТН ВЭД для таможенного оформления — 8481809100.
| Параметр | Значение |
|---|
| Масса, кг | 17,0 |
| Длина, мм (диапазон моделей) | 280–320 |
| Ширина, мм | 160 |
| Высота, мм | 140 |
| Условный проход (Dy), мм | 16 |
| Код ТН ВЭД | 8481809100 |
Приходит инженер-гидравлик к коллеге и спрашивает: «Слышал, у тебя проблемы с распределителем были? Тот, старый Р80, постоянно капризничал». А тот в ответ: «Да, но я его поменял на новый гидрораспределитель МР 80-3/1-444-4. Теперь работает как часы, и анекдоты про утечки стали неактуальны!»
Преимущества и особенности эксплуатации
Интеграция гидрораспределителя МР 80-3/1-444-4 в технику даёт пользователю ряд эксплуатационных преимуществ.
1. Снижение затрат на обслуживание. Увеличенный ресурс работы до 375 000 переключений напрямую сокращает частоту ремонтов и замен, минимизируя простои оборудования.
2. Универсальность подключения. Полная совместимость по посадочным местам и присоединительным размерам с распространёнными распределителями типа Р80 позволяет производить замену без переделки гидросистемы.
3. Стабильность рабочего давления. Конструкция распределителя обеспечивает плавное переключение и поддержание давления в заданном диапазоне до 25 МПа, что предотвращает выход из строя других компонентов системы.
4. Высокая надёжность в сложных условиях. Уплотнения из термостойких материалов и оптимизированная гидравлическая схема гарантируют герметичность и работоспособность в широком температурном диапазоне.
Технические характеристики
| Параметр | Значение для МР 80-3/1-444-4 |
|---|
| Тип распределителя | Моноблочный, клапанно-золотниковый |
| Расход номинальный, л/мин | 80 |
| Расход максимальный, л/мин | 120 |
| Давление рабочее номинальное, МПа | 20 |
| Давление рабочее максимальное, МПа | 25 |
| Тип управления золотником | С закрытым центром, уравновешенный |
| Позиции золотника | Нейтраль, подъём с фиксацией, опускание принудительное; автоматический возврат из рабочих позиций |
| Тип встроенного клапана | Дифференциальный, с серводействием |
| Диапазон рабочих температур, °C | От -40 до +80 |
| Тип рабочей среды | Минеральные, синтетические гидравлические масла, водомасляные эмульсии |
| Класс чистоты масла (NAS) | Не ниже 9 |
Принцип работы в составе гидросистемы
Функционирование гидрораспределителя МР 80-3/1-444-4 основано на управлении потоками рабочей жидкости посредством осевого перемещения золотника внутри расточенного корпуса. От насосной станции жидкость под давлением подаётся на входной порт распределителя. При переводе рукоятки управления золотник смещается, открывая заданную комбинацию каналов, что направляет поток к одному из портов, соединённых с исполнительным гидроцилиндром или гидромотором. Обратный поток отводится на слив. Предохранительно-переливной клапан, интегрированный в моноблок, ограничивает максимальное давление в системе, защищая её компоненты. Конструкция золотника с автовозвратом обеспечивает автоматическое переключение в нейтральное положение после прекращения воздействия на орган управления, фиксируя позицию рабочего органа машины. За счёт точной балансировки и профилирования кромок достигается плавность хода и отсутствие гидравлических ударов. Применение такого гидрораспределителя МР 80-3/1-444-4 повышает точность позиционирования и безопасность эксплуатации всего оборудования.
В системе также присутствуют гидрозамки, предотвращающие самопроизвольное опускание навесного оборудования при разгерметизации или остановке двигателя.
Расшифровка условного обозначения и выбор модели
Маркировка МР 80-3/1-444-4 несёт полную информацию о ключевых параметрах устройства.
| Элемент кода | Расшифровка значения |
|---|
| МР | Серия гидрораспределителя (моноблочный распределитель) |
| 80 | Номинальная пропускная способность, л/мин |
| 3 | Количество секций (золотников) в моноблоке |
| 1 | Кодировка предельного рабочего давления (в данном исполнении — до 25 МПа) |
| 444 | Типоразмеры и конфигурации золотников в секциях, определяющие функционал (подъём/опускание/дренаж) |
| 4 | Вариант заводской комплектации и тип присоединения |
Режимы работы, ресурс и факторы влияния на срок службы
Гидрораспределитель МР 80-3/1-444-4 рассчитан на непрерывную и циклическую работу в составе гидропривода. Ключевым параметром долговечности является заявленный ресурс в 375 000 полных циклов переключения, что существенно для оборудования с частой сменой режимов, например, для погрузчиков или манипуляторов.
На ресурс работы и общий срок службы (который при грамотной эксплуатации превышает 10 лет) напрямую влияют несколько факторов.
Качество и чистота рабочей среды. Обязательное использование гидравлических масел классов вязкости ISO VG 32, 46, 68 и поддержание чистоты по стандарту NAS не ниже 9 класса. Наличие эффективной системы фильтрации масла — обязательное условие.
Соблюдение температурного диапазона. Эксплуатация при температурах ниже -40°C требует использования специальных морозостойких масел, а при постоянной работе в верхнем пределе (+80°C) рекомендуется усиленный контроль за состоянием уплотнений.
Регулярность сервисного обслуживания. Плановый осмотр и контроль рабочего давления, проверка на отсутствие внешних подтеканий позволяют вовремя выявить потенциальные проблемы.
Установка гидрораспределителя МР 80-3/1-444-4 оптимальна для систем, где требуется высокая надёжность и минимальное количество нештатных остановок.
Области применения и типы оборудования
Моноблочная конструкция и высокая надёжность обуславливают широкое применение данных распределителей в различных отраслях.
Строительная и дорожная техника: одноковшовые экскаваторы, экскаваторы-погрузчики (JCB, Bobcat), автогрейдеры, катки.
Сельскохозяйственные машины: тракторы тяжёлого класса (Кировец К-700, Т-150К, МТЗ), комбайны с гидрофицированными навесными системами.
Промышленное оборудование: гидравлические прессы, пресс-ножницы, станки с ЧПУ, имеющие гидропривод зажимных механизмов или подачи.
Коммунальная и специальная техника: автомобильные краны-манипуляторы (КМУ), самосвалы с гидроподъёмом кузова (КАМАЗ, МАЗ), лесозаготовительные комплексы (харвестеры), снегоуборочные машины.
Использование гидрораспределителя МР 80-3/1-444-4 обеспечивает точное и безопасное управление как основными функциями техники, так и сложным навесным оборудованием. Это решение часто применяется при модернизации или ремонте гидросистем для замены устаревших или вышедших из строя агрегатов.

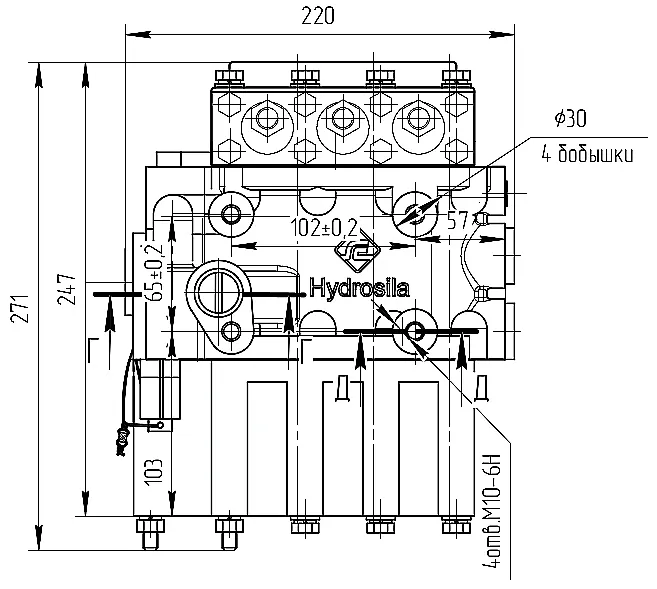

Рис. 1. Габаритные размеры гидрораспределителя МР 80-3/1-444-4.

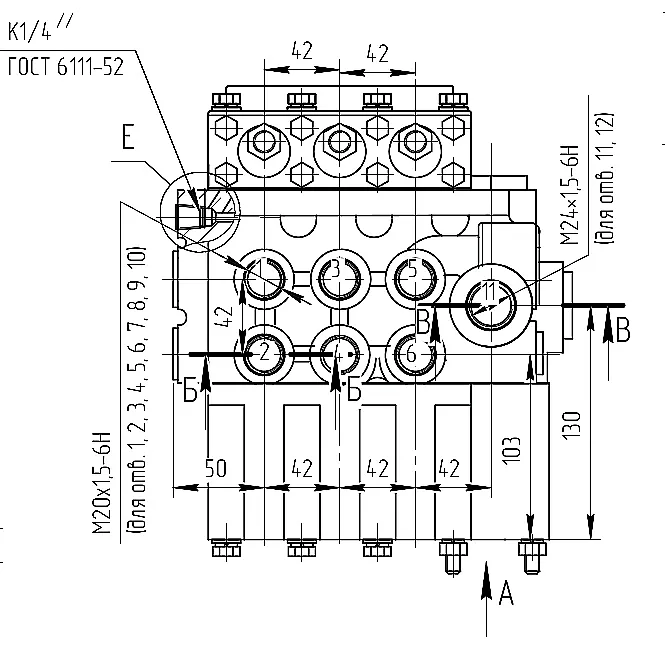

Рис. 2. Присоединительные размеры и схема расположения портов МР80-3/1-444-4.
Рис. 3. Гидравлическая схема подключения распределителя МР 80-3/1-444-4 в системе.
Типичные ошибки при подборе распределителя
Некорректный выбор гидрораспределителя может привести к снижению производительности, поломкам и неоправданным расходам. Обратите внимание на следующие моменты.
Ошибка 1: Подбор только по типу резьбы или фланца. Необходимо учитывать всю комбинацию параметров: расход, давление, количество секций и тип золотников (код 444).
Ошибка 2: Игнорирование температурного диапазона. Для работы в условиях крайнего севера или в горячих цехах стандартное исполнение может потребовать дополнительных мер.
Ошибка 3: Несоответствие рабочей среды. Использование неподходящих или загрязнённых жидкостей быстро выводит из строя золотниковую пару и уплотнения.
Ошибка 4: Неучёт наличия гидрозамков. Для удержания нагрузки в поднятом состоянии критически важно наличие в схеме соответствующих клапанов, которые уже могут быть встроены в распределитель.
Правильно подобранный гидрораспределитель МР 80-3/1-444-4 гарантирует стабильную работу контура. Наши специалисты помогут проверить совместимость по всем параметрам.
Состав ремкомплекта и часто заменяемые детали
При проведении технического обслуживания или ремонта чаще всего требуется замена следующих элементов, подверженных старению и износу.
| Наименование детали | Причина износа / необходимость замены |
|---|
| Уплотнительные кольца (кольца круглого сечения) | Потеря эластичности, растрескивание вследствие температурных перепадов или работы с нештатными жидкостями. |
| Манжеты (сальники) штока золотника | Износ от трения, выдавливание при повышенном давлении в системе, приводящие к внешним утечкам. |
| Возвратные пружины золотника | Усталость металла после большого количества циклов, приводящая к неполному возврату в нейтраль или залипанию. |
| Золотник (прецизионная пара) | Абразивный износ при работе с загрязнённым маслом, задиры от гидроударов, что ведёт к потере герметичности и увеличению внутренних утечек. |
| Предохранительный клапан (картридж) | Закоксовывание, износ седла и шарика (плунжера), приводящие к нестабильности давления или его недобору. |
Рекомендуется использовать только оригинальные ремкомплекты от производителя ГИДРАВЛИК для восстановления рабочих характеристик гидрораспределителя МР 80-3/1-444-4.

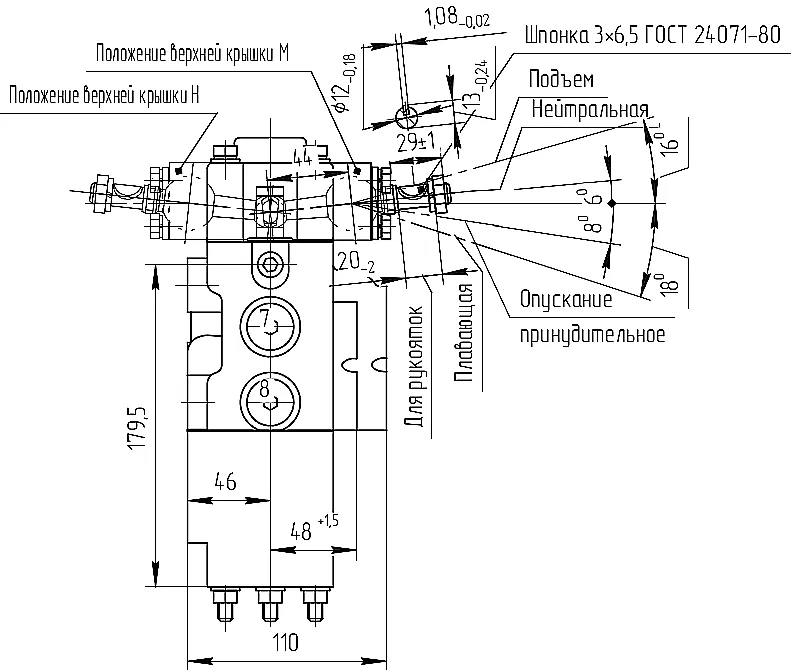

Рис. 4. Чертеж общего вида гидрораспределителя МР 80-3/1-444-4 с обозначением основных узлов.
Рис. 5. Размеры и конструкция золотника для модели МР80-3/1-444-4.
Варианты заказа и модификации
В зависимости от потребностей заказчика, возможно несколько типовых вариантов поставки гидрораспределителя МР 80-3/1-444-4.
Пример 1. Базовая модификация. Гидрораспределитель МР 80-3/1-444-4 в стандартном исполнении для давления до 25 МПа, с резьбовыми присоединениями. Подходит для большинства ремонтов экскаваторов ЭО и тракторов.
Пример 2. Исполнение для работы с другим типом масла. Возможна поставка с комплектом уплотнений, совместимых с биоразлагаемыми жидкостями или растворами на водной основе по запросу.
Пример 3. Модификация под специфический присоединительный размер. При необходимости адаптации под существующие трубные линии возможно изготовление переходных плит или изменение конфигурации портов.
Для оформления заказа или получения консультации рекомендуем связаться с нашими инженерами через сайт.
Доставка и гарантии от производителя
Компания «ГИДРАВЛИКА» является официальным поставщиком и производителем оборудования под брендом ГИДРАВЛИК. Мы осуществляем прямые поставки гидрораспределителей МР 80-3/1-444-4 по всей территории Российской Федерации и в страны СНГ. Доставка организована в ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие регионы.
На всё оборудование, включая гидрораспределитель МР 80-3/1-444-4, предоставляется гарантия сроком 24 месяца. Наши специалисты готовы оказать полную техническую поддержку, помочь с подбором аналога под вашу существующую гидравлическую систему и проконсультировать по вопросам монтажа и эксплуатации.
Для заказа, уточнения характеристик или получения коммерческого предложения воспользуйтесь формой связи на сайте 777-gidra.ru или перейдите в раздел Контакты.
