Гидрораспределитель Р 160-3/1-222 является ключевым компонентом для управления потоками рабочей жидкости в мощных гидравлических системах. Это высокопроизводительное устройство моноблочного типа, обеспечивающее стабильную работу гидроцилиндров при значительных эксплуатационных нагрузках.
Описание и назначение гидрораспределителя
Гидрораспределитель Р 160-3/1-222 предназначен для точного управления направлением и величиной расхода гидравлического масла в системах промышленного назначения. Основная функция устройства – перераспределение потоков для контроля основных и выносных гидроцилиндров в тяжелой технике. Устройство обеспечивает надежную работу при высоком давлении, что критически важно для промышленных гидросистем.
Вес изделия составляет 36 кг. Габаритные размеры в миллиметрах: длина 420, ширина 280, высота 190. Код ТН ВЭД для данной категории товаров – 8481.20.0000.
| Параметр | Значение |
|---|
| Габаритные размеры (Д×Ш×В), мм | 420 × 280 × 190 |
| Масса, кг | 36 |
| Условный проход | 160 мм |
| Код ТН ВЭД | 8481.20.0000 |

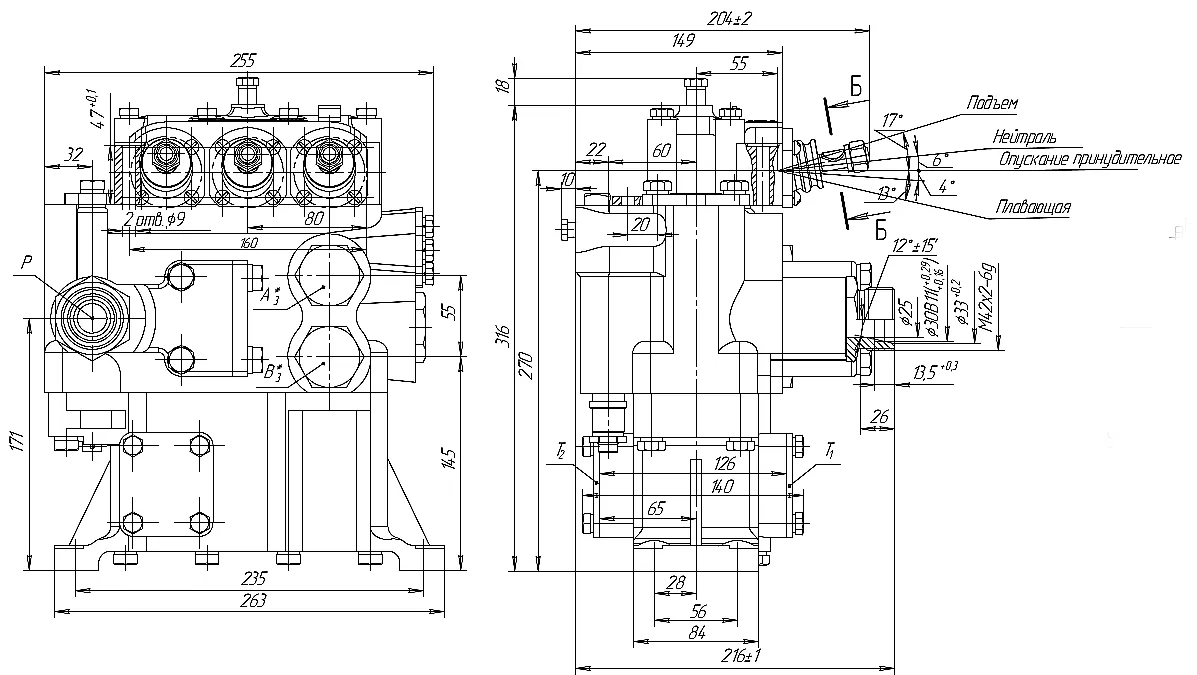

Рис. 1: Чертеж гидрораспределителя Р 160-3/1-222 с указанием габаритных размеров.
– Инженер спрашивает у нового гидрораспределителя Р 160-3/1-222: «Справишься с таким давлением?» А тот в ответ: «Я не просто справлюсь, я его распределю!»
Технические характеристики и параметры
При выборе гидрораспределителя Р 160-3/1-222 важно оценить его соответствие требованиям конкретной гидросистемы. Артикул и срок службы устройства указывают на его высокую надежность и ресурс.
| Параметр | Техническая характеристика |
|---|
| Тип конструкции | Моноблочный клапанно-золотниковый распределитель |
| Диаметр золотника | 32 мм |
| Рабочее давление, максимальное | 19.0 МПа (190 бар) |
| Тип рабочей среды | Минеральное гидравлическое масло, рекомендовано М10-В2 по ГОСТ 8581-78 |
| Температурный диапазон работы | От –40 °C до +80 °C |
| Ресурс работы (нормативный срок службы) | Не менее 10 000 рабочих циклов |
| Тип управления | Ручной с фиксацией, автоматический возврат в нейтраль |
Принцип работы в составе гидросистемы
Работа гидрораспределителя Р 160-3/1-222 базируется на перемещении золотника внутри блока. В нейтральном положении, при закрытом центре, поток от насоса перепускается обратно в бак. При ручном переключении золотник открывает каналы, направляя рабочую жидкость под давлением в поршневую или штоковую полость гидроцилиндра. Дифференциальный предохранительный клапан с серводействием, входящий в конструкцию, защищает всю систему от резких скачков давления – гидроударов, что повышает общую надежность оборудования.

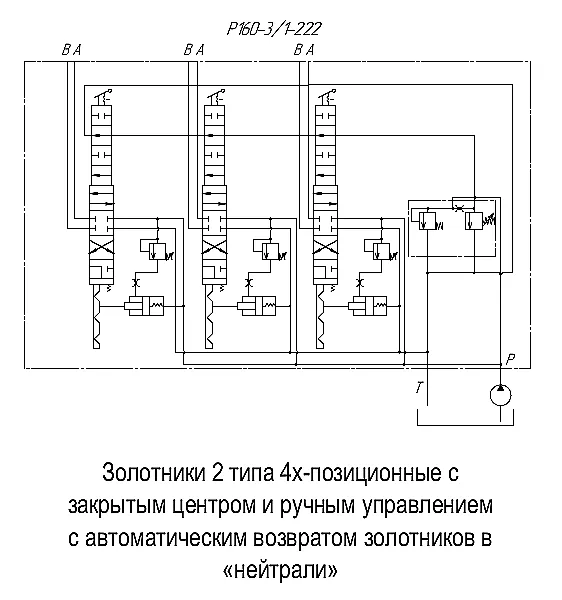

Рис. 2: Гидросхема, демонстрирующая подключение и принцип перераспределения потоков масла.
Преимущества и особенности эксплуатации
Использование гидрораспределителя Р 160-3/1-222 в вашей гидравлической системе обеспечивает ряд эксплуатационных преимуществ:
1. Высокая стабильность и управляемость. Золотниковая конструкция с закрытым центром гарантирует четкую фиксацию рабочих позиций («Подъем», «Нейтраль», «Опускание», «Плавающий режим») и плавное управление усилиями.
2. Снижение рисков и увеличение ресурса всей системы. Встроенная система защиты от перегрузок и гидроударов продлевает срок службы не только самого гидрораспределителя Р 160-3/1-222, но и подключенных к нему насосов, цилиндров и трубопроводов.
3. Универсальность и удобство монтажа. Моноблочное исполнение и стандартные присоединительные размеры (фланцы, отверстия под трубопроводы 25 мм) значительно упрощают установку и интеграцию в существующие гидростанции или на новое оборудование.
4. Работа в широком температурном диапазоне. Возможность эксплуатации от –40 °C позволяет использовать устройство в условиях открытых площадок и неотапливаемых цехов в большинстве регионов России.
5. Совместимость с типовыми промышленными гидросистемами. Распределитель рассчитан на работу с распространенными типами минеральных масел, что упрощает подбор рабочей жидкости и сервисное обслуживание.
Температурный режим работы и факторы, влияющие на ресурс
Указанный диапазон от –40 до +80 °C позволяет эксплуатировать гидрораспределитель Р 160-3/1-222 как в условиях сибирской зимы, так и в жарких цехах. Для обеспечения заявленного ресурса в 10 000 циклов и более критически важны два фактора: качество рабочей жидкости и состояние системы фильтрации. Использование некондиционного или загрязненного масла приводит к ускоренному износу прецизионных пар золотник-гильза, заеданию и потере герметичности. Регулярная замена фильтров тонкой очистки и контроль чистоты масла – обязательные условия для долгой и безотказной работы.
Область применения и типы оборудования
Гидрораспределитель Р 160-3/1-222 нашел широкое применение в различных отраслях благодаря своей надежности и производительности. Его используют на следующем оборудовании:
• Сельскохозяйственная и специальная техника: Тяжелые тракторы (например, К-700 «Кировец»), кормораздатчики, погрузчики навесного типа.
• Дорожно-строительная техника: Экскаваторы (ЭО-5124 и аналоги), одноковшовые погрузчики, бульдозеры.
• Промышленное оборудование: Гидравлические прессы, станки с ЧПУ, имеющие силовые гидроприводы, испытательные стенды.
• Коммунальная техника: Машины для уборки территорий, подъемники, краны-манипуляторы.
Таким образом, данная модель востребована везде, где требуется надежное управление мощными гидроцилиндрами при значительных нагрузках.
Расшифровка условного обозначения и комплектность
Маркировка Р 160-3/1-222 несет в себе полную информацию об устройстве:
Р – Распределитель.
160 – Условный проход, 160 мм.
3 – Количество основных золотниковых секций в моноблоке.
/1 – Тип системы управления (здесь – ручное с фиксацией и автоматическим возвратом).
222 – Порядковый номер модификации или исполнения.
Изделие соответствует Техническим Условиям ТУ 4144-001-50082355-2003. В базовую поставку, как правило, входит сам распределитель, комплект крепежа и уплотнений для первичного монтажа. Наиболее часто требуемые запасные части для проведения ремонта – это ремкомплекты, включающие уплотнительные кольца, манжеты, пружины золотников и предохранительных клапанов. Износ этих деталей напрямую зависит от чистоты масла и соблюдения рабочего давления.
Габаритные и присоединительные размеры для проверки совместимости
Перед заказом, особенно при замене вышедшего из строя аналога, необходимо сверить монтажные размеры. Основные точки подключения – это напорная (P), сливная (T) и рабочие линии (A, B) – выполнены под стандартные трубные соединения или фланцы. Центры крепежных отверстий и межосевые расстояния должны соответствовать посадочным местам на вашем оборудовании.

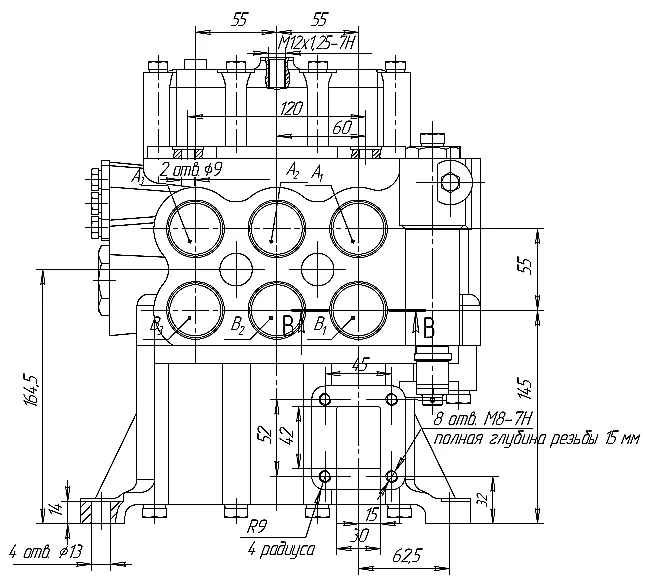

Рис. 3: Детальный чертеж с размерами посадочных поверхностей и монтажных отверстий.
Типичные ошибки при подборе гидрораспределителя
Во избежание проблем при интеграции важно не допускать следующих ошибок:
1. Подбор только по присоединительной резьбе или фланцу, без учета требуемого рабочего давления и максимального расхода системы.
2. Игнорирование температурного диапазона эксплуатации, что может привести к заклиниванию золотника на морозе или утечкам в жару.
3. Использование рабочей жидкости, не соответствующей типу, указанному в характеристиках. Это ведет к разрушению уплотнений и коррозии внутренних поверхностей.
4. Неучет необходимости дополнительной защиты (клапанов, фильтров) в схеме, если система склонна к гидроударам или загрязнению.
Примеры оформления заказа
Для заказа гидрораспределителя укажите точную маркировку и требуемое количество. Типичные варианты заявок:
• Базовая модель: Гидрораспределитель Р 160-3/1-222 арт. [уточняется по каталогу] – 1 шт.
• Заказ с ремкомплектом: Гидрораспределитель Р 160-3/1-222 + Ремкомплект РК-Р160 – 1 комплект.
• Запрос на аналог: Подбор аналога гидрораспределителя Р 160-3/1-222 под фланец DN160, давление до 200 бар.
Для оформления заказа воспользуйтесь формой на сайте или свяжитесь с нашими менеджерами.
Гидрораспределитель Р 160-3/1-222 от бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и стран СНГ. Наличие на складах в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону и других крупных городах позволяет организовать оперативную доставку. Наши специалисты готовы провести подробную техническую консультацию, помочь с подбором аналога для вашей существующей гидросистемы и обеспечить сервисную поддержку. Оставьте заявку на сайте для расчета стоимости и сроков поставки.
