Гидрораспределитель Р 160-3/1-111 – это ключевой управляющий узел в гидравлических контурах промышленных тракторов и самоходных машин. Его основная функция заключается в точном направлении подачи масла к основным и выносным гидроцилиндрам. Использование данного компонента обеспечивает надежное функционирование навесного и рабочего оборудования при высоких эксплуатационных нагрузках.
Габаритные размеры устройства составляют 320 мм в длину, 210 мм в ширину и 280 мм в высоту. Масса распределителя равна 36 кг. Код товарной номенклатуры внешнеэкономической деятельности (ТН ВЭД) для данной продукции – 8481 20 000.
| Основные габаритные параметры гидрораспределителя Р 160-3/1-111 |
| Длина (мм) |
320 |
| Ширина (мм) |
210 |
| Высота (мм) |
280 |
| Масса (кг) |
36 |
| Номер по ТН ВЭД |
8481.20.000 |
Приехал как-то механик на склад, спрашивает: «Где здесь у вас распределители? Мне нужен надежный Р 160-3/1-111 для экскаватора». Выходит кладовщик и говорит: «Так у меня их целая секция! Три золотника, все в «нейтрали» стоят, ждут своего часа». – «А ну проверьте один, на плавающий режим», – просит механик. Кладовщик взял, покрутил и отвечает: «Работает. Но у вас-то какое масло в системе?» Механик махнул рукой: «Наше, родное, не разбирается оно в мелочах! Лишь бы давление держало, а этот гидрораспределитель Р 160-3/1-111 все исправит».
Основные технические характеристики
Выбор гидрораспределителя Р 160-3/1-111 обосновывается его расчетными параметрами, определяющими надежность и совместимость с гидросистемой. При монтаже необходимо учитывать все приведенные данные.
| Технические параметры распределителя Р 160-3/1-111 |
| Тип конструкции |
клапанно-золотниковый, моноблочный |
| Количество секций (золотников) |
3 |
| Рабочее давление, макс. |
19,0 МПа (190 кгс/см²) |
| Номинальный расход, по которому маркируется гидрораспределитель Р 160-3/1-111 |
160 л/мин |
| Диаметр золотника |
32 мм |
| Тип рабочей среды |
Минеральное масло, соответствующее М10-В2 по ГОСТ 8581-78. Допускается использование иных масел с вязкостью в рабочем диапазоне. |
| Диапазон допустимых температур рабочей среды |
-30°C до +80°C |
| Присоединительные размеры |
Стандарт резьбы и межосевые расстояния, соответствующие ГОСТ 8754-88 |
| Ориентировочный ресурс |
≥ 10 000 моточасов (при условии фильтрации масла и соблюдения регламента) |
Фото 1. Общий вид модели гидрораспределителя Р 160-3/1-111 с указанием габаритных и присоединительных размеров.
Принцип работы гидрораспределителя
Моноблочный гидрораспределитель Р 160-3/1-111 функционирует по принципу осевого перемещения золотников в расточенном корпусе. Каждая из трех секций имеет четыре фиксированные позиции ручного управления: «Подъем», «Нейтраль», «Принудительное опускание» и «Плавающий режим». Возврат золотника из рабочих положений в нейтраль осуществляется автоматически под действием гидравлических и пружинных сил при достижении заданного давления в исполнительной линии. Встроенный дифференциальный предохранительный клапан с серводействием минимизирует риск гидроударов и защищает контур от перегрузок, повышая общую стабильность работы узла.
Фото 2. Схематическое изображение типового подключения гидрораспределителя Р 160-3/1-111 в составе гидравлической системы.
Преимущества и особенности эксплуатации
Гидрораспределитель Р 160-3/1-111 от бренда ГИДРАВЛИК имеет ряд технических преимуществ, которые определяют его выбор инженерами и сервисными специалистами для различных производственных задач.
- Высокая надежность и увеличенный ресурс. Конструкция корпуса и применяемые материалы (износостойкие сплавы, уплотнения) рассчитаны на работу под стабильным рабочим давлением до 19 МПа в циклическом режиме, что напрямую влияет на снижение простоев оборудования.
- Универсальность применения. Совместимость с типовыми схемами подключения по ГОСТ и с широким спектром мобильной техники российского и зарубежного производства упрощает процедуру подбора, монтажа и поиска аналогов.
- Стабильность работы в различных условиях. Диапазон рабочих температур от -30°C позволяет эксплуатировать узел в холодное время года без существенной потери производительности, что критически важно для строительной и коммунальной техники.
- Удобство проведения текущего обслуживания. Моноблочное исполнение и продуманная компоновка упрощают доступ к основным элементам – золотникам, пружинам, уплотнениям – для их диагностики и замены в рамках ремонтного цикла.
Расшифровка условного обозначения
Маркировка Р 160-3/1-111 содержит всю необходимую информацию для предварительного подбора узла:
- Р – сокращение от «распределитель» гидравлический.
- 160 – номинальная производительность (расход) устройства, равная 160 литрам в минуту.
- 3 – указывает на количество рабочих секций (золотников) в моноблоке.
- 1 – тип или модификация золотника, определяющая его ход и функционал.
- 111 – заводской код исполнения или модификации, часто связанный с конкретными требованиями по присоединению или комплектации.
Таким образом, гидрораспределитель Р 160-3/1-111 соответствует требованиям ГОСТ 20761-2021 на подобные устройства для мобильной техники.
Рекомендуемая область применения и типы оборудования
Основная ниша применения данного распределителя – гидравлические системы мобильной техники, где требуется одновременное управление несколькими гидроцилиндрами. Это оборудование чаще всего устанавливается на:
- Промышленные и сельскохозяйственные тракторы (МТЗ, Агромаш, John Deere, Case и др.) для управления плугами, ковшами, отвалами.
- Строительную и коммунальную спецтехнику: погрузчики, мини-экскаваторы, автогрейдеры, уборочные машины.
- Дорожные катки и другую технику, оснащенную гидроприводом рабочего органа.
- Ремонтные мастерские и стационарные гидростанции, используемые для испытаний или в качестве силовых агрегатов.

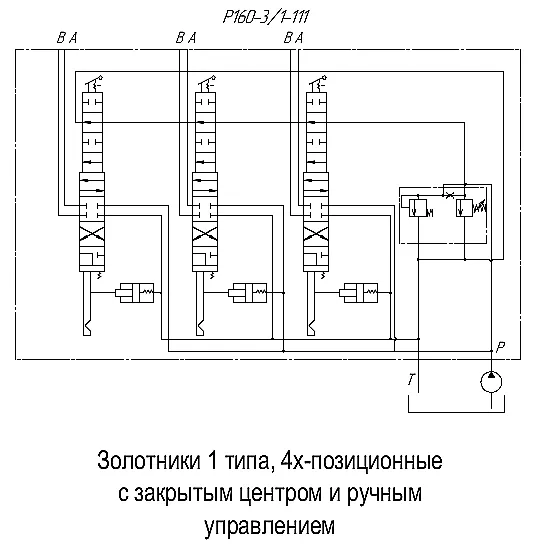

Фото 3. Детальная гидросхема распределителя Р 160-3/1-111, показывающая прохождение потоков в различных режимах работы.
Состав ремонтного комплекта и ресурсные элементы
В процессе эксплуатации некоторые внутренние компоненты распределителя подвержены естественному износу. К таким деталям, требующим внимания при сервисном обслуживании, относятся:
| Наименование элемента |
Причина и признаки износа |
| Уплотнительные кольца и манжеты золотника |
Потеря эластичности, механический износ от трения, приводящие к утечкам масла и потере давления. |
| Возвратные пружины золотника |
Усталость металла, коррозия, приводящие к неполному возврату золотника в нейтраль или изменению усилия срабатывания. |
| Золотник (основной шток) |
Возможны задиры или коррозия рабочей поверхности при низком качестве рабочей среды или плохой фильтрации масла. Проявляется в заедании или повышенном усилии управления. |
| Корпусные уплотнения (прокладки между секциями) |
Деформация, потеря свойств из-за температурных перепадов и циклического давления. |
Гидрораспределитель Р 160-3/1-111: примеры оформления заказа
Технические специалисты обычно заказывают распределитель под конкретную машину или гидросистему. Ниже приведены типовые варианты:
- Базовый заказ: Р 160-3/1-111 в стандартной заводской упаковке, с паспортом. Указывается для плановой замены на трактор МТЗ.
- Заказ с модификацией: Р 160-3/1-111 с другим типом манжетного уплотнения (например, для работы на специальных жидкостях). Требует дополнительного согласования с техподдержкой на сайте.
- Комплексная поставка: Одновременный заказ нескольких распределителей Р 160-3/1-111 с комплектом уплотнений и крепежа для оснащения парка техники. Такие поставки требуют предварительного уточнения сроков.
Типичные ошибки при подборе распределителей
Чтобы избежать проблем с установкой и эксплуатацией, при выборе гидрораспределителя не следует допускать следующих ошибок:
- Подбор только по присоединительным размерам. Критически важно соотносить резьбу с номинальным расходом и рабочим давлением, иначе распределитель станет «узким местом» или, наоборот, будет работать в неоптимальном режиме.
- Игнорирование температурного режима. Если техника эксплуатируется в условиях Крайнего Севера или, наоборот, в жарких цехах, необходимо убедиться, что материалы уплотнений и зазоры конструкции соответствуют заявленному диапазону от -30 до +80°C.
- Несоответствие типа рабочей среды. Применение несовместимых с М10-В2 гидравлических жидкостей (например, некоторых синтетических или водно-гликолевых смесей) может привести к быстрому разрушению уплотнений.
- Неучёт цикличности нагрузки. Для оборудования, работающего в режиме частых пусков/остановов, важен не только максимальный, но и средний и минимальный расход, чтобы избежать перегрева и кавитации внутри узла.
По всем вопросам технического соответствия параметров вашей системе и подбора аналога рекомендуется консультация наших инженеров.
Бренд ГИДРАВЛИК поставляет надежную гидравлическую аппаратуру, включая популярную модель Р 160-3/1-111. Компания-поставщик ГИДРАВЛИКА обеспечивает техническую поддержку, подбор по каталогу и доставку оборудования по всей России и странам СНГ. Мы гарантируем качество продукции, подтвержденное паспортами, и оперативные сроки отгрузки со склада.
Доставка доступна до Москвы, Санкт-Петербурга, Екатеринбурга, Новосибирска, Казани, Ростова-на-Дону, а также в другие регионы РФ, в Беларусь, Казахстан и Армению. Для получения коммерческого предложения, уточнения наличия или оформления заказа воспользуйтесь формой обратной связи на сайте или свяжитесь с нами через раздел Контакты.
