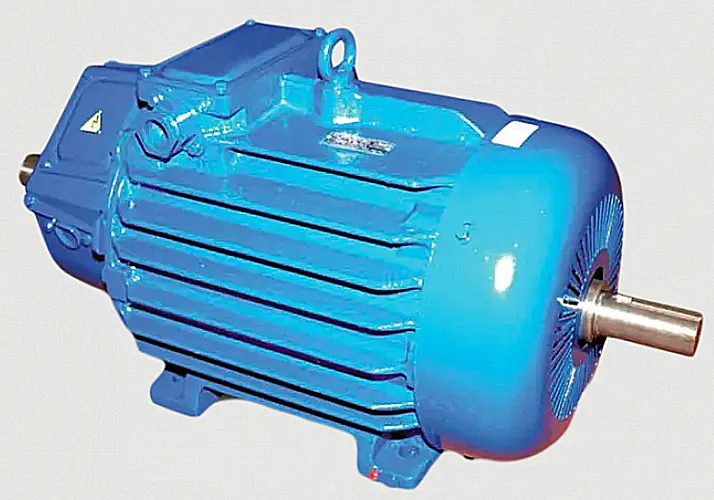

Электродвигатель крановый MTH 211-6 – это асинхронный трехфазный электродвигатель с фазным ротором, предназначенный для использования в механизмах подъема, передвижения и поворота грузоподъемных машин. Данная модель специально адаптирована для эксплуатации в условиях повторно-кратковременного режима работы с частыми пусками, остановками и реверсами.
Основные параметры
Электродвигатель крановый MTH 211-6 отличается высокой перегрузочной способностью и устойчивостью к динамическим нагрузкам, характерным для кранового оборудования. Его конструкция включает усиленный вал, специальные подшипниковые узлы и систему охлаждения, рассчитанные на длительную работу при переменных нагрузках.
Вес, габариты и код ТН ВЭД
Общая масса агрегата составляет 87 килограмм. Габаритные размеры по корпусу (высота, длина, глубина): 378 x 700 x 300 миллиметров. Длина выходного конца вала и его диаметр подбираются для стандартных крановых механизмов. Классификационный Код ТН ВЭД для данной продукции: 8501100000.
| Параметр | Значение |
|---|
| Масса, кг | 87 |
| Габариты (В×Д×Г), мм | 378×700×300 |
| Диаметр вала, мм | 40 |
| Код ТН ВЭД | 8501100000 |
Технические характеристики электродвигателя MTH 211-6
| Наименование параметра | Значение |
|---|
| Номинальная мощность, кВт | 7.5 |
| Фактическая частота вращения вала | 925 об/мин |
| Напряжение сети (статор) | 380 / 220 В |
| Номинальный ток статора | 20.2 / 34.9 А |
| Конструкция ротора | Фазный |
| Напряжение на кольцах ротора | 240 В |
| Класс нагревостойкости изоляции | F (до +155°C) |
| Степень защиты корпуса | IP54 |
| Климатическое исполнение | УХЛ1 |
Преимущества и особенности эксплуатации
Выбор электродвигателя кранового MTH 211-6 обеспечивает ряд значимых эксплуатационных преимуществ для промышленных предприятий:
1. Высокая надежность в тяжелых режимах. Двигатель рассчитан на работу в режиме S3 с продолжительностью включения 40%, что идеально соответствует циклической работе кранов.
2. Плавный пуск и регулировка скорости. Наличие фазного ротора позволяет подключать пуско-регулировочные реостаты, обеспечивая плавный разгон механизмов и снижение ударных нагрузок на редуктор и тормозную систему.
3. Устойчивость к внешним воздействиям. Степень защиты IP54 гарантирует сохранность от попадания пыли и брызг воды, а климатическое исполнение УХЛ1 позволяет использовать двигатель в неотапливаемых помещениях и при отрицательных температурах.
4. Удобство монтажа и обслуживания. Унифицированные присоединительные размеры и доступ к щеточному узлу контактных колец упрощают установку и проведение планового технического обслуживания.
5. Увеличение межремонтного ресурса оборудования. Прочная конструкция и специальные подшипники снижают вибрацию, что положительно сказывается на сроке службы всего кранового механизма.
Принцип работы и устройство
Работа электродвигателя кранового MTH 211-6 базируется на принципе создания вращающегося магнитного поля трехфазной обмоткой статора. Это поле наводит ток в обмотке фазного ротора, выведенной на контактные кольца. Вращающий момент создается в результате взаимодействия магнитных полей статора и ротора. Ключевое отличие от двигателей с короткозамкнутым ротором – возможность включения в цепь ротора дополнительных резисторов. Это позволяет управлять пусковым током и моментом, а также в определенных пределах регулировать скорость вращения, что критически важно для точного позиционирования груза.
«Электродвигатель крановый MTH 211-6 настолько надежен, что даже когда весь цел встает, он один продолжает работать в своем режиме – 40% включения, 60% – философского созерцания процесса.»
Температурный режим и ресурс работы
Двигатель рассчитан на эксплуатацию в широком диапазоне температур окружающей среды: от -40°C до +40°C. Класс изоляции F обеспечивает запас по нагревостойкости, позволяя выдерживать кратковременные перегрузки. Расчетный срок службы электродвигателя кранового MTH 211-6 при соблюдении регламента техобслуживания превышает 15 лет. Основными факторами, влияющими на ресурс, являются: соблюдение допустимых токовых перегрузок (не более 1.5 от номинала), качество и периодичность обслуживания подшипниковых узлов и щеточного механизма, а также чистота и напряжение питающей сети.
Область применения
Электродвигатель крановый MTH 211-6 используется в качестве силового привода для различных механизмов грузоподъемных машин. Типичные области применения включают:
– Мостовые и козловые краны. Для механизмов подъема и передвижения тележек, особенно в условиях цехов металлургических и машиностроительных предприятий, а также на складских терминалах.
– Башенные краны. Для механизмов поворота и изменения вылета стрелы на строительных площадках.
– Портальные и консольные краны. В судостроении, портовых хозяйствах и на открытых складах.
– Краны-штабелеры и электрические тельферы. В системах с повышенными требованиями к точности позиционирования и плавности хода.
Модель является оптимальным решением для замены устаревших аналогов, таких как MTF или MTKF, на современном парке грузоподъемной техники.
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующим оборудованием необходимо учитывать следующие размеры: высота оси вращения составляет 225 мм, расстояние между отверстиями в лапах (исполнение IM1001) – 250×210 мм. Диаметр фланца для фланцевого крепления (исполнение IM2001) – 330 мм.

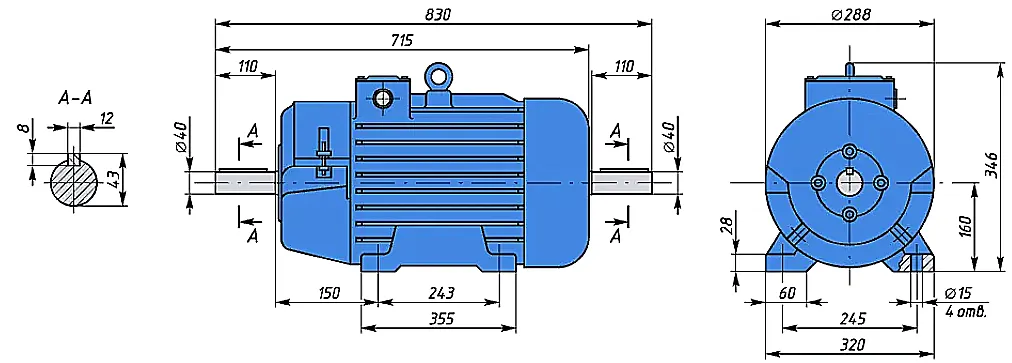

Рис.1. Сборочный чертеж и габаритные размеры электродвигателя MTH 211-6
Рис.2. Схема присоединительных размеров и посадочных мест двигателя MTH 211-6
Условное обозначение и расшифровка индекса
Маркировка изделия содержит всю необходимую информацию для его идентификации:
М – электродвигатель.
Т – исполнение для крановых механизмов (повторно-кратковременный режим).
Н – с фазным (контактным) ротором.
211 – габарит по осям и высоте вращения.
6 – число полюсов, определяющее синхронную частоту вращения (1000 об/мин).
Таким образом, электродвигатель крановый MTH 211-6 – это крановый мотор с фазным ротором 6-го габарита.
Состав ремкомплекта и часто заменяемые узлы
При длительной эксплуатации наиболее подвержены износу следующие элементы, которые следует регулярно проверять:
| Наименование узла/детали | Признаки износа и причины |
|---|
| Щетки графитовые (8х20х32 мм) | Уменьшение длины, неравномерный износ, искрение. Причина: естественный износ, вибрация, загрязнение колец. |
| Контактные кольца ротора | Появление борозд, биение, окисление поверхности. Причина: работа с изношенными щетками, попадание абразива. |
| Подшипники качения (опорные) | Повышенный шум, нагрев, люфт вала. Причина: усталость металла, недостаток или старение смазки. |
| Межвитковые изоляции обмоток | Снижение сопротивления изоляции, пробой. Причина: термическое старение, влажность, перегрузки. |
Типичные ошибки при подборе
Избегайте следующих распространенных ошибок при выборе двигателя для замены или модернизации:
1. Подбор только по мощности. Крайне важно учитывать режим работы (S3, ПВ 40%), перегрузочную способность и тип ротора. Обычный общепромышленный двигатель аналогичной мощности быстро выйдет из строя в крановых условиях.
2. Игнорирование климатических условий. Если оборудование работает на открытой площадке или в неотапливаемом цехе, использование двигателей общего исполнения без маркировки УХЛ1 приведет к поломкам при отрицательных температурах.
3. Несоответствие способа монтажа (IM). Неправильный выбор между креплением на лапы (IM1001) и на фланец (IM2001) сделает установку невозможной или потребует дорогостоящих переходных плит.
4. Неучет необходимости регулировки скорости. Если в существующей схеме управления используются реостаты для плавного пуска, замена двигателя на модель с короткозамкнутым ротором приведет к ударным нагрузкам на механику.
Примеры заказа и модификации
Базовая поставляемая модель – Электродвигатель крановый MTH 211-6 в исполнении IM1001 (на лапах) с климатическим исполнением УХЛ1. По запросу возможен подбор аналогов по параметрам или поставка во фланцевом исполнении (IM2001).
Пример 1. Прямая замена. Для ремонта мостового крана г/п 10т в цехе заказан двигатель MTH 211-6 как полный аналог вышедшего из строя.
Пример 2. Модернизация парка. Предприятие, обслуживающее складские козловые краны, переходит на единый парк двигателей, заказывая партию MTH 211-6 для плановой замены устаревших моделей разных производителей.
Доставка и гарантия
Бренд ГИДРАВЛИК через официального поставщика ГИДРАВЛИКА осуществляет поставки качественного кранового электрооборудования по всей территории Российской Федерации и стран СНГ. Мы доставляем электродвигатель крановый MTH 211-6 в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в любые другие регионы. Для наших клиентов из Беларуси, Казахстана, Армении и Киргизии также доступны выгодные условия поставок.
На всю продукцию предоставляется гарантия 24 месяца. Наши специалисты готовы оказать бесплатную техническую консультацию, помочь с подбором аналога для вашей конкретной системы и рассчитать сроки доставки. Основной склад находится в Московской области, что позволяет оперативно обрабатывать заявки.
Для заказа электродвигателя кранового MTH 211-6 или получения консультации свяжитесь с нами через сайт https://777-gidra.ru или по контактам, указанным в разделе Контакты.
