Электродвигатель крановый MTH 511-8 — это трехфазный асинхронный агрегат с фазным ротором, предназначенный для питания и управления механизмами подъема и передвижения грузоподъемного оборудования. Он обеспечивает надежное функционирование в системах с переменной и кратковременной нагрузкой, выступая основным приводом для гидравлических насосных групп и грузоподъемных устройств.
Краткое описание и техническое назначение
Агрегат разработан для эксплуатации в составе кранового оборудования: башенных и козловых кранов, тельферов, лебедок, портальных установок. Основная функция электродвигателя кранового MTH 511-8 — преобразование электрической энергии в механическую для создания вращающего момента на валу, который передается на редуктор или непосредственно на барабан лебедки.
Вес: 500 кг. Код ТН ВЭД: 8501520000.
| Габаритный параметр | Значение |
|---|
| Высота, мм | 575 |
| Длина, мм | 960 |
| Глубина, мм | 420 |
| Диаметр вала, мм | 70 |
| Диаметр фланца, мм | 450 |
Инженер спрашивает у электродвигателя кранового MTH 511-8: «Почему ты такой тяжелый?» Двигатель отвечает: «Чтобы не шатало от перекоса фаз!»
Технические характеристики электродвигателя MTH 511-8
| Параметр | Значение |
|---|
| Номинальная мощность, кВт | 30 |
| Частота вращения вала, об/мин | 724 |
| Напряжение питания, В | 220 / 380 |
| Ток статора (при 380 В), А | 72 |
| Коэффициент полезного действия (КПД), % | 86.8 |
| Класс нагревостойкости изоляции | F (до 155°С) |
| Класс защиты по ГОСТ (IP) | IP54 |
| Рабочий режим по ГОСТ | S3 (кратковременно-повторный, ПВ 60%) |
| Температура окружающей среды | от -40°C до +40°C |

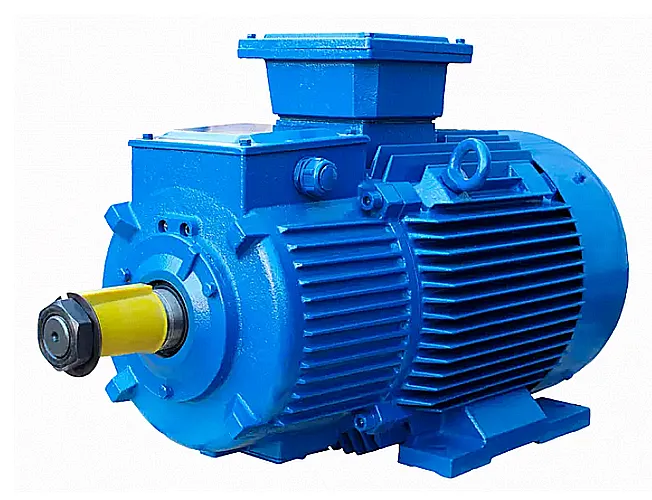

Электродвигатель MTH 511-8 — вид сбоку, подключение клеммной коробки для сетей 220В или 380В.

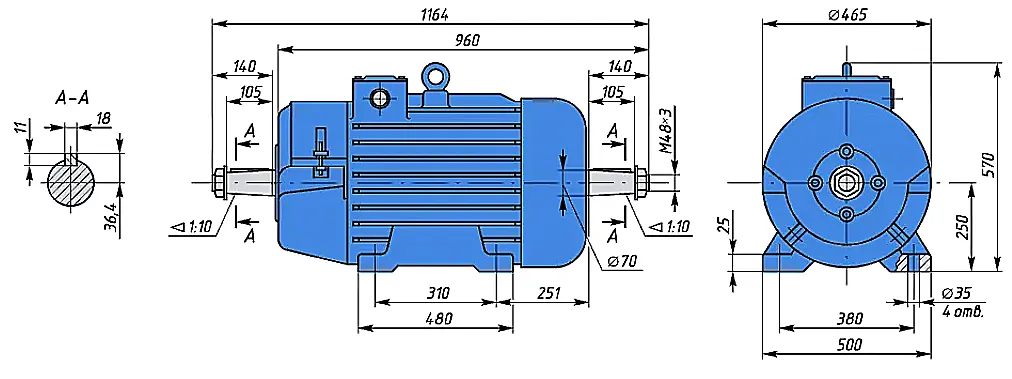

Габаритный чертеж электродвигателя кранового MTH 511-8 с размерами и основными присоединительными параметрами.
Преимущества и особенности эксплуатации
- Высокая перегрузочная способность: Пусковой момент превышает номинальный в 2.9 раза, что обеспечивает уверенный старт под нагрузкой, характерный для крановых циклов.
- Повышенная устойчивость к климатическим факторам: Класс защиты IP54 гарантирует работоспособность в условиях повышенной запыленности и при попадании брызг воды.
- Расширенный температурный диапазон: Исполнение У1 и УХЛ1 позволяет использовать электродвигатель крановый MTH 511-8 в умеренном и холодном климате без дополнительного подогрева.
- Удобство монтажа и замены: Универсальное исполнение IM1001/IM2001 и стандартные присоединительные размеры упрощают интеграцию в существующие приводы лебедок и гидростанций.
- Длительный срок службы: Прочная конструкция и изоляция класса F обеспечивают ресурс, превышающий 15 лет при соблюдении правил технического обслуживания.
Принцип работы в составе крановой гидросистемы
Электродвигатель крановый MTH 511-8 работает в крановом режиме S3, предусматривающем циклы «пуск-работа-остановка». При подаче трехфазного напряжения на обмотки статора создается вращающееся магнитное поле. За счет индукции в обмотках фазного ротора наводится ЭДС, что приводит его во вращение. Через муфту или редуктор вращение передается на исполнительный механизм — гидравлический насос или барабан лебедки. Конструкция с фазным ротором через щеточный аппарат позволяет подключать пускорегулирующие сопротивления для плавного пуска и регулировки скорости.
Температурный режим и ресурс работы
Эксплуатация двигателя допускается при температуре окружающего воздуха от -40°C до +40°C. Допустимый нагрев обмоток — до 155°C (по классу изоляции F). На ресурс работы напрямую влияют условия эксплуатации: качество питающего напряжения (отклонения не более ±5%), частота и полнота сервисного обслуживания подшипниковых узлов, отсутствие вибраций и перекосов при монтаже. Регулярная проверка состояния щеточного аппарата и контактных колец также увеличивает межремонтный период.
Области применения и типовое оборудование
Электродвигатель крановый MTH 511-8 находит применение в различных отраслях промышленности, где требуются надежные приводы с высоким пусковым моментом:
- Грузоподъемная техника: механизмы подъема и передвижения башенных, козловых, мостовых и портальных кранов.
- Транспортные и складские системы: электрические лебедки грузоподъемностью до 32 тонн, тельферы, приводы конвейеров.
- Специальные установки: шлюзовые и шахтные подъемники, поворотные механизмы.
- Гидравлические станции: привод шестеренных и поршневых насосов в составе мобильных и стационарных гидростанций.
Состав ремкомплекта и основные запчасти
Наиболее уязвимыми элементами, подверженными износу в процессе эксплуатации, являются узлы, работающие в условиях трения и электрического контакта.
| Наименование запчасти / узла | Причина и условия износа |
|---|
| Щетки графитные | Естественный износ при трении о контактные кольца ротора. Требуют замены при уменьшении длины на 2/3 от первоначальной. |
| Подшипники качения (опорные) | Износ из-за радиальных и осевых нагрузок, вибраций, недостатка или старения смазки. |
| Манжеты и сальники | Потеря эластичности и герметичности вследствие высоких температур и воздействия масел. |
| Контактные кольца ротора | Появление рисок и борозд от работы щеток, возможно подгорание при плохом контакте. |
| Обмотки статора и ротора | Выход из строя из-за перегрузок, межвитковых замыканий, нарушения изоляции от перегрева или влаги. |
Условное обозначение модели MTH 511-8
Маркировка агрегата построена по следующему принципу:
М — двигатель крановой серии.
TH — трехфазный асинхронный с фазным ротором.
511 — номер серии, определяющий габаритные размеры и конструктивное исполнение.
8 — количество полюсов, определяющее синхронную частоту вращения (750 об/мин).
Типичные ошибки при подборе аналога
- Выбор двигателя только по мощности (30 кВт) без учета режима работы S3 и пусковых характеристик.
- Игнорирование климатического исполнения (УХЛ1), что критично для работы на открытых площадках в северных регионах.
- Несоответствие посадочных размеров вала (Ø70 мм) и фланца (Ø450 мм) с присоединяемым редуктором или муфтой.
- Неверный расчет необходимого напряжения сети (220В или 380В) без возможности переключения схемы обмоток.
Габаритные размеры и совместимость
Перед заказом электродвигателя кранового MTH 511-8 необходимо сверить его габаритные и присоединительные размеры с параметрами заменяемого агрегата или проектной документацией. Ключевые размеры: посадочный диаметр вала (70 мм), диаметр центрирующего выступа фланца (450 мм), межосевые расстояния крепежных отверстий. Это гарантирует правильную центровку, отсутствие паразитных вибраций и полную механическую совместимость.
Примеры оформления заказа
1. Базовая поставка: Электродвигатель крановый MTH 511-8, климатическое исполнение У1, напряжение 380В. Для замены вышедшего из строя привода на строительном кране.
2. Поставка для северных регионов: Электродвигатель крановый MTH 511-8, исполнение УХЛ1 для низких температур, с дополнительной обработкой антикоррозионным составом. Для портового терминала.
3. Комплексная поставка: Электродвигатель MTH 511-8 в сборе с тормозным электромагнитом и муфтой. Для модернизации лебедки на промышленном предприятии.
Гарантийная и техническая поддержка от бренда ГИДРАВЛИК
Продукция под торговой маркой ГИДРАВЛИК, в том числе электродвигатель крановый MTH 511-8, поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полное сопровождение: от помощи в подборе технически корректного аналога под вашу гидросистему до гарантийного и постгарантийного сервиса. Доставка осуществляется во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы провести бесплатную техническую консультацию. Для расчета стоимости и уточнения сроков поставки, пожалуйста, оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
