Электродвигатель крановый MTH 311-8

Асинхронный крановый электродвигатель MTH 311-8 — это надежная низковольтная машина, рассчитанная на работу в составе грузоподъемных механизмов, таких как мостовые и козловые краны, лебедки и другое промышленное оборудование. Его основная функция — преобразование электрической энергии в механическую для привода механизмов подъема и передвижения в повторно-кратковременных режимах работы.

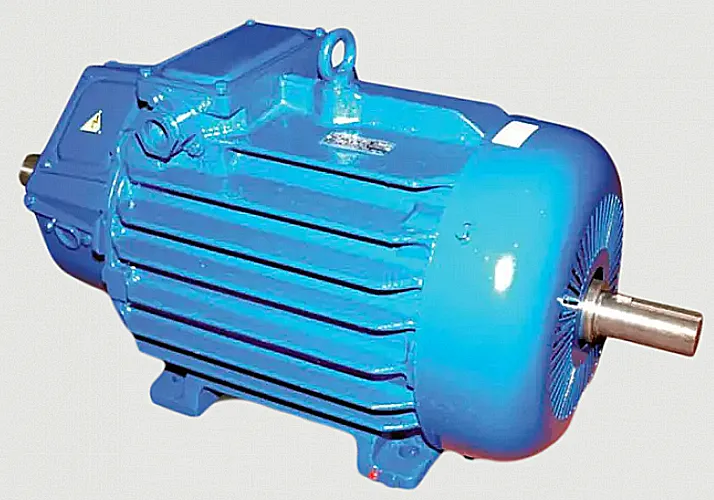

Боковой вид электродвигателя MTH 311-8, модель с лапами для крепления и цилиндрическим валом.

Ключевые характеристики двигателя: номинальная мощность 7,5 кВт, фактическая частота вращения вала 700 оборотов в минуту. Модель рассчитана на питание от трехфазной сети переменного тока с напряжением 220/380 В и частотой 50 Гц.

Описание и назначение электродвигателя MTH 311-8

Электродвигатель крановый MTH 311-8 представляет собой асинхронную электрическую машину с фазным ротором, специально разработанную для эксплуатации в составе краново-металлургического оборудования. Данный тип привода предназначен для работы в сложных условиях с частыми пусками, остановками и реверсированием. Конструкция и характеристики электродвигателя MTH 311-8 обеспечивают высокий пусковой момент и плавную регулировку скорости, что критически важно для точного позиционирования грузов.

Габариты, вес и кодировка

Данная модель электродвигателя имеет стандартное исполнение на лапах (IM 1001) с цилиндрическим выходным валом. Габаритные размеры позволяют эффективно интегрировать его в существующие конструкции крановых тележек и механизмов передвижения.

Вид на фронтальную часть двигателя MTH 311-8 с клеммной коробкой для подключения питания.

Спросили на стройке у крановщика, как он определяет, что электродвигатель крановый пора менять. Ответил: «Когда стрела идет быстрее, чем та телега, что она везет, без моей команды. Ищи электродвигатель крановый новый, MTH желательно».

Подробные технические характеристики

Для точного расчета нагрузки, подбора пускозащитной аппаратуры и оценки энергоэффективности следует опираться на полный набор параметров кранового электродвигателя.

Исполнение и конструктивные особенности

Преимущества и особенности эксплуатации двигателя MTH 311-8

Выбор именно кранового электродвигателя MTH 311-8 для модернизации или ремонта техники дает пользователю ряд существенных преимуществ.

1. Оптимизация рабочих режимов. Агрегат рассчитан на повторно-кратковременный режим S3 с ПВ=40%, что идеально соответствует циклографии работы большинства крановых механизмов (подъем-перенос-опускание-пауза). Это предотвращает перегрев и увеличивает ресурс.

2. Высокая перегрузочная способность. Кратность максимального момента в 2.8 от номинального позволяет двигателю уверенно преодолевать пиковые нагрузки в момент старта подъема груза или при работе в сложных условиях.

3. Универсальность подключения и монтажа. Стандартное крепление IM 1001 и цилиндрический вал диаметром 50 мм обеспечивают простую замену вышедших из строя аналогов без серьезных доработок конструкции. Наличие фланца дополнительно расширяет возможности монтажа.

4. Надежная изоляция и защита. Класс изоляции H гарантирует стабильную работу при нагреве до 180°C. Степень защиты IP55 надежно защищает внутренности двигателя от пыли и водяных струй, что критически важно для эксплуатации в цехах и на открытых площадках.

5. Совместимость с системами управления. Фазный ротор этого кранового электродвигателя позволяет эффективно использовать его в схемах с резисторными пуско-регулирующими панелями, которые являются стандартом для многих отечественных кранов.

Принцип работы в составе крановой установки

В типовой крановой схеме двигатель MTH 311-8 подключается к трехфазной сети 380В через коммутационную и защитную аппаратуру. Управление скоростью и моментом осуществляется за счет введения в цепь фазного ротора пусковых и регулировочных резисторов с помощью контакторной панели. При подаче напряжения создается вращающееся магнитное поле в статоре, которое индуцирует ток в обмотках ротора. Взаимодействие этих полей создает вращающий момент на валу. Наличие колец и щеток на роторе позволяет внешними сопротивлениями изменять его электрические характеристики, обеспечивая необходимые пусковые и рабочие свойства для плавного подъема грузов.

Температурный режим и срок службы

Работоспособность кранового электродвигателя MTH 311-8 гарантируется в диапазоне температур окружающей среды, соответствующем климатическому исполнению: для У1 – от -45°С до +40°С, для УХЛ – от -60°С до +40°С. Основной режим – повторно-кратковременный S3. Ресурс работы напрямую зависит от соблюдения режимов эксплуатации, качества обслуживания и состояния сопряженных систем.

На долговечность влияют несколько ключевых факторов: качество и своевременность смазки подшипников, состояние щеточного узла (износ щеток и коллектора), чистота обдува (отсутствие забитых пылью вентиляционных решеток) и стабильность питающего напряжения. При соблюдении регламента ТО заявленный производителем ресурс до капитального ремонта может превышать 10-15 лет.

Область применения и типовое оборудование

Электродвигатель крановый MTH 311-8 является штатным приводом для широкого спектра грузоподъемных и транспортирующих машин в различных отраслях промышленности.

Основные сферы использования:

• Промышленность: привод механизмов подъема и передвижения мостовых, козловых, консольных кранов общего назначения.
• Металлургия: краны в цехах металлообработки, литья, проката.
• Складская логистика: краны-штабелеры, мостовые краны в складских комплексах.
• Судостроение и портовое хозяйство: краны доковые и портальные.
• Строительство: башенные краны (в составе лебедок) и другие строительные механизмы.
• Энергетика и ремонтные предприятия: краны в машинных залах и ремонтных цехах.

Расшифровка условного обозначения модели

Маркировка MTH 311-8 У1 IM 1001 содержит всю необходимую информацию для идентификации:

MTH – серия асинхронных крановых электродвигателей с фазным ротором.
3 – габарит по наружному диаметру сердечника статора.
11 – условная длина сердечника статора (определяет мощность в рамках габарита).
8 – количество полюсов (соответствует синхронной скорости 750 об/мин).
У1 – климатическое исполнение для умеренного макроклиматического района, категория размещения 1 (на открытом воздухе).
IM 1001 – исполнение по способу монтажа: с двумя лапами и цилиндрическим концом вала.

Состав ремкомплектов и часто заменяемые узлы

Для поддержания работоспособности электродвигателя кранового MTH 311-8 в процессе эксплуатации требуется периодическая замена расходных элементов и ремонт изнашиваемых узлов.

Типичные ошибки при подборе аналога

Неправильный выбор кранового электродвигателя ведет к преждевременному выходу из строя, простоям и дополнительным затратам. Избегайте следующих ошибок:

1. Подбор только по мощности. Мощность 7,5 кВт — важный, но не единственный параметр. Несоответствие режима работы (например, установка двигателя для режима S1 на S3), частоты вращения или перегрузочной способности сделает замену неэффективной.

2. Игнорирование типа ротора. Установка двигателя с короткозамкнутым ротором вместо фазного в схему, рассчитанную на реостатный пуск, приведет к невозможности регулировки скорости и чрезмерным пусковым токам.

3. Неучет монтажных размеров. Несоответствие диаметра вала, межосевого расстояния лап или габаритов в целом может потребовать дорогостоящих механических переделок конструкций.

4. Пренебрежение климатическим исполнением. Установка двигателя исполнения У3 (для закрытых помещений) на кран, работающий на открытой площадке, резко сократит его ресурс из-за воздействия влаги и перепадов температур.

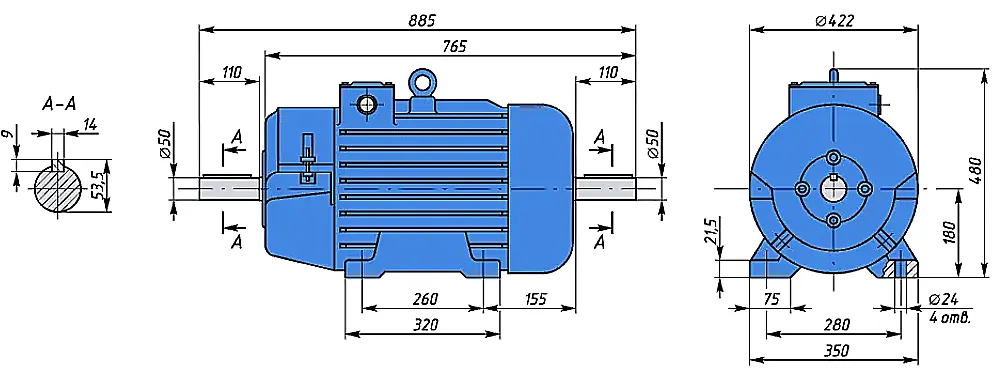

Габаритные и присоединительные размеры для интеграции

Для успешной замены старого двигателя или проектирования нового узла необходимо сверить ключевые посадочные и присоединительные размеры кранового электродвигателя MTH 311-8 с вашей документацией.

Основные проверяемые размеры: Диаметр выходного вала (50h6), вылет вала, диаметр и расположение отверстий в лапах для крепления, габаритная длина (870 мм) для оценки свободного пространства в тележке или на раме. Изображение шильдика на корпусе двигателя должно быть читаемо для сверки номинальных данных.

Варианты заказа электродвигателя MTH 311-8

В зависимости от требований проекта или условий замены, можно рассмотреть различные варианты поставки:

1. Базовая поставка. Электродвигатель крановый MTH 311-8 У1 IM 1001, напряжение 220/380В, 50 Гц, с полным комплектом документации (паспорт, руководство по эксплуатации).

2. Поставка с измененным климатическим исполнением. MTH 311-8 УХЛ1 для эксплуатации в регионах с холодным климатом.

3. Комплексная поставка с дополнительным оборудованием. Двигатель может быть укомплектован стандартным комплектом щеток, ключом для их замены или согласованным комплектом пуско-регулирующих резисторов.

Технические специалисты компании ГИДРАВЛИКА помогут подобрать нужную модификацию кранового привода, проверить совместимость с вашей системой и оформить заявку на поставку. Для консультации или расчета стоимости воспользуйтесь ссылкой на страницу Контакты или формой запроса на сайте.

Поставка, гарантия и сервис по России и СНГ

Продукция бренда ГИДРАВЛИК поставляется официальным дистрибьютором – компанией ГИДРАВЛИКА. Мы обеспечиваем комплексное снабжение промышленных предприятий надежными комплектующими. Для наших клиентов доступна оперативная доставка крановых электродвигателей MTH 311-8 в любой регион Российской Федерации и страны СНГ, включая крупные промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и многие другие города.

Все оборудование сопровождается полным пакетом документов и гарантией производителя. Наши инженеры готовы предоставить профессиональную техническую консультацию, помочь в подборе полного аналога под вашу существующую систему управления и организовать оперативные поставки со склада. Для получения подробной информации или оформления заказа на крановый электродвигатель MTH 311-8, пожалуйста, оставьте заявку на сайте или свяжитесь с нашими менеджерами.
