Крановый электродвигатель MTH 312-8 представляет собой асинхронный трехфазный агрегат с фазным ротором, предназначенный для работы в составе грузоподъемных механизмов. Он обеспечивает привод тельферов, лебедок, механизмов передвижения и подъема мостовых, козловых и башенных кранов. Основная функция – преобразование электрической энергии в механическую для создания крутящего момента в условиях повторно-кратковременных режимов работы.
Описание и основные параметры двигателя MTH 312-8
Модель MTH 312-8 относится к серии надежных крановых электродвигателей, рассчитанных на интенсивную эксплуатацию в промышленных условиях. Двигатель рассчитан на питание от сетей переменного тока с частотой 50 Гц и напряжением 220 или 380 В, что обеспечивает гибкость при интеграции в существующие электросети цехов и открытых площадок. Его конструкция и степень защиты IP54 позволяют использовать данный крановый электродвигатель в запыленных помещениях с умеренной влажностью.
— Почему крановый электродвигатель такой уверенный в себе? Потому что у него высокий момент запуска и устойчивый характер работы даже под нагрузкой!
Габаритные размеры и вес электродвигателя
Габариты и масса двигателя являются критичными параметрами для проектирования рамы оборудования и проверки монтажной совместимости. Электродвигатель крановый MTH 312-8 обладает компактными для своей мощности размерами.
| Габаритные и присоединительные размеры |
| Габаритные размеры (В х Д х Г), мм |
450 x 870 x 355 |
| Диаметр выходного вала, мм |
50 |
| Диаметр фланца для крепления, мм |
350 |
| Масса, кг |
205 |
| Код ТН ВЭД |
8501 51 900 0 |
На изображениях ниже представлен внешний вид двигателя MTH 312-8, что позволяет оценить конструкцию и способ крепления.

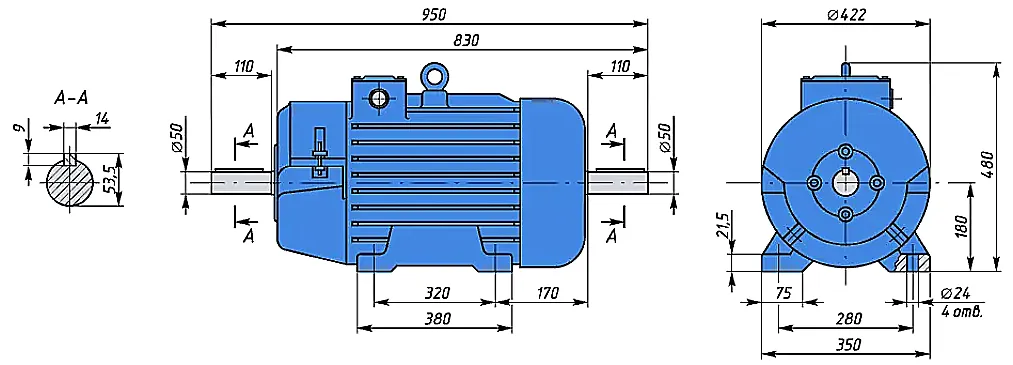

Электродвигатель крановый MTH 312-8. Вид сбоку, демонстрирующий клеммную коробку и лапы крепления IM 1001.

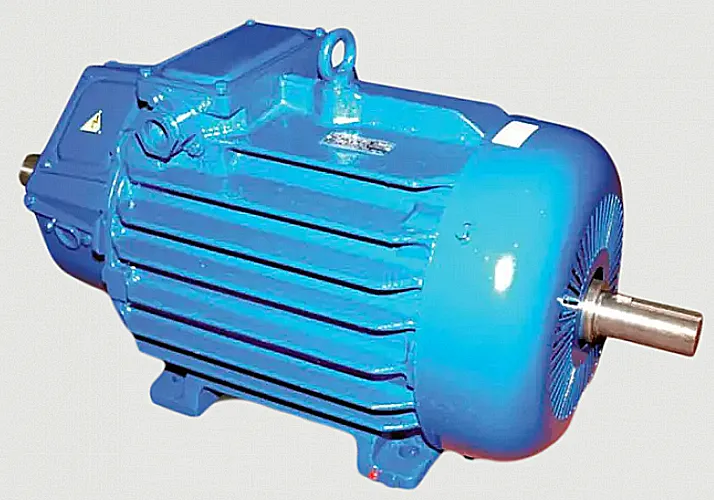

Крановый двигатель MTH 312-8. Вид со стороны выходного вала диаметром 50 мм и фланца.
Технические характеристики электродвигателя MTH 312-8
В таблице приведены основные эксплуатационные параметры, необходимые для корректного подбора, расчета нагрузок и проектирования систем управления.
| Основные технические характеристики |
| Мощность (номинальная), кВт |
11 |
| Тип двигателя |
Асинхронный трехфазный с фазным ротором |
| Номинальная частота вращения, об/мин |
700 (синхронная – 750) |
| Напряжение питания, В |
220/380 |
| Номинальный ток статора при 380В, А |
27 |
| Номинальный КПД, % |
81,4 |
| Коэффициент мощности, cos φ |
0,76 |
| Кратность максимального момента (Mmax/Mн) |
3,0 |
| Напряжение ротора, В |
176 |
| Момент инерции ротора, кг*м² |
0,38 |
| Степень защиты по IP |
IP54 |
| Климатическое исполнение |
У1, УХЛ |
| Режим работы |
Повторно-кратковременный (ПВ 40%) |
Преимущества и особенности эксплуатации
Выбор именно этой модели кранового электродвигателя обусловлен рядом эксплуатационных выгод для сервисных и производственных компаний.
1. Высокая надежность и ресурс. Конструкция с фазным ротором обеспечивает устойчивый пуск под нагрузкой и плавное регулирование скорости, что снижает механические удары в трансмиссии и увеличивает общий срок службы кранового оборудования.
2. Универсальность монтажа. Поддержка четырех основных исполнений по способу установки (IM 1001, IM 1002, IM 2001, IM 2002) позволяет интегрировать этот крановый электродвигатель в большинство типовых конструкций тельферов и лебедок без серьезных доработок.
3. Упрощенное техническое обслуживание. Доступность запчастей, таких как щетки размером 25x10x40 мм и стандартные подшипники (6313-RZ/C3 и 6313/Z1/C3), минимизирует время и затраты на ремонт, сокращая простой техники.
4. Адаптация к сложным условиям. Степень защиты IP54 и климатическое исполнение У1/УХЛ позволяют эксплуатировать двигатель MTH 312-8 в неотапливаемых помещениях, на складах и под навесами с повышенной запыленностью.
Принцип работы и устройство
Электродвигатель крановый MTH 312-8 работает по принципу создания вращающегося магнитного поля трехфазной обмоткой статора. Это поле индуцирует токи в обмотке фазного ротора, выведенной на контактные кольца. Наличие доступа к роторной цепи через щеточно-контактный аппарат является ключевой особенностью. Оно позволяет вводить в цепь ротора добавочные сопротивления для обеспечения высокого пускового момента и регулировки скорости, что критически важно для крановых механизмов.
Температурный режим и ресурс работы
Двигатель рассчитан на работу в диапазоне температур окружающей среды, соответствующем исполнению У1 (от -45°С до +40°С) и УХЛ (от -60°С до +40°С). Допустимый нагрев обмоток в процессе эксплуатации достигает 150-180°С в зависимости от класса изоляции. Ресурс работы агрегата напрямую зависит от соблюдения режимов работы (преимущественно повторно-кратковременный с ПВ 40%), качества электроснабжения (стабильность напряжения), своевременности обслуживания подшипниковых узлов и состояния щеточно-коллекторного узла.
Область применения и типовое оборудование
Электродвигатели серии MTH используются в качестве основного силового привода в различных отраслях промышленности.
Типы оборудования: Мостовые и козловые краны, башенные краны, шлюзовые лебедки, тельферы (таль электрическая) грузоподъемностью до 10-20 тонн, механизмы передвижения крановых тележек, подъемно-транспортное оборудование в цехах.
Сферы применения: Машиностроительные и металлургические заводы, портовые терминалы, логистические комплексы и склады, строительные площадки, судостроительные верфи, предприятия по ремонту подвижного состава.
Состав ремкомплекта и часто заменяемые узлы
Для обеспечения бесперебойной работы рекомендуется иметь на складе типовые запасные части.
| Наименование узла / детали |
Типовой артикул / параметры |
Причина и условия износа |
| Щетки графитовые |
25 x 10 x 40 мм |
Естественный износ при трении о контактные кольца. Интенсивность зависит от количества пусков и качества прилегания. |
| Подшипник приводного конца вала |
6313-RZ/C3 |
Износ из-за радиальных нагрузок, вибраций, недостатка или старения смазки. Требует регулярной проверки. |
| Подшипник противоприводного конца |
6313/Z1/C3 |
Аналогично. Выход из строя может вызвать перекос ротора и повреждение обмоток. |
| Уплотнительные прокладки клеммной коробки |
Комплект |
Потеря эластичности, растрескивание из-за перепадов температур и влажности, что ведет к снижению степени защиты IP. |
Расшифровка условного обозначения MTH 312-8
Маркировка двигателя раскрывает его основные конструктивные особенности:
МТН – серия крановых электродвигателей с фазным ротором.
3 – габарит (размер) по установочным размерам и высоте оси вращения.
12 – длина сердечника статора (условный типоразмер).
8 – количество полюсов. Цифра 8 указывает на синхронную частоту вращения 750 об/мин (при 50 Гц).
Типичные ошибки при подборе кранового электродвигателя
Во избежание несовместимости и преждевременного выхода из строя, при выборе аналога или замене следует обратить внимание на следующие аспекты.
1. Игнорирование режима работы. Подбор двигателя, рассчитанного на длительный режим S1, для кранового механизма (режим S3-S4) приведет к перегреву и сокращению ресурса.
2. Несоответствие по способу монтажа (IM). Неправильно подобранное исполнение по креплению (лапы/фланец, наличие второго конца вала) сделает установку невозможной без дорогостоящего адаптера.
3. Неучет характеристик сети. Попытка подключить двигатель, рассчитанный на 380В, в сеть 220В без корректной схемы включения обмоток (треугольник/звезда) приведет к потере мощности или поломке.
4. Пренебрежение степенью защиты IP. Установка двигателя с IP23 в запыленную или влажную среду быстро выведет его из строя из-за попадания грязи и влаги внутрь корпуса.
Габаритные и присоединительные размеры для проверки совместимости
Для успешной замены вышедшего из строя двигателя или модернизации оборудования необходимо сверить следующие параметры с паспортом на механизм: диаметр и длина выходного вала (50 мм), межосевое расстояние отверстий в лапах или фланце, вылет вала, а также общие габариты (870 мм в длину), чтобы новый крановый электродвигатель MTH 312-8 физически поместился в отведенное пространство. Чертежи с подробными размерами предоставляются по запросу.
Примеры заказа и модификации
В зависимости от требований проекта, можно заказать различные исполнения базовой модели MTH 312-8.
Пример 1. Базовая комплектация. MTH 312-8, исполнение IM 1001 (лапы), климатическое исполнение У1, напряжение 220/380В.
Пример 2. Исполнение с фланцем. MTH 312-8, исполнение IM 2001 (фланец и лапы), климатическое исполнение УХЛ для холодного климата.
Пример 3. Исполнение с двумя концами вала. MTH 312-8, исполнение IM 1002 (два вала, лапы) для монтажа дополнительного датчика (тахогенератора, тормоза) на противоприводной стороне.
