Электродвигатель крановый MTH 411-6 представляет собой асинхронный трехфазный агрегат с фазным ротором, специально разработанный для электропривода грузоподъемных машин. Основная функция данного кранового электродвигателя – обеспечение надежного и управляемого вращательного момента для механизмов передвижения и подъема грузов. Оборудование адаптировано для питания от стандартных промышленных сетей переменного тока.
Описание и назначение
Ключевой задачей данной силовой установки является длительная работа в составе тельферов, лебедок, мостовых и башенных кранов. Электродвигатель МТН 411-6 рассчитан на эксплуатацию в условиях интенсивных циклических нагрузок, характерных для складской логистики, строительных площадок и производственных цехов. Его конструкция выдерживает многократные пуски и реверсы.
Габариты, масса и Код ТН ВЭД
Модель МТН 411-6 характеризуется солидными размерами, обусловленными мощностью 22 кВт. Стандартный вес агрегата в базовом исполнении составляет 280 кг. Для таможенного оформления используется Код ТН ВЭД 8501 51 900 0 (электродвигатели переменного тока мощностью более 75 кВт, прочие).
| Габаритные размеры и масса |
| Габаритные размеры (В х Д х Г), мм |
560 x 1050 x 420 |
| Диаметр вала, мм |
65 |
| Диаметр фланца (при исполнении IM2001/2002), мм |
400 |
| Масса, кг |
280 |
Приходит как-то инженер на склад и просит: «Дайте мне самый надежный крановый электродвигатель!». Ему отвечают: «Бери МТН 411-6, он у нас в шутку "Вечный Пускач" – реверс делает, а сам не сдается!»
Технические характеристики электродвигателя МТН 411-6
Асинхронный крановый электродвигатель MTH 411-6 оптимизирован для работы в повторно-кратковременном режиме S3, что является критически важным для грузоподъемной техники.
| Электрические и механические параметры |
| Номинальная мощность, кВт |
22 |
| Тип двигателя |
Асинхронный трехфазный с фазным ротором |
| Частота вращения вала, об/мин |
960 (фактическая 1000) |
| Напряжение питания, В |
220 / 380 |
| Номинальный ток статора при 380В, А |
44.5 |
| КПД, % |
83.5 |
| Коэффициент мощности, cos φ |
0.87 |
| Кратность максимального момента, Mmax/Мн |
2.8 |
| Класс защиты от внешних воздействий (IP) |
IP54 |
Преимущества и особенности эксплуатации
Выбор в пользу кранового электродвигателя MTH 411-6 дает инженеру-эксплуатационщику ряд практических преимуществ:
- Высокая перегрузочная способность. Кратность момента 2.8 обеспечивает уверенный пуск и работу под нагрузкой, снижая риск простоя механизмов.
- Гибкость управления. Наличие фазного ротора позволяет плавно регулировать скорость и момент за счет введения сопротивлений в цепь ротора, что продлевает ресурс механических передач.
- Пылевлагозащищенное исполнение. Степень защиты IP54 позволяет устанавливать этот крановый электродвигатель не только в цехах, но и на полуоткрытых площадках, что расширяет область его применения.
- Ремонтопригодность и доступность ЗИП. Конструкция агрегата модульная, основные узлы (подшипниковые щиты, обмотки, щеточный аппарат) доступны для обслуживания. Широко распространенная модель обеспечивает наличие запчастей на рынке.
Принцип работы в составе привода
Крановый электродвигатель MTH 411-6 функционирует по классическому принципу трехфазной асинхронной машины. Питающее напряжение 380В (или 220В при соответствующем соединении обмоток) подается на статор, создавая вращающееся магнитное поле. На выводах фазного ротора через контактные кольца и щетки подключается пускорегулирующий реостат или станция сопротивлений. Это позволяет ограничить пусковые токи и регулировать скорость в широком диапазоне, что является ключевым для крановых операций: точного позиционирования и плавного опускания груза.
Температурный режим и срок службы
Двигатель рассчитан на эксплуатацию в диапазоне температур окружающей среды от -40°C до +40°C для исполнения У1 и УХЛ. Допустимый нагрев обмоток в рабочем режиме достигает 150-180°С (в зависимости от класса изоляции). Ресурс работы агрегата напрямую зависит от соблюдения режимов эксплуатации (S3 – повторно-кратковременный), чистоты и качества подводимого напряжения, а также от своевременного технического обслуживания. Основными факторами, сокращающими срок службы, являются вибрационные нагрузки от несоосной муфты, попадание абразивной пыли внутрь корпуса и перегрев из-за забитых вентиляционных каналов.
Область применения и совместимое оборудование
Электродвигатель крановый MTH 411-6 – это универсальный привод для широкого спектра грузоподъемных и транспортирующих машин:
- Тельферы и лебедки электрические, грузоподъемностью от 5 до 20 тонн.
- Мостовые и козловые краны общего назначения (механизмы передвижения тележки и моста).
- Башенные краны (некоторые модели механизмов поворота и передвижения).
- Конвейерные линии и прочие механизмы циклического действия в тяжелой промышленности.
Состав ремонтного комплекта и часто заменяемые узлы
Для поддержания кранового электродвигателя в рабочем состоянии рекомендуется иметь запас наиболее изнашиваемых деталей. Их выход из строя часто связан с механическим и электрическим износом.
| Наименование запчасти |
Типовые причины износа |
| Щетки графитовые (размер 32x12.5x50 мм) |
Естественный износ, искрение при плохом контакте, вибрация. |
| Подшипники 6315 (C3, RZ, Z1) |
Износ от радиальных нагрузок, потеря смазки, попадание загрязнений. |
| Контактные кольца ротора |
Износ от щеток, образование борозд, загрязнение графитовой пылью. |
| Сальниковые уплотнения вала |
Потеря эластичности, истирание, воздействие масел и растворителей. |
При заказе полного ремкомплекта для двигателя МТН 411-6 стоит уточнять спецификацию подшипников, так как возможны различные исполнения (C3 – увеличенный радиальный зазор для температурного расширения).
Типичные ошибки при подборе кранового электродвигателя
Избегайте следующих распространенных ошибок, чтобы обеспечить корректную и долговечную работу привода:
- Игнорирование режима работы (S3). Выбор двигателя для длительного режима S1 для крановых операций приведет к перегреву и сокращению ресурса.
- Неучет способа монтажа (IM). Некорректный подбор исполнения (IM1001, IM1002, IM2001, IM2002) осложнит или сделает невозможной установку на существующую раму.
- Пренебрежение классом защиты IP. Установка двигателя с IP23 в пыльный или влажный цех резко повышает риск межвитковых замыканий и выхода из строя.
- Подключение без учета напряжения сети. Ошибка в схеме соединения обмоток «звезда/треугольник» при данном напряжении питания приведет к некорректной работе или повреждению.
Условное обозначение и расшифровка
Шифр модели «МТН 411-6» несет в себе следующую информацию: «МТ» – серия крановых электродвигателей; «Н» – защищенное исполнение; первая цифра «4» – габарит (условный размер по высоте оси вращения); следующие цифры «11» – длина сердечника статора; цифра после дефиса «6» – количество полюсов (соответствует синхронной частоте вращения ~1000 об/мин).

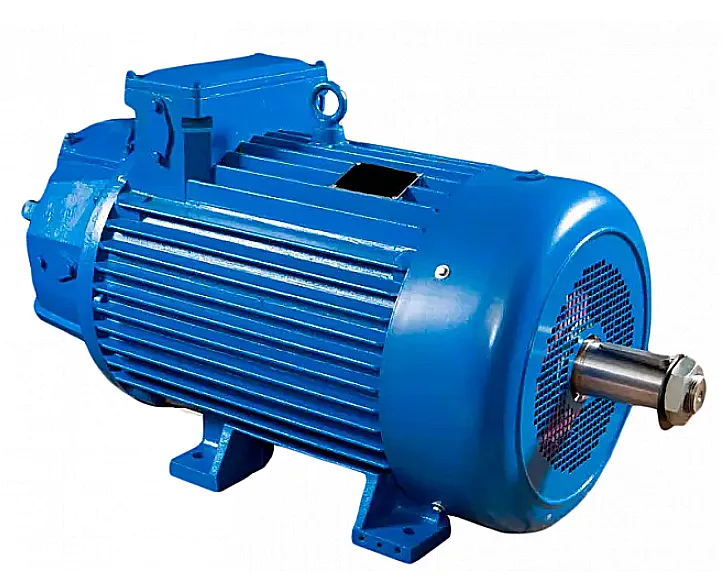

Крановый электродвигатель MTH 411-6, вид сбоку. Четко видны лапы крепления (IM1001), коробка выводов и вентилятор охлаждения.
Электродвигатель MTH 411-6, вид со стороны выходного вала. Виден конический конец вала диаметром 65 мм для установки муфты или шестерни.
Примеры заказа и модификации
При оформлении запроса рекомендуется указывать не только базовое обозначение МТН 411-6, но и необходимые опции, влияющие на комплектацию и цену:
- Базовая модель. MTH 411-6, исполнение IM1001 (на лапах), климатическое исполнение У1, напряжение 380В.
- Модель с фланцевым креплением. MTH 411-6, исполнение IM2001 (лапы + фланец), для интеграции в редуктор. В спецификации необходимо указать диаметр фланца (400 мм) и расположение отверстий.
- Модель для сети 220В. MTH 411-6, со схемой соединения обмоток, рассчитанной на напряжение 220В. Требует отдельного уточнения.
Для всех вариантов возможна поставка кранового электродвигателя MTH 411-6 в сборе с тормозом или датчиками температурной защиты.
Вопросы и ответы по эксплуатации двигателя МТН 411-6
Как подобрать нужную модификацию кранового электродвигателя по типу крепления и мощности?
Ключевые параметры для подбора: требуемая мощность на валу (22 кВт для данной модели), синхронная частота вращения (1000 об/мин), способ монтажа (IM). Исполнение IM1001 – для установки на раму через лапы, IM2001 – через фланец. Также необходимо согласовать напряжение питающей сети (380В или 220В) и климатическое исполнение (У1 для умеренного, УХЛ для холодного климата).
Каковы сроки поставки электродвигателя МТН 411-6 по России и наличие на складе?
Поставки осуществляются со склада в Москве и под заказ с производства. Срок поставки в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) при наличии на складе – от 3 до 7 рабочих дней. Под заказ срок изготовления и доставки уточняется индивидуально, как правило, он составляет от 15 до 30 рабочих дней.
Какие условия эксплуатации критичны для данного кранового электродвигателя?
Двигатель сохраняет работоспособность в условиях вибрации, запыленности (класс защиты IP54) и при температуре окружающей среды от -40°C до +40°C. Критичными являются: работа на частоте пусков более 600 в час (для режима S3), перекос фаз питающего напряжения более 2%, а также длительная работа с перегрузкой, превышающей допустимую кратность момента 2.8.
Можно ли подобрать аналог кранового электродвигателя MTH 411-6 под существующую систему?
Да, специалисты компании «ГИДРАВЛИКА» готовы подобрать прямой или адаптированный аналог по основным параметрам: мощность, частота вращения, присоединительные размеры вала (65 мм) и посадочные размеры лап/фланца. Важно предоставить паспортные данные заменяемого агрегата или его шильдик.
Крановый электродвигатель MTH 411-6 бренда ГИДРАВЛИК поставляется компанией «ГИДРАВЛИКА» по всей территории России и стран СНГ. Мы обеспечиваем полный цикл сопровождения: от технической консультации по подбору и совместимости с вашим оборудованием до логистики и таможенного оформления. Для получения актуальных цен, проверки наличия и оформления заявки воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими инженерами по контактным данным в разделе Контакты.
