Электродвигатель крановый МТН 511-6

Электродвигатель крановый МТН 511-6 – это низковольтная асинхронная электрическая машина, специально разработанная для эксплуатации в составе грузоподъемной техники, такой как мостовые, консольные и козловые краны, а также лебедки и тельферы. Основная его функция – надежное преобразование электроэнергии в механическую работу в повторно-кратковременных режимах, характерных для подъемно-транспортных операций. Отличительной чертой данной модели является наличие фазного ротора, что позволяет осуществлять плавный пуск и регулировку скорости.

Общее описание и назначение

Крановый электродвигатель МТН 511-6 относится к классу трехфазных асинхронных машин с фазным ротором. Эта конструктивная особенность делает его оптимальным приводом для механизмов, требующих регулировки скорости и пониженных пусковых токов. Модель рассчитана на питание от стандартной промышленной сети переменного тока напряжением 220/380 вольт и частотой 50 Гц. Совокупность характеристик электродвигателя МТН 511-6 обеспечивает стабильную работу в тяжелых условиях эксплуатации металлургических и машиностроительных предприятий.

Крановая электромашина МТН 511-6 имеет следующие общие параметры: номинальная мощность составляет 37 киловатт, а частота вращения вала достигает 963 оборотов в минуту. Масса изделия колеблется в зависимости от конкретного исполнения, а габаритные размеры (ВхДхГ) стандартно равны 575x960x420 миллиметров. Код ТН ВЭД для подобного электрооборудования, как правило, относится к группе 8501.

Основные габаритные и весовые показатели кранового электродвигателя серии МТН представлены в таблице.

Приходит инженер на склад и спрашивает: «А где у вас лежит электродвигатель крановый МТН 511-6?». Кладовщик, не отрываясь от журнала, отвечает: «Там, где все спят – в отсеке с фазным ротором».

Технические характеристики электродвигателя МТН 511-6

Данный крановый электродвигатель спроектирован для интенсивной работы. Его технические параметры обеспечивают высокий момент и устойчивость к циклическим нагрузкам.

Расшифровка условного обозначения двигателя МТН 511-6 У1

Маркировка изделия содержит полную информацию о его конструктивных особенностях. Рассмотрим обозначение МТН 511-6 У1 IM 1004:

• МТН – базовое обозначение типа: асинхронный крановый электродвигатель с фазным ротором.
• 5 – габарит (условный размер наружного диаметра статора).
• 11 – установочный размер по длине сердечника статора.
• 6 – количество полюсов, определяющее синхронную частоту вращения (1000 об/мин).
• У1 – климатическое исполнение для умеренного климата, категория размещения 1 (работа на открытом воздухе).
• IM 1004 – обозначение монтажного исполнения по ГОСТ 2479: горизонтальная установка на лапах с двумя коническими концами вала.

Рис. 1. Пример заводской таблички (шильдика) электродвигателя МТН 511-6.

Преимущества и особенности эксплуатации

Выбор кранового электродвигателя МТН 511-6 для модернизации или ремонта грузоподъемной техники дает ряд существенных преимуществ:

• Повышенный ресурс в циклических режимах. Конструкция и использование изоляции класса H рассчитаны на работу в режиме S3 с продолжительностью включения 40%, что соответствует типовым крановым циклам, увеличивая межремонтный период.
• Универсальность монтажа и подключения. Исполнение IM 1004 с двумя рабочими концами вала конической формы предоставляет гибкость при компоновке привода. Стандартные лапы и фланец упрощают установку.
• Стабильность работы при изменении нагрузки. Фазный ротор с подключением через пуско-регулирующий реостат обеспечивает плавный разгон и позволяет регулировать скорость в определенных пределах, снижая динамические удары в механической части.
• Совместимость с типовыми системами управления. Двигатель хорошо интегрируется в существующие схемы управления отечественных кранов, применяемых в России и странах СНГ.
• Адаптация к сложным условиям. Степень защиты IP55 и климатическое исполнение У1/УХЛ обеспечивают надежную работу под навесом или на открытой площадке, защищая активные части от пыли и струй воды.

Принцип работы в составе грузоподъемного механизма

Крановый электродвигатель МТН 511-6 функционирует как приводной узел механизма подъема или передвижения крана. При подаче трехфазного напряжения на обмотку статора создается вращающееся магнитное поле. Это поле индуцирует ток в обмотке фазного ротора, которая выведена на контактные кольца. Через щеточно-контактный узел и внешние резисторы пуско-регулирующего реостата цепь ротора замыкается, создавая вращающий момент.

Ключевая особенность – возможность изменения сопротивления в цепи ротора. На этапе пуска вводятся максимальные сопротивления, что ограничивает пусковые токи и позволяет электродвигателю плавно развивать момент. По мере разгона сопротивление поэтапно уменьшается. В установившемся режиме ротор часто замыкается накоротко. Такой принцип обеспечивает работу кранового электродвигателя МТН 511-6 с высокими пусковыми моментами при относительно низких токах, что критически важно для механизмов, перемещающих большие массы.

Температурный режим, ресурс и условия службы

Температура окружающей среды для исполнения У1 составляет от -45°C до +40°C. Имеется также модификация УХЛ для холодного климата. Допустимый нагрев обмоток определен классом изоляции H и достигает 180°C.

Срок службы кранового электродвигателя МТН 511-6 в значительной степени зависит от соблюдения регламентных работ. Основными факторами, влияющими на ресурс, являются:

• Соблюдение режимов работы. Эксплуатация в режиме S3 с ПВ 40% является оптимальной. Превышение продолжительности включения ведет к перегреву и ускоренной деградации изоляции.
• Состояние щеточно-контактного узла. Регулярный осмотр и замена изношенных щеток (размер 32x12.5x50 мм), проверка давления пружин и очистка коллектора предотвращают искрение и локальный перегрев.
• Качество обслуживания подшипниковых узлов. Своевременная замена смазки в подшипниках (6316-RZ/C3 со стороны вала, 6316/Z1/C3 с противоположной стороны) и контроль их состояния исключают механические повреждения ротора и статора.
• Чистота и вентиляция. Необходимо следить за отсутствием загрязнений на ребрах охлаждения и обеспечивать свободный приток воздуха к вентилятору во избежание перегрева.

Область применения и совместимое оборудование

Электродвигатель крановый МТН 511-6 находит широкое применение в различных отраслях промышленности, где используются грузоподъемные машины:

• Мостовые краны общего назначения (главный подъем и передвижение тележки).
• Консольные и козловые краны.
• Лебедки электрические различного конструктивного исполнения.
• Тельферы (тали) грузоподъемностью до 20-32 тонн, в зависимости от кинематической схемы.
• Металлургическое оборудование: краны-манипуляторы, загрузочные устройства.

Модель совместима с редукторами, имеющими конические посадки на вал, и рассчитана на работу в паре с типовыми магнитными контроллерами (кулачковыми или командоконтроллерами) и блоками резисторов, применяемыми в схемах управления кранами.

Рис. 2. Монтажное исполнение IM 1004 электродвигателя МТН 511-6 (лапы и два конических вала).

Комплект поставки и запасные части

Базовый комплект включает сам крановый электродвигатель, инструкцию по эксплуатации и технический паспорт. Для поддержания работоспособности требуется периодическая замена расходных элементов. Наиболее часто изнашиваемыми узлами являются:

• Щетки графитовые. Размер 32x12.5x50 мм. Износ происходит из-за механического трения о контактные кольца. Рекомендуется иметь запасной комплект.
• Подшипники качения. Номера 6316 (со стороны вала и со стороны вентилятора). Выходят из строя при потере смазки, загрязнении или перекосе вала.
• Уплотнительные прокладки. Обеспечивают защиту IP55. Могут терять эластичность со временем.
• Крышки подшипниковых щитов и крепеж.

Состав типового ремонтного комплекта для обслуживания электродвигателя МТН 511-6 включает набор щеток, уплотнений и крепежных элементов для разборки.

Типичные ошибки при подборе кранового электромотора

Во избежание некорректной работы и быстрого выхода из строя, при выборе аналога или замене следует избегать следующих ошибок:

• Ориентация только на мощность (кВт). Без учета режима работы (S3, ПВ 40%) двигатель общего назначения с той же мощностью быстро перегреется в крановом цикле.
• Несоответствие частоты вращения (об/мин). Установка двигателя с другими оборотами (например, 1500 об/мин) изменит скорость подъема/передвижения и потребует перенастройки или замены редуктора.
• Игнорирование типа ротора. Замена фазного ротора на короткозамкнутый (или наоборот) без полного пересмотра системы управления и пусковой аппаратуры технически невозможна.
• Пренебрежение климатическим исполнением. Установка двигателя в исполнении для закрытых отапливаемых помещений (например, У3) на открытый кран приведет к конденсации влаги и выходу изоляции из строя.
• Неучет монтажного исполнения (IM). Несовпадение типа крепления (лапы/фланец) или конфигурации вала (конический/цилиндрический) потребует изготовления сложных переходных конструкций.

Габаритные и присоединительные размеры

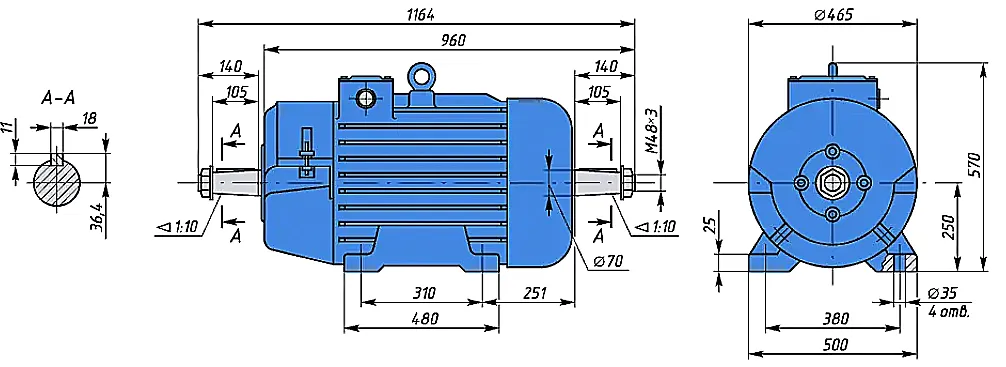

Для проверки совместимости с существующим оборудованием необходимо сверить следующие ключевые размеры электродвигателя МТН 511-6: межосевое расстояние отверстий в лапах, высота от оси вала до плоскости установки, диаметр и конусность вала (70 мм, конус 1:10), а также вылет вала. Эти данные позволяют определить, подойдет ли двигатель для прямой установки на старую раму или редуктор без проведения сварочных или токарных работ.

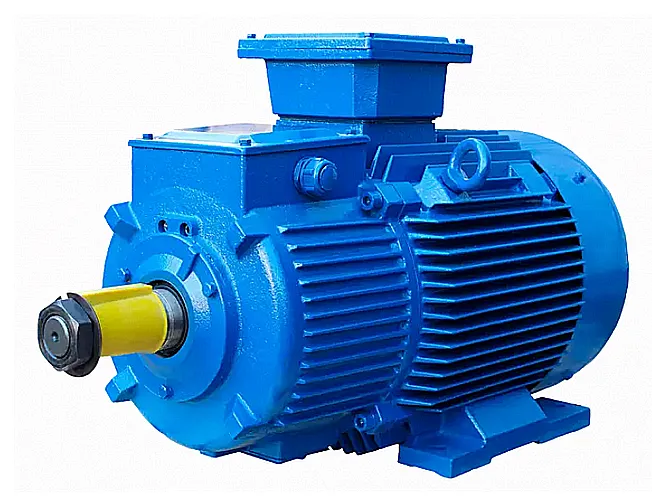

Рис. 3. Общий вид кранового электродвигателя МТН 511-6 с клеммной коробкой.

Рис. 4. Вид со стороны конического конца вала электродвигателя МТН 511-6.

Варианты заказа и конфигурации

В зависимости от требований проекта, возможен заказ кранового электродвигателя МТН 511-6 в различных исполнениях:

1. Базовая модель: МТН 511-6 У1 IM 1004. Климатическое исполнение У1, крепление на лапах, два конических вала. Наиболее распространенный вариант.
2. Исполнение для холодного климата: МТН 511-6 УХЛ1 IM 1004. Адаптирован для работы при более низких температурах.
3. Модификация с другим климатическим исполнением: Например, МТН 511-6 У3 для работы в закрытых помещениях с нерегулируемым микроклиматом.

Для оформления запроса необходимо указать полную маркировку двигателя с шильдика, а также, при наличии, заводской номер.
