Электродвигатель крановый MTH 512-6 представляет собой трехфазный асинхронный агрегат с фазным ротором, спроектированный для работы с грузоподъемными механизмами. Он является ключевым силовым узлом для приводов мостовых и башенных кранов, тельферов, лебедок и иного промышленного оборудования, где требуется плавный пуск и регулировка скорости.
Описание и назначение кранового электродвигателя
Электродвигатель MTH 512-6 обеспечивает надежное преобразование электрической энергии в механическую для создания крутящего момента. Его основная функция – привод механизмов передвижения, подъема и поворота в составе кранового и подъемно-транспортного оборудования. Агрегат рассчитан на промышленное напряжение 380 В с возможностью работы от сети 220 В при соответствующем подключении и частотой тока 50 Гц.
Модель MTH 512-6 отличается высокой перегрузочной способностью, что критично для режимов частых пусков и реверсов, характерных для работы кранов. Конструктивно этот крановый электродвигатель адаптирован к циклическим нагрузкам с переменным моментом на валу.
Приходит инженер на склад и видит, как рабочие пытаются вручную сдвинуть с места многотонную балку. «Ребята, что вы делаете? У нас же есть крановый электродвигатель MTH 512-6!» – восклицает он. Один из рабочих устало поднимает голову: «Так он у нас и есть. Мы его и ищем, чтобы под балку домкрат поставить!»
Габаритные размеры и масса
Общая масса агрегата в стандартном исполнении составляет 490 кг. Габаритные размеры позволяют интегрировать электродвигатель в различные конструктивные пространства грузоподъемных машин.
| Основные габариты и вес двигателя MTH 512-6 |
| Масса, кг |
490 |
| Габариты (ВхДхГ), мм |
1220x1071x430 |
| Диаметр вала, мм |
70 |
| Диаметр фланца, мм |
450 |
| Код ТН ВЭД |
8501 52 100 0 |

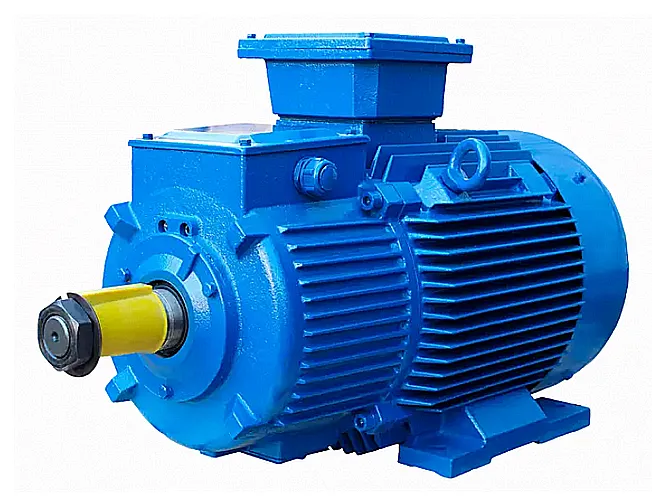

Вид кранового электродвигателя MTH 512-6 с элементами крепления и технологическими отверстиями.
Технические характеристики двигателя MTH 512-6
Технические параметры определяют область применения и условия эксплуатации данного электродвигателя. Ниже приведены ключевые эксплуатационные характеристики.
| Технические параметры |
| Номинальная мощность, кВт |
55 |
| Номинальная частота вращения, об/мин |
955 |
| Напряжение питания, В |
220 / 380 |
| Номинальный ток статора (Δ/Y), А |
178.0 / 103.0 |
| Коэффициент полезного действия (КПД), % |
91.2 |
| Коэффициент мощности, cos φ |
0.88 |
| Тип ротора |
Фазный |
| Напряжение на кольцах ротора, В |
264 |
| Степень защиты оболочки (IP) |
IP54 |
| Климатическое исполнение |
У1, УХЛ |
| Режим работы (по ГОСТ) |
Повторно-кратковременный (ПВ 40%) |
Преимущества и особенности эксплуатации
Выбор именно этого кранового электродвигателя для модернизации или ремонта техники дает пользователю ряд конкретных преимуществ.
1. Высокая надежность и увеличенный ресурс. Простая и отработанная конструкция с фазным ротором обеспечивает стойкость к частым пускам и электрическим перегрузкам, что напрямую снижает простой оборудования.
2. Универсальность монтажа. Наличие нескольких вариантов исполнения по способу установки (IM1001, IM1002, IM2001, IM2002) позволяет интегрировать данный электродвигатель MTH 512-6 в подавляющее большинство типовых крановых схем как на лапах, так и на фланце.
3. Совместимость с типовыми системами управления. Параметры двигателя стандартизированы, что упрощает его подключение через распространенные пуско-регулирующие устройства (контакторы, реостаты, частотные преобразователи).
4. Защита от внешних факторов. Степень защиты IP54 позволяет эксплуатировать двигатель в условиях повышенной запыленности и брызг, характерных для производственных цехов и складских помещений.
5. Доступность технического обслуживания и ремонта. Конструкция агрегата является ремонтопригодной, а распространенность модели гарантирует доступность запасных частей (щеточный узел, подшипники, обмотки).
Принцип работы и конструктивные особенности
Крановый электродвигатель MTH 512-6 функционирует по принципу трехфазного асинхронного двигателя с контактными кольцами на роторе. При подаче напряжения на статор создается вращающееся магнитное поле, которое индуцирует ток в обмотках фазного ротора, приводя его во вращение.
Ключевая особенность – наличие выведенных на контактные кольца выводов обмотки ротора. Это позволяет включать в цепь ротора дополнительные сопротивления (пусковые или регулировочные реостаты), что обеспечивает плавный разгон с высоким пусковым моментом и возможность регулировки скорости в определенных пределах. Именно это делает модель MTH 512-6 оптимальным решением для крановых механизмов.

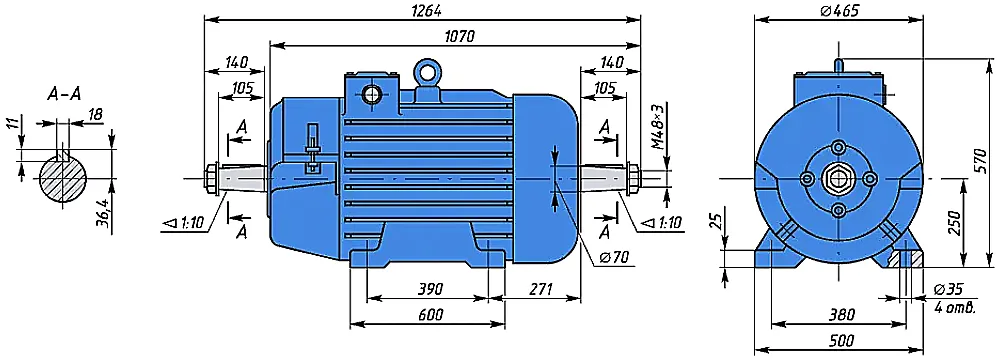

Вид на вал и фланец кранового электродвигателя, демонстрирующий присоединительные элементы.
Температурный режим и срок службы
Двигатель рассчитан на нормальную работу при температуре окружающей среды от -40°C до +40°C для исполнения УХЛ и от -45°C до +40°C для исполнения У1. Максимально допустимая температура нагрева обмоток в процессе эксплуатации достигает 150-180°C, в зависимости от класса изоляции.
Срок службы кранового электродвигателя MTH 512-6 напрямую зависит от соблюдения режимов работы (преимущественно повторно-кратковременного с ПВ 40%), качества питающего напряжения, своевременности технического обслуживания. Ресурс до капитального ремонта при корректной эксплуатации исчисляется десятками тысяч часов. Основными факторами, влияющими на износ, являются состояние подшипниковых узлов, износ щеточного аппарата и сохранность изоляции обмоток.
Область применения и типы оборудования
Данный тип силового привода является специализированным и находит применение в следующих областях:
Грузоподъемная техника: Приводы механизмов подъема, передвижения тележки и моста мостовых кранов, стреловых и башенных кранов.
Подъемно-транспортное оборудование: Лебедки различного назначения, шахтные подъемники, тельферы (электрические тали).
Промышленное оборудование: Приводы поворотных платформ, питателей, конвейеров с тяжелыми условиями пуска.
Сервис и ремонт: Используется как замена вышедшим из строя двигателям на действующем оборудовании в цехах, портах, логистических терминалах и строительных площадках.
Такая широкая сфера применения модели MTH 512-6 подтверждает ее универсальность и надежность.
Условное обозначение и расшифровка индекса
Маркировка MTH 512-6 содержит следующую информацию: «МТН» – серия крановых электродвигателей с фазным ротором. Первая цифра «5» указывает на габарит (условный размер) статора и сердечника. Следующие цифры «12» обозначают длину сердечника (условный типоразмер). Цифра после тире «6» – количество полюсов, что определяет синхронную частоту вращения (1000 об/мин), номинальная при нагрузке – 955 об/мин.
Типичные ошибки при подборе электродвигателя
Во избежание некорректной работы или поломки при выборе аналога или замене двигателя важно не допускать следующих ошибок:
Подбор только по мощности без учета режима работы. Для крановых механизмов критичен повторно-кратковременный режим (ПВ), а не только номинальная мощность в 55 кВт.
Игнорирование типа ротора. Замена фазного ротора на короткозамкнутый без изменения системы управления приведет к резким пусковым токам и невозможности плавного регулирования.
Несоответствие способа монтажа (IM). Неверно выбранное исполнение по креплению (лапы/фланец, наличие второго конца вала) сделает физическую установку агрегата невозможной.
Пренебрежение климатическим исполнением. Установка двигателя исполнения У1 в отапливаемом цехе допустима, а установка УХЛ в неотапливаемом помещении на севере без дополнительных мер может привести к выходу из строя.
Варианты заказа электродвигателя MTH 512-6
Поставка агрегата возможна в различных базовых конфигурациях, наиболее востребованы следующие варианты:
Базовый вариант. MTH 512-6, исполнение IM1001 (лапы), климатическое исполнение У1, степень защиты IP54.
Модификация для фланцевого крепления. MTH 512-6, исполнение IM2001 (фланец), климатическое исполнение УХЛ, степень защиты IP54.
Комплектация с двумя концами вала. MTH 512-6, исполнение IM1002 или IM2002 (лапы или фланец с двумя концами вала), для подключения тормоза или тахогенератора.
Для уточнения деталей и оформления заказа вы всегда можете получить консультацию наших специалистов.
Доставка и поставки по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется компанией «ГИДРАВЛИКА». Мы осуществляем отгрузку и доставку крановых электродвигателей MTH 512-6 во все регионы Российской Федерации и страны СНГ. Ключевые логистические направления включают Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также другие промышленные центры. Наши специалисты готовы помочь с техническим подбором аналога под вашу существующую систему, проверить взаимозаменяемость и согласовать условия поставки.
Для расчета стоимости и уточнения сроков поставки конкретной модификации электродвигателя MTH 512-6 оставьте заявку через сайт 777-gidra.ru или свяжитесь с нами по контактам, указанным в разделе Контакты.
