Описание и назначение гидронасоса
Насос пластинчатый НПл 80-80/6,3 представляет собой роторный агрегат объемного типа, предназначенный для создания и поддержания стабильного потока рабочей жидкости в гидравлических системах промышленного оборудования. Модель с двумя независимыми выходами используется в гидроприводах металлообрабатывающих станков, прессового оборудования, технологических линий и других установках, где требуется нерегулируемая подача масла.
Основные параметры и идентификация
Габаритные размеры изделия составляют 420×320×280 мм, его масса равна 53,8 кг. Код ТН ВЭД для данной категории продукции – 8413.50.000 (насосы роторные). Параметры конструкции соответствуют требованиям ГОСТ 17398-72, что обеспечивает взаимозаменяемость с оборудованием отечественного и иностранного производства.
Общие параметры насоса НПл 80-80/6,3| Параметр | Значение |
|---|
| Габаритные размеры (Д×Ш×В), мм | 420×320×280 |
| Масса, кг | 53,8 |
| Код ТН ВЭД | 8413.50.000 |
Типичные области применения насоса пластинчатого НПл 80-80/6,3 включают гидроприводы токарных, фрезерных и шлифовальных станков, системы смазки конвейерных линий, питание гидроцилиндров в прессовом оборудовании, а также использование в составе компактных гидростанций для мобильной техники.
Инженер спрашивает у коллеги: «Почему насос пластинчатый НПл 80-80/6,3 так любим технологами?». Ответ: «Потому что у него стабильный характер — ни пульсаций, ни капризов с давлением!»
Технические характеристики агрегата
Ключевые эксплуатационные параметры насоса пластинчатого НПл 80-80/6,3 обеспечивают его надежную работу в составе гидравлических контуров различной сложности. Особенностью модели является синхронная подача по двум каналам.
| Параметр | Значение |
|---|
| Номинальное рабочее давление | 6,3 МПа (63 атм) |
| Суммарная подача (сумма по двум потокам) | 139,8 л/мин (по 69,9 л/мин на каждый выход) |
| Номинальный рабочий объем (суммарный) | 160 см³ |
| Требуемая номинальная мощность привода | 17,8 кВт |
| Номинальная частота вращения вала | 960 об/мин |
| Диапазон температур рабочей жидкости | от -10°C до +60°C |
| Рекомендуемая кинематическая вязкость масла | 20–400 мм²/с |
| Максимальное входное разрежение (для всасывающей линии) | 0,08 МПа (0,8 атм) |
Преимущества и особенности эксплуатации
Использование насоса пластинчатого НПл 80-80/6,3 в гидравлических системах предоставляет ряд существенных эксплуатационных преимуществ:
1. Повышенная надежность и ресурс. Двухпоточная конструкция снижает нагрузку на подшипниковые узлы и распределяет внутренние усилия, что непосредственно влияет на увеличение межремонтного периода. Пластинчатая схема работы отличается низким уровнем пульсаций давления.
2. Минимизация простоев оборудования. Агрегат обеспечивает стабильную производительность в заданном диапазоне давлений, что критически важно для поддержания непрерывных технологических циклов на производственных линиях.
3. Универсальность и удобство обслуживания. Конструкция насоса пластинчатого НПл 80-80/6,3 предусматривает простой доступ ко внутренним узлам, что упрощает процедуры диагностики и замены износостойких пластин, уплотнений и подшипников.
4. Стандартизация подключения. Присоединительные размеры и тип фланцев соответствуют распространенным промышленным стандартам, что облегчает интеграцию в существующие гидросистемы или замену вышедших из строя узлов без значительных конструктивных доработок.
Принцип функционирования в гидросистеме
Работа насоса пластинчатого НПл 80-80/6,3 основана на принципе переменного объема. Ротор, установленный эксцентрично внутри статора, вращается, увлекая за собой пластины, размещенные в его радиальных пазах. Под действием центробежной силы пластины выдвигаются и герметично прижимаются к внутренней поверхности статора, формируя рабочие камеры.
В зоне увеличения объема между пластинами создается разрежение, благодаря чему происходит всасывание рабочей жидкости из гидробака через впускной патрубок. По мере дальнейшего вращения объем камеры уменьшается, что вытесняет жидкость под давлением в напорную магистраль гидросистемы. Двухпоточная реализация позволяет организовать два независимых контура питания от одного приводного вала.
Оптимальные условия работы и ресурс
Для обеспечения заявленного производителем ресурса в 10 000 моточасов необходимо соблюдение регламентированных условий. Насос пластинчатый НПл 80-80/6,3 рассчитан на непрерывный режим работы в составе стационарных промышленных установок. Критически важным фактором является качество рабочей среды: рекомендуется применять гидравлические масла классов ISO VG 32, VG 46 или VG 68, соответствующие ГОСТ 17479.3-85, без присутствия абразивных частиц и воды.
Важную роль играет корректная фильтрация масла. Входная линия должна быть защищена фильтром грубой очистки с тонкостью не ниже 100 мкм, а в напорной линии рекомендуется установка фильтра тонкой очистки (10–25 мкм). Соблюдение рекомендованного температурного диапазона (-10°C…+60°C) и контроль давления всасывания исключат кавитацию и связанный с ней преждевременный износ.
Состав ремонтного комплекта и часто заменяемые детали
В процессе эксплуатации насоса пластинчатого НПл 80-80/6,3 наибольшему износу подвержены следующие компоненты, требующие периодической замены:
Типовые запчасти для ТО и ремонта| Наименование детали | Тип износа / причина замены | Материал исполнения |
|---|
| Рабочие пластины | Абразивный износ кромок, приводящий к падению производительности | Закаленная сталь |
| Уплотнительные манжеты и кольца вала | Потеря эластичности, механическое повреждение, утечки | NBR, FKM |
| Подшипниковые узлы | Выработка дорожек качения, появление люфта | Шарикоподшипники |
| Распределительная (опорная) плита | Износ рабочей поверхности от трения пластин | Антифрикционный чугун |
Регулярный мониторинг состояния этих узлов и их своевременная замена в составе ремкомплекта позволяют избежать внезапных отказов и значительно продлить общий срок службы всего агрегата.
Ключевые особенности конструкции
Условное обозначение модели расшифровывается следующим образом: Н – насос, Пл – пластинчатый, первая цифра 80 – условный типоразмер, вторая цифра 80 – суммарная подача (80 л/мин), 6,3 – номинальное давление в МПа. Корпус агрегата изготавливается из высокопрочного чугуна, что обеспечивает стойкость к вибрациям и коррозии. Вал насоса пластинчатого НПл 80-80/6,3 выполнен из легированной стали и имеет стандартное шпоночное соединение для монтажа муфты или шкива.
Схематическое изображение и присоединительные размеры
Для корректного монтажа и проверки совместимости с существующим оборудованием необходимо сверяться с габаритными чертежами. Они позволяют определить расположение монтажных отверстий, тип и размеры присоединительных фланцев, а также размер посадочной части вала.
Чертеж габаритных размеров насоса НПл 80-80/6,3. Вид сбоку с указанием основных посадочных мест.

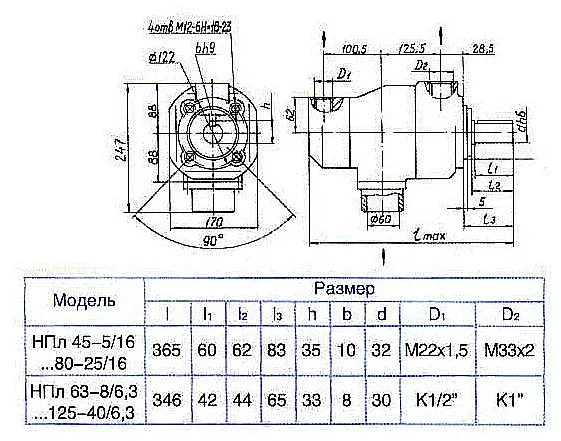

Присоединительные размеры и монтажная схема насоса НПл 80-80/6,3. Расположение входных и выходных портов.
Типовые ошибки при подборе модели
Неверный выбор гидронасоса может привести к снижению эффективности системы или преждевременному выходу его из строя. Распространенные ошибки включают:
1. Подбор исключительно по присоединительным размерам. Игнорирование параметров рабочего давления и требуемого расхода жидкости ведет к перегрузке агрегата либо к недостаточной производительности системы.
2. Неучет типа и чистоты рабочей среды. Использование нерекомендованных масел или жидкостей, а также работа без должной фильтрации ускоряют износ пластин и других трущихся пар.
3. Игнорирование температурного режима. Эксплуатация насоса пластинчатого НПл 80-80/6,3 за пределами указанного диапазона вызывает изменение вязкости масла, увеличение внутренних утечек или риск заклинивания.
Варианты заказа и комплектации
Компания ГИДРАВЛИКА предлагает несколько типовых вариантов поставки насоса пластинчатого НПл 80-80/6,3, что позволяет оптимизировать процесс закупки и логистики:
Вариант 1. Базовая поставка. Насос в сборе, с правым направлением вращения вала (со стороны привода), с фланцевым подключением. Комплектуется паспортом изделия и сертификатом соответствия.
Вариант 2. Поставка с ремкомплектом. Помимо самого насоса, в заказ включается стандартный ремкомплект (комплект пластин, уплотнений вала и прокладок), что позволяет оперативно выполнять плановое техническое обслуживание.
Вариант 3. Индивидуальная комплектация. Возможно изготовление агрегата с иным направлением вращения вала (левым), а также поставка с переходными плитами под конкретные типы монтажных поверхностей. Для формирования такого заказа требуется предоставить чертежи или спецификацию существующей установки.
Доставка и поддержка от ГИДРАВЛИКА
Бренд ГИДРАВЛИК является эталоном надежности в сегменте промышленной гидравлики. Как официальный поставщик оборудования, компания ГИДРАВЛИКА обеспечивает оперативную доставку насоса пластинчатого НПл 80-80/6,3 во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие промышленные центры. Отгрузка осуществляется также в страны СНГ — Казахстан, Беларусь и Армению.
Наши специалисты готовы оказать комплексную техническую поддержку: помочь с подбором аналога для замены вышедшего из строя узла, дать рекомендации по интеграции в вашу гидравлическую систему и обеспечить инжиниринговое сопровождение проекта.
Оформить заявку на поставку насоса пластинчатого НПл 80-80/6,3, получить актуальные цены и подробную техническую консультацию можно на сайте 777-gidra.ru.
