Высоконадежный насос пластинчатый НПл 63-25/6,3 представляет собой двухпоточный нерегулируемый агрегат, предназначенный для создания и поддержания рабочего давления в гидравлических системах промышленного оборудования. Конструктивное исполнение соответствует габариту 2+1 и сертифицировано в соответствии с техническими условиями ТУ 2.053.1899-88. Основной задачей устройства является обеспечение двух независимых потоков гидравлического масла со стабильными параметрами, что критически важно для работы высокоточных станков, прессов и испытательных стендов.
Основные технические параметры и масса
Устройство характеризуется высоким коэффициентом полезного действия, достигающим 63%, и потребляемой мощностью 9,8 кВт. Масса насоса составляет 32 килограмма. Согласно единой Товарной номенклатуре внешнеэкономической деятельности, оборудование классифицируется под кодом ТН ВЭД 8413 60 000 0. Указанные технические параметры делают насос пластинчатый НПл 63-25/6,3 энергоэффективным и производительным компонентом для модернизации или ремонта гидрооборудования.
Габаритные размеры и вес
| Параметр |
Значение |
| Габарит (исполнение) |
2+1 |
| Масса, кг |
32 |
| Код ТН ВЭД |
8413 60 000 0 |
— Почему новый проект застопорился? — спросили у главного инженера.
— Не могу подобрать гидронасос, который обеспечит стабильное давление в двух контурах одновременно!
— Возьмите насос пластинчатый НПл 63-25/6,3 – он создан для решений без компромиссов!
Технические характеристики насоса
Ключевые рабочие параметры устройства определяют область его применения и требования к системе.
| Параметры |
Значение для модели НПл 63-25/6,3 |
| Рабочий объем одного потока, см³ |
63 / 25 |
| Подача (расход) при номинальной скорости, л/мин |
50,8 / 21,1 |
| Рабочее давление на выходе, МПа |
6,3 |
| Диапазон рабочих частот вращения вала, об/мин |
600 – 1500 |
| Тип рабочей среды |
Минеральные масла для гидросистем по ГОСТ, группа вязкости 32-68 |
Преимущества и особенности эксплуатации
- Повышение надежности гидростанции: Двухпоточная конструкция позволяет заменить два отдельных насоса одним компактным агрегатом, упрощая трубную обвязку и повышая общую надежность системы.
- Сокращение простоев оборудования: Высокий ресурс работы и стабильность давления обеспечивают непрерывный производственный цикл, минимизируя остановки на обслуживание или ремонт.
- Широкая совместимость: Исполнение и присоединительные размеры типичны для многих моделей промышленного оборудования, что облегчает монтаж и интеграцию в существующие гидросистемы.
- Увеличение ресурса компонентов: Стабильная подача масла без пульсаций положительно влияет на состояние гидроцилиндров, распределителей и другого навесного оборудования, продлевая их межремонтный период.
- Удобство сервисного обслуживания: Конструкция насоса пластинчатого НПл 63-25/6,3 предусматривает возможность замены изнашиваемых компонентов, таких как пластины и уплотнения, без сложной разборки всей насосной группы.
Принцип функционирования в составе гидравлической системы
Принцип действия основан на работе вращающегося ротора с выдвижными пластинами, помещенного в статор с эллиптической внутренней поверхностью. Вращение, передаваемое от приводного двигателя, заставляет пластины перемещаться в радиальных пазах ротора. За счет эксцентричного расположения статора объем рабочих камер, образующихся между пластинами, попеременно увеличивается и уменьшается. В зоне всасывания создается разрежение, и рабочая среда (масло) поступает в насос из бака. В зоне нагнетания объем камеры сокращается, и масло под давлением подается в напорную магистраль гидросистемы. Конструкция насоса пластинчатого НПл 63-25/6,3 обеспечивает одновременную работу двух независимых потоков с заданными рабочими объемами, что оптимизирует производительность.
Диапазон рабочих температур и факторы, влияющие на ресурс
Оборудование предназначено для работы с минеральными гидравлическими маслами, температура которых должна находиться в пределах от -10°C до +50°C. Допускается длительная работа в циклическом режиме с частыми пусками и остановами. Расчетный ресурс устройства до капитального ремонта составляет порядка 10 000 моточасов при условии соблюдения ключевых условий:
Качество и фильтрация масла: Использование чистого масла соответствующей вязкости и своевременная забота расходных элементов системы фильтрации критически важны для долговечности пластин и подшипниковых узлов.
Соблюдение номинального давления: Работа в режимах, превышающих паспортное давление 6,3 МПа, приводит к ускоренному износу и может стать причиной выхода из строя.
Регулярное техническое обслуживание: Профилактические осмотры и замена уплотнительных элементов по регламенту предотвращают утечки и сохраняют КПД агрегата.
Область применения и типовое оборудование
Данная гидравлическая единица активно используется в различных отраслях промышленности и сервиса. Основные области применения:
Металлообрабатывающая промышленность: Токарные, фрезерные, сверлильные и шлифовальные станки с гидроприводом подач и зажимными устройствами.
Кузнечно-прессовое оборудование: Гидравлические прессы для штамповки, гибки, правки металла, а также пресс-автоматы.
Специализированные испытательные стенды: Установки для проведения испытаний на прочность, усталость материалов и готовых изделий.
Строительная и дорожная техника: Отдельные модели стационарных гидростанций для питания вспомогательного оборудования.
Ремонтный комплект и типичные заменяемые детали
В процессе эксплуатации наибольшему износу подвержены компоненты, обеспечивающие герметичность камер и вращение вала. Для насоса пластинчатого НПл 63-25/6,3 чаще всего требуются запасные части, перечисленные в таблице ниже.
| Наименование детали (типовое) |
Причина возможного износа |
| Комплект рабочих пластин (лопаток) |
Абразивный износ из-за загрязненного масла или работы на предельных давлениях. |
| Уплотнительные кольца и манжеты вала |
Потеря эластичности при высоких температурах или несоблюдении режима обкатки. |
| Распределительный диск (торцевая крышка) |
Появление задиров и утечки между зонами всасывания и нагнетания. |
| Подшипники вала |
Естественный износ, часто связанный с радиальными нагрузками или недостаточной смазкой. |
Распространенные ошибки при подборе аналога
- Подбор только по типоразмеру подключения: Фокусировка на резьбе фланцев без учета требуемой подачи и рабочего давления приводит к несоответствию производительности системы.
- Игнорирование вязкости и типа рабочей среды: Использование несовместимых жидкостей (например, водомасляных эмульсий или жидкостей на синтетической основе без проверки) может вызвать коррозию или разрушение уплотнений.
- Неучет температурного диапазона эксплуатации: Установка насоса в неотапливаемых цехах с низкими зимними температурами без подготовки системы и масла чревата повышенным износом при пуске.
- Пренебрежение направлением вращения вала: Монтаж насоса без согласования направления вращения с приводным двигателем делает невозможной его корректную работу.
Расшифровка условного обозначения модели
Индекс НПл 63-25/6,3 кодирует основные параметры устройства:
НПл – Насос Пластинчатый.
63/25 – Рабочий объем двух потоков в кубических сантиметрах (63 см³ для основного потока и 25 см³ для вспомогательного).
6,3 – Номинальное рабочее давление в мегапаскалях (МПа).
Ранее в документации можно было встретить устаревшее обозначение аналога – 18Г12-24АМ.
Габаритные и присоединительные размеры
Визуализация устройства и схемы подключения позволяет оценить его конструктивные особенности и спланировать монтаж в существующую раму или на привод. Сопоставление монтажных отверстий, положения вала и портов подключения с параметрами заменяемого агрегата – обязательный этап перед заказом.
Вид насоса пластинчатого НПл 63-25/6,3 сбоку. Видны два независимых блока портов для подключения гидролиний.

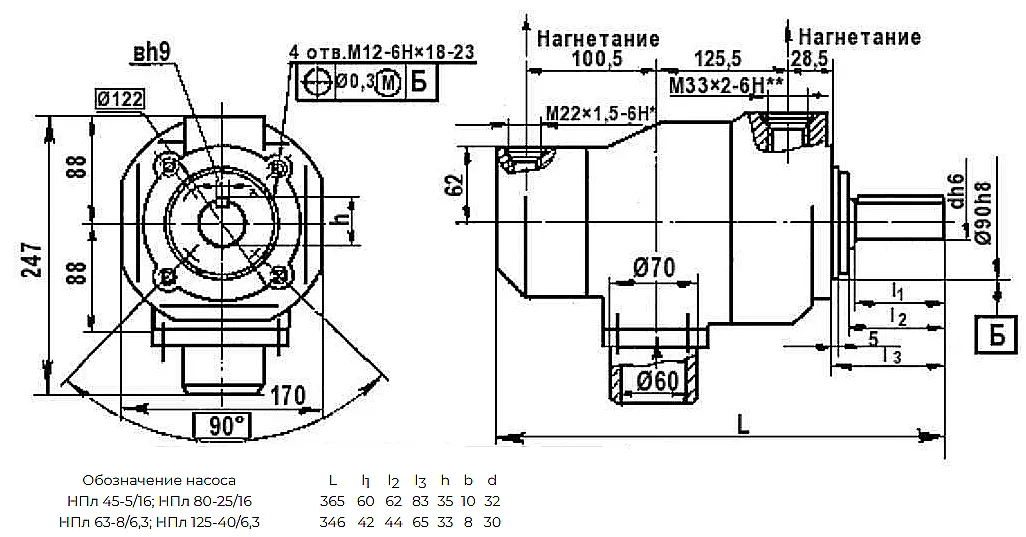

Схематическое изображение насоса НПл 63-25/6,3 с ключевыми монтажными и присоединительными размерами.
Примеры типовых вариантов заказа
Вариант 1. Прямая замена вышедшего из строя агрегата. Клиент предоставляет данные или маркировку старого насоса. Специалисты ГИДРАВЛИКА осуществляют верификацию и подтверждают полную совместимость модели НПл 63-25/6,3, после чего отгружают новый узел.
Вариант 2. Комплектация новой гидростанции. При проектировании новой насосной группы подбирается насос пластинчатый НПл 63-25/6,3, соответствующий расчетным параметрам расхода и давления. Заказ включает в себя насос, необходимые прокладки и крепеж.
Вариант 3. Модернизация существующей системы. Для увеличения надежности двухконтурной системы вместо двух старых одноходовых насосов устанавливается один двухпоточный насос пластинчатый НПл 63-25/6,3, что позволяет упростить конструкцию и облегчить дальнейшее обслуживание.
Поставки по России и странам СНГ
Компания-поставщик ГИДРАВЛИКА организует оперативную доставку оригинального оборудования бренда ГИДРАВЛИК в любой регион. Отгрузка со склада осуществляется в течение 1-3 рабочих дней после подтверждения заказа. Мы доставляем гидравлические компоненты в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также во все другие города Российской Федерации и страны СНГ. Каждое изделие проходит контрольную проверку параметров перед упаковкой.
Заключение
Насос пластинчатый НПл 63-25/6,3 – это проверенное временем техническое решение для создания стабильного давления в двух гидравлических контурах. Его надежность, ремонтопригодность и энергоэффективность делают его оптимальным выбором для предприятий, ценящих бесперебойность производственных процессов. Обращаясь в компанию ГИДРАВЛИКА, вы получаете не просто оборудование, а комплексную поддержку: от технической консультации и помощи в подборе аналога до гарантийного и послегарантийного сервиса. Для расчета стоимости и оформления заказа оставьте заявку на сайте или свяжитесь с нашими специалистами.
