Насос пластинчатый НПл 80-25/6,3 представляет собой роторный агрегат объемного типа, предназначенный для создания постоянного потока рабочей жидкости в гидравлических системах промышленного оборудования. Его основная функция – преобразование механической энергии привода в гидравлическую энергию потока масла под давлением, обеспечивая работу исполнительных механизмов станков и прессов.
Описание и назначение
Это двухпоточный агрегат, разработанный для эксплуатации в составе гидроприводов, где критически важны стабильность давления и отсутствие значительных пульсаций. Конструкция насоса пластинчатого НПл 80-25/6,3 базируется на принципе изменения объема рабочих камер, образованных пластинами, ротором и эксцентричным статором. Устройство оптимально для применения со стандартными минеральными гидравлическими маслами.
Инженер спрашивает у нового пластинчатого насоса: «Ну и как давление?» А тот отвечает: «Давление? Оно у меня всегда 6,3!»
Масса агрегата для базовой модификации с правым вращением составляет 32,0 кг. Габаритные размеры соответствуют отраслевым стандартам для облегчения интеграции в существующие схемы. Код ТН ВЭД, под который классифицируется данное оборудование при таможенном оформлении, — 8413.50.0000.
| Параметр | Значение |
|---|
| Масса, кг | 32.0 |
| Длина, мм (приблизительно) | 280-320 |
| Ширина, мм (приблизительно) | 220-250 |
| Высота, мм (приблизительно) | 220-250 |
| Код ТН ВЭД | 8413.50.0000 |
Технические характеристики насоса НПл 80-25/6,3
Ключевые параметры определяют область применения и совместимость с гидросистемой. Подбор насоса пластинчатого НПл 80-25/6,3 должен основываться на сопоставлении этих характеристик с требованиями оборудования.
| Модель / Обозначение | Рабочее давление, МПа (атм) | Диапазон температур рабочей среды, °C | Тип рабочей среды | Присоединительные размеры | Номинальная производительность (подача), л/мин | Масса, кг |
|---|
| НПл 80-25/6,3 | 6.3 (63) | От -10 до +60 | Минеральные масла, вязкость 20-400 мм²/с | Фланцевое, по паспортным чертежам | 69.9 / 21.1 | 32.0 |
Дополнительные эксплуатационные параметры:
- Номинальный рабочий объем: 96 см³
- Частота вращения вала: 960 об/мин
- Номинальная потребляемая мощность: 10.8 кВт
- Условное (старое) обозначение: 18Г12-24М
- Тип конструкции: пластинчатый, двухпоточный, нерегулируемый
Преимущества и особенности эксплуатации
Интеграция насоса пластинчатого НПл 80-25/6,3 в гидравлическую систему предоставляет ряд значимых выгод для промышленного предприятия:
Снижение эксплуатационных потерь: Равномерная подача с минимальной пульсацией снижает ударные нагрузки на арматуру и уплотнения, уменьшая вероятность внезапных отказов.
Увеличение ресурса оборудования: Высокая конструктивная надежность и применение качественных материалов обеспечивают срок службы не менее 10 000 часов при соблюдении регламента.
Удобство монтажа и обслуживания: Стандартизированные присоединительные размеры и доступность сменных элементов ремкомплекта упрощают установку и плановый ремонт.
Стабильность рабочего давления: Насос пластинчатый НПл 80-25/6,3 поддерживает заданный уровень давления в контуре, что критически важно для точности работы металлообрабатывающих станков.
Широкая совместимость: Агрегат предназначен для работы с распространенными типами индустриальных масел и может интегрироваться в большинство типовых гидросистем.
Принцип действия в гидравлической системе
Рабочий процесс насоса пластинчатого НПл 80-25/6,3 основан на цикличном изменении объема изолированных камер. При вращении вала ротор приводит в движение пластины, размещенные в его радиальных пазах. Центробежная сила и давление жидкости выталкивают пластины, прижимая их к внутренней поверхности эксцентрично расположенного статора. Образованные таким образом камеры перемещаются от зоны всасывания к зоне нагнетания. При увеличении объема происходит забор масла из гидробака через всасывающий патрубок, при уменьшении – его вытеснение в напорную магистраль под рабочим давлением. Двухпоточная реализация конструкции обеспечивает сглаживание пульсаций и более равномерную нагрузку на привод.
Температурный режим и ресурс работы
Допустимый диапазон температур рабочей жидкости для насоса пластинчатого НПл 80-25/6,3 составляет от -10°C до +60°C. Агрегат рассчитан на продолжительную непрерывную работу в условиях циклической нагрузки, типичной для промышленных прессов и станков. Факторами, напрямую влияющими на срок службы, являются:
- Качество и чистота масла: Обязательное применение гидравлических масел с индексом вязкости не ниже 90 и эффективная система фильтрации (рекомендуемая тонкость фильтрации – не ниже 25 мкм) многократно увеличивают межремонтный интервал.
- Соблюдение номинального давления: Работа в режиме постоянной перегрузки по давлению ускоряет износ пластин и торцевых распределительных дисков.
- Регулярность сервисного обслуживания: Контроль состояния масла, своевременная замена фильтрующих элементов и уплотнений являются залогом долговечности. При соблюдении всех условий ресурс до капитального ремонта превышает 10 000 моточасов.
Область применения и типовое оборудование
Насос пластинчатый НПл 80-25/6,3 применяется в качестве источника гидравлической энергии в различных отраслях промышленности. Основные сферы использования:
- Металлообработка: Гидроприводы токарных, фрезерных, шлифовальных, сверлильных станков.
- Кузнечно-прессовое оборудование: Гильотинные ножницы, кривошипные и гидравлические прессы.
- Деревообработка: Прессы для изготовления плитных материалов, кромкооблицовочные станки.
- Специальное оборудование: Литьевые машины, испытательные стенды, подъемные механизмы.
Агрегат часто является ключевым компонентом насосной группы в составе мобильных или стационарных гидростанций, обеспечивающих работу нескольких потребителей.
Состав ремкомплекта и часто заменяемые детали
Для восстановления работоспособности насоса пластинчатого НПл 80-25/6,3 используются ремкомплекты, включающие наиболее подверженные износу элементы.
| Наименование детали / узла | Типовая причина износа или выхода из строя |
|---|
| Комплект пластин (лопаток) | Абразивный износ из-за загрязненного масла или работы на пределе давления. |
| Уплотнения вала (манжеты) | Потеря эластичности при высоких температурах, механическое повреждение при монтаже. |
| Торцевые распределительные диски | Износ контактных поверхностей, задиры из-за недостаточной смазки или перегрева. |
| Уплотнительные кольца статора и крышек | Компрессионная усталость, химическая несовместимость с рабочей средой. |
| Подшипниковый узел | Длительная циклическая нагрузка, попадание загрязнений в смазку. |
Типичные ошибки при подборе насоса
Избегайте следующих распространенных ошибок, чтобы обеспечить корректную и долговечную работу гидросистемы:
1. Выбор только по присоединительным размерам. Резьба или фланец должны совпадать, но первостепенное значение имеют номинальное давление (6.3 МПа) и требуемая подача (суммарно до ~91 л/мин).
2. Игнорирование вязкостного диапазона рабочей среды. Использование жидкостей с вязкостью за пределами 20–400 мм²/с приведет к снижению производительности, кавитации или перегреву.
3. Пренебрежение температурным режимом. Эксплуатация при температурах ниже -10°C без предварительного прогрева масла вызывает повышенные пусковые нагрузки и риск разрушения пластин.
4. Несоответствие направления вращения. Насос пластинчатый НПл 80-25/6,3 выпускается в исполнениях с правым и левым вращением вала, что необходимо учитывать при подключении к двигателю.
Условное обозначение модели
Шифр НПл 80-25/6,3 содержит всю необходимую информацию для специалиста:
- НПл – тип изделия: Насос Пластинчатый.
- 80 – номинальный рабочий объем, выраженный в кубических сантиметрах (см³).
- 25 – параметрический индекс, связанный с подачей первой секции.
- 6,3 – номинальное рабочее давление в мегапаскалях (МПа).
Данная маркировка позволяет однозначно идентифицировать модель в технической документации и при заказе запчастей.
Габаритные и присоединительные размеры
Точные размеры необходимо сверять с паспортными чертежами конкретной партии. Визуальная оценка по фотографиям помогает в предварительной проверке совместимости с монтажной площадкой и подводящими трубопроводами.

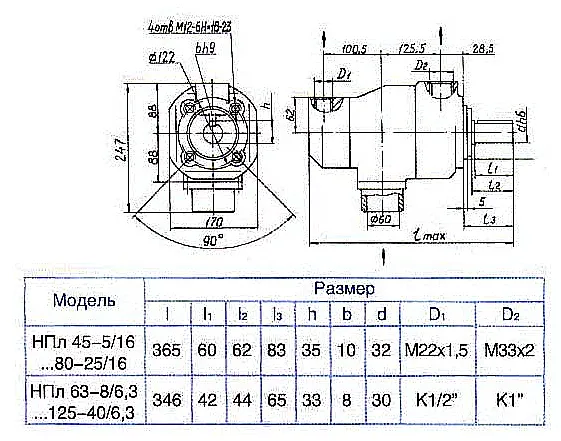

Рис.1. Габаритные размеры и основные конструктивные элементы насоса.
Рис.2. Схема присоединительных размеров, расположение фланцев и вала.
Перед установкой убедитесь в соответствии межосевых расстояний крепежных отверстий, диаметра и положения вала, а также конфигурации всасывающего и напорного портов.
Примеры оформления заказа
1. Базовая поставка для сервисного центра: «Насос пластинчатый НПл 80-25/6,3, исполнение с правым вращением вала, 2 шт.». Доставка осуществляется на склад заказчика в Москве.
2. Запрос на нестандартное исполнение: «Насос пластинчатый НПл 80-25/6,3, левое вращение вала, с паспортом и схемой обвязки». Срок изготовления уточняется дополнительно.
3. Комплексная поставка с фильтрацией: «Насос НПл 80-25/6,3 в сборе с приемным фильтром грубой очистки и набором уплотнений для монтажа». Вариант для быстрого ввода в эксплуатацию.
