Пластинчатый насос НПл 80-16/6,3 представляет собой надежный двухпоточный агрегат объемного действия, предназначенный для создания и поддержания стабильного давления в гидравлических системах промышленного оборудования. Его основная функция — преобразование механической энергии вращения вала в энергию потока рабочей жидкости. Данная модель особенно востребована в приводах металлообрабатывающих станков, прессового и литьевого оборудования, где ключевыми требованиями являются стабильная производительность до 69,9 л/мин и номинальное рабочее давление 6,3 МПа.
При проектировании или модернизации гидроконтура выбор подходящего насосного узла определяет надежность всей системы. Модель НПл 80-16/6,3 благодаря сбалансированной конструкции обеспечивает низкий уровень пульсаций и вибраций, что напрямую влияет на ресурс сопряженных компонентов — клапанов, гидроцилиндров и уплотнений.
Вес, габариты и кодировка
Пластинчатый насос НПл 80-16/6,3 характеризуется компактными для своей производительности размерами, что упрощает его интеграцию в существующие схемы. Масса агрегата в сборе составляет 32,0 кг. Агрегат соответствует стандартам ГОСТ 13824-81 и имеет сертификат соответствия требованиям ЕАЭС.
| Параметр | Значение |
|---|
| Масса | 32,0 кг |
| Габаритные размеры (ДхШхВ) | 320 x 245 x 285 мм |
| Тип присоединения | Фланец ISO 5211 |
| Код ТН ВЭД | 8413 60 900 0 |
При подборе важно учитывать, что приведенные габариты включают выступающие части вала и присоединительного фланца. Для установки необходимо обеспечить технологический зазор для сервисного обслуживания.
Попадает на сервис пластинчатый насос НПл 80-16/6,3. Мастер спрашивает: «Что случилось?». Насос отвечает: «Давление, понимаешь, упало… Сил на две линии уже не хватает». Мастер, вздыхая: «Значит, по пластинам прошелся». Шутка, конечно, но качество масла и фильтрация — это всерьез, иначе ресурс любого, даже самого надежного агрегата, стремительно сократится.
Ключевые технические параметры
Технические характеристики пластинчатого насоса НПл 80-16/6,3 определяют границы его эффективной эксплуатации. При выборе модели для конкретной задачи следует тщательно сверять параметры системы с паспортными данными насоса.
| Параметр | Значение |
|---|
| Номинальное рабочее давление | 6,3 МПа (63 атм) |
| Максимально допустимое давление | 7,0 МПа |
| Номинальная подача (поток) | 69,9 / 12,7 л/мин |
| Рабочий объем | 96 см³ |
| Рекомендуемая частота вращения вала | 960 об/мин |
| Потребляемая мощность при номинальных условиях | 10,8 кВт |
| Допустимая кинематическая вязкость рабочей среды | от 20 до 400 мм²/с |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла, соответствующие ГОСТ или ISO |
Двухпоточная архитектура пластинчатого насоса НПл 80-16/6,3 позволяет запитать две независимые гидравлические линии от одного приводного вала, что оптимизирует компоновку гидростанции и снижает затраты.
Преимущества и особенности эксплуатации
Выбор именно этой модели оправдан рядом эксплуатационных преимуществ, снижающих общую стоимость владения оборудованием.
1. Стабильность давления и расхода. Сбалансированная конструкция ротора и статора минимизирует пульсации потока, обеспечивая плавную работу исполнительных механизмов и снижая нагрузку на систему фильтрации.
2. Высокий ресурс и надежность. Использование чугуна СЧ20 для корпуса и износостойкой стали для пластин гарантирует длительную работу даже в условиях циклических нагрузок. Ресурс до капитального ремонта при соблюдении условий эксплуатации превышает 8000 моточасов.
3. Низкий уровень шума. Конструктивные особенности пластинчатого насоса НПл 80-16/6,3 обеспечивают его тихую работу по сравнению с некоторыми шестеренными аналогами, что важно для оборудования, устанавливаемого в цехах с постоянным присутствием персонала.
4. Универсальность подключения. Стандартизированный фланец ISO 5211 упрощает монтаж и замену агрегата, а также обеспечивает совместимость с широким парком отечественного и импортного оборудования.
5. Простота обслуживания. Модульная конструкция и доступность ремкомплектов позволяют выполнять регламентные работы и замену изношенных элементов (пластин, уплотнений вала, подшипников) с минимальными затратами времени.
Принцип функционирования в гидросистеме
Работа пластинчатого насоса НПл 80-16/6,3 основана на принципе изменения объема рабочих камер. Вал приводит во вращение ротор, смонтированный с эксцентриситетом внутри статора. В радиальных пазах ротора свободно перемещаются пластины, которые под действием центробежной силы и давления масла прижимаются к внутренней поверхности статора.
В зоне всасывания объем между двумя соседними пластинами увеличивается, создавая разрежение и забор масла из гидробака через всасывающий патрубок. При дальнейшем вращении объем камеры сокращается, и находящаяся в ней жидкость вытесняется в напорную магистраль, создавая рабочее давление. Двухпоточность реализована за счет особой конструкции распределителя, разделяющего потоки. Такой принцип гарантирует высокий объемный КПД и стабильную подачу пластинчатого насоса в заданном диапазоне давлений.
Режимы работы и факторы, влияющие на ресурс
Пластинчатый насос НПл 80-16/6,3 рассчитан на продолжительную работу в широком температурном диапазоне: от -10°C до +60°C для рабочей жидкости. Для холодного пуска рекомендуется использовать масло с меньшей вязкостью или предварительный подогрев. Допускается как непрерывный, так и циклический режим с частыми пусками и остановами.
Ключевые факторы, определяющие фактический срок службы:
Качество и чистота рабочей среды. Обязательное требование — использование масел с классом чистоты не ниже 18/16/13 по ISO 4406. Установка фильтров тонкой очистки в напорной и сливной линиях обязательна.
Соблюдение диапазона вязкости. Работа на жидкости с вязкостью ниже 20 мм²/с приводит к увеличению внутренних протечек и падению давления, а свыше 400 мм²/с вызывает рост сопротивления и перегрузку привода.
Поддержание давления в пределах паспортных значений. Превышение давления свыше 7,0 МПа вызывает деформацию пластин и корпуса, резко сокращая ресурс.
Регулярность технического обслуживания. Своевременная замена масла, фильтрующих элементов и визуальный контроль состояния агрегата предотвращают внезапные отказы.
Области применения и совместимое оборудование
Пластинчатый насос НПл 80-16/6,3 находит применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии среднего давления.
Основные сферы использования:
• Металлообработка: Гидроприводы токарных, фрезерных, шлифовальных станков с ЧПУ, координатные столы, механизмы зажима и подачи.
• Прессовое оборудование: Гильотинные ножницы, штамповочные и ковочные прессы, устройства правки металла.
• Оборудование для переработки пластмасс: Литьевые машины (ТПА), термопластавтоматы, экструдеры.
• Промышленные линии: Автоматизированные сборочные конвейеры, подъемно-транспортные механизмы, испытательные стенды.
• Специализированная техника: Некоторые модели дорожно-строительной, коммунальной и сельскохозяйственной техники с объемным гидроприводом.
Данный пластинчатый насос часто выступает в роли основного или подпиточного насоса в составе гидравлических станций (гидростанций) и насосных групп.
Ремонтопригодность и типовые запчасти
Модульная конструкция пластинчатого насоса НПл 80-16/6,3 делает его ремонтопригодным. Наиболее подвержены износу следующие элементы, которые всегда есть в наличии для оперативной замены:
| Наименование запчасти / ремкомплекта | Причина и признаки износа |
|---|
| Комплект пластин (лопаток) | Износ по толщине и по торцам из-за трения о статор. Приводит к падению давления и производительности, увеличению шума. |
| Уплотнение вала (сальник, манжета) | Потеря эластичности, механический износ. Проявляется внешней утечкой масла по валу. |
| Распределительная крышка (пара трения) | Износ рабочей поверхности, образование рисок. Вызывает рост внутренних утечек между камерами. |
| Подшипниковый узел | Появление люфта, повышенный шум и вибрация. Возникает из-за несоблюдения соосности вала или загрязнения смазки. |
| Уплотнительные кольца и прокладки | Старение резины, потеря герметичности в статичных соединениях. |
Для проведения качественного ремонта рекомендуем использовать оригинальные ремкомплекты, обеспечивающие точное соответствие геометрии и материалов.
Типичные ошибки при подборе насоса
Избегайте следующих распространенных ошибок, чтобы обеспечить долговечную и эффективную работу гидросистемы:
1. Подбор только по присоединительным размерам. Совпадение фланца — необходимое, но недостаточное условие. Нужно обязательно учитывать требуемые расход и давление в системе.
2. Игнорирование вязкостного диапазона. Использование масла, не соответствующего рекомендованному диапазону 20–400 мм²/с, ведет к резкому снижению КПД и ресурса пластинчатого насоса.
3. Пренебрежение чистотой рабочей жидкости. Отсутствие или нерегулярная замена фильтров — основная причина преждевременного износа пластин и дорогостоящего ремонта.
4. Неучет температурного режима. Работа при температурах за пределами диапазона -10°C…+60°C приводит к изменению вязкости масла, что негативно сказывается на работе насоса.
5. Выбор без учета типа рабочей среды. Убедитесь, что в системе используется гидравлическое масло. Данная модель не предназначена для воды, эмульсий или агрессивных химических жидкостей.
Расшифровка обозначения модели
Маркировка пластинчатого насоса НПл 80-16/6,3 имеет четкую логику, позволяющую специалисту определить основные параметры:
Н — Насос.
Пл — Пластинчатый (тип конструкции).
80 — Условный размер или типоразмер роторной группы.
16 — Подача (расход) в литрах в минуту, приведенная к номинальным условиям — 69,9/12,7 л/мин.
6,3 — Номинальное рабочее давление в мегапаскалях (МПа).
Таким образом, по артикулу можно сразу определить ключевые эксплуатационные характеристики агрегата.
Габаритные и присоединительные размеры

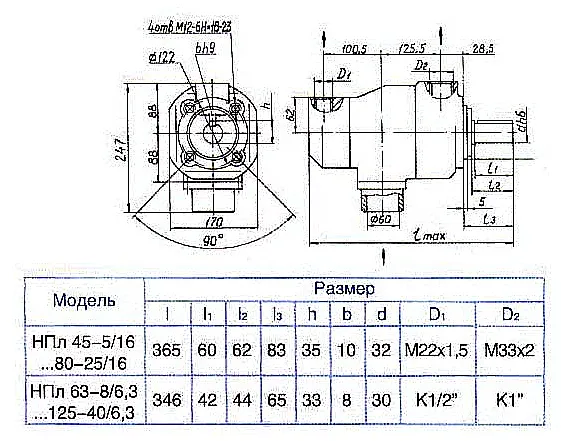

Рис. 1. Габаритный чертеж насоса НПл 80-16/6,3 с указанием длины, ширины, высоты и положения вала.
Рис. 2. Схема присоединительного фланца насоса НПл 80-16/6,3 с посадочными отверстиями для монтажа.
Для проверки совместимости с вашим оборудованием сравните посадочные размеры фланца на чертеже с размерами ответной части на двигателе или редукторе. Особое внимание уделите расстоянию между крепежными отверстиями и диаметру центрирующей части. Также замерьте длину вала и диаметр шпоночного паза, чтобы убедиться в соответствием с муфтой привода.
Варианты заказа и комплектации
При оформлении заказа на пластинчатый насос НПл 80-16/6,3 укажите следующие параметры для корректного подбора:
Пример 1. Базовая поставка: «НПл 80-16/6,3, правое вращение вала (стандарт), с монтажным фланцем ISO 5211». Это наиболее распространенный вариант для замены вышедшего из строя агрегата.
Пример 2. Модификация под левое вращение: «НПл 80-16/6,3, левое вращение вала, с фланцем». Используется в специфических схемах компоновки гидростанции.
Пример 3. Поставка для ремонта: «Ремкомплект для насоса НПл 80-16/6,3 (комплект пластин, уплотнения вала, прокладки)». Для проведения восстановительных работ силами сервисной службы предприятия.
Для уточнения возможности поставки модификаций с другими характеристиками (например, с другим типом уплотнений) обратитесь к нашим инженерам.
Вопросы и ответы от специалистов
1. Как выбрать нужную модификацию по давлению, расходу и типу подключения?
Ответ: Определите максимальное рабочее давление в вашей системе и требуемый расход (л/мин) на каждом из двух выходов насоса. Сверьтесь с паспортными данными НПл 80-16/6,3: давление 6,3 МПа, общая подача до 69,9 л/мин. Тип подключения — фланец ISO 5211. Если параметры вашей системы не совпадают или требуется другой тип фланца (например, SAE), обратитесь за подбором аналога.
2. Каковы сроки поставки и доставки по России и СНГ, есть ли насос в наличии?
Ответ: Базовая модель пластинчатого насоса НПл 80-16/6,3 обычно имеется на складе в Москве. Отгрузка осуществляется в течение 1-3 рабочих дней после подтверждения заказа. Доставка в регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и страны СНГ выполняется транспортными компаниями (СДЭК, Деловые Линии, ПЭК) от 2 до 7 дней в зависимости от удаленности.
3. Каковы условия эксплуатации, и можно ли использовать насос на открытой площадке или в мороз?
Ответ: Модель предназначена для работы в закрытых помещениях. Допустимый температурный диапазон для рабочей жидкости — от -10°C до +60°C. Для работы в неотапливаемых цехах или на открытом воздухе при отрицательных температурах необходимо использовать всесезонные масла с низкой температурой застывания и, возможно, предусмотреть утепление или предпусковой подогрев гидробака. Пыльные условия требуют усиленного контроля за чистотой масла и частотой замены воздушного фильтра на баке.
4. Обеспечивается ли совместимость с существующим оборудованием и возможен ли подбор аналога?
Ответ: Да, фланец ISO 5211 является стандартным. Для проверки совместимости сравните посадочные размеры. Если ваше оборудование требует насос с иными параметрами (давлением 10 МПа, другим расходом или типоразмером), наши инженеры готовы подобрать точный аналог из каталога бренда ГИДРАВЛИК или других производителей, представленных на сайте 777-gidra.ru.
Заключение
Пластинчатый насос НПл 80-16/6,3 от бренда ГИДРАВЛИК — это проверенное решение для построения и модернизации гидравлических систем, требующих стабильного двухпоточного питания среднего давления. Его надежность, ремонтопригодность и соответствие промышленным стандартам делают его экономически выгодным выбором для производственных и сервисных предприятий.
Компания-поставщик ГИДРАВЛИКА обеспечивает прямые поставки оригинального оборудования, полную техническую документацию, консультации по подбору и сервисную поддержку. Мы осуществляем доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Для получения подробной консультации, расчета стоимости или оформления заказа на пластинчатый насос НПл 80-16/6,3 оставьте заявку через форму на сайте или свяжитесь с нашими специалистами по телефону, указанному в разделе Контакты.
