Описание и назначение гидрокомпонента
Насос пластинчатый НПл 63-40/6,3 — это роторно-пластинчатый агрегат объемного действия, предназначенный для создания и поддержания стабильного потока рабочей жидкости в гидравлических системах промышленного оборудования. Основная его функция — преобразование механической энергии вращения вала в гидравлическую энергию потока масла под давлением 6,3 МПа. Это решение оптимально для гидроприводов металлорежущих станков, прессового оборудования и других установок, где критически важна бесперебойная циркуляция рабочей среды.
Масса, габариты и классификационный код
Гидравлический насос пластинчатый данной модели имеет массу 32,0 кг. Его габаритные размеры соответствуют отраслевым стандартам, что обеспечивает простую интеграцию в большинство типовых гидростанций и насосных групп. Унификация присоединительных размеров минимизирует сложности при монтаже и замене. Код ТН ВЭД для данного изделия: 8413 50 000 00.
| Параметр | Значение |
|---|
| Масса, кг | 32,0 |
| Код ТН ВЭД | 8413 50 000 00 |
| Тип присоединения | Фланцевое/резьбовое (по чертежу) |
Ключевым фактором при выборе насос пластинчатый НПл 63-40/6,3 является его совместимость с существующими системами, поэтому проверка габаритных и присоединительных размеров обязательна.
«На совещании у главного инженера спросили, почему новый станок работает так плавно. «Секрет прост, — ответил он, — мы поставили надёжный насос пластинчатый НПл 63-40/6,3. Он не только давление держит, но и начальство успокаивает!»
Технические характеристики и рабочие параметры
Производительность и надёжность насос пластинчатый НПл 63-40/6,3 определяются следующими точными техническими параметрами, которые необходимо учитывать при проектировании и обслуживании гидросистем.
| Параметр | Значение |
|---|
| Рабочее давление, номинальное | 6,3 МПа (63 атм) |
| Подача (расход), л/мин | 53,8 / 35,7 |
| Рабочий объем, номинальный | 103 см³ |
| Мощность потребляемая, номинальная | 11,3 кВт |
| Частота вращения вала, номинальная | 960 об/мин |
| Вязкость рабочей среды, кинематическая | 20–400 мм²/с |
| Тип рабочей среды | Минеральные, синтетические и водно-гликолевые гидравлические масла |
| Пределы температуры рабочей жидкости | от -10 °C до +60 °C |
Преимущества и особенности эксплуатации
Выбор данного гидрокомпонента предоставляет пользователю ряд существенных эксплуатационных преимуществ, напрямую влияющих на эффективность и экономику производства.
Снижение простоев оборудования. Высокая надёжность конструкции и качество изготовления обеспечивают длительный межремонтный период, что минимизирует незапланированные остановки технологических линий.
Увеличение ресурса гидросистемы. Двухпоточная схема работы эффективно балансирует радиальные нагрузки на вал и подшипники, снижая общий уровень вибрации и износа смежных компонентов.
Удобство монтажа и обслуживания. Стандартизированные присоединительные размеры и доступность ремкомплектов позволяют быстро интегрировать насос пластинчатый НПл 63-40/6,3 в существующую систему или выполнить его ремонт.
Стабильность давления и расхода. Объёмный принцип действия гарантирует постоянную подачу, не зависящую от изменений давления в системе, что критически важно для точного оборудования.
Широкая совместимость. Агрегат предназначен для работы с широким спектром промышленных гидравлических масел, что упрощает подбор рабочей среды.
Принцип функционирования в составе гидравлического контура
Работа насос пластинчатый НПл 63-40/6,3 основана на объёмном вытеснении. Вращающийся ротор, снабжённый свободно ходящими пластинами, расположен эксцентрично внутри статора. Под действием центробежной силы и давления жидкости пластины выдвигаются, прижимаясь к поверхности статора и образуя герметичные камеры.
При повороте ротора объём этих камер в зоне всасывания увеличивается, создавая разрежение и затягивая масло из гидробака через всасывающую магистраль. Далее, при движении в зону нагнетания, объём камеры уменьшается, вытесняя рабочую жидкость в напорную линию системы под заданным давлением. Двухпоточность означает наличие двух таких самостоятельных секций в одном корпусе, что повышает равномерность подачи и разгружает опоры вала.
Температурные условия и расчётный ресурс компонента
Для обеспечения заявленного срока службы, превышающего 10 000 моточасов, необходимо строго соблюдать регламент эксплуатации. Диапазон температур рабочего масла составляет от -10 °C до +60 °C. Эксплуатация при температурах ниже нижнего предела требует применения масел соответствующих сортов или систем предпускового подогрева, так как повышенная вязкость может привести к кавитации и повреждению пластин.
На ресурс работы насос пластинчатый НПл 63-40/6,3 напрямую влияет качество фильтрации масла. Использование фильтров тонкой очистки с рекомендуемой тонкостью фильтрации существенно снижает абразивный износ прецизионных пар. Регулярное сервисное обслуживание, включающее контроль состояния масла и своевременную замену уплотнений, является залогом долговечности агрегата. Гарантия производителя распространяется на 24 месяца при условии соблюдения всех правил монтажа и эксплуатации.
Области применения и типовое оборудование
Данная гидравлическая единица широко востребована в различных отраслях промышленности благодаря своей надёжности и стабильным параметрам.
Она применяется в гидросистемах: металлорежущих станков (токарных, фрезерных, шлифовальных), прессового оборудования (кривошипно-шатунных и гидравлических прессов для штамповки и формовки), подъёмно-транспортных механизмов, прокатных станов, а также в качестве силового узла в промышленных гидростанциях и насосных группах. Насос пластинчатый НПл 63-40/6,3 часто служит для замены устаревших моделей, таких как 35Г12-24АМ, в ходе модернизации парка оборудования.
Состав ремонтного комплекта и типовые изнашиваемые детали
Для проведения обслуживания и ремонта рекомендуется использовать оригинальные ремкомплекты. Чаще всего замене подлежат следующие элементы, износ которых происходит в процессе нормальной эксплуатации или при нарушении условий работы.
| Наименование детали | Причина и условия износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ из-за загрязнённого масла; усталостный износ кромок. |
| Уплотнительные кольца и манжеты вала | Потеря эластичности при высоких температурах; истирание; химическая несовместимость с рабочей средой. |
| Уплотнения торцевого распределителя | Износ из-за высокого рабочего давления и наличия микровключений в масле. |
| Подшипники вала | Выработка из-за высоких радиальных нагрузок при несбалансированной работе или несоосности привода. |
Своевременная замена этих деталей в рамках планового ТО предотвращает катастрофические поломки и продлевает общий ресурс насоса.
Распространённые ошибки при техническом подборе агрегата
Во избежание некорректной работы и преждевременного выхода из строя, следует учитывать следующие типичные ошибки при выборе гидронасоса.
Ориентация только на присоединительные размеры. Совпадение фланцев или резьбы не гарантирует правильной работы. Необходимо учитывать соответствие номинального давления, расхода и частоты вращения требованиям системы.
Пренебрежение температурным диапазоном. Установка насоса в условия, выходящие за пределы -10 °C...+60 °C для рабочей жидкости, без принятия специальных мер ведёт к резкому снижению ресурса.
Несоответствие типа рабочей среды. Использование жидкостей, не предназначенных для пластинчатых насосов (например, с низкими смазывающими свойствами или агрессивных к материалам уплотнений).
Игнорирование требований к фильтрации. Попытка экономии на системах очистки масла ведёт к ускоренному абразивному износу пластин и поверхностей статора.
Логика условного обозначения модели
Маркировка НПл 63-40/6,3 содержит всю необходимую информацию для первичного выбора. НПл — аббревиатура, обозначающая «Насос Пластинчатый». 63 — это условный размер или типоразмер корпуса и роторной группы. 40 указывает на номинальную подачу в литрах в минуту. 6,3 — это ключевой параметр, номинальное рабочее давление в мегапаскалях. Данное обозначение напрямую соответствует старому индексу 35Г12-24АМ, что существенно упрощает задачу по поиску современной замены для гидросистем, спроектированных десятилетия назад.
Габаритные, установочные и присоединительные размеры
Для точного определения возможности монтажа необходимо свериться с чертежами габаритов и посадочных мест. Визуальное представление позволяет инженеру заранее оценить компоновку узла.

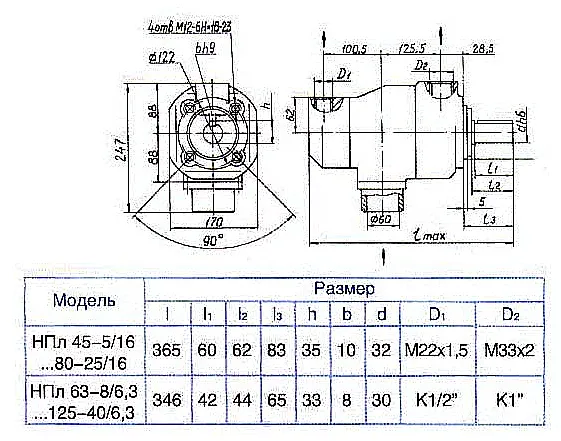

Чертеж с основными габаритными размерами, межосевыми расстояниями и размерами монтажного фланца насос пластинчатый НПл 63-40/6,3.
Схематическое изображение расположения всасывающего и напорного портов, а также конца вала со шпоночным пазом.
Варианты заказа для типовых задач
В зависимости от требований конкретной гидросистемы, заказ может быть сформирован следующим образом:
1. Базовая поставка. Насос пластинчатый НПл 63-40/6,3 в стандартном исполнении с правым вращением вала (по часовой стрелке со стороны привода). Подходит для прямой замены аналогичных агрегатов в большинстве станков.
2. Модификация под особые условия. Исполнение с левым направлением вращения вала, которое изготавливается под специальный заказ для реверсивных приводов или компоновочных решений.
3. Комплексная поставка. Насос в сборе с дополнительным комплектом ЗИП (запасных частей и уплотнений), а также с рекомендациями по монтажу. Актуально для сервисных компаний, создающих ремонтный фонд.
О бренде, поставках и технической поддержке
Оборудование торговой марки ГИДРАВЛИК поставляется на российский рынок компанией «ГИДРАВЛИКА». Мы обеспечиваем не только отгрузку качественных гидрокомпонентов, но и полное техническое сопровождение. Наши инженеры помогут подобрать аналог для вашей существующей системы, проверить совместимость посадочных мест и рабочим параметрам. Все единицы перед отправкой проходят контрольную проверку.
Доставка осуществляется во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Сроки поставки зависят от наличия на складе и удалённости региона.
Для консультации, расчёта стоимости или оформления заявки на надёжный насос пластинчатый НПл 63-40/6,3, свяжитесь с нами через раздел Контакты или сразу оставьте запрос, воспользовавшись формой на сайте. Гарантируем профессиональный подход и оперативный ответ.
