Насос пластинчатый НПл 125-40/6,3

Описание и функциональное назначение агрегата

Насос пластинчатый НПл 125-40/6,3 представляет собой двухпоточный гидравлический агрегат объемного действия, предназначенный для создания постоянного потока рабочей жидкости в промышленных гидросистемах. Основная функция данного насоса – обеспечение стабильного давления до 6.3 МПа в приводах металлообрабатывающих станков, прессового оборудования и автоматизированных технологических линий. Конструкция насоса пластинчатого НПл 125-40/6,3 разработана для эксплуатации в условиях переменной нагрузки и обеспечивает высокую надежность за счет сбалансированной двухпоточной схемы.

Основные параметры: масса, габариты и код ТН ВЭД

Агрегат характеризуется компактными размерами и рациональной массой, что облегчает его интеграцию в существующие гидравлические схемы. Присоединительные патрубки стандартизированы под распространенные типы резьбовых соединений.

Заходит новый инженер в цех и видит коллегу, который спокойно пьет чай возле работающего станка. «Как ты можешь так расслабляться?» – спрашивает он. «А у меня система запитана от надежного насоса пластинчатого НПл 125-40/6,3. Пока он качает – можно жить спокойно, он никогда не подводит!»

Технические характеристики пластинчатого насоса

Ключевые эксплуатационные параметры определяют область применения и совместимость агрегата с конкретными типами гидрооборудования. Технические характеристики насоса пластинчатого НПл 125-40/6,3 приведены в таблице.

Ключевые преимущества и особенности эксплуатации

Выбор именно этой модели обусловлен рядом технических и эксплуатационных достоинств, критичных для производственных процессов.

1. Высокая стабильность давления. Двухпоточная конструкция эффективно балансирует радиальные нагрузки на вал, минимизируя пульсации и обеспечивая равномерную подачу масла под давлением 6.3 МПа.

2. Увеличенный ресурс работы. Применение износостойких материалов для пластин и статора, а также тщательная балансировка роторной группы обеспечивают заявленный ресурс свыше 10 000 часов.

3. Широкая совместимость с рабочими средами. Агрегат корректно функционирует на минеральных и синтетических маслах в широком диапазоне вязкости (20–400 мм2/с), что упрощает сервисное обслуживание.

4. Удобство интеграции в типовые схемы. Стандартизированные присоединительные размеры (резьба G1¼" и G1") и унифицированный фланец крепления позволяют быстро установить насос пластинчатый НПл 125-40/6,3 для замены вышедшего из строя узла.

Принцип действия пластинчатого насоса

Работа агрегата основана на принципе объемного вытеснения. Ротор с подвижными пластинами вращается внутри статора, имеющего эксцентричную расточку. Центробежная сила и давление масла подводят пластины к внутренней поверхности статора, формируя изолированные камеры. При вращении объем этих камер в зоне всасывания увеличивается, создавая разрежение и забор жидкости из бака. В зоне нагнетания объем камер уменьшается, и масло под давлением вытесняется в напорную магистраль гидросистемы. Именно такая схема обеспечивает стабильные параметры производительности и давления у насоса пластинчатого НПл 125-40/6,3.

Температурные условия и расчетный срок службы

Эксплуатация данного типа насосов разрешена при температуре гидравлического масла в диапазоне от -10°C до +60°C. Для холодного пуска в зимних условиях рекомендуется использовать масла с низкотемпературными присадками. Расчетный ресурс в 10 000 часов работы достигается при соблюдении предписанных условий: поддержание вязкости в пределах 20–400 мм2/с, использование фильтров тонкой очистки (рекомендуемый класс 10 мкм) и своевременная замена масла. На продолжительность непрерывной службы напрямую влияет качество фильтрации рабочей среды.

Области применения и типовое оборудование

Насос пластинчатый НПл 125-40/6,3 нашел широкое применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии. Основные сферы использования:

Металлообработка: гидроприводы токарных, фрезерных, шлифовальных и сверлильных станков.
Кузнечно-прессовое оборудование: гидравлические прессы, гибочные и штамповочные машины.
Оборудование для литья: машины литья под давлением для полимеров и резины.
Прокатное производство: системы централизованной смазки прокатных клетей.
Спецтехника: гидросистемы подъемных платформ, манипуляторов и другого технологического оборудования.

Типовые ошибки при подборе агрегата

Некорректный выбор узла приводит к снижению эффективности, повышенному износу и преждевременным отказам. Распространенные ошибки:

1. Выбор исключительно по присоединительной резьбе, без учета требуемой производительности (подачи) и рабочего давления в системе.
2. Пренебрежение температурным диапазоном, когда насос эксплуатируется при температурах, выходящих за пределы -10°C…+60°C.
3. Использование рабочей среды, вязкость которой не соответствует рекомендованным значениям (20–400 мм2/с).
4. Игнорирование необходимости установки фильтра тонкой очистки, что резко сокращает ресурс пластин и статора.

Расшифровка условного обозначения модели

Маркировка насоса пластинчатого НПл 125-40/6,3 несет полную информацию о его ключевых параметрах. Каждый элемент индекса имеет четкое значение:
Н – Насос.
Пл – Пластинчатый тип конструкции.
125 – Условный диаметр ротора в миллиметрах.
40 – Максимальная номинальная подача (производительность) в литрах в минуту.
6,3 – Номинальное рабочее давление в мегапаскалях.

Данная система обозначений удобна для точного подбора требуемой модификации.

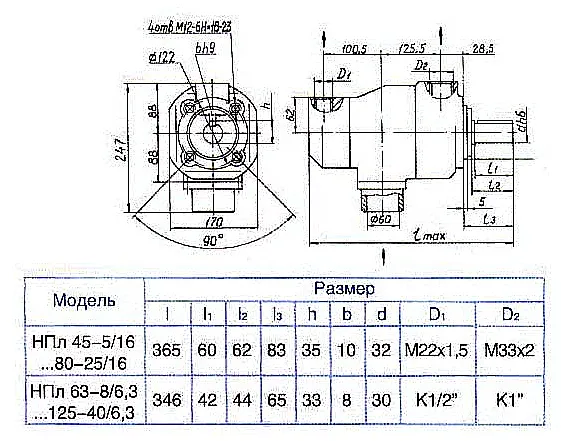

Габаритные, установочные и присоединительные размеры

На представленных изображениях детально показаны все монтажные и присоединительные размеры, необходимые для проверки совместимости агрегата с вашим оборудованием. Левое изображение иллюстрирует общие габариты и расположение крепежных отверстий. Правое изображение содержит подробную схему подключения всасывающего и напорного патрубков, а также посадочного фланца. Перед заказом рекомендуем сверить эти данные с паспортом вашей гидростанции или узла замены.

Примеры оформления заказа для различных задач

В зависимости от потребностей производства можно заказать базовую или адаптированную версию изделия.

1. Базовая модель для замены. Стандартный насос пластинчатый НПл 125-40/6,3 с правым вращением вала. Код для заказа: ГИДРАВЛИК-НПл125-40/6,3-RU.
2. Модификация для специального оборудования. Агрегат с левым направлением вращения вала (против часовой стрелки со стороны привода). Изготавливается под заказ.
3. Комплект «под ключ». Насос в сборе с монтажным комплектом и фильтром тонкой очистки ГИДРАВЛИК-Ф015 для обеспечения максимального ресурса.

Часто задаваемые вопросы (FAQ)

Как правильно подобрать модификацию насоса по давлению и расходу для замены вышедшего из строя?
Ключевыми параметрами для подбора являются рабочее давление в системе (не должно превышать 6.3 МПа для данной модели), требуемая производительность (подача в л/мин) и тип присоединения (резьба G1¼" на входе и G1" на выходе). Инженеры поставщика ГИДРАВЛИКА помогут подобрать аналог по предоставленным вами данным с паспорта старого насоса.

Каковы сроки поставки и доставки по России и странам СНГ? Есть ли насосы на складе?
Базовая модель насоса пластинчатого НПл 125-40/6,3 обычно имеется на складе. Доставка по РФ в основные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2-5 рабочих дней. В отдаленные регионы и страны СНГ – 5-10 рабочих дней. Точные сроки уточняйте при оформлении заявки.

Каковы условия эксплуатации, особенно в суровом климате или запыленных цехах?
Агрегат рассчитан на работу в закрытых помещениях. Допустимый температурный диапазон масла от -10°C до +60°C. При работе в запыленных условиях необходимо обеспечить чистоту рабочей жидкости и регулярно обслуживать систему фильтрации, используя масла с индексом вязкости не ниже рекомендованного.

Обеспечивается ли совместимость с существующим оборудованием иностранного производства? Возможен ли подбор аналога?
Да, специалисты компании ГИДРАВЛИКА обладают опытом подбора функциональных аналогов для импортной техники. Стандартные присоединительные размеры насоса пластинчатого НПл 125-40/6,3 и широкий диапазон рабочих параметров (давление 6.3 МПа, вязкость 20-400 мм2/с) позволяют успешно интегрировать его во многие гидросистемы после проведения технического аудита.

Надежный партнер для вашего производства

Оборудование под брендом ГИДРАВЛИК, к которому относится и представленный насос пластинчатый НПл 125-40/6,3, поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем техническую точность, соответствие ГОСТ и стабильное качество каждой единицы продукции, прошедшей многоступенчатый контроль. На все агрегаты распространяется гарантия 24 месяца.

Наши инженеры готовы оказать полную техническую поддержку: помочь с подбором оборудования под вашу систему, консультировать по вопросам монтажа и эксплуатации. Мы организуем оперативную доставку в любой регион России и страны СНГ. Для получения подробной информации, оформления заказа или расчета стоимости отправьте запрос через форму на сайте или свяжитесь с нами по контактному телефону. Обеспечьте бесперебойную работу своего оборудования с надежными компонентами от ГИДРАВЛИКА!
