Пластинчатый насос НПл 125-32/6,3 представляет собой двухпоточное роторное устройство объемного типа, конструкция которого включает две независимые камеры. Основной функцией данного агрегата является создание нерегулируемого потока рабочей жидкости с постоянным давлением в гидравлических системах промышленного оборудования. Этот пластинчатый насос нашел широкое применение в гидроприводах различных машин, где требуется стабильная подача масла под номинальным давлением.
Конструктивно насос пластинчатый НПл 125-32/6,3 состоит из ротора, вращающегося внутри статора с эксцентричной расточкой. Пластины, скользящие в пазах ротора, создают рабочие камеры, объем которых изменяется при вращении, обеспечивая всасывание и нагнетание жидкости. Базовая комплектация предполагает правое направление вращения вала (по часовой стрелке со стороны привода), но по специальному запросу возможна поставка модификации с левым вращением.
Основные параметры и Код ТН ВЭД
Масса насоса пластинчатого НПл 125-32/6,3 составляет 32 килограмма. Габаритные размеры агрегата позволяют его интеграцию в большинство типовых гидростанций и насосных групп без значительного переоборудования. Для точного определения размеров и схемы подключения рекомендуется обратиться к техническим чертежам, представленным ниже. Код ТН ВЭД для подобного оборудования, как правило, относится к группе 8413 (насосы для жидкостей) и может уточняться поставщиком в конкретной товарной позиции.
| Модель |
Историческое обозначение |
Подача, л/мин |
Масса, кг |
Рабочее давление, атм |
| НПл 125-32/6,3 |
25Г12-25АМ |
110,4 / 27,9 |
32,0 |
63 |
На заводском совещании главный инженер спрашивает: "Почему опять встал насос пластинчатый НПл 125-32/6,3?" Механик в ответ: "Он не встал, он просто пошел на обед согласно графику технического обслуживания".
Технические характеристики насоса НПл 125-32/6,3
Для корректной интеграции данного агрегата в гидравлическую систему необходимо учитывать весь комплекс его рабочих параметров. Ниже представлена детальная таблица с ключевыми показателями.
| Параметр |
Значение |
| Номинальное рабочее давление |
6,3 МПа (63 атм.) |
| Диапазон температур рабочей среды |
от -10°C до +60°C |
| Тип рабочей среды |
Минеральные гидравлические масла с кинематической вязкостью 20–400 мм²/с |
| Номинальный рабочий объем |
157 см³ |
| Производительность (подача) |
110,4 л/мин при 960 об/мин / 27,9 л/мин |
| Номинальная частота вращения вала |
960 об/мин |
| Номинальная потребляемая мощность |
17,5 кВт |
| Масса (без рабочей жидкости) |
32,0 кг |
| Направление вращения вала (по умолчанию) |
Правое (по часовой стрелке со стороны привода) |
Преимущества и особенности эксплуатации
Выбор пластинчатого насоса НПл 125-32/6,3 для модернизации или ремонта гидросистемы обусловлен рядом эксплуатационных преимуществ:
- Надежность и увеличенный ресурс работы: Конструкция роторно-пластинчатой группы обеспечивает плавную работу и снижает ударные нагрузки, что положительно сказывается на долговечности всего привода.
- Стабильность давления в системе: Двухпоточная схема позволяет поддерживать постоянное давление на выходе, что критически важно для точных технологических операций на станках и прессах.
- Универсальность подключения: Конструкция корпуса и фланцев насоса пластинчатого НПл 125-32/6,3 обеспечивает его совместимость с большинством типовых гидростанций отечественного и зарубежного производства.
- Удобство сервисного обслуживания: Модульная конструкция упрощает процедуры диагностики, замены изношенных пластин, уплотнений и подшипников, минимизируя время простоя оборудования.
- Адаптивность к условиям эксплуатации: Широкий диапазон допустимой вязкости и температуры масла позволяет использовать агрегат в различных климатических зонах России.
Принцип работы в гидравлической системе
Работа насоса пластинчатого НПл 125-32/6,3 основана на объемном принципе. Вращающийся ротор перемещает пластины, которые под действием центробежной силы прижимаются к внутренней поверхности статора. Из-за эксцентричного расположения ротора объем полостей между пластинами изменяется. В зоне увеличения объема происходит всасывание рабочей жидкости из гидробака через впускной канал. При переходе в зону уменьшения объема жидкость вытесняется в напорную магистраль системы, создавая необходимое давление. Две независимые камеры насоса работают параллельно, что повышает общую производительность и равномерность потока.
Температурный режим и ресурс работы
Пластинчатый насос НПл 125-32/6,3 рассчитан на непрерывную работу в условиях, когда температура гидравлического масла находится в пределах от -10°C до +60°C. Для холодного пуска в условиях российских зим рекомендуется использование масел с соответствующими низкотемпературными свойствами или предварительный подогрев жидкости в баке. Ресурс работы агрегата напрямую зависит от соблюдения условий эксплуатации, ключевыми из которых являются: поддержание чистоты рабочей среды с помощью эффективной фильтрации масла, соблюдение номинального давления и частоты вращения, своевременная замена уплотнений и пластин в рамках планового сервисного обслуживания. При соблюдении регламента насос демонстрирует высокую надежность и длительный межремонтный период.
Область применения и типы оборудования
Основная сфера применения насоса пластинчатого НПл 125-32/6,3 – промышленное оборудование с гидравлическим приводом. Он успешно эксплуатируется на следующих типах машин:
- Металлорежущие станки: Токарные, фрезерные, шлифовальные станки, требующие стабильной подачи гидравлической жидкости для систем зажима, подачи суппортов и перемещения столов.
- Прессовое оборудование: Гидравлические прессы для штамповки, гибки и других операций обработки металла давлением.
- Спецтехника и строительные машины: Отдельные модели автокранов, манипуляторов и другого оборудования, где используется нерегулируемый гидропривод вспомогательных функций.
- Промышленные гидростанции (насосные группы): В качестве основного или резервного насоса в стационарных и мобильных гидравлических установках.
Типовой ремкомплект и часто заменяемые детали
Для поддержания работоспособности насоса пластинчатого НПл 125-32/6,3 рекомендуется иметь в запасе ремонтный комплект, включающий наиболее подверженные износу компоненты.
| Наименование детали |
Причина и условия износа |
| Рабочие пластины (лопатки) |
Естественный абразивный износ при контакте со статором, ускоряется при загрязнении масла или работе на повышенных оборотах. |
| Уплотнительные манжеты и кольца вала |
Потеря эластичности и упругости из-за термического старения, воздействия агрессивных примесей в масле или несоблюдения температурного режима. |
| Подшипниковые узлы ротора |
Износ подшипников качения возникает при радиальных перегрузках, недостаточной смазке или вибрациях в системе. |
| Распределительные диски (торцевые крышки) |
Износ рабочих поверхностей, контактирующих с торцами ротора и пластин, вследствие загрязнения жидкости или недостаточной твердости материала. |
Типичные ошибки при подборе насоса
- Несоответствие давления: Выбор насоса только по присоединительным размерам, без учета требуемого рабочего давления в системе, что приводит к перегрузке и преждевременному выходу из строя.
- Игнорирование расхода: Подбор без расчета необходимой производительности (л/мин), в результате чего гидросистема работает неэффективно, с недостатком мощности или перегревом.
- Пренебрежение типом рабочей среды: Использование насоса с жидкостями, вязкость или химический состав которых выходит за рамки паспортных допусков, что вызывает ускоренный износ пластин и уплотнений.
- Невнимание к направлению вращения: Установка насоса с неправильным (левым/правым) направлением вращения вала относительно привода, что делает невозможной его корректную работу.
Расшифровка условного обозначения модели
Маркировка НПл 125-32/6,3 содержит следующую информацию:
- НПл – Насос Пластинчатый.
- 125 – условное обозначение серии или типоразмера конструкции.
- 32 – индекс, который может обозначать модификацию, вариант исполнения или иной конструктивный признак, уточняемый в полной технической документации.
- 6,3 – номинальное рабочее давление насоса в мегапаскалях (МПа).
Габаритные и присоединительные размеры

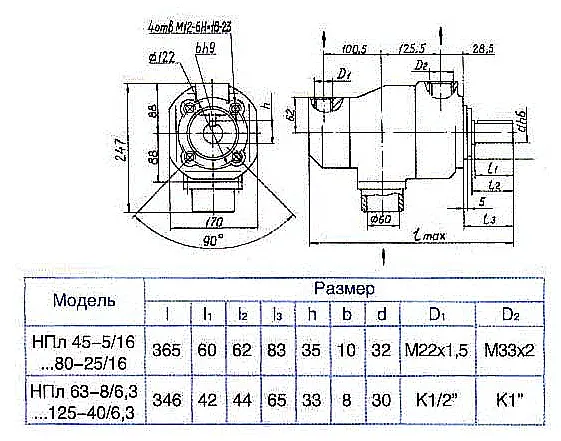

Для проверки возможности установки насоса пластинчатого НПл 125-32/6,3 на замену вышедшего из строя агрегата или интеграции в новую гидросистему необходимо свериться с габаритными чертежами. На изображениях ниже представлены основные виды и размеры, включая схему расположения монтажных отверстий, диаметры вала и фланцев, а также точки подключения напорных и всасывающих линий.
Подпись к изображениям: Чертежи насоса НПл 125-32/6,3 с указанием основных присоединительных и габаритных размеров для проверки совместимости с оборудованием.
Примеры оформления заказа
При обращении к поставщику для закупки укажите необходимую модификацию насоса. Вот несколько типовых вариантов:
- Базовая модель: Насос пластинчатый НПл 125-32/6,3 с правым направлением вращения вала (стандартное исполнение).
- Модель с левым вращением: Насос пластинчатый НПл 125-32/6,3 Л (левое вращение, изготавливается под заказ).
- Комплект с ремкомплектом: Насос НПл 125-32/6,3 вместе с набором основных запасных частей (пластины, уплотнения) для сокращения времени будущего ремонта.
Часто задаваемые вопросы (FAQ)
Как подобрать нужную модификацию насоса по давлению и расходу?
Для подбора необходимо знать два ключевых параметра вашей гидросистемы: требуемое максимальное рабочее давление и потребный расход жидкости (л/мин). Модель НПл 125-32/6,3 рассчитана на давление 6.3 МПа и имеет подачу до 110.4 л/мин при 960 об/мин. Если ваши параметры отличаются, специалисты ГИДРАВЛИКИ помогут подобрать аналог из других серий с учетом величины давления, типа рабочей среды (минеральное масло) и посадочных размеров.
Какие сроки поставки насоса НПл 125-32/6,3 по России?
Возможна срочная доставка. Наличие на складе и точные сроки уточняйте у менеджеров по телефону или через форму на сайте.
Как влияет качество масла на ресурс пластинчатого насоса?
Качество и чистота гидравлического масла – критический фактор для ресурса пластинчатого насоса НПл 125-32/6,3. Рекомендуется использование масел с кинематической вязкостью от 20 до 400 мм²/с по ГОСТ или ISO. Обязательно применение фильтров тонкой очистки в системе (рекомендуемая тонкость фильтрации не ниже 25 мкм). Работа на загрязненной жидкости или жидкости с неподходящими смазывающими свойствами приводит к ускоренному абразивному износу пластин и роторно-статорной пары.
Можно ли заменить данным насосом вышедший из строя агрегат другой марки?
Да, замена возможна при совпадении ключевых параметров: рабочего давления (не выше 6.3 МПа), производительности, посадочных мест и типа присоединения (фланец, вал). Часто насос НПл 125-32/6,3 служит аналогом устаревших моделей типа 25Г12-25АМ. Для гарантии совместимости предоставьте техдокументацию, фото или маркировку старого насоса. Инженеры ГИДРАВЛИКИ проведут бесплатный подбор и консультацию по замене.
Поставка и техническая поддержка от ГИДРАВЛИКА
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от профессионального подбора насоса пластинчатого НПл 125-32/6,3 под параметры вашей системы до поставки, гарантийного и послегарантийного сервисного обслуживания. Доставка осуществляется во все регионы Российской Федерации и страны СНГ. Для получения подробной консультации, расчета стоимости или оформления заказа свяжитесь с нашими специалистами через раздел Контакты или оставьте заявку на сайте.
