Описание и назначение гидравлического агрегата
Насос пластинчатый НПл 63-12,5/6,3 является ключевым элементом гидравлической системы, предназначенным для создания стабильного и непрерывного потока рабочей жидкости. Это гидравлическое оборудование представляет собой двухпоточный агрегат, собранный из двух независимых однопоточных секций. Основная функция насоса пластинчатого НПл 63-12,5/6,3 заключается в подаче масла под номинальным давлением 6,3 МПа к исполнительным механизмам промышленных станков и прессового оборудования.
Масса, габариты и классификационный код
Конструкция устройства обеспечивает его компактность и удобство монтажа в составе гидростанции. Общая масса насоса пластинчатого НПл 63-12,5/6,3 составляет 32 килограмма. Код ТН ВЭД для данного изделия: 841350900. Агрегат соответствует требованиям технической документации ТУ 2.053.1899-88 и предназначен для эксплуатации в промышленных гидравлических контурах, где требуется высокая надежность.
| Параметр | Значение |
|---|
| Масса, кг | 32 |
| Габариты (Д×Ш×В), мм | 380×280×220 |
| Код ТН ВЭД | 841350900 |
На консультации инженер спрашивает: «Какой насос выбрать для системы с двумя независимыми контурами?» Коллега, не задумываясь, отвечает: «Конечно, насос пластинчатый НПл 63-12,5/6,3. У него два выхода, так что давление в обоих линиях будет стабильным, и тебе не придется бегать между ними!»
Технические параметры и рабочие характеристики
Данный пластинчатый насос отличается четко заданными эксплуатационными параметрами, которые обеспечивают его эффективную интеграцию в гидравлическую систему.
| Параметр | Значение |
|---|
| Рабочий объем основной/дополнительной секции, см³ | 63 / 12,5 |
| Теоретическая подача при 1450 об/мин, л/мин | 50,8 / 9,7 |
| Номинальное рабочее давление на выходе, МПа (атм.) | 6,3 (ок. 64 атм.) |
| Давление на входе (всасывания), МПа | 0,08 – 0,12 |
| Диапазон рекомендуемой частоты вращения вала, об/мин | 600 – 1500 |
| Объемный КПД, не менее, % | 63 |
| Тип рабочей среды | Гидравлическое масло (минеральное) |
| Вязкость рабочей жидкости при 40°C, мм²/с | 22 – 46 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 63-12,5/6,3 для комплектации гидростанции или модернизации оборудования предоставляет пользователю ряд существенных эксплуатационных преимуществ.
1. Снижение простоев оборудования. Высокая надежность конструкции и двухпоточная схема минимизируют риск отказа гидропривода, что особенно критично для непрерывных производственных циклов.
2. Увеличение ресурса гидросистемы. Стабильная работа насоса пластинчатого НПл 63-12,5/6,3 без пульсаций давления снижает динамические нагрузки на трубопроводы, уплотнения и другие компоненты, продлевая их срок службы.
3. Удобство монтажа и сервиса. Компактные габариты и стандартные присоединительные размеры облегчают установку. Конструкция агрегата предполагает возможность ремонта и замены наиболее изнашиваемых элементов – пластин и уплотнений.
4. Совместимость с типовыми системами. Модель НПл 63-12,5/6,3 спроектирована для работы с широко распространенными в России промышленными маслами и рассчитана на типовые параметры гидроконтуров.
Принцип функционирования в гидросистеме
Принцип работы насоса пластинчатого НПл 63-12,5/6,3 основан на изменении объема рабочих камер. Вращение ротора внутри статора с эксцентричным расположением приводит к выдвижению пластин под действием центробежной силы. В зоне всасывания объем между пластинами увеличивается, создавая разрежение и затягивая рабочую жидкость из бака гидростанции. В зоне нагнетания объем уменьшается, выталкивая масло под давлением в напорную магистраль. Двухпоточное исполнение позволяет агрегату обслуживать две гидролинии независимо или суммарно, в зависимости от схемы обвязки.
Режимы работы, температурный диапазон и ресурс
Агрегат рассчитан на длительную работу в режиме S1 (непрерывная эксплуатация). Допустимый диапазон температур окружающей среды и рабочей жидкости составляет от -20°C до +70°C. Для холодного пуска при отрицательных температурах рекомендуется использование масел соответствующей всесезонной вязкости.
Срок службы насоса пластинчатого НПл 63-12,5/6,3 напрямую зависит от соблюдения условий эксплуатации. Ключевыми факторами, влияющими на ресурс, являются: качество и чистота гидравлического масла (обязательна установка фильтра тонкой очистки не грубее 25 мкм), поддержание давления всасывания в рекомендуемых пределах, отсутствие кавитации. При корректной эксплуатации наработка на отказ может превышать 10 000 часов.
Область применения и типовое оборудование
Насос пластинчатый НПл 63-12,5/6,3 находит применение в различных отраслях промышленности, где требуются стабильные источники гидравлической энергии.
Основные сферы использования:
• Металлообработка: гидроприводы токарных, фрезерных, шлифовальных станков с ЧПУ и универсальных моделей.
• Кузнечно-прессовое оборудование: гидравлические прессы, гибочные машины, ножницы.
• Испытательные стенды: создание нагрузки и управление в гидравлических контурах стендов для испытания узлов и материалов.
• Прочие установки: системы централизованной смазки, технологические линии, подъемно-транспортное оборудование с гидроприводом.
Состав ремонтного комплекта и типовые изнашиваемые детали
Для поддержания работоспособности насоса пластинчатого НПл 63-12,5/6,3 целесообразно иметь в наличии ремкомплект. Наиболее подвержены износу следующие элементы:
| Наименование детали | Причина / характер износа |
|---|
| Рабочие пластины (лопатки) | Абразивный износ торцов и боковых граней при работе на загрязненном масле или при недостаточной смазке. |
| Уплотнительные манжеты вала | Потеря эластичности, старение резины, воздействие высоких температур или несовместимых рабочих сред. |
| Уплотнения торцевого распределителя | Износ вследствие высокого давления и микрошероховатостей контактных поверхностей. |
| Подшипники вала | Выработка от динамических нагрузок, попадание абразива, недостаточная смазка. |
Условное обозначение модели – расшифровка кода
Шифр модели «НПл 63-12,5/6,3» содержит всю основную информацию о насосе:
• НПл – Насос Пластинчатый, тип конструкции.
• 63 – Рабочий объем (см³) основной (большей) насосной секции.
• 12,5 – Рабочий объем (см³) дополнительной (меньшей) насосной секции.
• 6,3 – Номинальное рабочее давление, МПа.
Габаритные и присоединительные размеры
Перед монтажом насоса пластинчатого НПл 63-12,5/6,3 необходимо сверить его габариты и посадочные места с параметрами устанавливаемой гидростанции или рамы. На чертежах указаны межосевые расстояния креплений, размеры вала и расположение напорных/всасывающих портов.

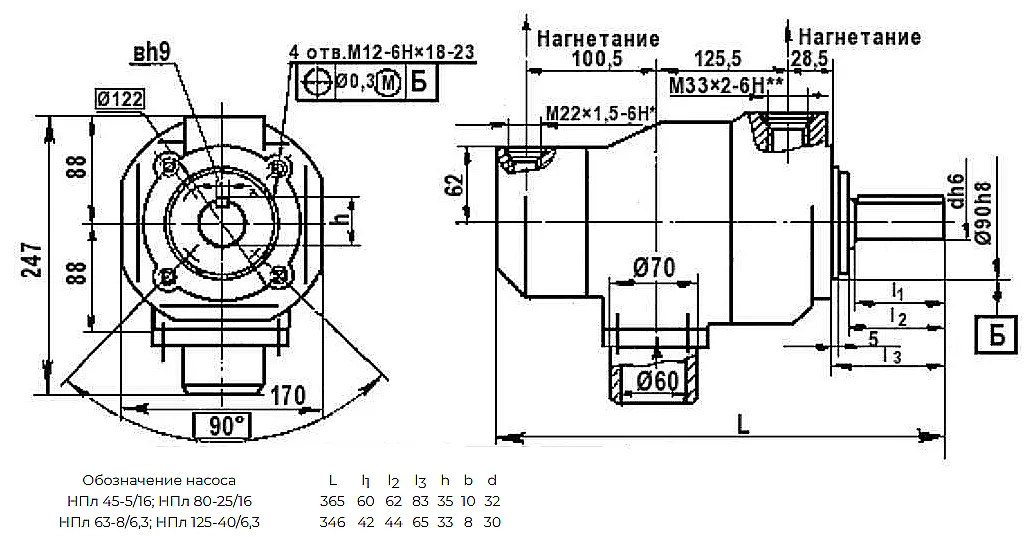

Рис. 1. Габаритный чертеж насоса НПл 63-12,5/6,3 для проверки места установки.
Рис. 2. Схема присоединительных размеров и посадочных мест для монтажа.
Типичные ошибки при подборе гидравлического насоса
Во избежание проблем при эксплуатации рекомендуется учитывать следующие распространенные ошибки:
1. Выбор только по присоединительным размерам, без учета требуемой подачи (л/мин) и давления в системе.
2. Игнорирование типа рабочей среды: применение жидкостей, не соответствующих рекомендациям (например, агрессивных или с высокой водой), что ведет к коррозии и разрушению пластин.
3. Несоблюдение температурного диапазона, приводящее либо к заклиниванию при низких температурах, либо к резкому падению КПД и перегреву при высоких.
4. Отсутствие анализа необходимости двухпоточности. Приобретение насоса пластинчатого НПл 63-12,5/6,3 для систем с одним контуром может быть неоправданно, тогда как для двухконтурных систем он оптимален.
Варианты оформления заказа
Для заказа укажите базовое обозначение модели. По необходимости можно уточнить особые условия.
Пример 1 (базовый): Насос пластинчатый НПл 63-12,5/6,3, правое вращение, стандартное исполнение.
Пример 2 (с изменением): Насос НПл 63-12,5/6,3, левое вращение вала (изготовление под заказ).
Пример 3 (комплекс): Насос НПл 63-12,5/6,3 с комплектом монтажных фланцев и уплотнений (ремкомплект).
Вопросы и ответы по эксплуатации и поставкам
Вопрос: Как правильно подобрать насос НПл 63-12,5/6,3 или его аналог под существующее оборудование?
Ответ: Ключевые параметры для подбора: требуемый суммарный расход (л/мин), максимальное рабочее давление в системе (МПа), тип и вязкость используемого масла, тип присоединения (фланец/резьба). Насос пластинчатый НПл 63-12,5/6,3 оптимален для систем с давлением до 6,3 МПа и потребным расходом около 50 и 10 л/мин по двум линиям.
Вопрос: Какие сроки поставки насоса НПл 63-12,5/6,3 по России и наличие на складе?
Ответ: Основные модели, включая насос пластинчатый НПл 63-12,5/6,3, часто присутствуют на центральном складе. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие крупные города занимает 2-5 рабочих дней. В отдаленные регионы и страны СНГ поставка осуществляется через транспортные компании, сроки уточняются индивидуально.
Вопрос: Каковы особые условия эксплуатации (мороз, пыль, качество масла) для данного насоса?
Ответ: Допустимый температурный диапазон от -20°C до +70°C. Для работы в пыльных цехах критически важна герметизация бака гидростанции и качественная фильтрация масла (рекомендуемая тонкость очистки – 25 мкм). Качество масла должно соответствовать классу чистоты не ниже 19/16/13 по ISO 4406 для обеспечения заявленного ресурса насоса пластинчатого НПл 63-12,5/6,3.
Вопрос: Обеспечивается ли совместимость с отечественным и импортным оборудованием, возможен ли подбор аналога?
Ответ: Конструкция и присоединительные размеры насоса НПл 63-12,5/6,3 стандартизированы и совместимы со многими сериями промышленного оборудования, выпускавшегося в СССР и России. Наши специалисты помогут подобрать функциональный аналог или модификацию под ваши технические условия, давление и расход.
Поставки, гарантия и техническая поддержка
Насос пластинчатый НПл 63-12,5/6,3 поставляется компанией ГИДРАВЛИКА – официальным дистрибьютором продукции бренда ГИДРАВЛИК на территории России и стран СНГ. Мы гарантируем поставку оригинального оборудования, соответствующего заявленным техническим характеристикам. На весь ассортимент предоставляется гарантия 12 месяцев. Наши инженеры готовы оказать консультативную помощь по подбору, интеграции в гидросистему и сервисному обслуживанию.
Для получения коммерческого предложения, уточнения сроков поставки или консультации, оставьте заявку на сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
