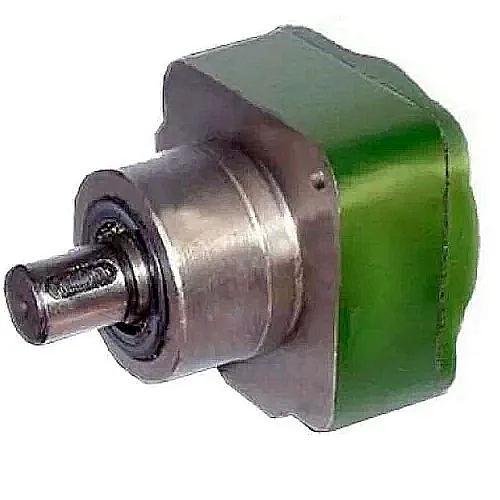

Описание и назначение насоса С12-4М-3,2
Насос С12-4М-3,2 является нерегулируемым гидроагрегатом пластинчатого типа, спроектированным для дозированной подачи минеральных масел в системы смазки промышленного оборудования. Он обеспечивает стабильную циркуляцию рабочей среды с неизменным рабочим объёмом и направлением, что принципиально важно для долговечности узлов станков, прессов и конвейерных систем.
Ключевые технические характеристики
При подборе насосного оборудования для модернизации или ремонта важно учитывать базовые параметры. Основные характеристики насоса С12-4М-3,2 представлены в сводной таблице.
| Параметр изделия | Техническое значение |
|---|
| Рабочее давление, номинальное / предельное (МПа) | 0.25 / 0.4 |
| Номинальная производительность (подача), л/мин | 2.9 |
| Рабочий объём, см³ | 3.2 |
| Номинальная частота вращения, об/мин | 1500 |
| Установленная мощность привода, кВт | 0.06 |
| Допустимая кратность реверса, раз/мин | 4 |
| Тип рабочей среды | Минеральные индустриальные масла |
| Присоединительный размер (резьба) | Стандартная, согласно ТУ |
| Масса, кг | 1.8 |
| Климатическое исполнение | УХЛ4 |
Габаритные размеры и код ТН ВЭД
Компактные размеры насоса С12-4М-3,2 упрощают его монтаж в стеснённых условиях. Масса агрегата составляет 1.8 кг. Для таможенного оформления используется Код ТН ВЭД 8413 60 000 0. Общие габариты и масса моделей линейки С12-4М варьируются в зависимости от модификации и объёма.
| Параметр | Диапазон для серии С12-4М |
|---|
| Масса, кг | от 1.6 до 2.8 |
| Габаритные размеры (Д×Ш×В), мм | Стандартизированы по ТУ 2.053.1764-85 |
Основные габариты пластинчатого насоса С12-4М-3.2 для проверки посадочного места.
Инженер говорит коллеге: «У меня в системе смазки такой надёжный насос С12-4М-3,2, что подшипники начали волноваться о своей дальнейшей карьере — боятся, что их просто не будут менять». На что коллега отвечает: «Вот это ресурс работы!»
Преимущества и особенности эксплуатации
Выбор серии С12-4М, в частности модели с индексом 3.2, обеспечивает следующие эксплуатационные выгоды:
Снижение простоев оборудования. Высокая надёжность конструкции и адаптация к реверсивному режиму работы минимизируют риски внезапного выхода из строя смазочной системы.
Увеличение межремонтного ресурса. Стабильная подача масла в заданном объёме и под необходимым давлением обеспечивает оптимальные условия для работы узлов трения, продлевая их срок службы.
Удобство монтажа и сервиса. Стандартизированные присоединительные размеры и продуманная конструкция сокращают время на установку и последующее техническое обслуживание. Существует налаженная логистика поставки запчастей.
Совместимость с типовыми гидросистемами. Агрегат рассчитан на работу с распространёнными марками минеральных масел вязкостью 22-46 сСт, что облегчает его интеграцию в существующие схемы.
Стабильность давления в системе. Пластинчатая конструкция обеспечивает минимальные пульсации, гарантируя равномерную смазку ответственных механизмов даже при изменяющейся нагрузке.
Принцип работы пластинчатого насоса
Рабочий цикл насоса С12-4М-3,2 основан на вращении ротора, в пазах которого свободно перемещаются пластины. Под действием центробежной силы пластины прижимаются к внутренней поверхности корпуса (статору), образуя рабочие камеры. При вращении объём этих камер в зоне всасывания увеличивается, создавая разрежение для забора масла из бака. В зоне нагнетания объём камер сокращается, что приводит к вытеснению масла в напорную магистраль под рабочим давлением. Способность корректно функционировать при реверсивном вращении достигается за счёт симметричной конструкции и специальных каналов.
Ресурс работы и условия эксплуатации
Расчётный срок службы насоса С12-4М-3,2 при соблюдении регламента превышает 10 000 моточасов. Для обеспечения этого показателя необходимо придерживаться следующих условий:
Агрегат рассчитан на непрерывную работу в допустимом диапазоне давлений. Климатическое исполнение УХЛ4 допускает работу при температуре окружающего воздуха от -40°C до +40°C. Температура самой рабочей среды (масла) должна находиться в пределах от -20°C до +60°C.
Помимо температурного режима, ключевыми факторами для долговечности являются качество масла и уровень фильтрации. Использование рекомендованных масел с требуемой вязкостью и поддержание чистоты гидросистемы с помощью фильтров тонкой очистки предотвращают ускоренный абразивный износ пластин и корпуса. Регулярное сервисное обслуживание должно включать проверку состояния уплотнений и производительности.
Область применения и типичное оборудование
Данная модель и вся серия С12 находят применение в качестве ключевого элемента насосной группы в централизованных системах смазки. Типичные сферы применения:
Металлообработка: Токарные, фрезерные, шлифовальные, зубообрабатывающие станки.
Прессовое оборудование: Кривошипные и гидравлические прессы.
Деревообрабатывающая промышленность: Форматно-раскроечные станки, линии покрытия.
Транспортное и конвейерное оборудование: Направляющие и подшипниковые узлы тяжёлых конвейеров, рольгангов.
Спецтехника и испытательные стенды, где требуется автономная циркуляция масла.
Таким образом, насос С12-4М-3,2 применяется везде, где необходима безотказная и точно дозированная подача смазочного материала под давлением.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности насоса рекомендуется иметь в запасе ремкомплект. Чаще всего изнашиваются следующие узлы:
| Наименование детали | Причина типового износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ из-за загрязнённого масла или работы на предельном давлении. |
| Уплотнительные манжеты и кольца вала | Потеря эластичности при длительной эксплуатации, перепадах температур, использованию несовместимых масел. |
| Опорные подшипники ротора | Износ при работе с повышенной нагрузкой или при несоосности подключения. |
| Пружины прижима пластин (в зависимости от конструкции) | Усталость металла после большого количества циклов работы. |
| Уплотнения монтажной плиты | Механические повреждения при демонтаже/монтаже, перетяжке крепежа. |
Руководство по выбору модели С12-4М
Индексация моделей в этой серии имеет чёткую логику. Насос С12-4М-3,2 расшифровывается следующим образом:
С — смазочный насос; 12 — номер серии (типоразмер); 4М — модификация с цилиндрической посадкой вала, допускающая реверсивное вращение; 3,2 — рабочий объём в кубических сантиметрах, напрямую влияющий на производительность. Данная модель является модернизированным аналогом устаревшего насоса С12-42, имевшего коническую посадку.
Типичные ошибки при подборе
Чтобы избежать неполадок и несоответствий, обратите внимание на следующие распространённые ошибки:
Выбор только по присоединительной резьбе. Несоответствие требуемых параметров давления и расхода приведёт либо к недостаточной смазке, либо к перегрузке и поломке насоса.
Игнорирование температурного диапазона. Эксплуатация вне пределов, указанных для климатического исполнения УХЛ4, резко сокращает ресурс.
Несоответствие типа рабочей среды. Использование жидкостей, не являющихся минеральными маслами (например, эмульсий, рабочих жидкостей на водной основе), может привести к коррозии и разрушению внутренних деталей.
Габаритные и присоединительные размеры
Перед установкой насоса С12-4М-3,2 необходимо сверить его габариты и посадочные места с чертежами оборудования. Это гарантирует корректный монтаж без необходимости переделки площадки и обеспечивает соосность привода.

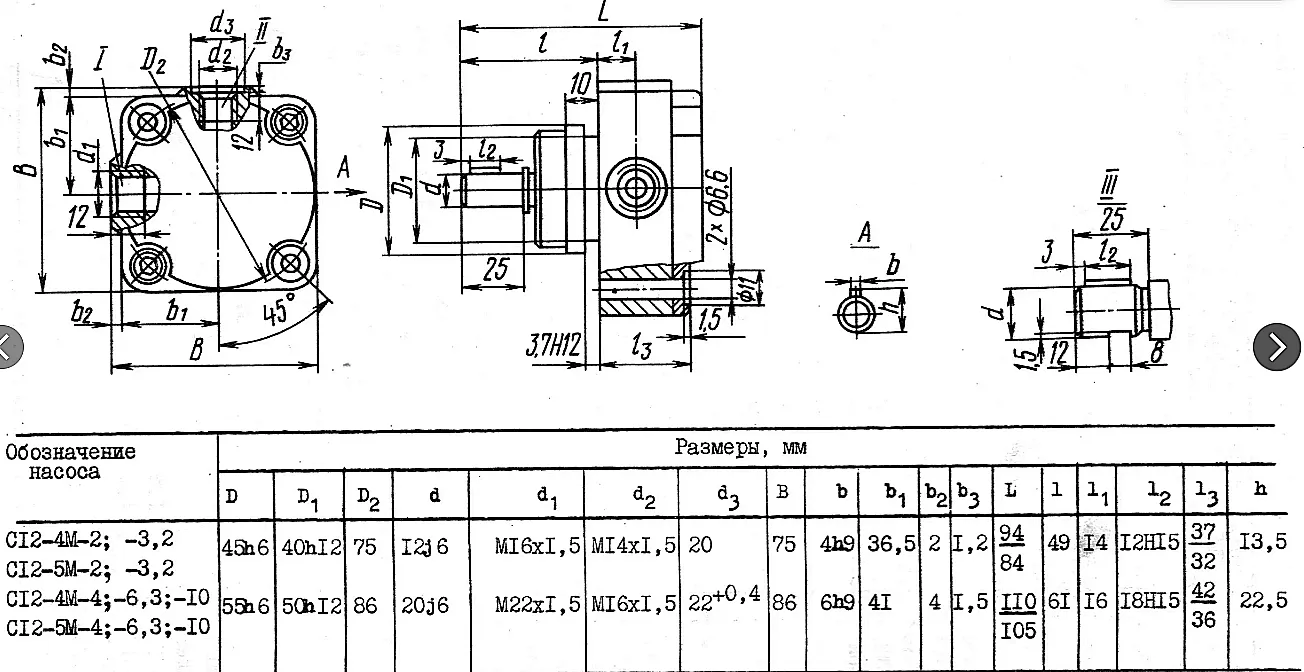

Детальный чертёж с размерами для интеграции насоса С12-4М-3.2 в смазочную систему.
Примеры оформления заказа
Заказы на насос С12-4М-3,2 формируются под конкретные технические задачи. Вот примеры типовых запросов:
Заявка 1 (базовая): Насос С12-4М-3,2 для замены вышедшего из строя узла в смазочной системе токарного станка 16К20. Требуется 1 шт.
Заявка 2 (с уточнением): Модернизация системы смазки пресса. Требуется насос С12-4М-3,2 с комплектом креплений и прокладок. Проверить совместимость с маслом И-40А. Требуется 2 шт.
Заявка 3 (подбор аналога): Необходим аналог для насоса с коническим хвостовиком С12-42. Рекомендовать модель С12-4М-3,2 или иной объём из серии, исходя из расхода 2.5-3 л/мин при давлении 0.2 МПа.
