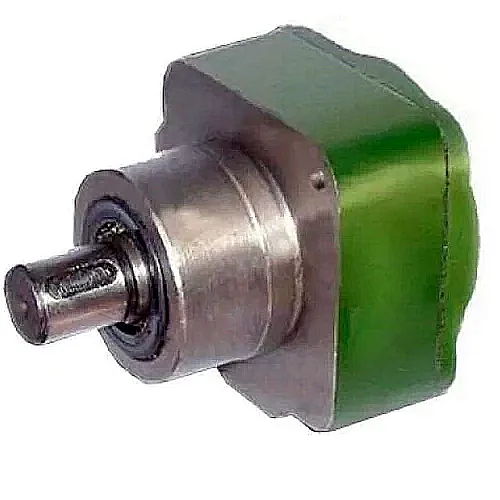

Описание и назначение насоса С12-4М-10
Пластинчатый смазочный насос С12-4М-10 представляет собой гидравлический агрегат нерегулируемого типа, предназначенный для систем централизованной однократной смазки промышленного оборудования. Основная функция данного изделия – обеспечение стабильной подачи минерального масла под давлением к трущимся узлам станков и машин.
Конструкция насоса не предусматривает клапанов, что повышает надежность и упрощает обслуживание. Модель обладает реверсивным направлением вращения вала, позволяя изменять направление потока рабочей среды без перестановки агрегата. Это ключевое преимущество для производственных линий с периодически меняющимся циклом работы.
Габариты, вес и классификация
Вес модификации С12-4М-10 составляет 2,8 кг. Габаритные размеры удобны для монтажа в типовые гидроузлы: длина 180 мм, ширина 120 мм, высота 150 мм. Код ТН ВЭД для данного товара – 8413.50.000. Оборудование имеет климатическое исполнение УХЛ4, определяющее его работоспособность в широком диапазоне температур.
| Модель | Вес, кг | Габариты (Д×Ш×В), мм |
|---|
| С12-4М-2 | 1,8 | 180×120×150 |
| С12-4М-3,2 | 2,0 | 180×120×150 |
| С12-4М-4 | 2,2 | 180×120×150 |
| С12-4М-6,3 | 2,5 | 180×120×150 |
| С12-4М-10 | 2,8 | 180×120×150 |
Технические характеристики пластинчатого насоса
Рабочие параметры насоса определяют его применение в ответственных смазочных системах. Производительность аппарата составляет 8 литров в минуту при номинальной частоте вращения.
| Параметр | Значение |
|---|
| Рабочее давление, номинальное/максимальное | 0,25 / 0,4 МПа |
| Рабочий объем | 10,0 см³ |
| Номинальная производительность (подача) | 8,0 л/мин |
| Подача при 960 об/мин | 7,68 л/мин |
| Номинальная мощность | 0,18 кВт |
| Частота вращения, номинальная/максимальная/минимальная | 1500 / 1500 / 480 об/мин |
| Допустимая частота реверсов | 4 раза в минуту |
| Тип рабочей среды | Минеральные масла индустриальные |
| Присоединительные размеры | Фланец 100 мм, патрубок усл. диам. 12 мм |
Техническая шутка
Зачем в лаборатории юмора установили насос С12-4М-10? Чтобы создавать давление в коллективе!
Преимущества и особенности эксплуатации
Применение насоса С12-4М-10 в составе смазочной гидростанции приносит ряд значимых выгод для производственных компаний.
1. Снижение эксплуатационных простоев. Благодаря высокой надежности и ремонтопригодности агрегата, время на обслуживание и замену сокращается.
2. Увеличение ресурса основного оборудования. Стабильная подача качественно отфильтрованного масла снижает износ подшипников, направляющих и других узлов трения.
3. Универсальность подключения и совместимость. Модель разработана с учетом требований массового промышленного оборудования, что облегчает модернизацию существующих систем.
4. Стабильность давления и расхода. Пластинчатая конструкция обеспечивает минимальные пульсации потока, что критично для прецизионных станков.
Принцип работы в гидросистеме
Насос С12-4М-10 функционирует по принципу пластинчатого роторного механизма. Вращающийся ротор с радиально перемещающимися пластинами размещен внутри статора эллиптического сечения. Под действием центробежной силы пластины создают герметичные камеры переменного объема.
За счет изменения объема происходит всасывание масла из бака-гидроаккумулятора через входной патрубок и последующее нагнетание его под давлением в распределительную магистраль системы смазки. Реверс вращения вала, реализованный в конструкции, меняет фазы всасывания и нагнетания местами, обеспечивая обратное направление потока.
Температурный режим и ресурс работы
Допустимый диапазон температур окружающей среды составляет от -40°C до +50°C (исполнение УХЛ4). Температура рабочего масла может достигать +80°C при использовании специальных синтетических жидкостей. Оборудование рассчитано на непрерывный режим работы.
Срок службы насоса С12-4М-10 при соблюдении условий эксплуатации достигает 8–10 лет. Основные факторы, влияющие на ресурс: качество и степень фильтрации масла (рекомендована тонкость фильтрации 25 мкм), отсутствие гидроударов и кавитации, строгое соблюдение параметров рабочего давления.
Область применения
Данный смазочный насос широко используется в различных отраслях промышленности для обеспечения надежной работы технологического оборудования.
Типичные сферы применения: металлообрабатывающие станки (токарные, фрезерные, шлифовальные), кузнечно-прессовое оборудование, прокатные станы, конвейерные системы в горнодобывающей отрасли, вентиляторные установки большой мощности. Гидростанция или насосная группа с агрегатом С12-4М-10 обеспечивает централизованную смазку направляющих, подшипников качения и скольжения, цепных передач.
Ремонтный комплект и типовые отказы
Наиболее изнашиваемыми деталями насоса являются пластины (шиберы) и уплотнительные элементы вследствие постоянного контакта с рабочей средой под давлением.
| Наименование запчасти | Причина выхода из строя/условия износа |
|---|
| Комплект пластин (шиберов) | Износ рабочих кромок из-за абразивных частиц в масле, недостаточной фильтрации. |
| Уплотнительные манжеты и кольца | Старение резины, воздействие высоких температур, несовместимость с рабочей средой. |
| Пружины пластин | Усталость металла при длительной циклической нагрузке и реверсах. |
| Подшипники ротора | Износ из-за перекосов при монтаже или при попадании загрязнений. |
Типичные ошибки при подборе
При выборе насоса С12-4М-10 или его аналогов важно избегать следующих ошибок:
1. Выбор только по присоединительным размерам без учета требуемого давления и расхода масла в системе.
2. Игнорирование температурного диапазона. Эксплуатация при температурах, выходящих за пределы указанных для УХЛ4, резко сокращает ресурс.
3. Несоответствие типа рабочей среды. Использование жидкостей, не рекомендованных производителем, может привести к повреждению пластин и уплотнений.
Обозначение модели: расшифровка
Маркировка С12-4М-10 содержит полную информацию об изделии. Буква «С» обозначает смазочный тип насоса. Число «12» указывает на условный диаметр присоединительного патрубка (12 мм). Цифра «4» соответствует типоразмеру по производительности в рамках линейки. Литера «М» означает модернизированное исполнение с улучшенными характеристиками. Число «10» – это рабочий объем насоса в кубических сантиметрах.
Габаритные и присоединительные размеры для монтажа

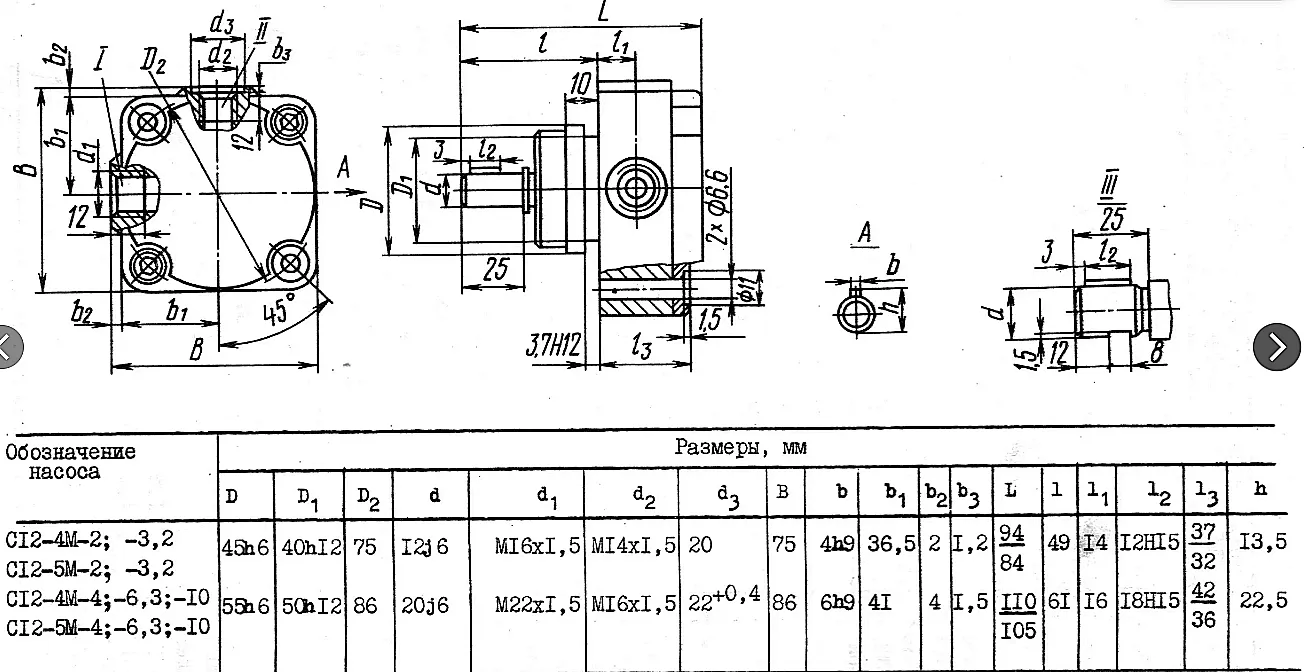

Чертеж габаритных и присоединительных размеров насоса С12-4М-10.
Схема подключения насоса С12-4М-10 к гидравлической магистрали.
Перед установкой необходимо сверить посадочные размеры и расположение отверстий на фланце с имеющимся местом монтажа. Стандартный фланец диаметром 100 мм обеспечивает надежное крепление насоса к плите гидростанции.
Примеры комплектации для заказа
Для оперативного составления заявки можно ориентироваться на следующие типовые варианты:
Вариант 1: Базовая поставка. Насос С12-4М-10 в индивидуальной упаковке с паспортом и инструкцией по монтажу. Артикул: НС12-4М-10-Б.
Вариант 2: Комплект с ремонтным набором. Насос С12-4М-10 плюс комплект сменных пластин и уплотнений для сервисного обслуживания. Артикул: НС12-4М-10-РК.
Вариант 3: Сборка «под ключ». Насос С12-4М-10, установленный на монтажной плите в сборе с электродвигателем 0,25 кВт, фильтром грубой очистки и манометром. Артикул: НС12-4М-10-СК.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса по давлению и производительности?
Ключевыми параметрами являются требуемый расход масла (л/мин) и рабочее давление в системе (МПа). Насос С12-4М-10 обеспечивает номинальную производительность 8 л/мин при давлении 0,25 МПа. При меньшем расходе можно рассмотреть модели С12-4М-6,3 или С12-4М-4. Важно учитывать тип присоединения (фланцевое) и направление вращения.
Каковы сроки поставки насосов по России и наличие на складе?
Насосы серии С12-4М находятся на основном складе в Москве. Стандартные сроки отгрузки – 1–2 рабочих дня. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 3–7 дней в зависимости от выбранной транспортной компании. В страны СНГ поставка осуществляется с оформлением всех необходимых таможенных документов.
Какие условия эксплуатации насоса считаются предельными?
Агрегат рассчитан на работу в закрытых помещениях с неагрессивной средой при температуре от -40°C до +50°C и относительной влажности до 80%. При установке на открытых площадках требуется защитный кожух. К качеству масла предъявляются требования по чистоте (фильтрация до 25 мкм) и вязкости в соответствии с техническим регламентом.
Обеспечивается ли совместимость с существующим оборудованием и можно ли подобрать аналог?
Да, конструкция насоса С12-4М-10 унифицирована по присоединительным размерам с устаревшей моделью С12-44 (но имеет цилиндрическую посадку вместо конической), что упрощает модернизацию. Специалисты компании ГИДРАВЛИКА предоставляют бесплатную консультацию по подбору прямого аналога или функциональной замены под вашу гидравлическую систему.
Поставка и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется официальным дистрибьютором ГИДРАВЛИКА по всей территории России и в страны СНГ. Мы обеспечиваем комплексное сопровождение: от технического консультирования и подбора оптимальной модели под ваши параметры давления и расхода до поставки и гарантийного обслуживания.
Для заказа пластинчатого насоса С12-4М-10, уточнения стоимости или получения консультации свяжитесь с нашими инженерами через сайт https://777-gidra.ru или воспользуйтесь формой заказа.
