Насос С12-42

Описание и назначение насоса С12-42

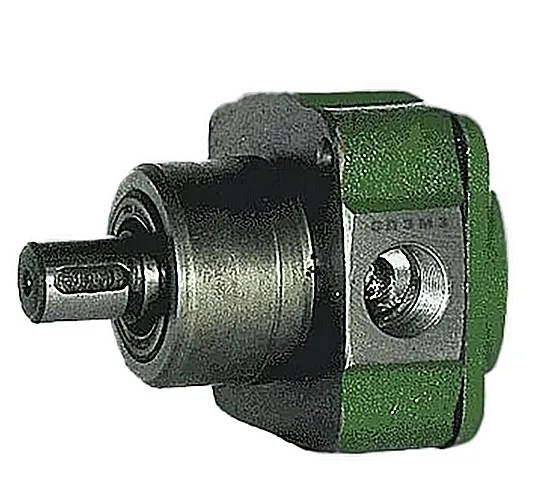

Насос С12-42 представляет собой пластинчатый агрегат однократного действия, предназначенный для подачи минеральных масел в системы централизованной смазки промышленного оборудования. Основная функция данного насоса С12-42 — обеспечение непрерывной, стабильной циркуляции рабочей среды под давлением в гидравлических контурах станков, металлообрабатывающих центров и другого прессового оборудования. Модель характеризуется высокой надежностью и адаптирована для работы в системах с частой сменой режимов.

Благодаря реверсивному валу и конической посадке, устройство легко интегрируется в автоматизированные линии и технологические комплексы, где требуется изменение направления потока смазки. Насос С12-42 является ключевым компонентом насосной группы или гидростанции, отвечающим за создание и поддержание рабочего давления.

Габаритные размеры, вес и код ТН ВЭД

Модель отличается компактными размерами и малым весом, что облегчает ее монтаж на существующие платформы. Насос С12-42 соответствует единой для большинства моделей кодировке товарной номенклатуры внешнеэкономической деятельности. Для проверки совместимости габаритных и присоединительных размеров на объекте можно использовать следующую таблицу.

Пример установки и габаритный чертеж Насоса С12-42 со стороны подключения.

Инженеры на заводе обсуждают надежность техники. Один говорит: «Наш главный Насос С12-42 работает, как швейцарские часы». Другой уточняет: «Только он еще с реверсом!»

Технические характеристики и параметры

Основные эксплуатационные показатели определяют долговечность и стабильность работы всей гидросистемы. При выборе насоса С12-42 необходимо учитывать все параметры, приведенные в таблице ниже.

Преимущества и особенности эксплуатации Насоса С12-42

Выбор данного агрегата для модернизации или ремонта смазочной системы приносит пользователю ряд значимых технико-экономических выгод.

1. Высокая надежность и увеличенный ресурс. Конструктивные особенности, включая коническую посадку вала, минимизируют вибрации и преждевременный износ пластинчатого механизма, что напрямую влияет на межсервисный интервал и общий срок службы гидроустановки.

2. Стабильность параметров. Устройство обеспечивает постоянный поток масла без значительных пульсаций, что критически важно для точных систем дозированной смазки, продлевая ресурс работы ответственных узлов основного оборудования.

3. Универсальность и удобство монтажа. Компактные габариты и стандартное присоединение позволяют быстро установить насос С12-42 вместо вышедших из строя агрегатов аналогичного класса, сокращая время простоя производственной линии.

4. Реверсивность. Возможность работы вала в обоих направлениях без потери производительности делает модель идеальной для систем с циклическим изменением направления потока, упрощая кинематическую схему и уменьшая количество используемых компонентов.

5. Совместимость с типовыми гидросистемами. Агрегат рассчитан на работу с распространенными типами минеральных масел и легко интегрируется в большинство отечественных и зарубежных промышленных установок.

Принцип работы в составе гидросистемы

Работа устройства основана на действии пластинчатого (шиберного) механизма. При вращении вала, эксцентрично расположенного в статоре, две и более пластины под действием центробежной силы прижимаются к внутренней стенке корпуса. Образуются герметичные камеры переменного объема.

При повороте вала объем камеры в зоне всасывания увеличивается, создавая разрежение и затягивая рабочую среду из линии всаса насосной группы. Дальнейшее вращение приводит к уменьшению объема камеры в зоне нагнетания, выталкивая смазку под давлением в напорную магистраль гидросистемы. Коническая посадка вала обеспечивает минимальный зазор и точное центрирование ротора, что является ключом к высокой объемной эффективности и низкому уровню шума данного насоса С12-42.

Температурный режим работы и ресурс

Расчетный ресурс агрегата достигает 10 лет при соблюдении регламента технического обслуживания и условий эксплуатации. Ключевые факторы, напрямую влияющие на долговечность:

Диапазон температур: Насос С12-42 может эксплуатироваться при температурах окружающей среды и рабочей среды от -40°C до +80°C, что покрывает большинство климатических зон РФ. Рекомендованный рабочий диапазон для оптимальной производительности — от -10°C до +50°C.

Качество рабочей среды. Основной враг ресурса — загрязнение масла. Обязательным условием длительной работы является наличие в системе фильтрации масла тонкой очистки (не ниже 25 мкм). Использование нерегламентированных жидкостей или смесей приводит к ускоренному износу пластин и уплотнений.

Режимы нагрузки. Агрегат рассчитан на продолжительную непрерывную работу при номинальных параметрах. Частые пуски и остановы, работа на предельных оборотах или давлении сокращают межремонтный период.

Сфера применения и типовое оборудование

Область применения насоса С12-42 охватывает практически все отрасли промышленности, где используются системы централизованной смазки механизмов трения.

Прямая установка осуществляется на: металлообрабатывающие станки (токарные, фрезерные, шлифовальные); гибочные и штамповочные прессы; прокатные станы и валки; конвейерные линии и транспортеры; литьевые машины; деревообрабатывающие комплексы; оборудование пищевой и упаковочной промышленности.

Модель активно используется в составе мобильных и стационарных гидростанций для техобслуживания и ремонта строительной и дорожной спецтехники. Совместимость по параметрам с многими системами советского и российского производства делает насос С12-42 востребованным для модернизации парка оборудования на предприятиях энергетики, металлургии и машиностроения.

Состав ремкомплекта и типичные заменяемые детали

Для обеспечения ремонтопригодности и сокращения времени восстановления работоспособности рекомендуем заранее предусмотреть наличие ремкомплекта. Чаще всего при сервисном обслуживании требуют замены следующие элементы:

Периодичность замены зависит от интенсивности работы и соблюдения требований к фильтрации масла. Сервисное обслуживание рекомендуется проводить силами квалифицированных специалистов.

Типичные ошибки при подборе насоса

Чтобы избежать сбоев в работе системы, при выборе агрегата необходимо учитывать комплекс параметров.

Ошибка 1: Подбор исключительно по типу присоединения или резьбе без учета требуемой производительности (расхода) и рабочего давления. Заниженная подача приведет к масляному голоданию узлов, а завышенное давление — к перегрузке и поломке.

Ошибка 2: Игнорирование климатического и температурного диапазона. Установка стандартного насоса С12-42 в неотапливаемый цех с зимними температурами ниже -30°C без дополнительного подогрева масла может привести к его загустеванию и затрудненному пуску.

Ошибка 3: Несоответствие типа рабочей среды. Использование агрессивных или несовместимых по вязкости жидкостей приводит к разрушению уплотнений и коррозии внутренних полостей.

Ошибка 4: Неверный выбор направления вращения вала. Хотя данная модель реверсивна, при интеграции в существующую систему необходимо убедиться в соответствии кинематической схемы.

Расшифровка условного обозначения модели

Индекс модели «С12-42» построен по принципу, характерному для продукции бренда ГИДРАВЛИК.

С — принадлежность к группе «смазочные» насосы.
12 — серия, определяющая базовые конструктивные особенности пластинчатой группы и габаритные размеры.
42 — номер модификации в серии. В данном случае обозначает исполнение с конической посадкой вала, реверсивным направлением вращения и конкретным рабочим объемом 4 см³. Модели с индексами 52, 4М-3,2 отличаются типом посадки или направлением вращения.

Примеры оформления заказа насосов серии С12

Для упрощения процедуры заказа и минимизации ошибок приведем типовые варианты артикулов, которые можно указать в заявке.

Пример 1 (Базовая поставка): «Насос С12-42, пластинчатый, для смазки минеральным маслом, подача 3.1 л/мин, давление 0.25 МПа, коническая посадка, реверсивный. Количество: 10 шт.».

Пример 2 (Поставка с изменением типа подключения): «Насос С12-4М-3,2 как аналог С12-42 с цилиндрической посадкой вала. Прочие технические характеристики идентичны базовой модели. Количество: 5 шт.».

Пример 3 (Запрос на подбор по параметрам): «Требуется подобрать аналог насоса для смазочной системы пресса. Условия: рабочее давление в системе 0.3 МПа, расход масла ≈ 3 л/мин, рабочая среда — И-40А по ГОСТ, правостороннее вращение вала. Приложена фотография таблички и габаритного чертежа старого образца».

Для уточнения номенклатуры и технических деталей перед заказом рекомендуем обратиться за технической консультацией к нашим инженерам.

Бренд, поставка и сервис

Оборудование марки ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем соответствие продукции требованиям технических условий ТУ 2.053.1764-85 и обеспечиваем полное сервисное сопровождение. Наши специалисты помогут подобрать оптимальный аналог насоса С12-42 для вашей существующей системы, учитывая все эксплуатационные нюансы.

Доставка осуществляется во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Оставить заявку на расчет, уточнить наличие на складе или получить техническую документацию вы можете через сайт 777-gidra.ru. Обеспечьте стабильную работу ваших гидросистем с надежным насосом С12-42!
