Описание и назначение

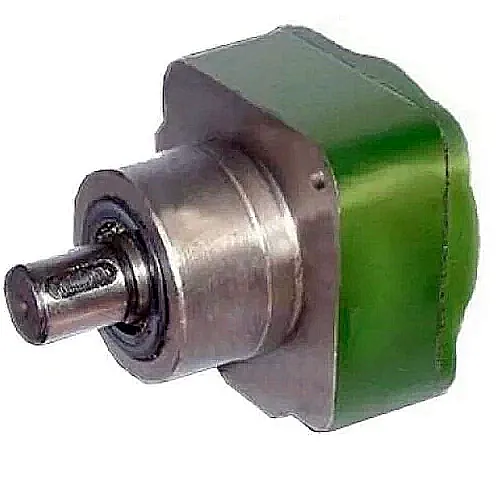

Насос С12-5М-2 — это пластинчатый нерегулируемый насос объемного типа, предназначенный для подачи минеральных масел в системы смазки промышленного оборудования. Агрегат обеспечивает стабильную работу в широком диапазоне вязкости и характеризуется правым направлением вращения вала. Насос С12-5М-2 выступает в качестве ключевого элемента смазочных систем станков, прессов и конвейерных линий, обеспечивая дозированную подачу рабочей среды.
Вес, габаритные размеры и Код ТН ВЭД
Конструкция насоса С12-5М-2 отличается компактностью, что упрощает его интеграцию в существующие гидравлические системы. Габаритные размеры и масса позволяют легко производить монтаж даже в условиях ограниченного пространства. Код ТН ВЭД для данного изделия — 8413600000.
| Параметр | Значение |
|---|
| Масса, кг | 1,6 |
| Длина L, мм | 89 |
| Ширина B, мм | 75 |
| Высота, мм | 32 |
| Код ТН ВЭД | 8413600000 |
Приходит инженер на склад и спрашивает: "Где у вас насос С12-5М-2?" Кладовщик отвечает: "Вон там, в отделе надежных решений. И не забудьте взять два — один для работы, второй для подстраховки, как в той шутке про насос С12-5М-2!"
Технические характеристики насоса
Технические параметры насоса С12-5М-2 обеспечивают его эффективную работу в составе различных гидравлических и смазочных систем. Высокая производительность в сочетании с надежностью делает этот агрегат востребованным в промышленности.
| Характеристика | Параметр |
|---|
| Рабочее давление, МПа (номинальное/максимальное) | 0,25 / 0,4 |
| Рабочий объем, см³ | 2,0 |
| Производительность (номинальная подача), л/мин | 2,5 |
| Подача при частоте вращения 960 об/мин, л/мин | 1,6 |
| Мощность потребляемая, кВт | 0,05 |
| Частота вращения вала, об/мин (номинальная/максимальная/минимальная) | 1500 / 2000 / 480 |
Преимущества и особенности эксплуатации
Выбирая насос С12-5М-2, вы получаете ряд эксплуатационных выгод, которые напрямую влияют на эффективность и надежность вашего оборудования.
Ключевые преимущества:
• Стабильная подача масла: обеспечивает равномерную смазку узлов трения, снижая их износ и предотвращая простои.
• Упрощенный монтаж и сервисное обслуживание: унифицированные присоединительные размеры и отсутствие необходимости в регулярном техническом обслуживании сокращают затраты на эксплуатацию.
• Длительный ресурс работы: при соблюдении условий эксплуатации и качественной фильтрации масла срок службы превышает 10 000 часов.
• Широкий температурный диапазон: возможность работы от -20°C до +70°C позволяет использовать насос С12-5М-2 в различных климатических условиях, включая неотапливаемые цеха.
• Совместимость с типовыми системами: агрегат легко интегрируется в существующие смазочные линии и насосные группы благодаря стандартным параметрам подключения.
Принцип работы в гидравлической системе
Насос С12-5М-2 функционирует по принципу объемного вытеснения. Вращение ротора приводит к перемещению пластин, которые, прижимаясь к статору, формируют рабочие камеры переменного объема. На стороне всасывания объем камеры увеличивается, создавая разрежение и затягивая масло из бака через всасывающий патрубок. На стороне нагнетания объем камеры уменьшается, выталкивая масло в напорную магистраль под давлением до 0,4 МПа. Данная конструкция обеспечивает плавный, безимпульсный поток рабочей среды, что критически важно для стабильной работы систем смазки.
Температурный режим работы и срок службы
Насос С12-5М-2 рассчитан на эксплуатацию в интервале температур окружающей среды и рабочей жидкости от -20°C до +70°C. Ресурс агрегата напрямую зависит от качества используемого масла и состояния фильтрующих элементов. Рекомендуемая вязкость рабочей среды — от 17 до 213 мм²/с. Соблюдение этих условий, наряду с предотвращением попадания абразивных частиц, позволяет достичь заявленного срока службы более 10 000 часов даже в условиях цикличной нагрузки с частыми пусками и остановами.
Область применения и типовое оборудование
Насос С12-5М-2 широко применяется в системах принудительной смазки промышленного оборудования. Его основное назначение — обеспечение бесперебойной подачи масла к узлам трения.
Типичные сферы использования:
• Металлообрабатывающие станки: токарные, фрезерные, шлифовальные.
• Прессовое оборудование: гидравлические и механические прессы.
• Конвейерные системы и транспортеры.
• Упаковочное и пищевое оборудование (при использовании соответствующих масел).
• Различные гидростанции и насосные группы, где требуется автономный источник подачи смазки.
Надежность насоса С12-5М-2 делает его незаменимым в отраслях с непрерывным производственным циклом, таких как автомобилестроение, металлургия и тяжелое машиностроение.
Типичные ошибки при подборе насоса
Некорректный выбор насоса может привести к снижению производительности системы, повышенному износу или поломке. Избегайте следующих ошибок:
• Пренебрежение давлением: выбор насоса С12-5М-2 без учета максимального давления в системе (0,4 МПа) может привести к его перегрузке.
• Несоответствие типа рабочей среды: использование жидкостей с вязкостью за пределами диапазона 17-213 мм²/с или агрессивных составов, несовместимых с материалами уплотнений.
• Игнорирование направления вращения: насос С12-5М-2 имеет правое (нереверсируемое) вращение вала, что необходимо учитывать при подключении привода.
• Неучет температурных условий: эксплуатация при температурах ниже -20°C или выше +70°C без специальных мер может сократить ресурс.
Условное обозначение модели
Маркировка С12-5М-2 имеет четкую логику и позволяет специалисту быстро определить основные параметры изделия:
С — обозначает смазочный тип насоса.
12 — указывает на условный диаметр присоединительного патрубка (12 мм).
5 — является индексом модификации конструкции.
М — символизирует модернизированное исполнение.
2 — определяет типоразмер и соответствует рабочему объему в 2 см³.
Такая система обозначений стандартна для продукции отечественного производства и упрощает процедуру подбора и заказа.
Габаритные и присоединительные размеры
Для успешного монтажа и обеспечения совместимости с существующим оборудованием необходимо строго соблюдать габаритные и присоединительные размеры насоса С12-5М-2. Ниже приведена основная монтажная информация.
| Обозначение на чертеже | Размер, мм | Примечание |
|---|
| D | 45h6 | Диаметр установочного отверстия корпуса |
| D1 | 40h12 | Вспомогательный посадочный диаметр |
| L | 89 | Общая длина корпуса насоса |
| B | 75 | Наибольшая ширина агрегата |
| d | 12j6 | Диаметр резьбового присоединительного патрубка |
Чертеж габаритных размеров насоса С12-5М-2 для проверки совместимости при модернизации или ремонте.
Примеры конфигураций заказа
В зависимости от потребностей производства, насос С12-5М-2 может поставляться в различных комплектациях. Вот несколько типовых вариантов:
1. Базовая поставка: Насос С12-5М-2 в индивидуальной упаковке, с правосторонним вращением вала. Подходит для прямой замены вышедшего из строя агрегата.
2. Комплект для северных регионов: Насос С12-5М-2, прошедший дополнительную проверку на работоспособность при низких температурах (до -20°C).
3. Сервисный набор: Насос С12-5М-2 в комплекте с запасным ремкомплектом, включающим уплотнения и пластины, для предприятий с повышенными требованиями к минимальному времени простоя.
Для уточнения деталей и оформления заказа воспользуйтесь контактами на нашем сайте.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос С12-5М-2 по давлению и расходу для конкретной системы?
При подборе необходимо убедиться, что номинальное (0,25 МПа) и максимальное (0,4 МПа) давление насоса С12-5М-2 соответствуют рабочим параметрам вашей системы. Расход (подача) в 2,5 л/мин обеспечивается при номинальной частоте вращения 1500 об/мин. При других оборотах двигателя подача изменяется пропорционально. Для точного расчета рекомендуем проконсультироваться с нашими инженерами.
Каковы сроки поставки насоса С12-5М-2 в регионы России и СНГ?
Стандартный срок отгрузки со склада в Москве составляет 1-2 рабочих дня. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань) занимает 3-5 дней, в отдаленные регионы и страны СНГ — до 10 рабочих дней, в зависимости от выбранной транспортной компании. Насос С12-5М-2 обычно доступен в наличии.
Как влияют сложные условия эксплуатации (мороз, пыль, вибрация) на работу насоса С12-5М-2?
Насос С12-5М-2 рассчитан на работу при температуре от -20°C до +70°C. Для эксплуатации в пыльных цехах рекомендуется установка дополнительного фильтра на всасывающей линии. Вибрационные нагрузки, типичные для прессового оборудования, не критичны для данной модели благодаря ее конструкции. Ключевое требование — использование масла с рекомендуемой вязкостью (17-213 мм²/с) и его чистота.
Возможна ли замена насоса С12-5М-2 на импортный аналог в существующей системе?
Да, возможна. Благодаря стандартизированным присоединительным размерам (патрубок 12 мм) насос С12-5М-2 часто является прямой заменой для многих аналогов. Наши специалисты помогут подобрать совместимую модель или необходимые переходники для интеграции в ваше оборудование. Предоставляем полную техническую документацию для сверки параметров.
