Насос С12-5М-3,2 представляет собой нерегулируемый пластинчатый насос однократного действия, модернизированную версию для систем смазки промышленного оборудования. Основное его назначение – стабильная подача минеральных масел в смазочные контуры металлообрабатывающих станков, прессов и другого производственного оборудования. За счет цилиндрической посадки вала, правого направления вращения и отлаженной конструкции он обеспечивает надежную длительную эксплуатацию в составе гидравлических систем.
Ключевые эксплуатационные параметры устройства: масса 1,6 кг, габаритные размеры 148×96×78 мм. Изделие классифицируется по Код ТН ВЭД 8412 29 000 0. Диапазон рабочих температур, указанный для климатического исполнения УХЛ4, позволяет использовать насос С12-5М-3,2 в условиях умеренного и холодного климата большинства российских регионов.
| Параметр | Значение / Диапазон |
|---|
| Масса | 1,6 кг |
| Габаритные размеры (Д×Ш×В) | 148×96×78 мм |
| Код ТН ВЭД | 8412 29 000 0 |
Оптимальное решение для стандартных систем смазки
Выбор смазочного насоса часто определяет надежность всей технологической линии. Насос С12-5М-3,2 проектировался как универсальное решение для замены устаревших моделей в типовых системах подачи масла. Его главное преимущество – предсказуемость и стабильность параметров, таких как давление и производительность, на протяжении всего ресурса работы. Это минимизирует риски простоев оборудования из-за недостатка смазки в ответственных узлах.
Характеристики и принцип функционирования
Работа узла основана на классическом принципе пластинчатого вытеснения. Вращение ротора приводит в движение установленные в радиальных пазах пластины, которые под действием центробежной силы прижимаются к внутренней поверхности статора (камеры). Образующиеся при этом переменные полости осуществляют последовательное всасывание рабочей среды через входной порт и ее последующее нагнетание под требуемым давлением на выходе. Именно такая конструкция насоса С12-5М-3,2 обеспечивает плавность потока и низкий уровень пульсаций, что критически важно для точной дозировки смазки.
| Технический параметр | Значение |
|---|
| Рабочее давление (номинальное / максимальное), МПа | 0,25 / 0,4 |
| Рабочий объем, см³ | 3,2 |
| Номинальная подача (производительность), л/мин | 4,0 |
| Подача при частоте вращения 960 об/мин, л/мин | 2,56 |
| Номинальная потребляемая мощность, кВт | 0,06 |
| Диапазон рабочих частот вращения вала, об/мин | 480 – 1650 |
| Тип рабочей среды | Минеральные индустриальные масла (ИГП-38, ИГП-68) |
| Присоединительные размеры (вал / резьба патрубков) | Ø18 мм / М10×1 |
Для эксплуатации насоса С12-5М-3,2 необходимо обеспечить подключение к емкости с чистым маслом, рекомендован уровень фильтрации не грубее 25 мкм. Это предотвращает ускоренный износ пластин и поверхности статора.
Преимущества и особенности эксплуатации
Использование данной конкретной модели пластинчатого насоса несет для технического специалиста и предприятия ряд эксплуатационных выгод:
1. Снижение затрат на обслуживание. Простая и ремонтопригодная конструкция насоса С12-5М-3,2 позволяет проводить замену изношенных пластин или уплотнений силами сервисной службы предприятия без привлечения сторонних специалистов высокой квалификации.
2. Увеличение ресурса основного оборудования. Стабильная и дозированная подача смазки, которую обеспечивает насос С12-5М-3,2, напрямую влияет на снижение трения и износа в подшипниковых узлах, направляющих и других парах трения станков, продлевая их межремонтный период.
3. Универсальность монтажа и совместимость. Посадочные и присоединительные размеры соответствуют устоявшимся отечественным стандартам. Это облегчает интеграцию устройства как в новые проекты, так и при модернизации существующих гидростанций и насосных групп.
4. Работа в широком температурном диапазоне. Возможность запуска и стабильной работы при температурах окружающей среды от -40°C до +40°C (и температуре масла до +60°C) делает насос С12-5М-3,2 пригодным для неотапливаемых цехов или оборудования, работающего в циклическом режиме.
Инженер настраивает систему смазки на станке. Коллега спрашивает: «Почему такой серьёзный вид?» — «Да вот решил проверить, насколько надежен этот новый насос С12-5М-3,2 при экстремальных нагрузках. Запустил его, а он как работал, так и работает, никакой драмы! Придется писать скучный отчет о стабильности».
Температурный режим и ресурс работы
Заявленный срок службы насоса С12-5М-3,2 при соблюдении условий эксплуатации превышает 8000 часов. Ключевыми факторами, влияющими на этот показатель, являются: качество и чистота рабочего масла, соблюдение допустимого давления (не более 0,4 МПа) и температурного режима. Постоянная работа при температуре масла, приближающейся к верхней границе (+80°C), ведет к ускоренному старению уплотнительных элементов и потере вязкости масла. Для режимов с частыми пусками и остановами данная модель демонстрирует повышенную надежность благодаря конструктивным решениям по предотвращению сухого хода на старте.
Сферы применения и типовое оборудование
Насос С12-5М-3,2 нашел широкое применение в качестве штатного или заменяющего узла в различных отраслях промышленности. Чаще всего его можно встретить в составе следующих установок:
— Металлообрабатывающие станки (токарные серии 16К20, фрезерные 6Р12, сверлильные, шлифовальные).
— Кузнечно-прессовое оборудование (гидравлические прессы, кривошипные прессы).
— Прокатное и волочильное оборудование.
— Деревообрабатывающие станки и линии.
— Компрессорные установки, в составе гидростанций систем управления.
Везде, где требуется организовать циркуляцию или дозированную подачу индустриального масла под низким давлением, применение насоса С12-5М-3,2 является технически и экономически обоснованным решением.
Условное обозначение и логика маркировки
Маркировка «С12-5М-3,2» несет в себе информацию об основных характеристиках изделия:
С12 – индекс серии смазочных пластинчатых насосов.
5 – обозначение модификации, в данном случае указывающее на правое направление вращения вала (по часовой стрелке со стороны привода).
М – символ модернизированного исполнения, отличающегося повышенной надежностью и ресурсом по сравнению с базовыми моделями.
3,2 – ключевой параметр – рабочий объем насоса, выраженный в кубических сантиметрах (см³).
Такая система обозначений позволяет специалисту однозначно идентифицировать насос С12-5М-3,2 и правильно подобрать его по техническому заданию.
Габаритные и присоединительные размеры
Правильный подбор по размерам – залог беспроблемного монтажа. Перед заказом насоса С12-5М-3,2 следует сверить посадочные места на вашем оборудовании с приведенными данными.

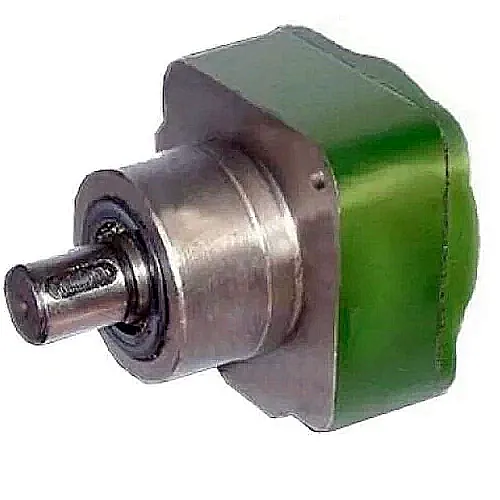

Рис. 1. Насос С12-5М-3,2, вид спереди. Вал цилиндрический Ø18 мм.

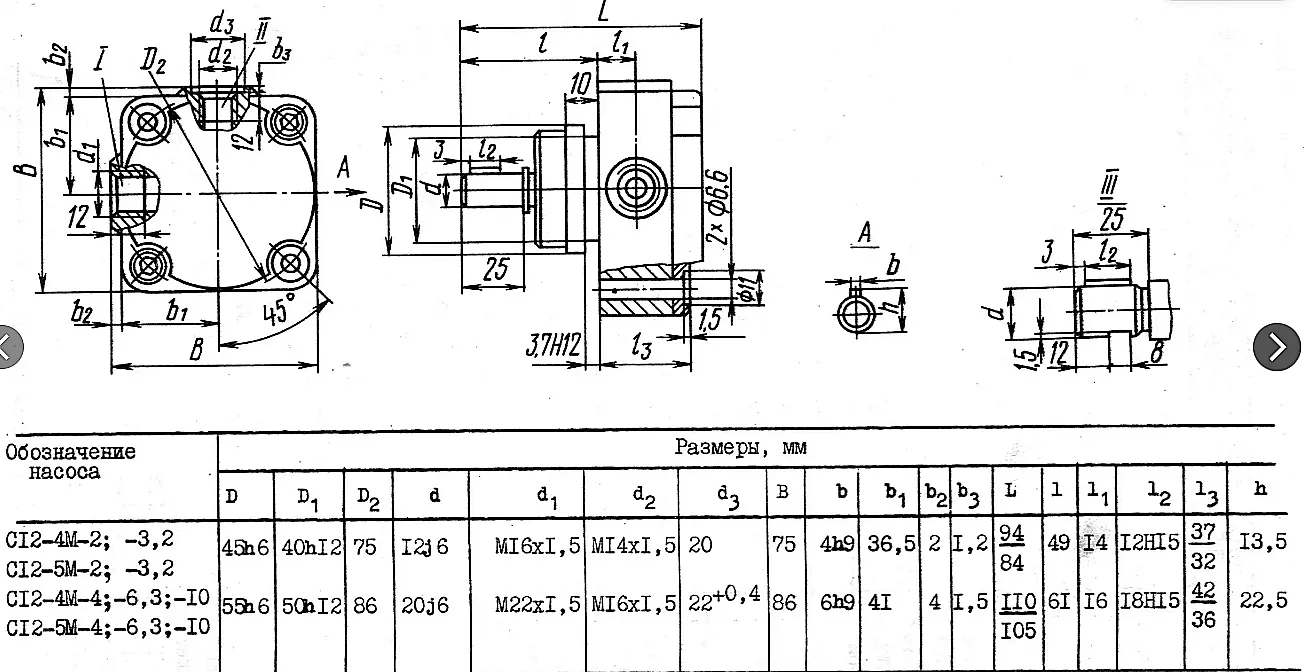

Рис. 2. Чертеж присоединительных размеров насоса С12-5М-3,2 с резьбовыми патрубками М10×1.
Типичные ошибки при подборе
Во избежание проблем при эксплуатации рекомендуем обратить внимание на следующие распространенные ошибки:
1. Игнорирование направления вращения. Насос С12-5М-3,2 предназначен только для правого вращения. Установка на вал, вращающийся против часовой стрелки, приведет к его неработоспособности.
2. Пренебрежение фильтрацией масла. Использование неочищенной рабочей среды быстро выводит из строя пластины и уплотнения.
3. Превышение допустимого рабочего давления. Эксплуатация на предельных 0,4 МПа и особенно кратковременных пиках выше этого значения сокращает ресурс.
4. Несоответствие типа масла. Применение сред, не рекомендованных производителем (например, с высокой агрессивностью или содержащих абразивные присадки).
Практические примеры оформления заказа
Вариант 1: Стандартная поставка. Заказ насоса С12-5М-3,2 в базовой комплектации для плановой замены на токарном станке. Поставляется в индивидуальной упаковке с паспортом.
Вариант 2: Комплект для модернизации. Партия из 10 единиц насоса С12-5М-3,2 для переоснащения цеха фрезерных станков, включая консультацию по подключению.
Вариант 3: Заказ с дополнительными опциями. Насос С12-5М-3,2 в сборе с переходной плитой и комплектом уплотнений под конкретную модель пресса.
Доставка и поддержка от ГИДРАВЛИК
Насос С12-5М-3,2 производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем оперативную доставку по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Предлагаем не только продажу, но и комплексную техническую поддержку: помощь в подборе аналога под вашу существующую систему, консультации по монтажу и сервисному обслуживанию.
Для получения подробной информации о стоимости, наличии на складе и условиях поставки конкретной партии насосов С12-5М-3,2 воспользуйтесь формой заявки на сайте или свяжитесь с нашими специалистами через раздел Контакты. Обеспечьте ваше оборудование надежной смазкой с проверенными решениями от ГИДРАВЛИК.
