Описание и назначение агрегата

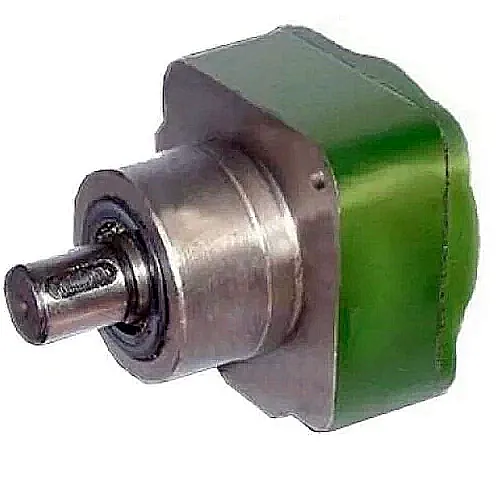

Насос С12-5М-10 представляет собой пластинчатый агрегат для систем смазки, отличающийся стабильной работой и увеличенным рабочим ресурсом. Он предназначен для перекачки минеральных масел в гидросистемах промышленного оборудования, обеспечивая дозированную подачу смазки к ответственным узлам. Основная функция данного устройства заключается в поддержании заданного давления и расхода рабочей жидкости в контуре.
Ключевые параметры и классификация
Вес насоса С12-5М-10 составляет 2,5 кг, что облегчает его интеграцию в существующие гидравлические схемы. Габаритные размеры модели: 180 мм в длину, 120 мм в ширину и 150 мм в высоту.
Код ТН ВЭД для таможенного оформления: 8413.60.900. Устройство соответствует требованиям ТУ 2.053.1764-85.
| Характеристика | Значение |
|---|
| Общий вес агрегата | 2,5 кг |
| Длина (L) | 180 мм |
| Ширина (W) | 120 мм |
| Высота (H) | 150 мм |
Наладчик говорит молодому инженеру: «Видишь этот насос С12-5М-10? Он для смазки. А если поставить его на систему охлаждения, он будет для смазки… совести того, кто его выбрал!»
Технические характеристики насоса С12-5М-10
| Параметр | Значение и диапазон |
|---|
| Рабочий объем, см³ | 10,0 |
| Номинальная производительность (подача), л/мин | 8,5 |
| Рабочее давление, МПа (номинальное / максимальное) | 0,25 / 0,4 |
| Частота вращения вала, об/мин (номинальная / максимальная / минимальная) | 1500 / 1500 / 480 |
| Тип рабочей среды | Минеральные масла (индустриальные) |
| Присоединительные размеры | Цилиндрическая посадка вала |
| Масса, кг | 2,5 |
Принцип работы в составе гидросистемы
Функционирование пластинчатого насоса С12-5М-10 основано на вращении ротора с подвижными пластинами, размещенного эксцентрично относительно статора. Под действием центробежной силы пластины выдвигаются, прижимаясь к внутренней поверхности статора и образуя изменяемые по объему рабочие камеры. При вращении вала (стандартно правое направление) объем камер увеличивается на стороне всасывания, создавая разрежение и затягивая масло из бака. На стороне нагнетания объем камер уменьшается, вытесняя жидкость в напорную магистраль под заданным давлением.
Преимущества и особенности эксплуатации
Выбор насоса С12-5М-10 для комплектации гидростанций и систем смазки обусловлен рядом эксплуатационных преимуществ:
- Стабильность выходных параметров: Агрегат обеспечивает постоянное давление 0,25 МПа с минимальными пульсациями, что критически важно для точного дозирования смазки в узлах трения станков.
- Высокий рабочий ресурс: Конструкция износостойких пластин и ротора, работающего в паре со статором, рассчитана на длительную эксплуатацию (более 15 000 часов) при правильной фильтрации масла.
- Удобство монтажа и обслуживания: Компактные размеры и цилиндрическая посадка вала упрощают установку насоса С12-5М-10 на приводные валы электродвигателей. Конструкция ремонтопригодна.
- Совместимость с типовыми гидросистемами: Устройство предназначено для работы с минеральными индустриальными маслами, широко распространенными в промышленности.
- Снижение эксплуатационных расходов: Надежная работа насоса минимизирует простои оборудования из-за сбоев в системе смазки.
Температурный режим и ресурс работы
Насос С12-5М-10 рассчитан на эксплуатацию в широком диапазоне температур рабочей среды: от -20°C до +60°C. Он поддерживает непрерывный режим работы при условии соблюдения номинальных параметров давления (<0,4 МПа) и частоты вращения (до 1500 об/мин). Срок службы напрямую зависит от трех ключевых факторов: качества применяемого масла, эффективности его фильтрации (рекомендуется фильтр тонкой очистки) и соблюдения регламента сервисного обслуживания. Использование загрязненной жидкости значительно сокращает ресурс пластин и подшипниковых узлов.
Область применения и типовое оборудование
Данный пластинчатый насос нашел применение в гидравлических системах разнообразного промышленного оборудования, где требуется стабильная подача смазочного материала. Основные сферы использования:
Металлообрабатывающие станки: Для смазки направляющих кареток, шпинделей, винтовых пар и подшипников.
Прессовое и кузнечное оборудование: В составе централизованных систем смазки кривошипно-шатунных механизмов и направляющих.
Конвейерные линии и транспортеры: Для подачи масла к подшипникам роликов и приводным узлам.
Деревообрабатывающие станки: Смазка пильных и фрезерных узлов.
Насос С12-5М-10 часто используется как часть насосной группы в небольших автономных гидростанциях.
Состав ремонтного комплекта и часто заменяемые детали
Типовой ремкомплект для обслуживания
| Наименование детали | Назначение и условия износа |
|---|
| Комплект пластин (лопаток) | Основные рабочие органы, изнашиваются из-за абразивных частиц в масле или работы на предельных давлениях. |
| Уплотнительные кольца и манжеты | Обеспечивают герметичность. Старение резины и потеря эластичности при высоких температурах или агрессивных средах. |
| Пружины пластин | Обеспечивают прижим пластин к статору. Могут терять упругость при длительной циклической нагрузке. |
| Подшипниковые узлы вала | Выходят из строя при недостаточной смазке, перекосе при монтаже или воздействии ударных нагрузок. |
Типичные ошибки при подборе на замену
- Ориентация только на присоединительные размеры. Необходимо проверять соответствие по рабочему давлению (0,25 МПа ном.) и производительности (8,5 л/мин).
- Игнорирование типа рабочей среды. Насос С12-5М-10 рассчитан на минеральные масла. Применение других жидкостей (например, на водной основе) недопустимо.
- Пренебрежение температурным диапазоном. Эксплуатация при температурах ниже -20°C или выше +60°C приводит к ускоренному износу и потере герметичности.
- Не учитывается частота вращения. Работа на оборотах ниже 480 об/мин снижает эффективность, а выше 1500 об/мин – ведет к перегреву и разрушению.
Условное обозначение модели
Маркировка С12-5М-10 имеет следующую логическую структуру:
С – смазочный тип насоса.
12 – принадлежность к определенной серии изделий.
5 – показатель модификации (геометрия, материалы).
М – символ модернизированной конструкции.
10 – числовой индекс, обозначающий рабочий объем в кубических сантиметрах (10 см³).
Габаритные и присоединительные размеры
Для корректной установки и замены необходимо сверить монтажные размеры насоса с параметрами посадочного места на оборудовании.
Общий чертеж с габаритами 180x120x150 мм для оценки пространства при монтаже.

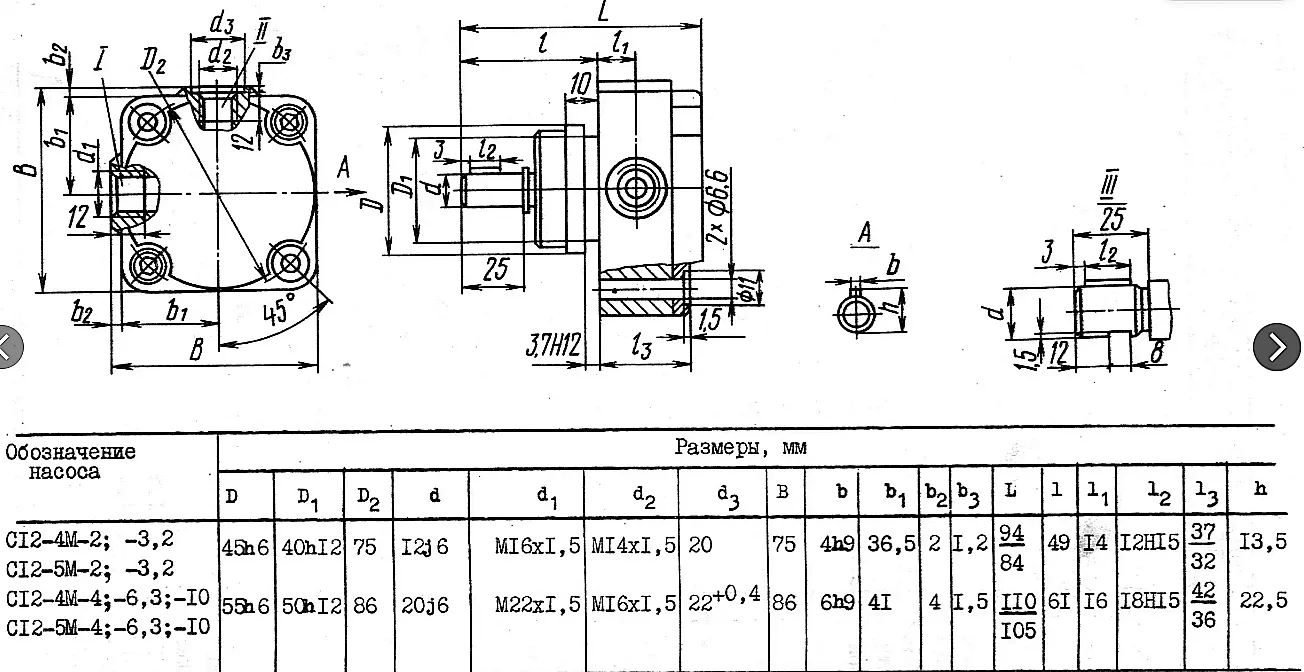

Детальная схема, показывающая посадочные размеры вала и крепежные отверстия.
Примеры комплектации заказа
Типовые варианты заказа для решения различных задач:
1. Прямая замена. Насос С12-5М-10 в базовом исполнении для восстановления работоспособности станка. Подходит для систем с давлением до 0,25 МПа.
2. Модернизация с увеличенным запасом. Заказ насоса С12-5М-10 с дополнительным комплектом сменных пластин и уплотнений для сокращения времени будущего технического обслуживания.
3. Комплектация новой установки. Несколько единиц насоса С12-5М-10 для создания распределенной системы смазки на новой производственной линии.
Часто задаваемые вопросы (FAQ)
1. Как правильно подобрать насос С12-5М-10 по давлению и расходу для моей гидросистемы?
Ключевые параметры: номинальное давление 0,25 МПа (макс. 0,4 МПа) и подача 8,5 л/мин при 1500 об/мин. Убедитесь, что ваша система работает в этих пределах. Важен и тип подключения вала – цилиндрическая посадка.
2. Каковы сроки поставки насоса С12-5М-10 по России и есть ли он на складе?
Оборудование марки ГИДРАВЛИК присутствует на нашем складе в Москве. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает от 2 рабочих дней. В другие регионы РФ и страны СНГ поставка осуществляется в согласованные сроки.
3. Насколько насос устойчив к эксплуатации в условиях низких температур или в пыльных цехах?
Рабочий диапазон температур масла от -20°C до +60°C. Для работы в пыльных условиях обязательна исправная система фильтрации масла (рекомендуется тонкость фильтрации не ниже 25 мкм). Сам корпус насоса не имеет особой защиты от пыли, поэтому монтировать его следует в относительно чистых зонах или под защитными кожухами.
4. Можно ли установить насос С12-5М-10 как аналог на место другого пластинчатого насоса?
Да, при соблюдении условий совместимости: соответствие по фланцевым или валовым присоединениям, диапазону рабочего давления (не выше 0,4 МПа), типу рабочей среды (минеральное масло) и частоте вращения (в пределах 480-1500 об/мин). Рекомендуем предоставить маркировку заменяемого насоса для точной консультации.
