Описание и назначение

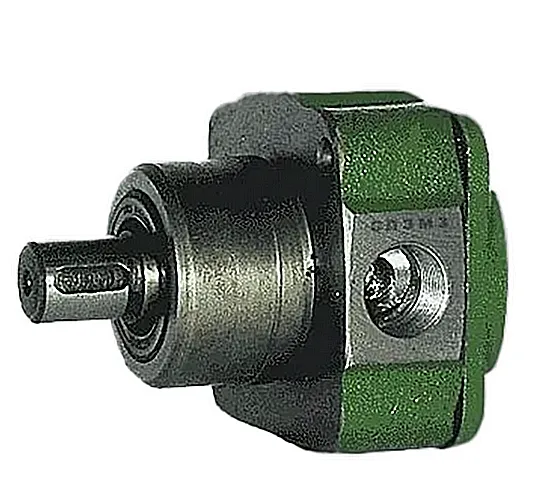

Агрегат С12-41 является смазочным пластинчатым насосом, предназначенным для организации непрерывной подачи смазочных материалов в централизованных системах промышленного оборудования. Основная задача данного агрегата – создание и поддержание стабильного давления для обеспечения безотказной работы узлов трения. Использование Насоса С12-41 существенно повышает ресурс станков и механизмов, минимизируя их преждевременный износ и сокращая расходы на ремонт.
Основные технические параметры и классификация
Масса устройства составляет 1,6 кг, что облегчает процесс его монтажа и интеграции в существующую гидросистему или смазочную магистраль. Габаритные размеры по корпусу: 120 мм в длину, 80 мм в ширину и 100 мм в высоту. Код ТН ВЭД для данного типа оборудования: 841350000. Насос С12-41 предназначен для создания давления в системах с рабочей средой – индустриальными маслами и консистентными смазками.
| Параметр | Техническая характеристика |
|---|
| Рабочий объем за один цикл | 2 см³ |
| Номинальная производительность (подача) | 1,5 л/мин |
| Номинальное рабочее давление (на выходе) | 0,25 МПа |
| Предельное рабочее давление | 0,32 МПа |
| Рекомендуемая частота вращения, номинальная | 960 об/мин |
| Допустимый диапазон частоты вращения | от 480 до 1000 об/мин |
| Номинальная потребляемая мощность | 0,022 кВт |
| Тип насоса и принцип действия | Пластинчатый, нерегулируемый, однократного действия |
| Конструктивная модификация | Реверсивное направление вращения вала |
| Стандарт изготовления | ТУ 2.053.1764-85 |
Чертеж с габаритными и присоединительными размерами насоса С12-41. Коническая посадочная плоскость обеспечивает герметичность без дополнительных уплотнений.
Преимущества для эксплуатации
Выбирая Насос С12-41, технический специалист получает ряд ключевых эксплуатационных преимуществ:
- Снижение простоев оборудования: Стабильная подача смазки предотвращает сухое трение и заклинивание узлов, минимизируя внеплановые остановки производственных линий.
- Увеличение ресурса ответственных механизмов: За счет непрерывной работы и создания необходимого давления, агрегат продлевает срок службы подшипников, направляющих и других трущихся пар.
- Простота внедрения и обслуживания: Компактные размеры и стандартизированное коническое присоединение (резьба М12×1,5) упрощают монтаж даже в стесненных условиях и позволяют быстро произвести замену.
- Адаптивность к различным системам: Наличие реверсивного вращения делает Насос С12-41 универсальным решением, которое можно интегрировать без изменений в приводные механизмы с переменным направлением вращения.
- Экономичность: Низкое энергопотребление и высокая надежность конструкции сокращают операционные расходы на электроэнергию и техническое сопровождение.
Принцип функционирования в гидросистеме смазки
Работа пластинчатого Насоса С12-41 основана на изменении объема рабочих камер. Вращение от привода передается на ротор с радиальными пазами, в которых свободно перемещаются пластины. Под действием центробежной силы пластины прижимаются к статору, образуя замкнутые полости. На стороне всасывания объем этих полостей увеличивается, создавая разрежение и забор масла из бака через фильтр. При дальнейшем вращении объем полости уменьшается, сжимая рабочую среду и нагнетая ее под рабочим давлением в распределительную магистраль системы смазки. Реверсивность позволяет агрегату сохранять работоспособность независимо от направления вращения входного вала.
Инженер спрашивает у нового Насоса С12-41: "Как твои дела?", на что насос отвечает: "Давление в норме, смазываю без перебоев, ресурс еще огромный. Работа – просто масло по жилам течет!"
Режимы работы и факторы, влияющие на ресурс
Агрегат рассчитан на непрерывный режим эксплуатации в диапазоне температур окружающей среды от -20°C до +60°C (климатическое исполнение УХЛ4). Срок его службы при соблюдении условий достигает 8 и более лет. Гарантийный период от производителя составляет 24 месяца. Ключевые факторы, определяющие ресурс работы Насоса С12-41:
- Качество рабочей среды: Использование масел и смазок, соответствующих рекомендациям производителя по вязкости и чистотe. Наличие абразивных частиц в системе резко сокращает срок службы пластин и статора.
- Соблюдение параметров давления: Эксплуатация на предельном давлении 0,32 МПа должна носить кратковременный характер. Длительное превышение номинального давления ведет к ускоренному износу и повышенным нагрузкам на подшипники.
- Регулярность технического обслуживания: Своевременная проверка состояния фильтров тонкой очистки и замена выработавших ресурс уплотнений предотвращают потерю производительности и утечки.
Области применения и типовое оборудование
Агрегат С12-41 нашел широкое применение в различных отраслях промышленности, где требуется надежная автоматическая подача смазки. Он используется в качестве основного или дополнительного насоса в смазочных станциях.
- Металлообработка: Станки токарной (16К20), фрезерной, сверлильной групп, а также тяжелые универсальные станки типа 1М63.
- Кузнечно-прессовое оборудование: Кривошипные и гидравлические прессы, где необходима смазка направляющих ползунов и подшипниковых узлов.
- Транспортные системы: Конвейерные линии, рольганги, цепные и ленточные транспортеры.
- Сельхозтехника и спецтехника: Узлы сложных сельскохозяйственных машин, экскаваторов, погрузчиков.
В пищевой и деревообрабатывающей промышленности этот насос также используется в системах, допускающих применение технических масел.
Типичные ошибки при подборе агрегата
При выборе сменного узла или комплектующих для модернизации смазочной системы важно избегать следующих распространенных ошибок:
- Ориентация только на присоединительные размеры: Совпадение резьбы (М12×1,5) не гарантирует правильную работу. Критично важно проверить соответствие номинальной производительности (1,5 л/мин) и требуемого рабочего давления в системе.
- Игнорирование типа рабочей среды: Насос С12-41 предназначен для масел и смазок. Использование с агрессивными жидкостями, топливом или водой недопустимо и приведет к быстрому выходу из строя.
- Пренебрежение температурным диапазоном: Для эксплуатации в неотапливаемых цехах или на открытых площадках в зимний период необходимо убедиться, что минимальная температура -20°C является допустимой.
- Неучет направления вращения: Если в приводе возможно реверсирование, использование нереверсивной модели насоса может потребовать переделки всей кинематической схемы.
Состав ремонтного комплекта и расходные материалы
Для поддержания Насоса С12-41 в рабочем состоянии необходим периодический осмотр и замена изнашивающихся компонентов. Ниже приведены типовые запчасти, входящие в ремкомплект.
| Наименование детали | Типовая причина износа |
|---|
| Резиновые уплотнительные кольца и манжеты | Естественное старение резины, воздействие высоких температур, несовместимость с некоторыми типами масел. |
| Пластины (шиберы) | Абразивный износ при недостаточной фильтрации масла, усталостные трещины от циклических нагрузок. |
| Пружины прижима пластин | Потеря упругости от длительной работы и температурного воздействия, приводящая к падению давления. |
| Подшипники ротора | Естественный износ от радиальных нагрузок, попадание загрязнений из-за повреждения уплотнений. |
| Корпус насоса и статорное кольцо | В обычных условиях изнашиваются редко. Износ возможен при поломке пластины или работе с абразивной средой. |
Логика условного обозначения
Индекс модели С12-41 имеет четкую структуру. С – указывает на принадлежность к группе смазочных насосов. 12 – это номер серии, объединяющий агрегаты со схожими габаритами и принципом работы. 41 – конкретная модель в серии, которая характеризуется пластинчатой конструкцией и наличием реверсивной работы. Ближайшим функциональным аналогом по техническим параметрам является модель С12-4М-2.
Примеры заказа и варианты поставки
Оформить заказ на поставку можно в различных конфигурациях, в зависимости от потребностей предприятия. Поставка осуществляется напрямую со склада производителя в кратчайшие сроки.
- Одиночная поставка для замены: Насос С12-41 для восстановления смазочной системы токарного станка 16К20. В комплект может входить стандартный набор монтажных прокладок.
- Партия для модернизации цеха: Комплект из 5-10 единиц Насоса С12-41 для одновременного оснащения нескольких однотипных станков на производственной линии.
- Заказ в составе гидростанции: Агрегат в сборе с электродвигателем АИРЕ 56В2, фильтром тонкой очистки и предохранительным клапаном для создания автономной смазочной станции.
Оформление заявки возможно непосредственно на нашем сайте. Наши технические специалисты готовы проконсультировать по совместимости данного Насоса С12-41 с вашим оборудованием и подобрать аналог при необходимости.
Поставки бренда ГИДРАВЛИК по России и СНГ
Компания ГИДРАВЛИКА является официальным поставщиком промышленного оборудования бренда ГИДРАВЛИК. Мы организуем оперативные поставки Насоса С12-41 и других комплектующих в любой регион Российской Федерации и страны СНГ. Доставка осуществляется в города, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие индустриальные центры. Каждый отгружаемый Насос С12-41 проходит обязательный контроль герметичности и производительности, что гарантирует его надежную работу. Для получения детальной информации о стоимости, наличии на складе и оформления заказа свяжитесь с нашими менеджерами через форму обратной связи или посетите раздел Контакты на нашем сайте.
