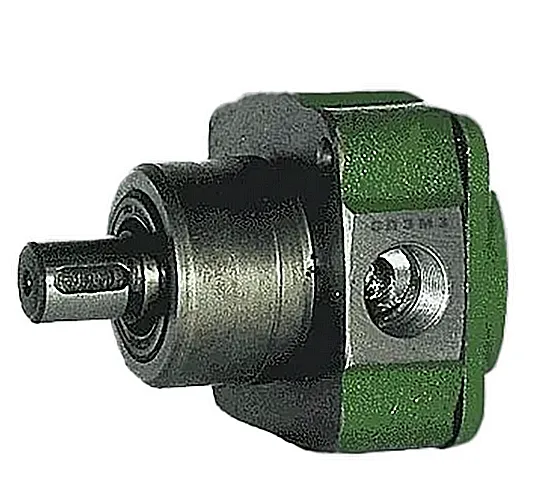

Смазочный пластинчатый насос серии С12-53 разработан для эффективной работы в составе централизованных систем смазки. Это оборудование обеспечивает стабильную подачу минерального масла к узлам трения промышленных станков, прессов и конвейерных линий. Основной функцией агрегата является создание постоянного давления смазочного вещества, что гарантирует длительный ресурс работы ответственных механизмов.
Основные габаритные характеристики: длина 120 мм, ширина 85 мм, высота 90 мм. Общая масса устройства составляет 1,14 кг. Код ТН ВЭД для данной позиции — 8413.50.900 0, что определяет его таможенное оформление.
| Параметр | Значение |
|---|
| Габаритные размеры (ДхШхВ), мм | 120 x 85 x 90 |
| Масса, кг | 1,14 |
| Код ТН ВЭД | 8413.50.900 0 |
Инженеры на заводе утверждают, что правильно подобранный насос С12-53 — это полдела. А вторая половина — наполнить его чем-то полезным, желательно маслом.
Технические параметры модели С12-53
Эксплуатационные характеристики насоса определяют его надёжную интеграцию в существующие гидравлические контуры. Правильный подбор по параметрам исключает риск недостаточной смазки или перегрузки системы.
| Параметр | Значение |
| Рабочий объём, см³ | 6,3 |
| Номинальная производительность (подача), л/мин | 5,2 |
| Рабочее давление на выходе, МПа | Рекомендуемое номинальное | 0,25 |
| Максимально допустимое, предельное | 0,32 |
| Частота вращения приводного вала, об/мин |
Номинальная: 960
Минимальная: 480
Максимальная: 1000
|
| Угловая коническая посадка | Стандартизирована |
| Тип рабочей среды | Минеральные масла |
| Допустимая вязкость масла, мм²/с | 22–46 |
Ключевые преимущества эксплуатации насоса С12-53
Применение данного пластинчатого агрегата в гидросистемах несёт ряд практических выгод для сервисных и производственных предприятий:
- Повышение надёжности оборудования. Стабильная подача смазки под давлением 0,25 МПа минимизирует износ трущихся пар, увеличивая межремонтный интервал.
- Высокая ремонтопригодность и стандартизация. Конструкция узла основана на серийных комплектующих. Унифицированная коническая посадка упрощает монтаж и замену без доработок станины.
- Устойчивость к российским условиям. Корпус из чугуна СЧ20 и рекомендованный температурный режим работы (от -20°C до +60°C) обеспечивают работу на площадках без специального обогрева.
- Энергоэффективность. Высокий механический КПД пластинчатой схемы насоса С12-53 снижает общую нагрузку на приводную станцию.
Устройство и принцип действия гидроагрегата
Пластинчатый насос С12-53 функционирует по принципу однократного действия. При вращении вала установленные в пазах пластины под действием центробежной силы выдвигаются к стенкам камеры, создавая замкнутые полости. Масло поступает во всасывающую зону и перемещается по камере к напорному патрубку. В момент выхода пластины в исходное положение рабочая среда вытесняется в линию под давлением.
Такая конструкция исключает реверс потока и минимизирует пульсации, что критично для обеспечения плавной работы прецизионных систем смазки металлорежущих станков. Герметичность соединения обеспечивается за счёт плотной конической посадки вала.
Температурный режим и ресурс работы
Расчётный срок службы насоса С12-53 превышает 5 лет или 10 000 моточасов наработки. Этот ресурс достигается при соблюдении условий эксплуатации, главным из которых является соблюдение климатического исполнения УХЛ4. Диапазон рабочих температур окружающей среды и рабочей жидкости составляет от -20°C до +60°C.
Основными факторами, влияющими на долговечность, являются: чистота и соответствие вязкости минерального масла заявленным параметрам (22–46 мм²/с), качество фильтрации на всасывающей магистрали, отсутствие частых перегрузок выше предельного давления 0,32 МПа. Эксплуатация в режимах, близких к максимальной частоте вращения вала (1000 об/мин), требует более частого мониторинга состояния резьбовых соединений.
Используемое оборудование и сферы применения
Насос С12-53 является ключевым компонентом систем централизованной смазки. Он устанавливается на следующее технологическое оборудование:
- Токарные, фрезерные, шлифовальные и другие типы металлообрабатывающих станков с ЧПУ и ручным управлением.
- Гидравлические и механические прессы для штамповки и ковки.
- Конвейерные системы и роликовые транспортеры на производственных линиях.
- Деревообрабатывающие станки, требующие дозированной подачи смазки к подшипниковым узлам.
- Узлы подъёмно-транспортной и специализированной сельскохозяйственной техники.
Благодаря унификации присоединительных размеров насос С12-53 может служить заменой для устаревших моделей, таких как С12-43 и С12-5М-4, что упрощает модернизацию парка оборудования без капитальных затрат.
Состав ремонтного комплекта и часто заменяемые детали
Большинство сервисных операций для насоса С12-53 связано с заменой изнашиваемых элементов. В стандартный ремкомплект входят детали, обеспечивающие герметичность и работоспособность пластинчатого механизма.
| Наименование запчасти | Назначение / Причина износа |
|---|
| Комплект уплотнительных манжет (шайб) | d>Предотвращение утечек масла по валу. Износ происходит из-за абразивных частиц в масле или высокого давления, приближающегося к 0,32 МПа. |
| Пластины (шиберы) | Основной рабочий орган, создающий камеры. Изнашиваются по торцам и радиальной поверхности при работе на загрязнённой рабочей среде. |
| Уплотнительные кольца корпуса | Обеспечивают герметичность стыков частей корпуса. Потеря эластичности происходит из-за термического старения при циклическом нагреве до +60°C. |
| Пружины прижима пластин | Дополняют центробежную силу. Усталостный износ при циклической нагрузке. |
Типовые ошибки при выборе смазочного насоса
Некорректный подбор оборудования для системы смазки ведёт к снижению эффективности или авариям. Ниже — наиболее распространённые просчёты:
- Выбор агрегата исходя только из типа присоединения (коническая посадка) без учёта требуемой производительности в 5,2 л/мин и предела по давлению в 0,25 МПа.
- Игнорирование климатического исполнения. Установка насоса, рассчитанного на макстепературу +60°C, вблизи печей, где реальный нагрев выше, приводит к быстрому износу уплотнений.
- Применение рабочей среды, не соответствующей по вязкости. Использование густого индустриального масла при низких пусковых температурах ниже -20°C вызывает кавитацию и повреждение пластин.
- Несоответствие потребного расхода гидросистемы и реальной производительности насоса С12-53, ведущее к недостаточной смазке или перегреву.
Расшифровка условного обозначения модели
Индекс «С12-53» несёт в себе всю необходимую информацию о типе и характеристиках изделия:
- С — указывает на принадлежность к группе смазочных (сальниковых) насосов для подачи масла.
- 12 — обозначение базовой серии (типоразмер, конструктивное семейство).
- 5 — определяет тип монтажа вала. В данном случае это коническая посадка для обеспечения соосности и передачи крутящего момента.
- 3 — модификационный номер, который в этом исполнении означает направление вращения вала — правое (по часовой стрелке, если смотреть со стороны привода).
В сопроводительной документации может указываться расширенный код производителя, например, ГИДРАВЛИК-С12-53-02, где «02» — код исполнения или партии.
Габаритный чертёж демонстрирует ключевые монтажные размеры насоса С12-53. Проверка расстояний, особенно по посадочному конусу вала и расположению крепёжных отверстий, является обязательным этапом при замене старого агрегата или проектировании нового узла. Это гарантирует правильную соосность и исключает механические напряжения при сборке.
Типовые варианты заказа оборудования
Наши клиенты чаще всего оформляют заявки в следующих конфигурациях:
| Пример 1: Прямая замена. |
Заказ на насос С12-53 для прямой замены вышедшего из строя аналогичного агрегата в гидросистеме токарного станка 16К20. Уточняется наличие на складе и срочная доставка в цех. |
| Пример 2: Модернизация линии. |
Комплексный заказ на 8 единиц насоса С12-53 для модернизации системы смазки на конвейерной линии завода. Сопровождается запросом на техническую консультацию по совместимости давления (до 0,25 МПа) с существующей магистралью. |
| Пример 3: Комплект для ремонта. |
Заказ на сам насос С12-53 и сопутствующий ремонтный комплект (медные уплотнительные шайбы, манжеты) для проведения планового сервисного обслуживания гидростанции пресса. |
Поставки осуществляются как в штучном виде, так и мелкооптовыми партиями, что актуально для оснащения целых участков или производственных линий.
Вопросы и ответы о насосе С12-53
Наши специалисты подготовили ответы на наиболее частые вопросы инженеров и технологов, стоящих перед задачей выбора или обслуживания этого узла.
Как правильно выбрать насос С12-53 по давлению и расходу?
Ключевыми параметрами являются требуемая производительность вашей системы смазки (не выше 5,2 л/мин) и максимальное рабочее давление в линии (рекомендуемое — 0,25 МПа, предельное — 0,32 МПа). Убедитесь, что тип рабочей среды — минеральное масло с вязкостью 22–46 мм²/с. Также критично совпадение направления вращения вала (правое) и типа посадки (коническая) с приводом вашего оборудования.
Каковы сроки поставки по России и наличие на складе?
Насос С12-53 относится к складской позиции бренда ГИДРАВЛИК. Стандартный срок отгрузки со склада в Москве составляет 24 часа после подтверждения заказа. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) осуществляется транспортными компаниями в срок от 2 до 7 дней. Доставка в страны СНГ обсуждается индивидуально.
Какие условия эксплуатации критичны для этого насоса?
Агрегат рассчитан на работу в диапазоне температур окружающей среды от -20°C до +60°C (исполнение УХЛ4). Для работы в пыльных помещениях рекомендуется защитный кожух. Основное требование к рабочей среде — использование чистого, отфильтрованного минерального масла. Запрещена эксплуатация при давлении, превышающем 0,32 МПа, а также с жидкостями, не совместимыми с материалами уплотнений (чугун, медь, резина).
Можно ли установить С12-53 на место старого насоса другой модели?
Да, во многих случаях замена возможна благодаря стандартизации. Насос С12-53 часто является прямым аналогом устаревших моделей С12-43 и С12-5М-4. Для подтверждения совместимости необходимо сравнить габаритные и присоединительные размеры, указанные на чертеже, с посадочным местом на вашем оборудовании, а также убедиться в совпадении параметров расхода и давления. Наши инженеры помогут провести сверку при обращении.
Смазочный пластинчатый насос С12-53 от бренда ГИДРАВЛИК представляет собой оптимальное решение, проверенное на тысячах промышленных объектов по всей России. Он сочетает надёжность чугунной конструкции, стабильную производительность и неприхотливость в обслуживании. Поставки осуществляются напрямую от производителя через компанию ГИДРАВЛИКА, что гарантирует доступные цены, наличие на складе и оперативную доставку в любой регион РФ и страны СНГ. Наши технические специалисты готовы предоставить консультацию по интеграции этого агрегата в вашу гидравлическую систему, а также помочь оформить заказ на поставку или подобрать полный аналог для замены устаревшего оборудования.
