Питатели последовательные масляно-воздушные серии МИ – это ключевые узлы современных централизованных систем смазки, предназначенные для точной дозированной подачи смазочных материалов к трущимся парам узлов промышленного оборудования. Данное изделие служит для организации непрерывного и равномерного снабжения смазкой нескольких точек из одной магистрали, что критически важно для надежной работы кузнечно-прессовых станков, ножниц комбинированных НВ 51-21 и другого гидравлического оборудования.
Описание и ключевые параметры
Агрегат представляет собой модульный блок, собираемый из входной, выходной и набора промежуточных секций. Каждая промежуточная секция имеет один или два отвода для подключения линий смазки. Номинальный объем подаваемой смазки за цикл определяется типом секции: 5Д, 5Е, 10Д, 10Е, 15Д или 15Е. Питатель МИ последовательный смазочный рассчитан на работу в составе гидростанций и насосных групп, обеспечивающих необходимое давление масла или пластичной смазки.
Общий вес и габаритные размеры устройства зависят от количества промежуточных секций и варьируются в диапазонах, представленных в таблице ниже. Код ТН ВЭД для данного типа оборудования – 8412.21.
Приходит инженер на завод, видит, как механики пытаются заставить работать новый сложный станок. Подходит, щелкает одним тумблером – все оживает. Механики в шоке: «Как вы это сделали?» Инженер: «Этот питатель МИ последовательный смазочный нужно было просто подключить к системе. Без смазки ни один узел работать не будет, как и без знаний».
Габаритные размеры и масса
В зависимости от требуемого количества точек смазки, выбирается модель с соответствующим числом промежуточных секций. Размеры указаны для базовой комплектации.
| Обозначение модели | Число промежуточных секций | Размер А±1, мм | Размер В, мм (макс.) | Масса, кг |
|---|
| Питатель МИ-3 (МИМ-3, МИК-3, МИО-3) | 3 | 60 | 85 | 0,92 |
| Питатель МИ-4 (МИМ-4, МИК-4, МИО-4) | 4 | 75 | 100 | 1,09 |
| Питатель МИ-5 (МИМ-5, МИК-5, МИО-5) | 5 | 90 | 115 | 1,26 |
| Питатель МИ-6 (МИМ-6, МИК-6, МИО-6) | 6 | 105 | 130 | 1,43 |
| Питатель МИ-7 (МИМ-7, МИК-7, МИО-7) | 7 | 120 | 145 | 1,60 |
Технические характеристики питателей серии МИ
Основные эксплуатационные параметры различаются в зависимости от исполнения устройства, что определяет область его применения и допустимые нагрузки.
| Параметр | Исполнение МИМ | Исполнение МИК | Исполнение МИО | Исполнение МИ |
|---|
| Рабочее давление на входе, номинальное, МПа | 1,0 | 2,5 | 6,3 | 10,0 |
| Минимальное давление (перепад), МПа | 0,8 | 1,2 | 1,2 | 1,2 |
Номинальный объем подачи за цикл, см³:
5Д / 5Е / 10Д / 10Е / 15Д / 15Е | 0,08 / 0,16 / 0,16 / 0,32 / 0,24 / 0,48 |
| Частота циклов, номинальная/максимальная, в минуту | 6 / 60 | 60 / 300 | 60 / 300 | 60 / 300 |
| Тип рабочей среды (смазочный материал) | Жидкое масло | Жидкое масло, пластичные смазки |
| Рекомендуемый диапазон температур эксплуатации | от -10°C до +80°C |
Преимущества и особенности эксплуатации
Применение смазочного питателя МИ в гидравлических системах промышленного оборудования дает ряд существенных преимуществ, влияющих на общую эффективность производства.
1. Высокая надёжность и увеличенный ресурс работы: Конструкция с трёхпоясковыми золотниками и эластичными прокладками обеспечивает стабильную работу внутренних каналов даже при циклических нагрузках, что продлевает срок службы как самого питателя, так и смазываемых узлов.
2. Точность дозирования и стабильность давления: Каждая промежуточная секция независимо подаёт строго нормированную дозу смазки, что исключает перерасход материала и гарантирует оптимальное давление в каждой линии.
3. Универсальность подключения и совместимость: Исполнения МИК, МИО и МИ предназначены для работы с широким спектром смазочных материалов, включая пластичные смазки, и легко интегрируются в типовые гидросистемы станков.
4. Простота контроля и обслуживания: Наличие штока1-индикатора позволяет визуально или с помощью датчиков контролировать цикличность работы, что упрощает диагностику и сокращает время на плановое сервисное обслуживание.
5. Уменьшение простоев оборудования: Надёжная подача смазки предотвращает сухое трение и перегрев ответственных пар, снижая риск внеплановых остановок для ремонта.
Принцип работы в составе гидросистемы
Работа смазочного питателя МИ последовательного основана на последовательном срабатывании золотниковых секций. Под давлением от насосной группы или гидростанции смазочный материал поступает во входной масляный канал, а сжатый воздух – в воздушный канал. В каждой промежуточной секции трехпоясковый золотник, совершая возвратно-поступательное движение, вытесняет дозу смазки из дозирующей полости. Одновременно поток воздуха увлекает эту смазку, формируя тонкую масляную пленку, которая непрерывно подается по выходным каналам к точкам трения. После выдачи дозы шариковый клапан под действием давления воздуха герметично закрывает масляный канал, предотвращая обратный ход среды. Полный цикл работы устройства завершается, когда все золотники секций совершат по одному двойному ходу.
Температурный режим и ресурс работы
Питатели МИ рассчитаны на непрерывную или циклическую работу в диапазоне температур окружающей среды от -10°C до +80°C. Для исполнений, работающих с пластичными смазками, важно поддерживать температуру выше точки загустевания материала. Срок службы питателя МИ последовательного смазочного напрямую зависит от качества рабочей среды – рекомендуется применение фильтрованного масла соответствующего класса чистоты. Ресурс также увеличивает регулярное сервисное обслуживание, включающее проверку состояния уплотнений и промывку каналов. Ключевыми факторами, снижающими ресурс, являются: работа на давлениях выше номинальных, использование нерегламентированных сред, загрязнение системы абразивными частицами, несоблюдение периодичности ТО. При соблюдении условий эксплуатации устройство рассчитано на длительную безотказную работу.
Область применения и типы оборудования
Последовательные смазочные питатели МИ широко используются в различных отраслях промышленности, где требуется централизованная и надежная смазка множества узлов.
Основные сферы применения:
- Кузнечно-прессовое оборудование (кривошипные прессы, гидравлические прессы, ножницы, гильотинные ножницы НВ 51-21).
- Обрабатывающие станки (токарные, фрезерные, шлифовальные).
- Прокатные станы и другое металлургическое оборудование.
- Строительная и дорожная техника (прессы, щековые дробилки).
- Промышленные гидростанции и насосные группы.
Исполнение МИМ с низкой частотой циклов (6 в минуту) оптимально для медленно работающих механизмов, а МИК, МИО и МИ с высокой частотой – для скоростного оборудования.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности питателя МИ последовательного смазочного рекомендуется иметь набор запасных частей. Наиболее подвержены износу уплотнительные элементы и детали золотникового узла.
| Наименование детали | Типичная причина/условие износа |
|---|
| Эластичные прокладки (межсекционные уплотнения) | Постоянное давление, температурные деформации, старение резины. |
| Уплотнительные кольца золотника | Абразивный износ при загрязнении масла, частые циклы работы. |
| Шарики клапанов (элемент 21) | Ударные нагрузки при закрытии, коррозия. |
| Пружины (в регулируемом воздушном клапане) | Усталость металла при циклических нагрузках. |
| Пробки заглушек | Механические повреждения при обслуживании. |
Типичные ошибки при подборе
Некорректный выбор модели питателя может привести к неэффективной работе системы смазки или преждевременному выходу из строя.
1. Ориентация только на тип подключения без учета расхода и давления: Необходимо сопоставить номинальный объем подачи секций (5Д, 10Е и т.д.) с потреблением точек смазки и убедиться, что рабочее давление насоса соответствует выбранному исполнению (МИМ, МИК, МИО, МИ).
2. Игнорирование температурного диапазона работы: Применение в условиях, выходящих за рамки -10°C…+80°C, без дополнительных мер (подогрев смазки) приведет к отказу.
3. Несоответствие типа рабочей среды: Исполнение МИМ предназначено только для жидких масел. Попытка подачи через него пластичной смазки вызовет засорение каналов.
4. Пренебрежение качеством смазочного материала и фильтрацией: Использование неочищенного или несоответствующего по вязкости масла резко снижает ресурс золотников и уплотнений.
Условное обозначение и расшифровка индекса
Общепринятая система индексации позволяет однозначно определить комплектацию устройства.
Пример обозначения: Питатель МИ-6 (15ДВ-15Д-15Д-15Д-10Е-5Д) УХЛ4
- «МИ»: серия питателя. Модификации: МИМ, МИК, МИО – отличаются рабочим давлением.
- «6»: общее количество промежуточных секций в сборе.
- «15ДВ», «15Д», «10Е», «5Д»: обозначение типов промежуточных секций в порядке их расположения от входа к выходу. Цифра (5,10,15) – условный размер, связанный с объемом подачи. Буква (Д, Е) – тип секции: «Д» – один отвод, «Е» – один отвод с удвоенной подачей за цикл. «В» в суффиксе (15ДВ) указывает на наличие штока-индикатора справа.
- «УХЛ4»: климатическое исполнение (умеренный и холодный климат) и категория размещения 4 (для работы в закрытых помещениях).

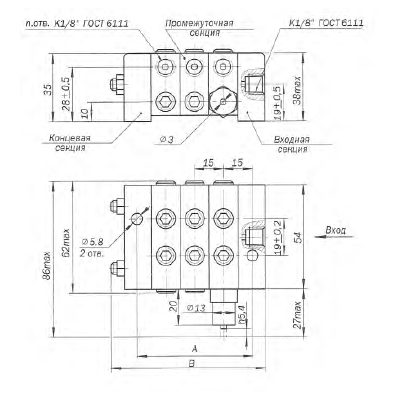

Габаритные и присоединительные размеры
Для проверки совместимости с уже установленным оборудованием необходимо сверить посадочные места и межосевые расстояния. Крепление питателей МИ осуществляется с помощью стяжных шпилек, проходящих через все секции. Отводы секций имеют стандартную трубную резьбу для подключения смазочных линий.

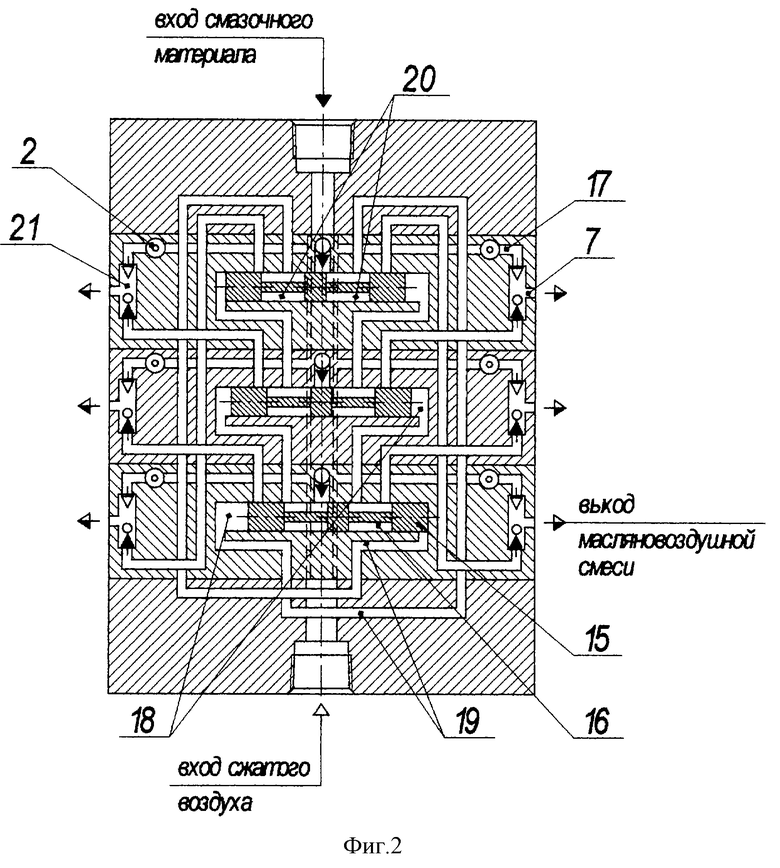

Чертеж сборки питателя МИ с указанием внутренних масляных и воздушных каналов.

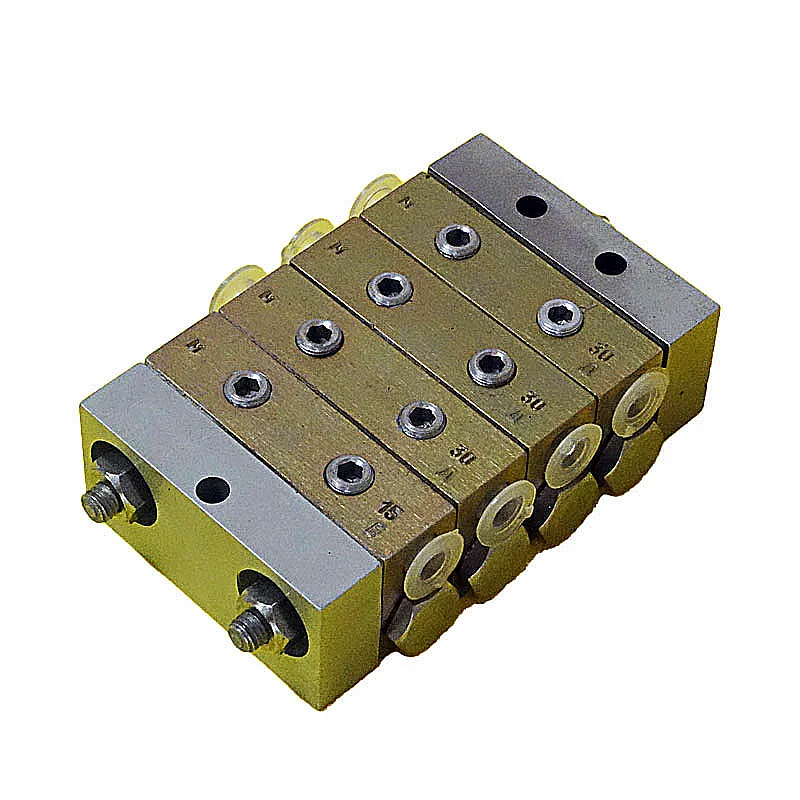

Внешний вид смонтированного питателя МИ с подключенными трубопроводами смазки.
Пример установки питателя МИ последовательного смазочного на станине прессового оборудования.
Примеры конфигураций для заказа
В зависимости от задач, можно заказать как стандартные, так и специально сконфигурированные агрегаты.
1. Базовая модель для 4 точек смазки с равным расходом: Питатель МИ-4 (10Д-5Д-5Д-5Е) – часто применяется в системах смазки направляющих станков.
2. Модель с увеличенным рабочим давлением для пластичных смазок: Питатель МИК-5 (15Д-15Д-10Д-10Е-5Д) – подходит для тяжелонагруженных подшипниковых узлов прокатных станов.
3. Модель с контролем работы (индикатором): Питатель МИ-6 (15ДВ-15Д-15Д-15Д-10Е-5Д) – для ответственных систем, где требуется визуальный мониторинг работы каждой линии.
Для оформления заказа и консультации по подбору необходимой модификации свяжитесь с нашими специалистами через форму на сайте или по телефону.
