Питатель М последовательный смазочный

Последовательный питатель типа М – это ключевое устройство для многопостового дозирования смазки в автоматических и централизованных системах. Он обеспечивает надежную и контролируемую подачу смазочного материала к трущимся парам станков, прессов, транспортных и строительных машин. Основная функция питателя – порционная подача строго заданного объема смазки в каждый отвод по заданной логике.

Назначение и область применения

Данный последовательный питатель смазочный предназначен для работы в составе гидравлических станций и насосных групп, обслуживающих промышленное оборудование. Устройство используется в металлообработке, машиностроении, лесной и строительной отрасли. Его главной задачей является увеличение ресурса работы ответственных узлов за счет своевременной и дозированной подачи смазки, а также снижение затрат на сервисное обслуживание.

Код ТН ВЭД для данного класса устройств: 8412 21 000 0. Типовые габариты питателя зависят от количества промежуточных секций, масса варьируется от 1.9 до 3.9 кг. Корпуса выполнены из прочных сплавов, устойчивых к нагрузкам и воздействию рабочих сред.

Техник спрашивает у новичка: «Ты как кормишь наш станок?» «Смазываю по инструкции, последовательным питателем смазочным», – гордо отвечает тот. «А он у тебя в инструкцию питается?»

Технические характеристики и параметры

Номинальный подаваемый объем за один цикл работы для одной точки зависит от типа промежуточной секции и варьируется от 0.16 см³ (10Д) до 1.12 см³ (35Е). Выбор конкретного питателя последовательного смазочного напрямую зависит от требуемого расхода и давления в системе.

Условное обозначение и подбор модели

Полное обозначение питателя содержит информацию о исполнении, количестве секций, их типе и климатическом варианте. Например, Питатель МО - 3 (30ДВ-30Д-30Д) УХЛ4 расшифровывается так:

• МО – исполнение с номинальным давлением 6.3 МПа.
• 3 – количество промежуточных смазочных секций.
• 30ДВ – первая секция с объемом подачи 0.48 см³, имеет шток-индикатор справа (литера В).
• 30Д – стандартные секции с объемом подачи 0.48 см³.
• УХЛ4 – исполнение для умеренного и холодного климата, категория размещения 4.

При подборе необходимо учитывать максимальное рабочее давление в вашей системе, требуемую производительность по смазке, тип смазочного материала (жидкий или пластичный) и количество точек смазки.

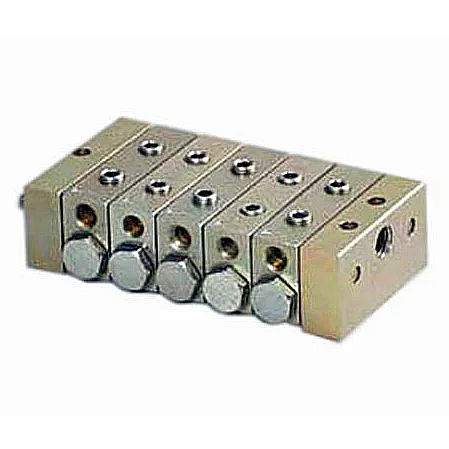

Внешний вид последовательного питателя М с четырьмя промежуточными секциями и стандартными присоединительными портами.

Принцип работы и преимущества эксплуатации

Принцип функционирования основан на последовательном перемещении золотников в секциях под действием давления смазки, подаваемой от насосного агрегата. Каждая секция питателя М смазочного последовательного отрабатывает только после завершения цикла предыдущей, что гарантирует равномерную и полную подачу смазки во все точки системы.

Основные выгоды от использования:

• Контроль подачи: каждый цикл работы питателя последовательного смазочного означает, что все точки получили свою порцию материала.
• Надежность: простая и проверенная конструкция с малым количеством подвижных узлов повышает общий ресурс работы.
• Гибкость настройки: комбинируя секции с разной производительностью (10Д, 20Е и т.д.), можно точно подобрать объем подачи для каждой пары трения.
• Унификация: стандартные присоединительные размеры M10x1 и резьбовые порты обеспечивают простую интеграцию в существующие смазочные системы.

Температурный режим и ресурс работы

Оборудование рассчитано на непрерывную работу в условиях умеренного климата (исполнения У, УХЛ). Температурный диапазон эксплуатации зависит от типа используемой смазки. Рекомендуется использовать масла и пластичные смазки, соответствующие инструкции по эксплуатации основного оборудования. Фильтрация масла на входе в питатель смазочный последовательный является обязательным условием для предотвращения износа прецизионных пар золотник-втулка.

Комплектующие и типовые запасные части

Наиболее часто заменяемыми элементами в процессе сервисного обслуживания являются уплотнительные манжеты и кольца, установленные на золотниках и штоках-индикаторах. Их износ напрямую связан с чистотой рабочей среды и соблюдением номинального давления. В комплект ремонта также могут входить возвратные пружины и уплотнения корпусных соединений.

Типичные ошибки при подборе

• Несоответствие давления: выбор питателя МК (2.5 МПа) для системы с рабочим давлением 15 МПа.
• Игнорирование типа смазки: попытка подавать пластичную смазку через питатель, рассчитанный только на жидкие среды (исполнения МК, МО).
• Ошибка в расходе: подбор без учета суммарного требуемого объема смазки и производительности насосной станции.
• Неправильный монтаж: установка питателя последовательного смазочного в положение, не предусмотренное конструкцией (вход сверху).

Примеры оформления заказа

1. Базовая комплектация: Питатель МО-4 (20Д-20Д-20Д-20Д) – для системы с 8 точками смазки и давлением до 6.3 МПа.
2. Модель под высокое давление: Питатель 1М-5 (25Е-25Д-25Д-25Д-25ДВ) – для работы с пластичной смазкой в прессовом оборудовании при давлении до 20 МПа с индикацией на одной линии.
3. Кастомизированный вариант: Питатель М-6 (15ДA-30Е-15Д-15Д-20Д-20Е) – комбинированная схема с разной производительностью точек и левым индикатором.

Габаритные и присоединительные размеры

Критически важный для интеграции параметр – размер А, определяющий осевую длину блока секций. Размер В указывает на максимальную габаритную ширину с учетом присоединенных трубопроводов. Перед монтажом необходимо убедиться в наличии свободного пространства для доступа к портам и визуального контроля штоков-индикаторов.

Бренд ГИДРАВЛИК гарантирует соответствие своей продукции заявленным техническим параметрам. Поставщик ГИДРАВЛИКА осуществляет доставку оригинальных питателей последовательных смазочных по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши инженеры готовы помочь с подбором аналога или консультацией под вашу конкретную смазочную систему.
