Описание и назначение
Питатель смазочный последовательный МИК – компонент систем централизованной смазки, предназначенный для точного дозирования и распределения смазочной жидкости по точкам трения. Устройство используется в составе последовательных и комбинированных гидравлических систем на промышленном оборудовании.
Ключевые параметры и вес
Питатели типа МИК рассчитаны на работу с номинальным давлением на входе 2.5 МПа и предназначены для подачи как жидких минеральных масел, так и пластичных смазок. Количество промежуточных секций в блоке может составлять от 3 до 7, что определяет габаритные размеры и массу агрегата.
Приходит инженер на склад и спрашивает: «Дайте мне питатель МИК последовательный смазочный, только чтобы он сам понимал, когда его обслуживать пора». Кладовщик, не поднимая головы: «Такой умеет только тихо капать под станок и ждать, пока кто-то догадается».
Диапазон рабочих температур, зависящий от типа смазочного материала, следует уточнять по спецификации завода-изготовителя. Код ТН ВЭД: 8413 91 000 0 – детали насосов для жидкостей.
| Число секций | Габаритный размер A1, мм | Габаритный размер B, мм, не более | Масса, кг, не более |
|---|
| 3 | 60 | 85 | 0.92 |
| 4 | 75 | 100 | 1.09 |
| 5 | 90 | 115 | 1.26 |
| 6 | 105 | 130 | 1.43 |
| 7 | 120 | 145 | 1.60 |
Технические характеристики
Основные эксплуатационные параметры смазочного питателя МИК при работе на минеральных маслах с кинематической вязкостью в районе 90–110 мм²/с.
| Параметр | Значение для МИК |
|---|
| Рабочее давление | Номинальное: 2.5 МПа. Минимальное (перепад давлений): 1.2 МПа. |
| Диапазон температур | Определяется типом рабочей среды. Стандартно для масел и пластичных смазок. |
| Тип рабочей среды | Жидкие минеральные масла и пластичные смазки. |
| Присоединительные размеры | Резьбовые соединения типа «трубная резьба». Конкретный размер зависит от модификации секции (5Д, 10Е и т.п.). |
| Масса (зависит от секций) | см. таблицу выше |
| Производительность (подаваемый объем) | За цикл на один отвод: 0.08 см³ (5Д); 0.16 см³ (5Е, 10Д); 0.32 см³ (10Е); 0.24 см³ (15Д); 0.48 см³ (15Е). |
| Частота циклов | Номинальная: 60 мин⁻¹. Максимальная: 300 мин⁻¹. |
Преимущества и особенности эксплуатации
Питатели последовательные смазочные типа МИК, используемые в гидростанциях и насосных группах, предоставляют пользователю ряд эксплуатационных выгод:
- Повышенный ресурс работы благодаря стойкости к высокому давлению (до 2.5 МПа) и использованию качественных материалов.
- Широкую область применения за счёт совместимости как с жидкими, так и с пластичными смазочными материалами.
- Удобство монтажа и сервисного обслуживания. Блочно-модульная конструкция позволяет собирать блоки нужной производительности и упрощает замену отдельных секций.
- Стабильность дозирования на протяжении всего расчётного срока службы, что критично для непрерывных производственных циклов.
- Совместимость с типовым промышленным оборудованием, что упрощает модернизацию и ремонт существующих смазочных систем.
Принцип работы
Двухмагистральный питатель функционирует в составе централизованной смазочной системы. Рабочая среда под давлением подаётся от насосной станции на вход устройства. Внутри блока, состоящего из последовательно соединённых секций, расположены золотниковые пары и рабочие камеры. Под действием давления гидравлической жидкости золотник в каждой секции перемещается, открывая канал для заполнения камеры, а затем, при смене направления потока или сбросе давления, происходит её опорожнение в отводящую магистраль к точке смазки. Таким образом, последовательный смазочный питатель обеспечивает цикличное, строго дозированное питание всех подключённых узлов.
Режим работы, требования к среде и ресурс
Эксплуатация возможна в режиме непрерывной циклической нагрузки. Температурный режим работы ограничен свойствами применяемого смазочного материала и материалами уплотнений. Для обеспечения заявленного ресурса в 32 миллиона циклов критически важна качественная фильтрация рабочей среды. Наличие абразивных частиц, воды или химически агрессивных примесей в масле существенно снижает срок службы золотников и уплотнений. Регулярное сервисное обслуживание и контроль состояния фильтров – обязательные условия для долговечной работы.
Область применения и устанавливаемое оборудование
Питатели МИК нашли широкое применение в различных отраслях промышленности для обеспечения надёжной работы гидравлических систем. Они устанавливаются на:
- Металлообрабатывающие станки (токарные, фрезерные, шлифовальные).
- Кузнечно-прессовое оборудование (гидравлические прессы, кривошипно-шатунные механизмы).
- Подъёмно-транспортные машины и строительную технику.
- Оборудование для деревообработки, полиграфии, упаковки.
- Стационарные и мобильные гидростанции.
Использование последовательного смазочного питателя эффективно везде, где требуется автоматизированная, равномерная и дозированная подача смазки к множеству разнесённых точек.
Расшифровка условного обозначения
Маркировка питателей, например, МИ – 3 (10ДВ – 10Е – 5Д) УХЛ4 ТУ У 054 09685.004-2000, содержит следующую информацию:
- МИ – общее обозначение типа питателей (импульсные).
- – 3 – количество промежуточных секций в блоке.
- (10ДВ – 10Е – 5Д) – тип и последовательность промежуточных секций. Буквы Д и Е обозначают типоразмер и номинальный объём подачи. Буква В указывает на расположение штока-индикатора справа.
- УХЛ4 – климатическое исполнение по ГОСТ 15150 (для умеренного и холодного климата, категория размещения 4).
- ТУ У 054 09685.004-2000 – технические условия изготовителя.
Типичные неисправности и состав ремкомплекта
Наиболее часто в питателях смазочных выходят из строя изнашиваемые детали, особенно при нарушении условий эксплуатации (загрязнение масла, превышение давления).
| Элемент | Признаки износа / неисправность | Условия, ускоряющие износ |
|---|
| Уплотнительные манжеты и кольца (в штоках-индикаторах, под пробками) | Утечка смазочного материала из корпуса или штока-индикатора. | Высокая температура, несовместимость материала уплотнений со смазкой, старение резины. |
| Золотник | Заедание, неполный ход, неравномерная подача смазки. | Присутствие в рабочей среде абразивных частиц, недостаточная фильтрация масла. |
| Направляющие втулки золотника | Увеличенный зазор, подтёки. | Естественный износ при длительной высокочастотной работе. |
| Возвратная пружина | Ослабление, потеря упругости. | Работа на предельных частотах циклов, усталость металла. |
| Соединительные штифты | Срез, приводящий к неподвижности штока-индикатора при работающем питателе. | Резкие гидравлические удары, превышение давления. |
Типичные ошибки при подборе
- Выбор исключительно по типу резьбы без учёта требуемого рабочего давления (2.5 МПа для МИК) и номинального объёма подачи на точку смазки.
- Игнорирование типа рабочей среды. Конструкция разных модификаций оптимизирована под жидкие или пластичные смазки.
- Несоответствие частоты циклов питателя и производительности насосной станции смазочной системы.
- Неправильный расчёт числа секций, не покрывающий все точки смазки на оборудовании.
- Неучёт условий окружающей среды (температура, запылённость) при определении климатического исполнения.
Внешний вид питателей последовательных смазочных серии МИ, МИК, МИМ, МИ0. Компактная блочная конструкция.

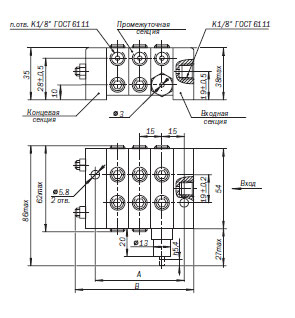

Габаритные и присоединительные размеры
Для проверки совместимости питателя МИК с существующим оборудованием необходимо сверить три ключевых параметра: габаритные размеры блока (A1 и B), приведённые в таблице выше, тип и размер резьбовых портов на секциях, а также межосевое расстояние между крепёжными отверстиями (при наличии). На этапе проектирования также важно обеспечить свободный доступ к штокам-индикаторам для визуального контроля работы.

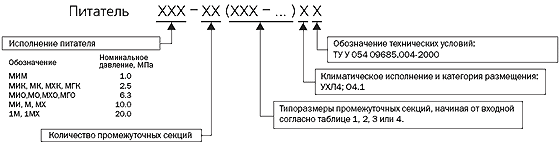

Схематическое изображение структуры маркировки для заказа питателя последовательного смазочного.
Примеры оформления заказа
В зависимости от потребностей вашей гидравлической системы можно сформировать различные конфигурации:
- Базовая конфигурация: Питатель МИК – 4 (10Д – 10Д – 10Д – 10Д) УХЛ4. Блок из 4 секций с объёмом подачи 0.16 см³ каждая.
- Конфигурация с индикацией: Питатель МИК – 5 (10ДА – 10Е – 10Е – 5Д – 5Д) УХЛ4. Блок из 5 разнотипных секций с левым штоком-индикатором на первой.
- Конфигурация под пластичную смазку: Питатель МИК – 3 (15Е – 15Е – 15Е) УХЛ4. Блок для подачи увеличенного объёма (0.48 см³) пластичного материала.
Для подбора точной модификации питателя последовательного смазочного рекомендуем обратиться к нашим специалистам через сайт https://777-gidra.ru.
Поставки и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем доставку во все регионы РФ и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши инженеры готовы предоставить детальную техническую консультацию, помочь с подбором аналога под существующую систему или разработать решение для нового проекта. Для уточнения условий поставки, наличия на складе и получения коммерческого предложения оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
