Описание и назначение пружины УВ3132-00А-405
Запчасти: Пружина УВ3132-00А-405 тормозной муфты УВ 3144 представляет собой высоконагруженный упругий элемент, предназначенный для управления многодисковыми фрикционными муфтами и тормозами в промышленном оборудовании. Данный компонент обеспечивает точное и быстрое соединение, а также разъединение ведущих и ведомых валов в таких агрегатах, как кривошипные прессы и гильотинные ножницы. Основная функция изделия — передача крутящего момента с минимальными потерями и обеспечение мгновенной остановки механизмов при отключении. Конструкция пружины позволяет ей сохранять рабочие характеристики при интенсивных циклических нагрузках, что критически важно для высокопроизводительных производственных линий.

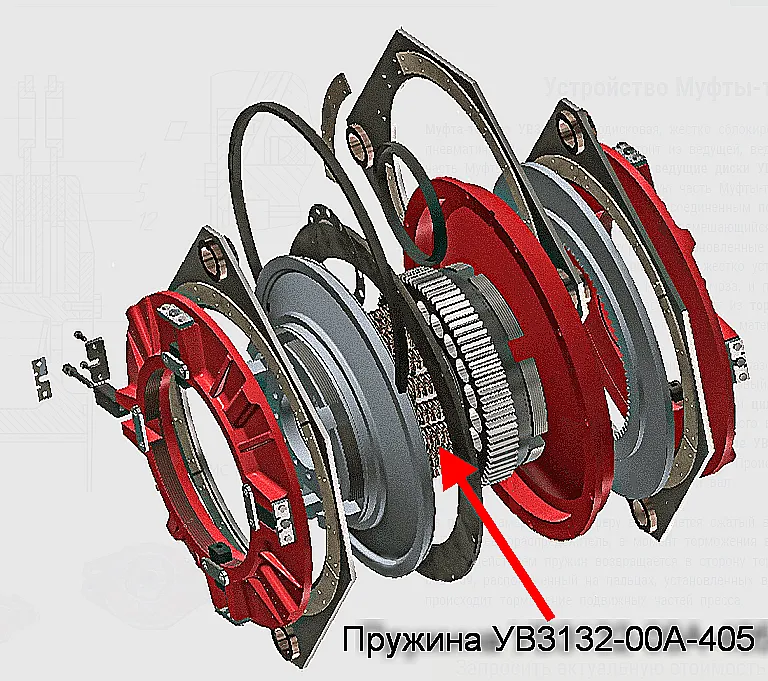

Схематичное изображение установки пружины УВ3132-00А-405 в узле тормозной муфты.
Вес, габаритные размеры и код ТН ВЭД
Компонент характеризуется следующими физическими параметрами: масса — 1,15 кг, наружный диаметр — 128 мм, внутренний диаметр — 82 мм, высота в свободном (ненагруженном) состоянии — 54 мм. Все присоединительные и посадочные размеры полностью соответствуют оригинальному чертежу УВ3132-00А. Для таможенного оформления применяется код ТН ВЭД 8487 90 000. Производство осуществляется в строгом соответствии с ГОСТ 13765-86, что обеспечивает полную взаимозаменяемость с оригинальными деталями и совместимость с серийным оборудованием.
| Параметр | Значение |
|---|
| Масса, кг | 1.15 |
| Наружный диаметр, мм | 128 |
| Внутренний диаметр, мм | 82 |
| Высота (свободная), мм | 54 |
| Код ТН ВЭД | 8487 90 000 |
Юмористическая пауза для специалистов
Инженер спрашивает пружину: «Как ты держишь такое давление?» А та в ответ: «Я же Запчасти: Пружина УВ3132-00А-405 тормозной муфты УВ 3144, меня на это и рассчитывали!»
Технические характеристики компонента
Пружина изготавливается из высококачественной пружинной стали марки 60С2А по ГОСТ 14963-78, что гарантирует высокие показатели упругости и усталостной прочности. Ключевые эксплуатационные параметры приведены в таблице ниже.
| Характеристика | Значение / Описание |
|---|
| Материал изготовления | Сталь пружинная 60С2А, ГОСТ 14963-78 |
| Модуль упругости (Юнга) | 2,06·105 МПа (Мегапаскаль) |
| Максимально допустимая рабочая деформация | До 15 миллиметров |
| Предельная нагрузка (усилие) | 4500 Ньютон (Н) |
| Защитное покрытие | Цинковое, толщиной 24 микрона |
| Тип рабочей среды | Очищенный сжатый воздух |
| Рабочее давление в системе | 0.4 – 0.6 МПа |
Технический чертеж пружины УВ3132-00А-405 с указанием всех контрольных размеров.
Преимущества и особенности эксплуатации
Использование оригинальной пружины УВ3132-00А-405 в составе тормозной муфты УВ 3144 дает ряд существенных преимуществ для производственного процесса:
1. Повышение ресурса работы узла в целом. Благодаря оптимизированной термообработке и контролю качества, пружина выдерживает не менее 15 000 полных рабочих циклов, что снижает частоту плановых замен и связанные с ними простои.
2. Стабильность характеристик при переменных нагрузках. Точный модуль упругости и предсказуемая деформация обеспечивают одинаковое время срабатывания муфты, что важно для синхронизации производственных операций.
3. Универсальность подключения и монтажа. Стандартизированные геометрические размеры и покрытие, устойчивое к коррозии, позволяют быстро устанавливать компонент как в новые, так и в уже эксплуатируемые системы.
4. Совместимость с типовыми промышленными пневмосистемами. Рабочий диапазон давления 0.4–0.6 МПа соответствует параметрам большинства цеховых сетей сжатого воздуха, не требуя дополнительной регулировки.
5. Снижение затрат на сервисное обслуживание. Долгий срок службы и надежность компонента минимизируют необходимость в частых ремонтах и покупке дополнительных запчастей.
Принцип действия в гидропневмосистеме
Запчасти: Пружина УВ3132-00А-405 тормозной муфты УВ 3144 функционирует в составе пневматического привода управления. При подаче сжатого воздуха под давлением 0.4–0.6 МПа в рабочую камеру муфты, пружина сжимается, преодолевая свое первоначальное усилие. Это действие приводит к разъединению пакета фрикционных дисков, позволяя ведущему валу (например, от электродвигателя) вращаться свободно. Когда давление воздуха сбрасывается, энергия, запасенная в сжатой пружине, высвобождается. Пружина возвращается в исходное положение, прижимая диски друг к другу, тем самым замыкая муфту и передавая крутящий момент на ведомый вал исполнительного механизма (ползун пресса, нож гильотины). Конструктивной особенностью является способность компенсировать естественный износ фрикционных накладок за счет своего рабочего хода.
Температурный режим работы и расчетный срок службы
Компонент рассчитан на эксплуатацию в широком температурном диапазоне: от -45°C до +130°C. Это позволяет использовать его в неотапливаемых производственных помещениях, а также в условиях холодного климата. Расчетный ресурс пружины при соблюдении условий эксплуатации составляет не менее 5 лет или 15 000 полных циклов «включение-выключение». Для достижения такого ресурса каждая деталь подвергается многоступенчатой термообработке (закалка с последующим отпуском), которая устраняет внутренние напряжения и предотвращает усталостные разрушения. На долговечность также напрямую влияют качество подаваемого сжатого воздуха (отсутствие влаги и абразивных частиц), частота рабочих циклов и соблюдение рекомендуемого давления в системе. Регулярная проверка состояния пружины в рамках планового технического обслуживания оборудования позволяет своевременно выявить признаки износа.
Область применения и типы оборудования
Запчасти: Пружина УВ3132-00А-405 тормозной муфты УВ 3144 является неотъемлемой частью тормозных систем широкого спектра промышленного оборудования. Наиболее часто она встречается в:
- Кривошипно-шатунных прессах различных моделей, например, серии КА2324.
- Гильотинных ножницах для резки металла, таких как ГН-16.
- Листогибочных машинах и прессах, включая модель ЛГМ-4.
Данный тип муфт с пружинным управлением широко используется в отраслях, где требуются высокая производительность, точность и надежность: металлообработка, автомобилестроение, производство металлоконструкций. Муфты с такими пружинами обеспечивают работу в режимах с частотой включений до 80 циклов в минуту.
Типичные ошибки при подборе аналогов
Во избежание некорректной работы и поломок оборудования, при выборе пружины для замены следует избегать следующих распространенных ошибок:
1. Подбор исключительно по геометрическим размерам (диаметру и высоте) без учета такого критичного параметра, как необходимое усилие (4500 Н) и жесткость.
2. Игнорирование температурного диапазона эксплуатации. Установка пружины, не рассчитанной на низкие температуры, в цех без отопления приведет к хрупкому разрушению.
3. Несоответствие типа рабочей среды. Пружина УВ3132-00А-405 предназначена для работы в пневмосистемах. Использование в гидравлических контурах (с маслом) недопустимо из-за различий в свойствах сред и риска коррозии.
4. Пренебрежение качеством и фильтрацией сжатого воздуха. Наличие влаги и грязи в системе резко сокращает ресурс работы как пружины, так и всего узла муфты.
Расшифровка условного обозначения модели
Шифр «УВ3132-00А-405» структурирован следующим образом: УВ — общепринятое обозначение узла «муфта-тормоз»; 3132 — порядковый номер чертежа сборочного узла; 00А — индекс модификации или исполнения конструкции; 405 — уникальный позиционный номер самой пружины в спецификации изделия. Это обозначение напрямую соответствует оригинальному заводскому номеру 3144-405, что существенно упрощает процесс поиска, заказа и идентификации нужной запчасти в каталогах и при работе с поставщиками.
Детальное изображение габаритов пружины УВ3132-00А-405 для сверки перед установкой.
Примеры оформления заказов
Для наглядности приведем несколько типовых сценариев заказа данной запчасти:
Вариант 1. Базовая поставка. Заказ партии из 10 штук пружин УВ3132-00А-405 для плановой ремонтной кампании прессового парка на предприятии в Санкт-Петербурге.
Вариант 2. Комплексная поставка с другими компонентами. Заказ 25 пружин УВ3132-00А-405 вместе с комплектом фрикционных дисков и уплотнений для гильотинных ножниц в Новосибирске.
Вариант 3. Срочный заказ. Приобретение 3 штук пружин с организацией экспресс-доставки в Ростов-на-Дону для ликвидации аварийного простоя пресса.
Гарантии и доставка
Все запчасти бренда ГИДРАВЛИК, включая Запчасти: Пружина УВ3132-00А-405 тормозной муфты УВ 3144, поставляются компанией ГИДРАВЛИКА. Мы обеспечиваем оперативную доставку в любой регион России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и страны СНГ. Наши специалисты готовы предоставить детальную техническую консультацию, помочь с подбором аналога под параметры вашей существующей системы и оформить заказ. Для связи воспользуйтесь сайтом 777-gidra.ru или оставьте заявку на обратный звонок.
