Запчасти: Накладка фрикционная УВ3132-00А-009/801 тормозной муфты УВ 3141

Описание и назначение

Накладка фрикционная УВ3132-00А-009/801 – это сменный расходный узел для тормозных муфт УВ 3141, применяемых в кузнечно-прессовом оборудовании. Основная функция данной детали – гашение кинетической энергии и обеспечение плавного, безударного торможения валов и редукторов на листогибочных станках, прессах, ковочных машинах. Накладка фрикционная УВ3132-00А-009/801 является обязательным элементом технического обслуживания для поддержания высокой производительности и безаварийной работы производственных линий.

Габариты, вес и код ТН ВЭД

Производится в соответствии с ТУ 38.114147-80, что гарантирует стабильность размеров и рабочих характеристик. Допуск по размерам обеспечивает точную посадку в узел трения и исключает люфт.

— Почему инженер всегда находил накладку фрикционную УВ3132-00А-009/801? Потому что она идеально ложилась на свое место, «тормозя» все его сомнения в точности размеров!

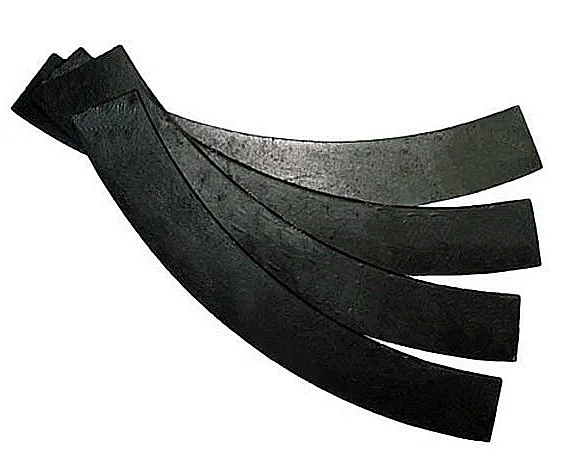

Внешний вид и габаритные размеры накладки фрикционной УВ3132-00А-009/801.

Расшифровка обозначения и примеры заказа

Условное обозначение УВ3132-00А-009/801 несет важную для специалистов информацию:

• УВ 3132 – серия фрикционных элементов для систем торможения.
• 00А – код модификации материала (композит на асбестовой основе).
• 009/801 – индекс размера и типоисполнения для муфт УВ 3141.

Для корректного оформления заказа можно использовать следующие примеры артикулов:

1. Базовая поставка: УВ3132-00А-009/801 – стандартное исполнение для планового технического обслуживания.
2. Для интенсивной эксплуатации: Возможен заказ аналогов на синтетической основе по специальному заказу при повышенных требованиях к температурному режиму.
3. Оптовая партия: Компании, такие как «СтанкоМастер», регулярно заказывают партии по 20-45 штук для обеспечения ТО оборудования.

Преимущества и особенности эксплуатации

Использование оригинальной накладки фрикционной УВ3132-00А-009/801 от бренда ГИДРАВЛИК обеспечивает ряд ключевых преимуществ:

• Увеличение ресурса оборудования: Плавное торможение без рывков минимизирует ударные нагрузки на редукторы и валы, продлевая их службу.
• Снижение простоев: Стабильный коэффициент трения (в диапазоне 0,35–0,42) обеспечивает предсказуемое поведение узла, позволяя точно планировать ТО.
• Универсальность применения: Оригинальная накладка совместима со всеми модификациями тормозных муфт УВ 3141, выпускавшихся с 1980 по 2023 год.
• Простота диагностики: Критический износ легко определяется по снижению толщины элемента (менее 2 мм), что предотвращает выход из строя всего узла.
• Высокая надежность: Деталь рассчитана на 12 000 часов непрерывной работы (что эквивалентно 3 годам) при соблюдении регламента эксплуатации.

Температурный режим и срок службы

Накладка фрикционная УВ3132-00А-009/801 рассчитана на долговременную работу в широком диапазоне температур от -30°C до +250°C, что покрывает требования большинства производственных цехов.

Режимы работы: Предназначена для продолжительной циклической работы с частыми пусками и остановками.

Факторы, влияющие на ресурс:

• Качество масла: Загрязнение узла трения маслами или абразивными частицами существенно уменьшает межсервисный интервал. Необходима качественная фильтрация рабочей среды в гидравлической системе.
• Температура перегрева: Работа при температурах, превышающих +300°C, приводит к ускоренному старению материала и потере фрикционных свойств, что требует более частой замены.
• Соблюдение давления: Работа в номинальном диапазоне давлений гидросистемы муфты.

Область применения и совместимое оборудование

Данная накладка используется в гидравлических тормозных муфтах, которые являются неотъемлемой частью промышленного оборудования. Типичные примеры машин и станков:

• Гидравлические и механические прессы серий КА2332, КА2352.
• Листогибочные станки ЛГС-10 и их аналоги.
• Ковочные машины модели МКМ-315.
• Различные установки, где требуется плавная, контролируемая остановка вращающихся узлов.

Типичные ошибки при подборе

• Несоответствие размерам: Подбор накладки только по названию муфты без проверки габаритных размеров (D=260 мм, d=220 мм, H=4 мм). Это приводит к неправильной посадке и быстрому износу.
• Игнорирование индекса материала: Использование неоригинальных накладок с другим составом фрикционного материала, что ведет к нестабильному торможению и риску перегрева.
• Пренебрежение условиями эксплуатации: Установка детали в систему, где не контролируется качество масла или возможен нагрев выше допустимого, что резко сокращает ресурс.

Часто задаваемые вопросы (FAQ)

Как правильно подобрать накладку для замены?

Для правильного выбора необходимо знать модель тормозной муфты (должна быть УВ 3141) и проверить изношенную деталь на соответствие габаритам: наружный диаметр (D) 260 мм, внутренний (d) 220 мм, толщина 4 мм. Это гарантирует, что вы приобретаете накладку фрикционную УВ3132-00А-009/801. При затруднениях обратитесь за технической консультацией.

Каковы сроки поставки и условия доставки по России и СНГ?

При наличии на складе в Москве, доставка в большинство регионов России (включая Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) осуществляется в течение 2–3 рабочих дней. Для поставок в страны СНГ (Казахстан, Беларусь, Армения) сроки уточняются индивидуально.

Каковы условия эксплуатации? Влияют ли мороз, пыль, влажность?

Накладка фрикционная УВ3132-00А-009/801 рассчитана на работу в производственных цехах при температуре от -30°C до +250°C. Основной враг детали – чрезмерное загрязнение рабочей зоны абразивной пылью и некачественное масло, которые попадают в узел трения. Рекомендуется соблюдать чистоту и использовать чистые гидравлические жидкости со своевременной фильтрацией.

Есть ли аналог накладки УВ3132-00А-009/801 для других моделей муфт?

Оригинальные накладки, поставляемые через 777-gidra.ru, предназначены строго для муфт УВ 3141, так как их геометрия уникальна. Для других моделей муфт требуются соответствующие типоразмеры. Однако, по специальному заказу возможно изготовление деталей аналогичного назначения из безасбестовых композитных материалов на базальтовой основе.

Бренд ГИДРАВЛИК через своего партнера – компанию ГИДРАВЛИКА – поставляет широкий спектр надежных компонентов для промышленных гидравлических систем. Мы гарантируем качество поставляемой накладки фрикционной УВ3132-00А-009/801, предоставляем технические консультации и помощь в подборе аналогов под действующее оборудование. Заказать необходимые запчасти с доставкой по всей России и странам СНГ можно через наш сайт. Для связи и оформления заявки перейдите в раздел Контакты или воспользуйтесь формой обратной связи.
