Запчасти: Пружина УВ3132-00А-405 тормозной муфты УВ 3146

Описание и назначение

Пружина УВ3132-00А-405 тормозной муфты УВ 3146 представляет собой ключевой упругий элемент системы управления приводом в промышленном оборудовании. Основная функция данной пружины УВ3132-00А-405 тормозной муфты УВ 3146 заключается в обеспечении надежного и мгновенного торможения вращающегося вала при отключении питания и четкого соединения фрикционных дисков при его включении. Данная запчасть критически важна для безопасной эксплуатации тяжелых станков. При подборе детали следует уделять внимание таким параметрам, как ресурс работы и соответствие материала нагрузкам.

Техническая фотография пружины УВ3132-00А-405 в сборе, демонстрирующая конструкцию и качество покрытия.

Вес, габаритные размеры и Код ТН ВЭД

Изделие имеет компактные размеры, обеспечивающие его установку в ограниченном пространстве муфты. Вес и габариты находятся в строгом соответствии с заводскими чертежами, что гарантирует совместимость с существующими узлами. Код ТН ВЭД 8487.90.000 классифицирует деталь как часть промышленной муфты.

Схематичное изображение основных присоединительных размеров пружины УВ3132-00А-405.

Для корректного подключения и замены необходимо сверить данные параметры с паспортом оборудования.

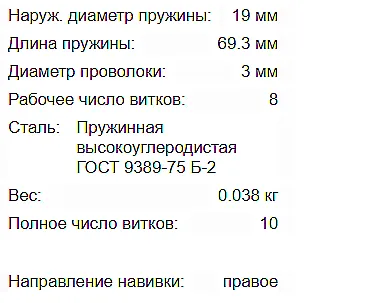

Основные технические параметры

Качество и долговечность пружины УВ3132-00А-405 тормозной муфты УВ 3146 определяются применяемыми материалами и технологиями производства.

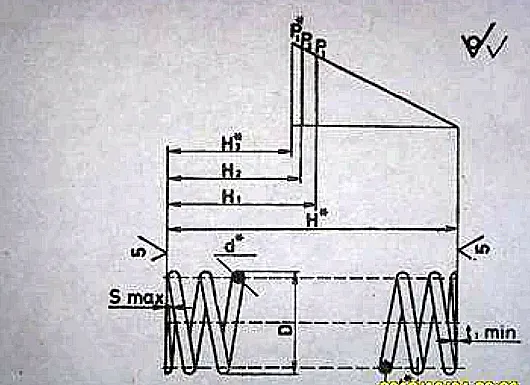

Детальный инженерный чертеж для проверки геометрии и расчета усилия.

Принцип работы в составе гидросистемы

В составе пневмогидравлической системы привода станка пружина УВ3132-00А-405 тормозной муфты УВ 3146 выполняет функцию силового элемента. При подаче сжатого воздуха в камеру муфты она сжимается, преодолевая свое упругое усилие и освобождая фрикционные диски для передачи крутящего момента. При сбросе давления пружина возвращается в исходное состояние, прижимая диски друг к другу и осуществляя торможение вала. Эта цикличная работа напрямую влияет на производительность всего оборудования. Таким образом, надежность данной пружины УВ3132-00А-405 тормозной муфты УВ 3146 определяет точность позиционирования и безопасность.

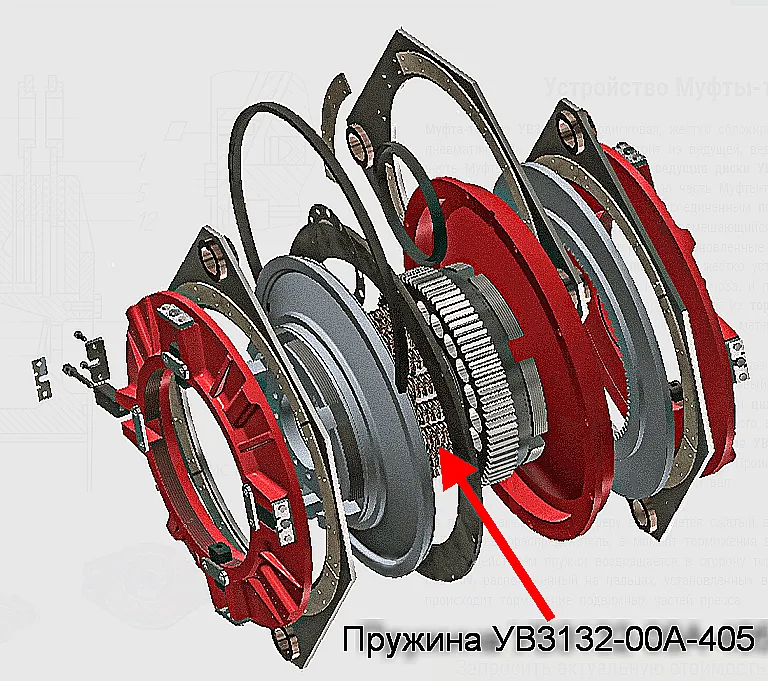

Схема установки, показывающая взаимодействие пружины с пневмоприводом и фрикционными дисками.

Инженер-технолог говорит механику: «Устал я от этих простоев, поставил бы ты, наконец, новую пружину УВ3132-00А-405 тормозной муфты УВ 3146!». Механик в ответ: «А какой в ней толк?». Технолог: «Теперь, когда станок тормозит, у меня есть время, чтобы подумать о смысле жизни»!

Температурный режим работы и ресурс

Данная пружина УВ3132-00А-405 тормозной муфты УВ 3146 рассчитана на эксплуатацию в широком диапазоне температур окружающей среды – от -40°C до +150°C. Это позволяет использовать ее в неотапливаемых цехах и в условиях с повышенным тепловыделением. Режим работы – циклический, с частыми пусками и остановками. Номинальный ресурс работы превышает 10 000 – 15 000 рабочих циклов при сохранении упругих свойств. На долговечность напрямую влияют такие факторы, как наличие в системе качественной фильтрации масла и воздуха, а также регулярное сервисное обслуживание узла.

Преимущества и особенности эксплуатации

Использование оригинальной пружины от бренда ГИДРАВЛИК дает ряд существенных выгод для инженерного и ремонтного персонала:

1. Увеличение межремонтного интервала оборудования. Качественная термообработка и материал обеспечивают стойкость к усталостным нагрузкам, что снижает частоту замен.
2. Повышение безопасности. Стабильное усилие срабатывания гарантирует точное и предсказуемое торможение, исключая проскальзывания.
3. Сокращение времени простоя. Прямая совместимость и точные геометрические размеры позволяют произвести быструю замену без дополнительной подгонки.
4. Стабильность работы гидростанции. Предсказуемая работа тормозного узла позволяет гидростанции работать в стабильном режиме, без пиковых нагрузок.

Таким образом, выбор именно этой пружины УВ3132-00А-405 тормозной муфты УВ 3146 является экономически оправданным решением.

Сфера применения и совместимое оборудование

Данная запчасть используется в тормозных узлах различного промышленного оборудования, где требуется точная остановка вала. Основная область применения:

• Кузнечно-прессовые автоматы (например, МПА-2000)
• Гидравлические прессы серийного производства (ДГ-200 и аналоги)
• Листогибочные и гильотинные ножницы
• Оборудование для холодной штамповки металла
• Некоторые модели металлорежущих станков с тормозными муфтами типа УВ 3146

Пружина УВ3132-00А-405 тормозной муфты УВ 3146 совместима со всеми модификациями муфт, имеющими 36-шлицевое посадочное место.

Типичные ошибки при подборе и замене

Неправильный подбор или установка данной детали может привести к снижению эффективности и поломке. Чтобы избежать этого, следует обратить внимание на следующие моменты:

1. Выбор аналога исключительно по внешнему диаметру без учета рабочего усилия пружины.
2. Игнорирование состояния системы подачи сжатого воздуха и фильтрации масла, что ускоряет износ.
3. Несоблюдение температурного диапазона, указанного в характеристиках.
4. Использование пружин без защитного цинкового покрытия в условиях повышенной влажности.
5. Установка детали без предварительной проверки геометрии посадочного места на износ.

Условное обозначение модели

Маркировка УВ3132-00А-405 имеет четкую структуру, понятную специалисту:

• УВ – указывает на принадлежность к универсальным втулочным муфтам.
• 31 – номер базовой серии изделий.
• 32 – индекс, обозначающий подвид тормозной системы.
• 00А – код модификации и технологического исполнения пружины.
• 405 – параметрический шифр, отражающий габаритные размеры (длину и диаметр).

Как проверить совместимость по габаритным размерам

Для успешной замены необходимо сверить не только условное обозначение, но и фактические размеры. Критически важными являются три параметра: наружный диаметр (должен свободно входить в корпус), внутренний диаметр (должен плотно садиться на втулку) и высота в свободном состоянии (определяет рабочий ход и величину создаваемого усилия). Рекомендуется перед заказом снять замеры со старой, отработавшей пружины УВ3132-00А-405 тормозной муфты УВ 3146, и сверить их с данными, представленными в таблице выше.

Варианты оформления заказа

Компания ГИДРАВЛИКА, как официальный дистрибьютор, предлагает гибкие условия поставок:

1. Стандартная поставка: Пружина УВ3132-00А-405 в базовом исполнении (оцинкованная, серая). Доставка производится со склада в регионе заказчика.
2. Заказ с изменением покрытия: По спецзапросу возможно нанесение окрашивающего слоя (красный цвет) для визуального контроля или соответствия корпоративным стандартам.
3. Оптовая поставка ремкомплектов: Для сервисных центров доступны комплекты, включающие саму пружину УВ3132-00А-405 тормозной муфты УВ 3146, уплотнительные кольца и крепеж для проведения планового ТО.

Оформить заявку можно на сайте 777-gidra.ru или по телефону, указанному в разделе Контакты.

Часто задаваемые вопросы (FAQ)

Ниже приведены ответы на наиболее распространенные вопросы технических специалистов.

Как подобрать пружину для замены, если старая деталь не имеет маркировки?
Необходимо снять три ключевых замера: наружный диаметр (78±0,5 мм для данной модели), внутренний диаметр (42±0,3 мм) и высоту в свободном состоянии (48±1 мм). Также следует определить количество рабочих витков (8,5) и материал (сталь 65Г). С этими данными наши инженеры помогут подобрать корректный аналог.

Каковы сроки доставки по России и наличие на складе?
Основные склады расположены в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. При наличии на ближайшем складе отгрузка происходит в течение 24 часов. Доставка в регионы РФ осуществляется транспортными компаниями в срок от 2 до 7 дней. Для стран СНГ действуют логистические маршруты.

Как влияет качество рабочей среды на ресурс пружины?
Пыль, абразивные частицы и влага в сжатом воздухе ускоряют износ как самой пружины, так и фрикционных накладок. Для продления ресурса работы в состав гидропневмосистемы необходимо включать фильтры тонкой очистки и влагоотделители. Рекомендуемая чистота масла по стандарту NAS должен быть не ниже 9 класса.

Возможна ли поставка аналога для импортного оборудования?
Да, наши специалисты осуществляют подбор кросс-замены на основе предоставленных вами чертежей или образцов детали. Принципиальными параметрами для подбора являются геометрические размеры, рабочий ход и создаваемое усилие. Оригинальная пружина УВ3132-00А-405 тормозной муфты УВ 3146 от ГИДРАВЛИК часто служит качественной заменой для ряда иностранных аналогов.

Завершение

Оригинальная пружина УВ3132-00А-405 тормозной муфты УВ 3146 от производителя ГИДРАВЛИК – это гарантированная надежность, точное соответствие техническим условиям и долгий срок службы в условиях интенсивной эксплуатации. Мы обеспечиваем не только поставку качественных запчастей, но и всестороннюю техническую поддержку при подборе аналогов и консультацию по монтажу.

Все оборудование и запчасти бренда ГИДРАВЛИК поставляются компанией ГИДРАВЛИКА с гарантией и сертификатами. Мы осуществляем доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Чтобы сделать заказ или получить консультацию, оставьте заявку на сайте или свяжитесь с нашими специалистами.
