Пружина УВ3132-00А-405 — ответственный элемент тормозной муфты серии УВ 3138, предназначенной для установки на кривошипные прессы. Основная функция этой запчасти заключается в обеспечении надежного и своевременного возврата узла в исходное положение для активации тормозного механизма после снятия управляющего сигнала. Установка оригинальных запчастей гарантирует стабильную работу приводов станков и сокращает риски аварийных остановок оборудования.
Основные параметры и кодировка
Вес изделия варьируется от 0.45 до 0.55 кг в зависимости от технологических допусков при производстве. Габаритные размеры стандартизированы для простой замены. Код ТН ВЭД для данной категории изделий — 7320 90 900 0 (пружины и листы из стали). Понимание условного обозначения облегчает подбор. Индекс УВ3132-00А-405 расшифровывается следующим образом: УВ указывает на унифицированный втулочный тип конструкции, 3132 определяет принадлежность к серии оснастки для прессового оборудования, 00А обозначает базовую модификацию исполнения, а цифры 405 являются уникальным номером детали в каталоге производителя.
| Наименование параметра | Значение / Описание |
|---|
| Материал изготовления | Высококачественная легированная пружинная сталь |
| Диаметр проволоки | 8.5 мм |
| Рабочая длина в свободном состоянии | 120 мм |
| Вес | 0.45–0.55 кг |
| Код ТН ВЭД | 7320 90 900 0 |
Пружина УВ3132-00А-405: внешний вид, демонстрирующий качество навивки и торцевую обработку.
Зашёл как-то инженер в цех, а там все пресса стоят. Говорит мастеру: «Что случилось?». А тот ему: «Да пружина УВ3132-00А-405 на одной муфте решила отдохнуть. Ждём, пока новая приедет от ГИДРАВЛИК». Вот и вся работа стала!
Преимущества и особенности эксплуатации
Использование оригинальных запчастей для тормозных узлов прессового оборудования обеспечивает ряд существенных эксплуатационных выгод:
• Повышение ресурса работы муфты в целом за счет точного соответствия геометрии и упругих характеристик.
• Снижение вероятности незапланированных простоев станка из-за отказов тормозной системы.
• Совместимость с типовыми моделями прессов (КД2124, КД2324, КД1424) без необходимости доработок.
• Стабильность работы тормозного механизма благодаря ресурсу в 1.5 миллиона циклов срабатывания.
• Удобство монтажа и замены вследствие полного соответствия чертежам и посадочным местам.
Принцип действия в составе гидро-пневмосистемы
В рабочем цикле кривошипного пресса пружина УВ3132-00А-405 функционирует как ключевой элемент возвратного механизма. При подаче сжатого воздуха в полость управляющей камеры муфты УВ 3138 происходит разъединение фрикционных дисков, что позволяет валу свободно вращаться. В момент сброса давления рабочей среды именно упругая сила пружины УВ3132-00А-405 обеспечивает смещение подвижных частей узла, прижимая тормозной диск и останавливая вал оборудования. Стабильность этой операции напрямую определяет безопасность и точность технологического процесса.

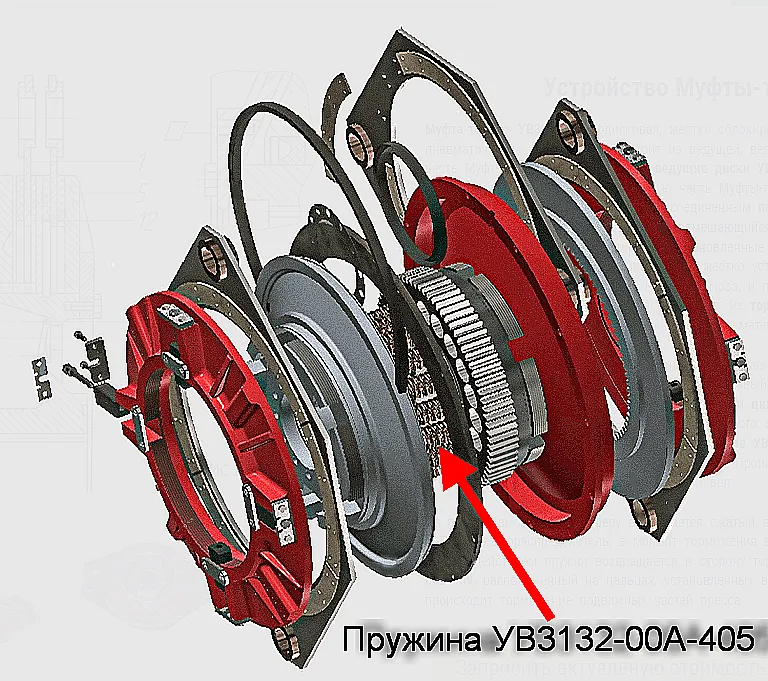

Схема, поясняющая место и роль пружины в цикле работы тормозной муфты.
Ресурс, температурные условия и факторы износа
Данная запчасть рассчитана на эксплуатацию в диапазоне температур окружающей среды от -40°C до +120°C. Режим работы — циклический, с частыми включениями и выключениями. Заявленный производителем срок службы в номинальных условиях достигает 5 лет. На ресурс работы пружины УВ3132-00А-405 тормозной муфты УВ 3138 существенно влияют несколько факторов: отсутствие абразивных частиц в рабочей среде (воздухе), соблюдение регламента технического обслуживания всего узла муфты и исключение превышения допустимых нагрузок. Термообработка в процессе производства гарантирует сохранение упругих свойств на протяжении всего периода использования.
Область применения и совместимое оборудование
Эта запчасть является узкоспециализированной и применяется в основном на оборудовании металлообработки. Основная сфера использования — приводные системы кривошипных прессов отечественного производства, таких как модели КД2124, КД2324, КД1424. Кроме того, пружина может использоваться в аналогичных по конструкции тормозных муфтах, устанавливаемых на гильотинные ножницы и другое промышленное оборудование, где применяется принцип пневматического управления с возвратной пружиной. Наличие этой детали на складе позволяет быстро провести ремонт и избежать длительных остановок производства.
Состав ремкомплекта и часто заменяемые элементы
При плановом обслуживании или ремонте тормозной муфты УВ 3138, помимо пружины УВ3132-00А-405, рекомендуется проверять состояние сопряженных деталей. Чаще всего совместно с ней требуют замены следующие изнашиваемые элементы:
| Наименование запчасти | Причина возможного износа |
|---|
| Уплотнительные манжеты и кольца муфты | Потеря эластичности, старение резины, воздействие температур и примесей в воздухе. |
| Фрикционные накладки тормозного диска | Естественный износ от трения в процессе постоянных торможений. |
| Направляющие втулки | Появление зазора из-за механического износа, ведущее к перекосу и ускоренному износу пружины. |
Типичные ошибки при подборе запчастей
Некорректный выбор компонентов для ремонта тормозных систем ведет к повторным поломкам. Следует избегать следующих распространенных ошибок:
• Подбор аналога только по геометрическим размерам без учета жесткости и рабочего усилия пружины.
• Игнорирование требований к материалу, что приводит к ползучести металла или поломке при ударных нагрузках.
• Установка бывшей в употреблении детали, ресурс которой уже частично выработан.
• Несоблюдение условий монтажа, например, перекос при установке, ведущий к неравномерной нагрузке витков.
Технический чертеж с указанием основных габаритных размеров: внешний диаметр 65 мм, внутренний — 48 мм.
Проверка совместимости и примеры оформления заказа
Габаритные и присоединительные размеры пружины строго соответствуют стандарту ГОСТ 13432-77. Перед заказом необходимо сверить внешний диаметр (65 мм), внутренний диаметр (48 мм) и длину в свободном состоянии (120 мм) с параметрами вышедшей из строя детали или с паспортными данными муфты.
Примеры типовых заказов:
1. Базовая поставка: Пружина УВ3132-00А-405, 10 штук, для текущего ремонтного запаса участка.
2. Срочный ремонт: Пружина УВ3132-00А-405, 2 штуки, с экспресс-доставкой для пресса КД2324.
3. Комплексный заказ: Пружина УВ3132-00А-405 в составе полного ремкомплекта для муфты УВ 3138 (включая уплотнения, манжеты).
Вопросы и ответы по эксплуатации и поставкам
Как правильно подобрать пружину для конкретной модели пресса?
Ключевой параметр — модель тормозной муфты, установленной на оборудовании. Для прессов КД2124, КД2324, КД1424, как правило, используется муфта УВ 3138, для которой предназначена пружина УВ3132-00А-405. Рекомендуется сверить каталожный номер старой детали или обратиться за консультацией к нашим специалистам через сайт https://777-gidra.ru. Каковы сроки поставки запчастей в регионы России и страны СНГ?
Для основных городов (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) срок доставки составляет 1-3 рабочих дня при наличии на складе. В отдаленные регионы РФ и страны СНГ (Казахстан, Беларусь) поставка осуществляется в срок до 7 рабочих дней. Точные сроки уточняйте при оформлении заказа.
Какие условия эксплуатации считаются нормальными для этой пружины?
Нормальная эксплуатация подразумевает работу в закрытых помещениях при температуре от -40°C до +120°C, с использованием очищенного от влаги и масла сжатого воздуха в качестве рабочей среды. Наличие фильтра-влагоотделителя в пневмосистеме значительно продлевает ресурс не только пружины, но и всех уплотнений муфты.
Возможна ли замена этой пружины на аналог другого производителя?
Теоретически возможна, но критически важно соблюсти не только геометрические размеры, но и все механические характеристики: жесткость, предельную нагрузку, материал. Использование неоригинальных запчастей с непроверенными параметрами часто приводит к неполному торможению или повышенному износу сопряженных деталей муфты. Мы рекомендуем применять сертифицированные запчасти бренда ГИДРАВЛИК.
Заключение
Обеспечение бесперебойной работы производственного оборудования начинается с использования надежных оригинальных комплектующих. Запчасти бренда ГИДРАВЛИК, поставляемые компанией ГИДРАВЛИКА, изготавливаются в строгом соответствии с технической документацией и проходят многоступенчатый контроль качества. Пружина УВ3132-00А-405 тормозной муфты УВ 3138 — проверенное решение для ремонта и обслуживания кривошипных прессов. Мы организуем оперативную доставку по всей территории России и в страны СНГ. Для подбора аналога, уточнения характеристик или оформления заказа обратитесь к нашим специалистам через форму на сайте или раздел Контакты.
