Блок кондиционирования П-БК 01.16(10) представляет собой комплексное, готовое к установке решение для подготовки сжатого воздуха в промышленных пневматических системах. Он предназначен для стабилизации давления, очистки и распределения рабочей среды в приводах станков, прессов и другого технологического оборудования.
Описание и назначение блока П-БК 01.16(10)
Данный блок кондиционирования воздуха собран на основе модульных аппаратов серии П-МК и является стандартизированным узлом для ввода воздуха в пневмосистему. Основная функция – подготовка сжатого воздуха, поступающего от компрессора, перед подачей к конечным потребителям (пневмоцилиндрам, двигателям, пневмоинструменту). Это обеспечивает стабильное давление, очистку от влаги и масляных аэрозолей, что значительно увеличивает ресурс работы всего пневмооборудования. Использование готового блока кондиционирования П-БК 01.16(10) упрощает проектирование и монтаж гидравлических и пневматических систем, сокращая время наладки.
Масса и габаритные размеры зависят от конкретной модификации и условного прохода (Ду). Код ТН ВЭД для подобных устройств подготовки воздуха – 8421 39 900 0.
Приходит как-то новый блок кондиционирования П-БК 01.16 на склад и говорит старому резервному клапану: «Я тут буду главным, буду воздух готовить». А тот ему в ответ: «Хорошо, главный. Только гляди, чтобы у нас давление стабильным было, а то с твоим «главенством» вся пневмосистема встанет».
Технические характеристики и состав блока
В зависимости от исполнения, блок кондиционирования П-БК 01.16(10) может включать в себя следующие модульные элементы:
- Входной запорный вентиль с функцией обратного клапана (П-МК07). Обеспечивает подключение к магистрали и предотвращает обратный поток.
- Фильтр-регулятор (П-МК04). Выполняет тонкую фильтрацию воздуха (абсолютная тонкость до 40 мкм) и позволяет регулировать давление на выходе.
- Маслораспылитель (П-МК06). Предназначен для дозированной подачи масла в воздушную струю для смазки элементов пневмосистемы.
- Реле давления (П-МК09). Контролирует давление в системе в диапазоне от 0,16 до 1,0 МПа.
- Предохранительный клапан (П-КАП16-2). Защищает систему от превышения давления, настраивается в интервале 0,5–0,7 МПа.
- Фильтр-влагоотделитель. Осушает сжатый воздух, степень отделения влаги достигает 95%.
Ключевые технические параметры приведены в таблице ниже.
| Параметр |
Значение для условного прохода (Ду) |
|
6 |
10 |
16 |
25 |
| Минимальное давление на входе, МПа (кгс/см²) |
0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) |
1,0 (10) |
Расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см²), м³/мин:
- максимальный, не менее
- минимальный, не более |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
Преимущества и особенности эксплуатации
Применение готового блока кондиционирования воздуха П-БК 01.16(10) в составе гидравлических и пневматических станций дает ряд существенных эксплуатационных преимуществ:
- Сокращение времени монтажа и пусконаладки. Комплексный узел поставляется собранным и настроенным, что исключает необходимость индивидуального подбора и соединения множества отдельных элементов.
- Повышение надежности системы. Использование стандартизированных модулей П-МК гарантирует совместимость компонентов и стабильность работы пневмоблока под нагрузкой.
- Универсальность применения. Блок кондиционирования адаптирован для работы с широким спектром промышленного оборудования и может быть интегрирован как в новые, так и в модернизируемые системы.
- Удобство технического обслуживания. Модульная конструкция позволяет при необходимости быстро заменить вышедший из строя элемент (например, фильтрующий картридж или уплотнение), не демонтируя весь узел.
- Стабильность параметров воздуха на выходе. Комбинация фильтрации, регулировки давления и осушения обеспечивает качественную подготовку рабочей среды, что напрямую влияет на ресурс конечных потребителей.
Принцип работы в составе пневмосистемы
Блок кондиционирования П-БК 01.16(10) устанавливается на входе в пневмосистему непосредственно после ресивера или магистрального трубопровода. Сжатый воздух последовательно проходит через все модули блока. Сначала через запорный вентиль, который также предотвращает обратный ход среды. Затем поток поступает в фильтр-регулятор, где очищается от механических примесей и масляного аэрозоля, а его давление стабилизируется до заданного оператором значения. При необходимости воздух проходит через маслораспылитель для смазки последующих элементов системы. Реле давления непрерывно контролирует этот параметр, а предохранительный клапан страхует от аварийного превышения. Финальный этап – осушение в фильтре-влагоотделителе. Таким образом, на выходе из блока кондиционирования потребитель получает подготовленный воздух с заданными параметрами чистоты, влажности и давления.
Температурный режим и ресурс работы
Оборудование рассчитано на работу в стандартных для промышленных помещений условиях. Допустимый диапазон температур окружающей среды и рабочей среды, как правило, составляет от +5°C до +60°C. Для работы в условиях отрицательных температур или в агрессивных средах требуется подбор специального исполнения. Ресурс блока кондиционирования напрямую зависит от качества поступающего сжатого воздуха (степени предварительной очистки), соблюдения регламентов технического обслуживания (замена фильтрующих элементов, проверка настроек) и корректности монтажа. При соблюдении паспортных условий и использовании качественных комплектующих срок службы исчисляется годами непрерывной эксплуатации.
Область применения и типовое оборудование
Блоки подготовки воздуха серии П-БК активно используются в различных отраслях промышленности. Типичными областями применения являются:
- Станкостроение и металлообработка: пневмоприводы станков с ЧПУ, зажимные устройства, манипуляторы.
- Прессовое и кузнечно-штамповочное оборудование: системы управления прессами, податчики заготовок.
- Упаковочные и фасовочные линии: приводы клапанов, дозаторов, транспортеров.
- Сборочные производства и робототехника: пневмозахваты промышленных роботов, механизмы позиционирования.
- Строительная и дорожная техника: системы управления тормозами, подвеской, рабочими органами.
- Гидравлические и пневматические станции (гидростанции) в качестве узла подготовки управляющего воздуха.
Таким образом, блок кондиционирования является ключевым элементом для обеспечения долгой и безотказной работы пневматических контуров различной сложности.
Состав ремкомплекта и типовые отказы
Для поддержания работоспособности блока рекомендуется иметь на складе ремкомплекты, включающие наиболее подверженные износу элементы. В первую очередь это уплотнительные манжеты и кольца (для поршней регуляторов и клапанов), фильтрующие картриджи (в фильтре-регуляторе и влагоотделителе), возвратные пружины и мембраны в реле и предохранительных клапанах, а также сетки фильтров. Износ уплотнений чаще всего происходит из-за низкого качества масла в воздухе или перепадов температур. Засорение фильтрующих элементов связано с высоким содержанием твердых частиц в неочищенном воздухе.
Типичные ошибки при подборе модульного блока П-БК
- Неверный расчет расхода воздуха. Выбор блока с недостаточной пропускной способностью приведет к падению давления и неработоспособности части потребителей.
- Игнорирование требований по чистоте и влажности воздуха. Отказ от использования фильтра-влагоотделителя в условиях повышенной влажности вызовет коррозию и заклинивание пневмоцилиндров.
- Несоответствие давления. Установка блока, номинальное давление которого ниже рабочего давления в системе, недопустима и приведет к его быстрому выходу из строя.
- Пренебрежение температурным диапазоном. Использование стандартного блока кондиционирования в неотапливаемом помещении зимой может привести к образованию конденсата и обледенению.
Условное обозначение модели и примеры заказа
Обозначение блока кондиционирования П-БК расшифровывается следующим образом: «П» – пневматический, «БК» – блок кондиционирования. Цифры после точки указывают на условный проход (Ду): 01.06 для Ду 6, 01.10 для Ду 10, 01.16 для Ду 16. Число в скобках в обозначении П-БК 01.16(10) может указывать на конкретную модификацию или вариант комплектации.
Примеры оформления заказа:
- Базовая комплектация: Блок кондиционирования П-БК 01.10 (Ду 10) с вентилем П-МК07, фильтром-регулятором П-МК04 (монтажный комплект и манометр опционально).
- Комплектация для систем со смазкой: Блок кондиционирования П-БК 01.16 (Ду 16) с вентилем П-МК07, фильтром-регулятором П-МК04, маслораспылителем П-МК06.
- Комплектация с защитой и контролем: Блок кондиционирования П-БК 01.06 (Ду 6) с клапаном безопасности П-МК08, фильтром-регулятором П-МК04, реле давления П-МК09.
Для точного подбора обратитесь к нашим специалистам через сайт.
Внешний вид и габаритные размеры

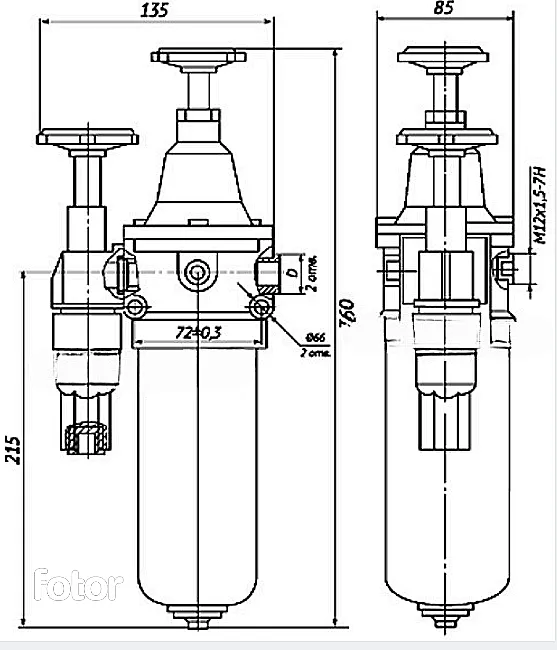

Ниже представлены изображения типового блока кондиционирования П-БК 01.16(10) и его габаритные размеры. Это позволяет оценить компоновку узла и планировать пространство для его установки.
Вид спереди на блок кондиционирования П-БК 01.16, видны присоединительные порты для труб.
Вид сверху на блок кондиционирования с модулями П-МК07 и П-МК04.
Поставка и доставка
Блоки кондиционирования воздуха бренда ГИДРАВЛИК поставляются компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и подбора аналога под вашу существующую систему до поставки и гарантийного обслуживания.
Доставка оборудования осуществляется по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы.
Для получения коммерческого предложения, уточнения сроков поставки или получения технической консультации по блоку кондиционирования П-БК 01.16(10) и другим модульным решениям, свяжитесь с нами через форму на сайте или по контактам, указанным здесь.
